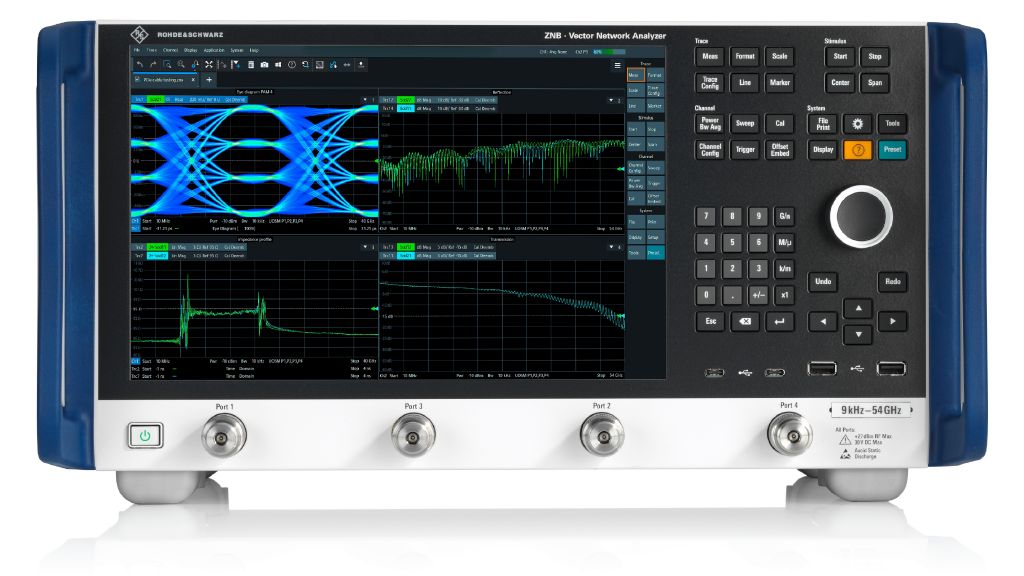

Компания Rohde & Schwarz, имеющая более чем 75-летний опыт в области векторного анализа цепей, устанавливает новые стандарты с семейством векторных анализаторов цепей R&S®ZNB3000. Эти надёжные анализаторы общего назначения сочетают высокую скорость и точность измерений с исключительными ВЧ-характеристиками и широким выбором опций для решения сложных задач.

Анализаторы R&S®ZNB3000 доступны в диапазонах частот от 9 кГц до 4,5 ГГц, 9 ГГц, 20 ГГц, 26,5 ГГц, 32 ГГц, 43,5 ГГц и 54 ГГц, что делает их идеальным выбором для применений в телекоммуникационной, электронной и аэрокосмической промышленности, а также при проектировании высокоскоростных цифровых печатных плат и кабелей.

R&S®ZNB3000 обеспечивает наилучшие результаты в условиях крупносерийного производства и сжатых сроков запуска. Гибкая система модернизации позволяет быстро масштабировать прибор и адаптировать его под ваши задачи. Высокая скорость и стабильность измерений, выдающиеся ВЧ-характеристики и расширенный функционал делают R&S®ZNB3000 надёжным инструментом для решения самых сложных задач.

Ключевые особенности:

• Диапазон частот — от 9 кГц до 54 ГГц

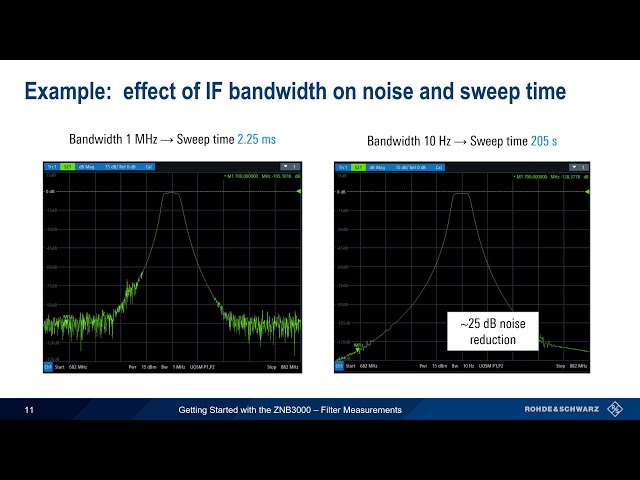

• Высокая скорость сканирования — например, 11,7 мс для 1601 точки, диапазон от 1 МГц до 54 ГГц, без коррекции, полоса промежуточной частоты (IFBW) 500 кГц

• Широкий динамический диапазон — до 150 дБ на частоте 24 ГГц и до 138 дБ на частоте 54 ГГц

• Высокая выходная мощность — например, +11 дБм на 26,5 ГГц, +3 дБм на 54 ГГц

• Гибкая возможность модернизации по частоте

• Расширенные возможности встраивания/исключения цепей

• Ручная и автоматическая калибровка

• 4-портовые модели с двумя независимыми источниками сигнала

• Расширение до 48 портов с использованием коммутационных матриц

• Анализ неопределённости измерений в реальном времени

Анализаторы семейства R&S®ZNB3000 сочетают высокую скорость измерений, широкий динамический диапазон и высокую температурную стабильность с отличными характеристиками сырых данных, обеспечивая производительность и пропускную способность измерений, которые отвечают самым высоким требованиям в условиях крупносерийного производства. R&S®ZNB3000 особенно хорошо подходит для разработки и крупносерийного производства ВЧ-компонентов.

Широкий динамический диапазон

Семейство R&S®ZNB3000 представляет уникальную концепцию приёмника, которая в сочетании с высокой чувствительностью и низким уровнем шума трассы расширяет динамический диапазон всех моделей на 20 ГГц и выше. Базовые модели R&S®ZNB3000 обеспечивают динамический диапазон 150 дБ (при полосе промежуточной частоты 10 Гц), превосходя другие сопоставимые анализаторы на рынке.

Опции R&S®ZNB3-B52/-B54 расширяют динамический диапазон R&S®ZNB3004 до 150 дБ.

Пользователи получают выгоду от широкого динамического диапазона анализатора не только в отдельных частотных диапазонах, но и начиная с начальной частоты 9 кГц.

Высокая скорость измерений

R&S®ZNB3000 оснащён быстрыми синтезаторами на основе прямого цифрового синтеза (DDS) со временем переключения менее 2,5 мкс. В сочетании с высокой выходной мощностью и отличным динамическим диапазоном это обеспечивает максимальную пропускную способность при испытаниях в крупносерийном производстве. В режиме параллельных измерений (только для 4-портовых приборов) возможно одновременное тестирование двух 2-портовых устройств. Это дополнительно повышает производительность R&S®ZNB3000.

Высокая температурная и долговременная стабильность

R&S®ZNB3000 отличается превосходной температурной и долговременной стабильностью. Дрейф амплитуды и фазы очень низкий, с типовыми значениями менее 0,01 дБ/°C и 0,15°/°C. Откалиброванный R&S®ZNB3000 позволяет выполнять точные измерения в течение нескольких дней без повторной калибровки.
