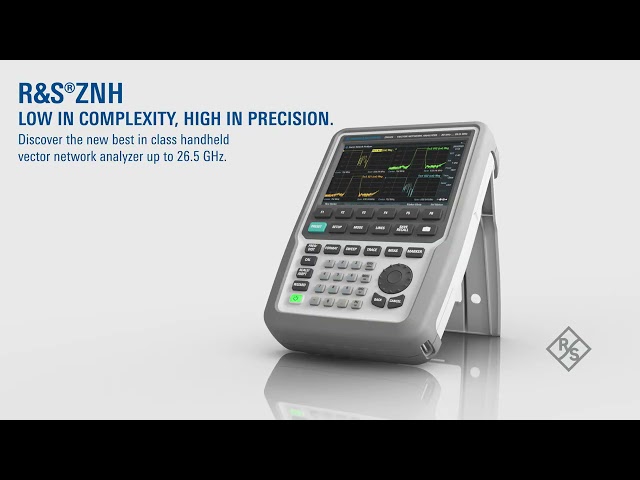

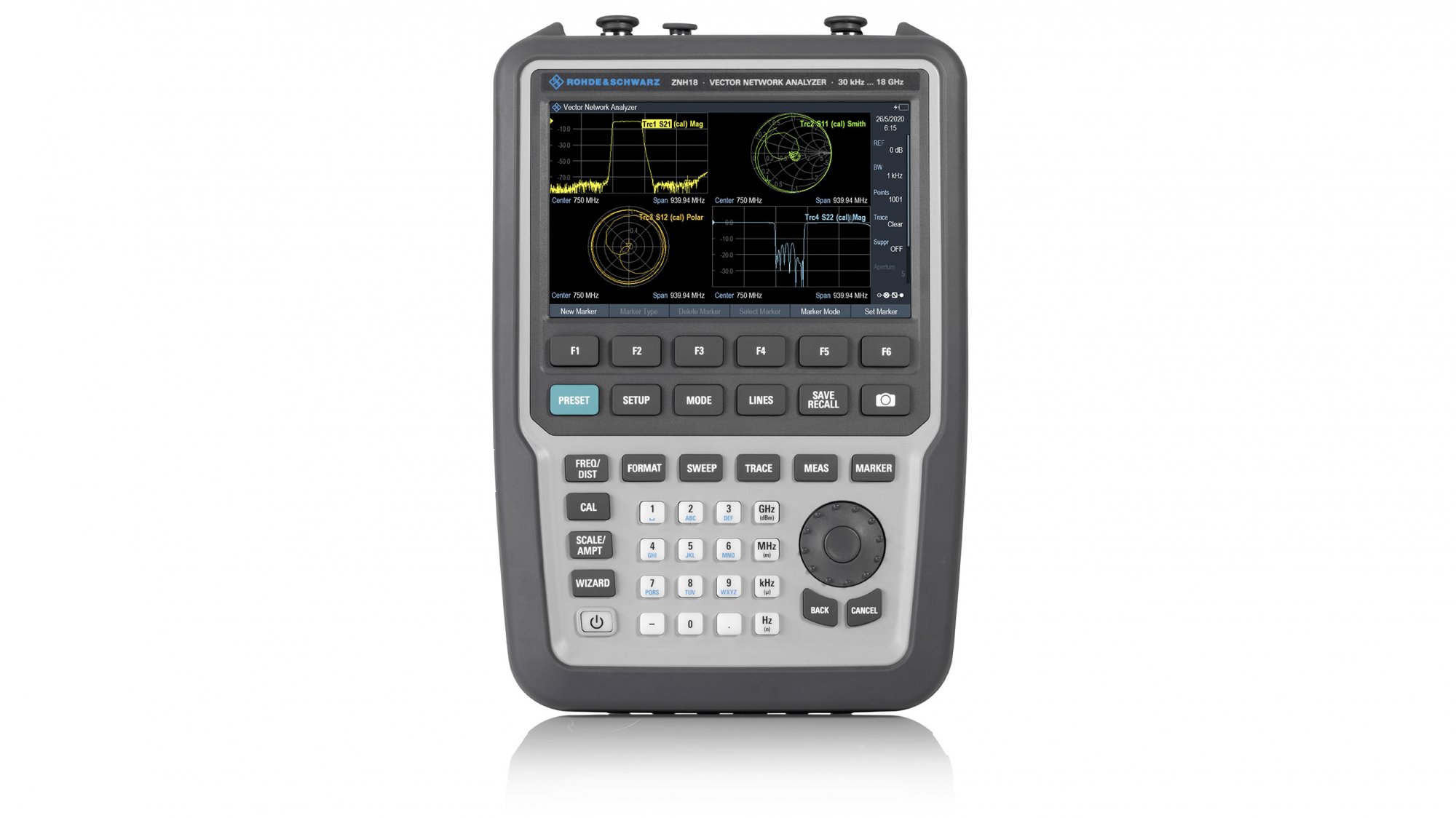

R&S®ZNH представляет собой полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор R&S®ZNH совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции.
Ключевые факты
- Диапазон частот от 30 кГц до 4/8/18/26,5 ГГц
- Однопортовые измерения кабелей и антенн в базовой комплектации
- Измерение S-параметров (S11, S12, S21, S22) в базовой комплектации
- Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн
- Антибликовый дисплей, компактные размеры, защищенный корпус (IP51)
- Литий-ионный аккумуляторный блок;
- USB-кабель;
- Блок питания с сетевыми адаптерами для EU, GB, USA, AUS, CH;
- Руководство по началу работы;
- Боковой ремень
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 82790-21 | Анализаторы цепей векторные | ZNH | Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия | 26.08.2026 |
|
Анализ цепей |
||
|
Частотный диапазон |
ZNH4 |
от 30 кГц до 4 ГГц |
|
ZNH8 |
от 30 кГц до 8 ГГц |
|
|
ZNH18 |
от 30 кГц до 18 ГГц |
|
|
ZNH26 |
от 30 кГц до 26,5 ГГц |
|
|
|
|
|
|
Тип разъема тестового порта |
ZNH4 |
тип N (розетка) |
|
ZNH8 / ZNH18 / ZNH26 |
3,5 мм (вилка) |
|
|
Количество тестовых портов |
2 (50 Ом) |
|
|
Стандартные измерительные функции |
однопортовое измерение кабеля и антенн |
Измерение отражения и передачи, однопортовые потери в кабеле, измерения расстояния до места повреждения |
|
двухпортовый векторный анализ цепей |
Измерения: S11, S21, S12, S22 |
|
|
Формат результата |
мощность в дБ, фаза, развернутая фаза, диаграмма Смита, линейное значение мощности, действительный, мнимый, КСВ, полюсный, групповая задержка |
|
|
|
|
|
|
Методы калибровки |
отражения (ХХ и КЗ), отражение (OSM), передача (порт 1 и порт 2), передача в обоих направлениях, TOSM, UOSM |
|
|
|
|
|
|
Динамический диапазон |
100 дБ (тип.) |
|
|
Выходная мощность |
0 дБм (тип.) |
|
|
Зашумленность трассы по мощности (среднеквадратичное значение) |
0,0015 дБ (тип.) |
|
|
Зашумленность трассы по фазе (среднеквадратичное значение) |
0,0015° (тип.) |
|
|
Скорость измерения |
761 мкс на точку |
|
|
Количество точек измерения |
настраиваемое |
от 3 до 16001 |
|
|
|
|
|
Полоса пропускания |
диапазон |
от 10 Гц до 100 кГц с шагом 1/3/10 |
|
|
|
|
|
Диапазон измерений мощности |
–120 дБ до +30 дБ |
|
|
Максимальный номинальный входной уровень |
РЧ мощность непрерывного сигнала |
23 дБм (= 0,2 Вт) |
|
пиковая РЧ мощность |
26 дБм (= 0,4 Вт) |
|
|
Выходное напряжение смещения (постоянный ток) |
режим: внутренний источник |
от +2 В до +32 В с шагом 0,1 В |
|
Общие данные |
||
|
Размер дисплея |
емкостной сенсорный экран |
7 дюймов |
|
Разрешение дисплея |
WVGA 800 × 480 пикселей |
|
|
Аккумуляторная Li-Ion батарея (HA-Z306) |
емкость |
6,4 А·ч |
|
Время работы с новой, полностью заряженной батареей |
до 4 ч |
|
|
Размеры |
Ширина × Высота × Глубина |
202 мм × 294 мм × 76 мм |
|
Вес |
3,1 кг |
|
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
ZNH4
|
Ручной векторный анализатор цепей, двухпортовый, 4 ГГц, разъём типа N
|
По запросу | ||
|
ZNH8
|
Ручной векторный анализатор цепей, двухпортовый, 8 ГГц, разъём типа N
|
По запросу | ||
|
ZNH18
|
Ручной векторный анализатор цепей, двухпортовый, 18 ГГц, разъём типа N
|
По запросу | ||
|
ZNH26
|
Ручной векторный анализатор цепей, двухпортовый, 26 ГГц, разъём 3,5 мм (вилка)
|
По запросу |
4
| Калибровочные комплекты |
|
ZCAN.52
|
Калибровочный набор, 50 Ом, диапазон частот от 0 Гц до 3 ГГц
|
По запросу | ||
|
ZCAN.72
|
Калибровочный набор, 75 Ом, диапазон частот от 0 Гц до 3 ГГц
|
По запросу | ||
|
FSH-Z28
|
Калибровочный набор, 50 Ом (комбинированный холостой ход/короткое замыкание), диапазон частот от 0 Гц до 8 ГГц
|
По запросу | ||
|
FSH-Z29
|
Калибровочный набор, 50 Ом (комбинированный холостой ход/короткое замыкание), диапазон частот от 0 Гц до 3,6 ГГц
|
По запросу | ||
|
ZV-Z170.02
|
Калибровочный набор, тип N (вилка), 50 Ом (комбинированный стандарт калибровки холостой ход/короткое замыкание/проход), диапазон частот от 0 Гц до 9 ГГц
|
По запросу | ||
|
ZV-Z170.03
|
Калибровочный набор, тип N (розетка), 50 Ом (комбинированный стандарт калибровки холостой ход/короткое замыкание/проход), диапазон частот от 0 Гц до 9 ГГц
|
По запросу | ||
|
ZV-Z135.02
|
Калибровочный набор, 3,5 мм (вилка), 50 Ом (комбинированный стандарт калибровки холостой ход/короткое замыкание/проход), диапазон частот от 0 Гц до 15 ГГц
|
По запросу | ||
|
ZV-Z135.03
|
Калибровочный набор, 3,5 мм (розетка), 50 Ом (комбинированный стандарт калибровки холостой ход/короткое замыкание/проход), диапазон частот от 0 Гц до 15 ГГц
|
По запросу | ||
|
ZN-Z103.02
|
Калибровочный набор, диапазон частот от 2 МГц до 4 ГГц
|
По запросу | ||
|
ZN-Z103.12
|
Калибровочный набор, диапазон частот от 1 МГц до 6 ГГц
|
По запросу | ||
|
ZN-ZE104
|
Калибровочный блок, 2-портовый, диапазон частот от 5 кГц до 4,5 ГГц
|
По запросу | ||
|
ZN-ZE109
|
Калибровочный блок, 2-портовый, диапазон частот от 5 кГц до 9 ГГц
|
По запросу | ||
|
ZN-ZE118
|
Калибровочный блок, 2-портовый, диапазон частот от 5 кГц до 18 ГГц
|
По запросу | ||
|
ZN-ZE126
|
Калибровочный блок, 2-портовый, диапазон частот от 5 кГц до 26,5 ГГц
|
По запросу | ||
|
ZN-Z135.02
|
Калибровочный набор, 3,5 мм (вилка), диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZN-Z135.12
|
Калибровочный набор, 3,5 мм (вилка), с данными DCV на CD, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZN-Z135.22
|
Калибровочный набор, 3,5 мм (вилка), с аккредитованной калибровкой, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZN-Z135.13
|
Калибровочный набор, 3,5 мм (розетка), с данными DCV на CD, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZN-Z135.23
|
Калибровочный набор, 3,5 мм (розетка), с аккредитованной калибровкой, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZN-Z170.02
|
Калибровочный набор, тип N (вилка), диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZN-Z170.12
|
Калибровочный набор, тип N (вилка), с данными DCV на CD, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZN-Z170.22
|
Калибровочный набор, тип N (вилка), с аккредитованной калибровкой, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZN-Z170.03
|
Калибровочный набор, тип N (розетка), диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZN-Z170.13
|
Калибровочный набор, тип N (розетка), с данными DCV на CD, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZN-Z170.23
|
Калибровочный набор, тип N (розетка), с аккредитованной калибровкой, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZN-Z235.02
|
Калибровочный набор, 3,5 мм (холостой ход/короткое замыкание/согласованная нагрузка/проход вилка и розетка), диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу |
30
| Software options |
|
ZNH-K9
|
Поддержка измерителей мощности
|
По запросу | ||
|
ZNH-K29
|
Импульсные измерения с измерителем мощности
|
По запросу | ||
|
ZNH-K10
|
Источник переменного напряжения смещения постоянного тока
|
По запросу | ||
|
ZNH-K45
|
Векторный вольтметр
|
По запросу | ||
|
ZNH-K47
|
Смешанные S-параметры
|
По запросу | ||
|
ZNH-K66
|
Волновые отношения и волновые величины
|
По запросу | ||
|
ZNH-K68
|
Анализ во временной области
|
По запросу | ||
|
ZNH-K69
|
Измерения мощности измерителем в зависимости от частоты
|
По запросу |
38
| Optical power sensors and accessories |
|
FSH-Z320
|
ВЧ-кабель, бронированный, разъёмы тип N (вилка) и тип N (розетка), длина 1 м, диапазон частот от 0 Гц до 8 ГГц
|
По запросу | ||
|
FSH-Z321
|
ВЧ-кабель, бронированный, разъёмы тип N (вилка) и тип N (розетка), длина 3 м, диапазон частот от 0 Гц до 8 ГГц
|
По запросу | ||
|
RDL50.52
|
Аттенюатор, 50 Вт, 20 дБ, 50 Ом, тип N (розетка) – тип N (вилка), диапазон частот от 0 Гц до 6 ГГц
|
По запросу | ||
|
RBU100.20
|
Аттенюатор, 100 Вт, 20 дБ, 50 Ом, тип N (розетка) – тип N (вилка), диапазон частот от 0 Гц до 2 ГГц
|
По запросу | ||
|
RBU100.30
|
Аттенюатор, 100 Вт, 30 дБ, 50 Ом, тип N (розетка) – тип N (вилка), диапазон частот от 0 Гц до 2 ГГц
|
По запросу | ||
|
HA-Z360
|
OEM USB-оптический измеритель мощности (германиевый)
|
По запросу | ||
|
HA-Z361
|
OEM USB-оптический измеритель мощности (фильтрованный InGaAs)
|
По запросу | ||
|
HA-Z362
|
Адаптер SC для оптического измерителя мощности
|
По запросу | ||
|
HA-Z363
|
Адаптер LC для оптического измерителя мощности
|
По запросу | ||
|
HA-Z364
|
Универсальный адаптер 2,5 мм для оптического измерителя мощности
|
По запросу | ||
|
HA-Z365
|
Универсальный адаптер 1,25 мм для оптического измерителя мощности
|
По запросу | ||
|
HA-Z366
|
Патч-корд, SC-LC SM, SX, длина 1 м
|
По запросу | ||
|
HA-Z367
|
Патч-корд, SC-SC SM, SX, длина 1 м
|
По запросу |
51
| Гарантия, калибровка, сервисное обслуживание |
|
WE1
|
Расширенная гарантия, 1 год
|
По запросу | ||
|
WE2
|
Расширенная гарантия, 2 года
|
По запросу | ||
|
CW1
|
Расширенная гарантия с калибровкой, 1 год
|
По запросу | ||
|
CW2
|
Расширенная гарантия с калибровкой, 2 года
|
По запросу | ||
|
AW1
|
Расширенная гарантия с аккредитованной калибровкой, 1 год
|
По запросу | ||
|
AW2
|
Расширенная гарантия с аккредитованной калибровкой, 2 года
|
По запросу |
57
| Кабельные сборки и адаптеры |
|
FSH-Z144.02
|
USB-адаптерный кабель для подключения R&S®FSH-Z14/FSH-Z44 к R&S®ZNH, длина 1,8 м
|
По запросу | ||
|
NRP-Z4.02
|
USB-адаптерный кабель (пассивный) для подключения R&S®NRP-Zxx к R&S®ZNH, длина 2 м
|
По запросу | ||
|
NRP-ZKU.03
|
USB-интерфейсный кабель для подключения R&S®NRP к R&S®ZNH, длина 1,5 м
|
По запросу |
60
| Рекомендуемые дополнения |
|
HA-Z340.02
|
GPS-приёмник
|
По запросу | ||
|
RAM
|
Согласующий переходник, 50 Ом/75 Ом, L-образный
|
По запросу | ||
|
RAZ
|
Согласующий переходник, 50 Ом/75 Ом, последовательный резистор 25 Ом
|
По запросу | ||
|
FSH-Z38
|
Согласующий переходник, 50 Ом/75 Ом, L-образный, тип N – BNC
|
По запросу | ||
|
HA-Z303
|
Зарядное устройство для аккумулятора R&S®HA-Z306
|
По запросу | ||
|
HA-Z306
|
Литий-ионный аккумуляторный блок, 6,4 А·ч
|
По запросу | ||
|
HA-Z301
|
Запасной блок питания с сетевыми вилками (EU, GB, USA, AUS, CH)
|
По запросу | ||
|
HA-Z302
|
Автомобильный адаптер
|
По запросу | ||
|
HA-Z322.02
|
Наплечная кобура
|
По запросу | ||
|
HA-Z322.03
|
Наплечная кобура, непромокаемая
|
По запросу | ||
|
HA-Z220
|
Мягкая сумка для переноски
|
По запросу | ||
|
HA-Z321
|
Жёсткий кейс
|
По запросу | ||
|
RTH-Z4
|
Жёсткий защитный кейс
|
По запросу | ||
|
HA-Z211
|
Запасной USB-кабель
|
По запросу | ||
|
HA-Z210
|
Запасной Ethernet-кабель
|
По запросу | ||
|
0118.2812
|
Адаптер тип N (вилка) – BNC (розетка)
|
По запросу | ||
|
0092.6581.00
|
Адаптер тип N (вилка) – тип N (вилка)
|
По запросу | ||
|
4012.5837.00
|
Адаптер тип N (вилка) – SMA (розетка)
|
По запросу | ||
|
3530.6646.00
|
Адаптер тип N (вилка) – 7/16 (розетка)
|
По запросу | ||
|
3530.6630.00
|
Адаптер тип N (вилка) – 7/16 (вилка)
|
По запросу | ||
|
4048.9790.00
|
Адаптер тип N (вилка) – FME (розетка)
|
По запросу | ||
|
0017.6742.00
|
Адаптер BNC (вилка) – банан (розетка)
|
По запросу |
82
| Кабели |
|
ZV-Z93.25
|
Кабель 3,5 мм (розетка) – 3,5 мм (вилка), длина 0,6 м, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZV-Z93.38
|
Кабель 3,5 мм (розетка) – 3,5 мм (вилка), длина 1,0 м, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZV-Z95.25
|
Кабель 2,92 мм (розетка) – 2,92 мм (вилка), длина 0,6 м, диапазон частот от 0 Гц до 40 ГГц
|
По запросу | ||
|
ZV-Z95.38
|
Кабель 2,92 мм (розетка) – 2,92 мм (вилка), длина 1,0 м, диапазон частот от 0 Гц до 40 ГГц
|
По запросу | ||
|
ZV-Z191.24
|
Кабель тип N (вилка) – тип N (вилка), длина 0,6 м, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZV-Z191.36
|
Кабель тип N (вилка) – тип N (вилка), длина 1,0 м, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZV-Z192.24
|
Кабель тип N (вилка) – 3,5 мм (вилка), длина 0,6 м, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZV-Z192.36
|
Кабель тип N (вилка) – 3,5 мм (вилка), длина 1,0 м, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
ZV-Z193.36
|
Кабель 3,5 мм (розетка) – 3,5 мм (вилка), длина 0,9 м, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZV-Z193.60
|
Кабель 3,5 мм (розетка) – 3,5 мм (вилка), длина 1,5 м, диапазон частот от 0 Гц до 26,5 ГГц
|
По запросу | ||
|
ZV-Z195.24
|
Кабель 2,92 мм (розетка) – 2,92 мм (вилка), длина 0,6 м, диапазон частот от 0 Гц до 40 ГГц
|
По запросу | ||
|
ZV-Z195.36
|
Кабель 2,92 мм (розетка) – 2,92 мм (вилка), длина 0,9 м, диапазон частот от 0 Гц до 40 ГГц
|
По запросу |
94
| Измерители мощности (поддерживаются с опциями ZNH-K9 и ZNH-K29) |
|
FSH-Z14.02
|
Направленный измеритель мощности, диапазон частот от 25 МГц до 1 ГГц
|
По запросу | ||
|
FSH-Z44.02
|
Направленный измеритель мощности, диапазон частот от 200 МГц до 4 ГГц
|
По запросу | ||
|
NRP-Z211.02
|
Универсальный измеритель мощности, 100 мВт, двухканальный, диапазон частот от 10 МГц до 8 ГГц
|
По запросу | ||
|
NRP-Z221.02
|
Универсальный измеритель мощности, 100 мВт, двухканальный, диапазон частот от 10 МГц до 18 ГГц
|
По запросу | ||
|
NRP-Z81.02
|
Широкополосный измеритель мощности, 100 мВт, диапазон частот от 50 МГц до 18 ГГц
|
По запросу | ||
|
NRP-Z85.02
|
Широкополосный измеритель мощности, 100 мВт (2,92 мм), диапазон частот от 50 МГц до 40 ГГц
|
По запросу | ||
|
NRP-Z86.40
|
Широкополосный измеритель мощности, 100 мВт (2,40 мм), диапазон частот от 50 МГц до 40 ГГц
|
По запросу | ||
|
NRP-Z86.44
|
Широкополосный измеритель мощности, 100 мВт (2,40 мм), диапазон частот от 50 МГц до 44 ГГц
|
По запросу | ||
|
NRP8S.02
|
Трёхканальный диодный измеритель мощности, от 100 пВт до 200 мВт, диапазон частот от 10 МГц до 8 ГГц
|
По запросу | ||
|
NRP18S.02
|
Трёхканальный диодный измеритель мощности, от 100 пВт до 200 мВт, диапазон частот от 10 МГц до 18 ГГц
|
По запросу | ||
|
NRP33S.02
|
Трёхканальный диодный измеритель мощности, от 100 пВт до 200 мВт, диапазон частот от 10 МГц до 33 ГГц
|
По запросу | ||
|
NRP40S.02
|
Трёхканальный диодный измеритель мощности, от 100 пВт до 200 мВт, диапазон частот от 50 МГц до 40 ГГц
|
По запросу | ||
|
NRP50S.02
|
Трёхканальный диодный измеритель мощности, от 100 пВт до 200 мВт, диапазон частот от 50 МГц до 50 ГГц
|
По запросу | ||
|
NRP18T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 18 ГГц
|
По запросу | ||
|
NRP33T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 33 ГГц
|
По запросу | ||
|
NRP40T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 40 ГГц
|
По запросу | ||
|
NRP50T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 50 ГГц
|
По запросу | ||
|
NRP67T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 67 ГГц
|
По запросу | ||
|
NRP90T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 90 ГГц
|
По запросу | ||
|
NRP110T.02
|
Термический измеритель мощности, от 300 нВт до 100 мВт, диапазон частот от 0 Гц до 110 ГГц
|
По запросу | ||
|
NRP6A.02
|
Измеритель средней мощности, от 100 пВт до 200 мВт, диапазон частот от 8 кГц до 6 ГГц
|
По запросу | ||
|
NRP18A.02
|
Измеритель средней мощности, от 100 пВт до 200 мВт, диапазон частот от 8 кГц до 18 ГГц
|
По запросу | ||
|
NRP18P.02
|
Импульсный измеритель мощности, от 1 нВт до 100 мВт, диапазон частот от 50 МГц до 18 ГГц
|
По запросу | ||
|
NRP40P.02
|
Импульсный измеритель мощности, от 1 нВт до 100 мВт (2,92 мм), диапазон частот от 50 МГц до 40 ГГц
|
По запросу | ||
|
NRP50P.02
|
Импульсный измеритель мощности, от 1 нВт до 100 мВт (2,40 мм), диапазон частот от 50 МГц до 50 ГГц
|
По запросу |
