RFTex представляет серию аналоговых генераторов сигналов RSG с диапазоном до 43 ГГц
Компания RFTex представляет серию RSG — компактные высокопроизводительные аналоговые генераторы сигналов для профессиональных испытаний и измерений радиотехнических устройств. Линейка охватывает частотный диапазон от 4 кГц до 43 ГГц, обеспечивает выходную мощность до +20 дБм и доступна в одно- и двухканальном исполнении.
Благодаря сочетанию широкого диапазона частот и мощности, низкого фазового шума и минимального уровня паразитных составляющих генераторы серии RSG можно использовать как для компонентных испытаний с непрерывным синусоидальным сигналом, так и для формирования сложных модулированных сигналов при отладке радаров и связных приёмников.
Три модели в едином корпусе
В серию входят три модели, различающиеся верхней границей частотного диапазона:
Разрешение по частоте составляет 0,001 Гц, время переключения частоты — не более 10 мс.
Диапазон установки выходной мощности — от –120 до +15 дБм на частотах до 100 кГц и от –120 до +20 дБм на более высоких частотах (с опцией RSG-HP), разрешение по мощности — 0,1 дБ. Приборы поддерживают внутренний опорный генератор 10 МГц, а также приём внешнего опорного сигнала 10 МГц, что позволяет встраивать их в синхронизированные измерительные комплексы.
Полный набор аналоговых и импульсной модуляций
С опцией RSG-AM генераторы серии RSG поддерживают:
- амплитудную, частотную и фазовую модуляцию;
- внутренний модулирующий генератор с формами сигнала синус, меандр, треугольник и пила;
- вход для внешнего модулирующего сигнала;
- линейное свипирование по частоте (опция RSG-SVP, от 2 до 65 535 точек, период от 10 мс до 10 с).
Опция RSG-IM добавляет импульсную модуляцию с внутренним импульсным генератором: минимальная ширина импульса — 100 нс, минимальный период — 110 нс, длительность фронтов не превышает 50 нс. Диапазон частоты повторения импульсов — от 0,1 Гц до 10 МГц, поддерживаются режимы одиночного и двойного импульса с запуском от внутреннего генератора, внешнего сигнала или по LAN.

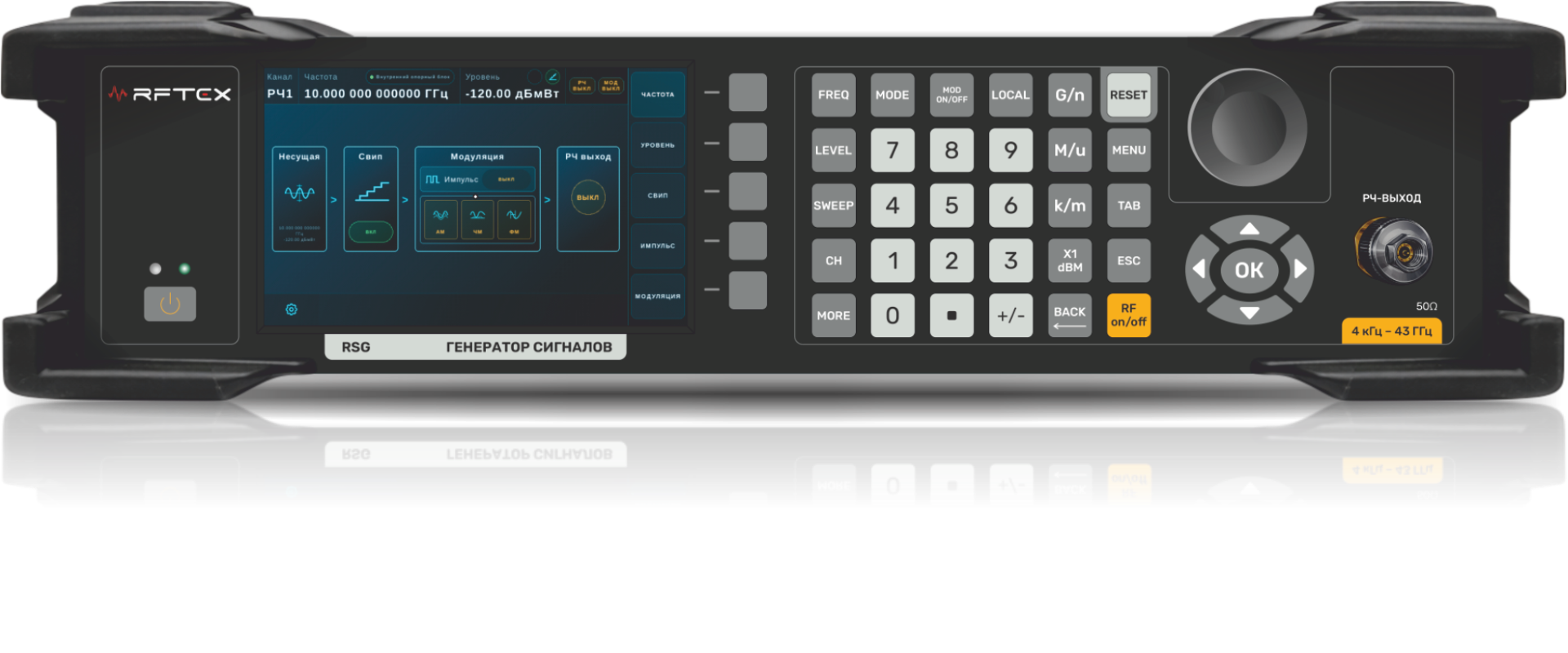

Аналоговые генераторы сигналов RSG
Гибкая конфигурация под конкретную задачу
Базовая версия генератора реализует непрерывный синусоидальный сигнал и свипирование. Дополнительные опции позволяют адаптировать прибор под конкретную задачу:
- RSG-HP — повышение выходной мощности до +20 дБм;
- RSG-AM — аналоговая модуляция (АМ, ЧМ, ФМ) и вход/выход модулирующего сигнала;
- RSG-IM — импульсная модуляция (требует RSG-AM);
- RSG-SVP — свипирование по частоте (требует RSG-AM);
- RSG-2CH — два независимых канала генерации РЧ-сигнала в одном корпусе.
Управление приборами осуществляется через 5-дюймовый сенсорный экран, интерфейсы USB и LAN с поддержкой SCPI-команд, что обеспечивает бесшовную интеграцию в автоматизированные измерительные системы (ATE).
Основные характеристики серии RSG
- частотный диапазон от 4 кГц до 43 ГГц;
- одно- и двухканальные модели;
- выходная мощность от –120 до +20 дБм;
- полный набор аналоговых модуляций: АМ, ЧМ, ФМ;
- импульсная модуляция и линейное свипирование по частоте;
- низкий фазовый шум и малый уровень паразитных составляющих;
- сенсорный экран 5 дюймов, интерфейсы USB и LAN;
- поддержка SCPI-команд и интеграция с ATE;
- масса не более 10 кг, габариты 360 × 360 × 89 мм.
Серия RFTex RSG представляет собой компактную и масштабируемую платформу для генерации аналоговых, импульсных и свипируемых сигналов — от базовых лабораторных измерений до задач военной, аэрокосмической и телекоммуникационной отраслей.
Для получения дополнительной информации и подбора оптимальной конфигурации обратитесь к специалистам компании «Микроэлектроника».
