Серия преобразователей частоты вниз

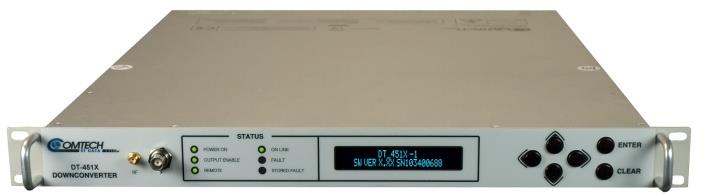

DT-4500
Для увеличения картинки наведите мышкой
DT-4500DT-4500
DT-4500DT-4500

Наличие: По запросу

По запросу
По запросу
По запросу



Comtech EF Data

Comtech EF Data Corp. is a leading supplier of satellite bandwidth and link optimization. Our high-performance satellite communications infrastructure solutions feature groundbreaking efficiency, robust intelligence and unparalleled horsepower. Commercial and government users around the world utilize our solution suite to reduce OPEX/CAPEX and to increase throughput for the most demanding fixed and mobile… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Понижающие преобразователи серии DT-4500 предназначены для преобразования частот Ku- диапазона (12 - 18 ГГц), и могут применяться для протоколов связи SCPC, DAMA и TDMA, а также для преобразования сигналов HDTV и аналогового телевидения. Данные устройства отличаются высокой  надежностью и являются экономически-эффективным решением. Спектральная чистота и стабильность характеристик полностью удовлетворяют требованиям национальных, международных и региональных коммерческих сетей спутниковой связи.

Понижающие преобразователи Comtech EF обладают минимальным уровнем выходного сигнала +20 дБмВт при компресиии 1 дБ и стандартным коэффициентом усиления 45 дБ. Это позволяет использовать более длинные провода для подключения или компенсировать потери в тракте без использования дополнительных дорогостоящих опций, таких как внешний усилитель.

Фазовый шум более чем на 9 дБ ниже требований Intelsat для IBS и IDR. Это позволяет улучшить работу фазозависимых демодуляторов. Низкий уровент фазовых шумов делает преобразователь идеальным для использования в цифровых цепях с низким битрейтом, например, используемых в наземных станциях DAMA.

Удаленное управление устройством может осуществляться по интерфейсам EIA-232, EIA-485 и Ethernet по протоколам Telnet, SNMP, а также через предварительно установленный графический интерфейс пользователя. Контроль конфигурации, отслеживание статуса и настройка осуществляется посредством простых команд ASCII передаваемых через последовательный порт или с лицевой панели устройства. В качестве опции структура команд удаленного управления может быть изменена, чтобы подстроить управление устройстаом под существующее программное обеспечение.

Каждый преобразователь укомплектован съемным модулем, на котором располагаются соединители радиочастотного тракта и тракта промежуточной частоты. Модуль вставляется в отделение с задней стороны устройства и не требует дополнительного места снаружи. Модуль содержит соединители типов: SMA, для радиочастотного тракта, и BNC с импедансом 50 и 75 Ом для тракта промежуточной частоты.

Преобразователи используют встроенную запатентованную технологию переключения "Daisy Chain". Конструкция "Daisy Chain" удаляет реле, связанные с лотком переключателей централизованной защиты, и распределяет их по отдельным преобразователям. Таким образом, технология "Daisy Chain" успешно позоляет исключить шасси централизованого переключения, два источника питания, микропроцессор и несколько длинных дорогостоящих кабелей. Широко применяемая в устройствах Comtech EF технология "Daisy Chain" обеспечивает ценовое и маркетинговое преимущество.

Свернуть Развернуть
Основные возможности и технические характеристики

Понижающие преобразователи серии DT-4500 предназначены для преобразования частот Ku- диапазона (12 - 18 ГГц), и могут применяться для протоколов связи SCPC, DAMA и TDMA, а также для преобразования сигналов HDTV и аналогового телевидения. Данные устройства отличаются высокой  надежностью и являются экономически-эффективным решением. Спектральная чистота и стабильность характеристик полностью удовлетворяют требованиям национальных, международных и региональных коммерческих сетей спутниковой связи.

Понижающие преобразователи Comtech EF обладают минимальным уровнем выходного сигнала +20 дБмВт при компресиии 1 дБ и стандартным коэффициентом усиления 45 дБ. Это позволяет использовать более длинные провода для подключения или компенсировать потери в тракте без использования дополнительных дорогостоящих опций, таких как внешний усилитель.

Фазовый шум более чем на 9 дБ ниже требований Intelsat для IBS и IDR. Это позволяет улучшить работу фазозависимых демодуляторов. Низкий уровент фазовых шумов делает преобразователь идеальным для использования в цифровых цепях с низким битрейтом, например, используемых в наземных станциях DAMA.

Удаленное управление устройством может осуществляться по интерфейсам EIA-232, EIA-485 и Ethernet по протоколам Telnet, SNMP, а также через предварительно установленный графический интерфейс пользователя. Контроль конфигурации, отслеживание статуса и настройка осуществляется посредством простых команд ASCII передаваемых через последовательный порт или с лицевой панели устройства. В качестве опции структура команд удаленного управления может быть изменена, чтобы подстроить управление устройстаом под существующее программное обеспечение.

Каждый преобразователь укомплектован съемным модулем, на котором располагаются соединители радиочастотного тракта и тракта промежуточной частоты. Модуль вставляется в отделение с задней стороны устройства и не требует дополнительного места снаружи. Модуль содержит соединители типов: SMA, для радиочастотного тракта, и BNC с импедансом 50 и 75 Ом для тракта промежуточной частоты.

Преобразователи используют встроенную запатентованную технологию переключения "Daisy Chain". Конструкция "Daisy Chain" удаляет реле, связанные с лотком переключателей централизованной защиты, и распределяет их по отдельным преобразователям. Таким образом, технология "Daisy Chain" успешно позоляет исключить шасси централизованого переключения, два источника питания, микропроцессор и несколько длинных дорогостоящих кабелей. Широко применяемая в устройствах Comtech EF технология "Daisy Chain" обеспечивает ценовое и маркетинговое преимущество.

Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Характеристики
Загрузить технические характеристики

Specifications
Available Models Frequency Range
DT-4503 3625 to 4200 MHz
DT-4503/C 3400 to 4200 MHz
DT-4503//D 3400 to 3700 MHz
DT-4503/E 4500 to 4800 MHz
DT-4510 10.95 to 11.70 GHz
DT-4510/D 10.70 to 11.70 GHz
DT-4511 11.70 to 12.20 GHz
DT-4512 12.20 to 12.75 GHz
DT-4512/E 12.50 to 12.80 GHz
DT-4513 10.95 to 12.75 GHz
DT-4513/E 10.70 to 12.75 GHz
DT-4572 (Legacy Model) 7250 to 7750 MHz
Conversion Dual, No Inversion
Step Size 125 KHz standard, 1 kHz optional
Preset Channels 32 Frequencies and Gains
Stability Over Time ± 0.5 x 10 9/Day
Stability Over Temperature ± 1 x 10-8 0 to 50°C, Opt ± 5 x 10-9
RF Input Input Level -45 dBm Typical
Return Loss 20 dB Minimum with I/O Module
Impedance 50 Ω
Noise Figure 11 dB Maximum at 0 dB Attenuation
RF Input Input Level -45 dBm Typical
Return Loss 20 dB Minimum with I/O Module
Impedance 50 Ω
Noise Figure 11 dB Maximum at 0 dB Attenuation
IF Output
Level +20 dBm at 1 dB Compression
Range 52 to 88 or 104 to 176 MHz Optional 50 to 90 MHz or 100 to 180 MHz (Contact factory with specific requirements
Non-Carrier Spurious -80 dBm
Carrier Spurious -65 dBc at 0 dBm Output
Intermodulation -60 dBc at 0 dBm Output SCL
Impedance 50 or 75 Ω
Return Loss 23 dB Minimum
Transfer
Gain 45 dB ± 2 dB
Attenuation Adjust 0 to 20 in 0.25 dB Steps 0.1 dB Steps Optional
Gain Stability ± 0.25 dB/Day
Ripple ± 0.25 dB (± 18 MHz) Optional ± 20 MHz 0.75 dB (± 36 MHz) Optional ± 40 MHz (Contact factory with specific requirements)
Slope 0.05 dB/MHz
Image Rejection -80 dB In-band
AM to PM 0.1°/dB for Output up to -5 dBm
IF Bandwidth 36 or 72 MHz, Optional 40 or 80 MHz (Contact factory with specific requirements)
External Reference
Input, either 5 or 10 MHz Option @ +3 dBm
Optional 10 MHz Rear Panel Reference Output
Group Delay
Linear 0.03 ns/MHz
Parabolic 0.01 ns/MHz2
Ripple 1.0 ns Peak-to-Peak
Phase Noise
Limit (dBc/Hz) Typical (dBc/Hz)
DT-4503/X DT-4503/X
100 Hz -80 -83
1 KHz -89 -92
10 KHz -95 -97
100 KHz -105 -109
1 MHz -120 Limit (dBc/Hz) -124 Typical (dBc/Hz)
DT-451X DT-4513, DT-4513/E DT-451X DT-4513, DT-4513/E
100 Hz -72 -66 -79 -69
1 KHz -79 -76 -82 -79
10 KHz -89 -86 -92 -89
100 KHz -98 -96 -101 -99
1 MHz -110 Limit -106 (dBc/Hz) -114 Typical -109 (dBc/Hz)
DT-4572 (Legacy Model), DT-4503/E DT-4572 (Legacy Model), DT-4503E
100 Hz -69 -79
1 KHz -79 -82
10 KHz -89 -92
100 KHz -100 -102
1 MHz -110 -112
Remote Control (Rear Panel)
Comm Port RS-485 or RS-232C, RJ-45 for Ethernet
Indicators (Front Panel)
Power On Green LED
Mute Yellow LED
Remote Yellow LED
Reference Yellow LED
Stored Fault Red LED
Fault Red LED
Test Points (Front RF Sample Panel) SMA, -20 dBc Nominal
IF Sample BNC, -20 dBc Nominal
Optional L.O. Sample
Power
Voltage 90 to 250 VAC Auto ranging, optional -48 VDC
Frequency 47 to 63 Hz
Dissipation 60 W
Environmental
Temperature 32 to 122°F (0 to 50°C)
Altitude 10,000 Feet MSL
Humidity 0 to 95% Relative Humidity
Physical
Dimensions (1RU)
(height x width x depth)
Weight
1.75” x 19” x 22”
(4.45 x 48.30 x 55.90 cm)
15 lbs (7.0 kg)
MTBF
49,740 hrs (calculated)
> 100,000 hrs. (field experience)
Summary Alarm
Relay Closure
I Form C

Производитель
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
DT-4503
Диапазон частот 3625 to 4200 MHz
По запросу
- шт +
DT-4503/C
Диапазон частот 3400 to 4200 MHz
По запросу
- шт +
DT-4503//D
Диапазон частот 3400 to 3700 MHz
По запросу
- шт +
DT-4503/E
Диапазон частот 4500 to 4800 MHz
По запросу
- шт +
DT-4510
Диапазон частот 10.95 to 11.70 MHz
По запросу
- шт +
DT-4510/D
Диапазон частот 10.70 to 11.70 MHz
По запросу
- шт +
DT-4511
Диапазон частот 11.70 to 12.20 MHz
По запросу
- шт +
DT-4512
Диапазон частот 12.20 to 12.75 MHz
По запросу
- шт +
DT-4512/E
Диапазон частот 12.50 to 12.80 MHz
По запросу
- шт +
DT-4513
Диапазон частот 10.95 to 12.75 MHz
По запросу
- шт +
DT-4513/E
Диапазон частот 10.70 to 12.75 MHz
По запросу
- шт +
DT-4572 (Legacy Model)
Диапазон частот 7250 to 7750 MHz
По запросу
- шт +
