Преобразователь частоты вверх/вниз

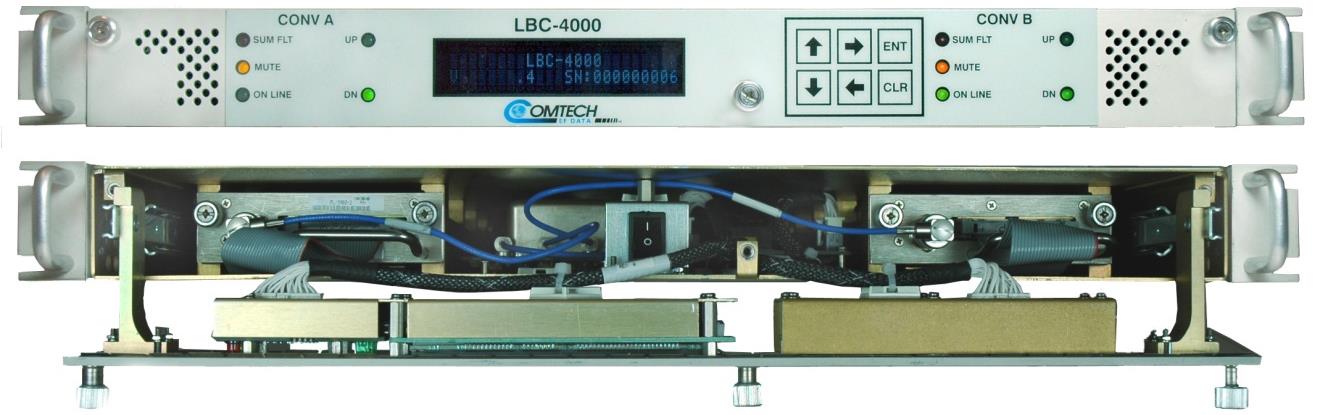

LBC-4000
Для увеличения картинки наведите мышкой
LBC-4000
LBC-4000
Избранное

Наличие: По запросу

По запросу
По запросу
По запросу



Comtech EF Data

Comtech EF Data Corp. is a leading supplier of satellite bandwidth and link optimization. Our high-performance satellite communications infrastructure solutions feature groundbreaking efficiency, robust intelligence and unparalleled horsepower. Commercial and government users around the world utilize our solution suite to reduce OPEX/CAPEX and to increase throughput for the most demanding fixed and mobile… подробнее





ОбзорХарактеристики Модели и опцииБиблиотекаОтзывы (0)
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Система преобразователей с понижением/повышением частоты LBC-4000 предназначена для преобразования сигналов L- диапазона (1-2 ГГц) в сигналы промежуточной полосы частот 70 МГц (опционально 140 МГц). Система поставляется в 19" ящике высотой 1 HU со съемной передней панелью, чтобы обеспечить доступ к модулю понижающего или повышающего преобразователя, и содержит два переключаемых источника питания для повышения надежности и микропроцессор для обеспечения функций мониторинга и контроля. Повышающий модуль системы LBC-4000 преобразует сигнал промежуточной полосы частот 70 МГц (опционально 140 МГц) в сигнал с заданной пользователем частотой в пределах L-диапазона (от 950 до 2000 МГц, опционально до 2150 МГц). Выходной сигнал может поступать на вход повышающего преобразователя MBT-4000 или другого радиочастотного оборудования. Понижающий модуль системы LBC-4000 преобразует входной сигнал L-диапазона (от 950 до 2000 МГц, опционально до 2150 МГц) в промежуточный сигнал с выбранной пользователем частотой из полосы 70 МГц (опционально 140 МГц). LBC-4000 может быть синхронизирован с внутренним или внешним опорным сигналом частотой 5 или 10 МГц. LBC-4000 - это отличное решение для обеспечения связи 70 или 140 МГц оборудования с четырехдиапазонными или трехдиапазонными преобразователями сигналов.

Особенности:

  • Удовлетворяет требованиям MIL-STD-188-164A
  • Обладает низким фазовым шумом
  • Шаг по частоте -1 кГц
  • Настраиваемый коэффициент усиления до 50 дБ
  • Полоса промежуточных частот 70±18 МГц (опционально 140±36 МГц)
  • Рабочий диапазон частот от 950 до 2000 МГц (опционально до 2150 МГц)
  • Гибкая конфигурация
  • Возможность автоматического детектирования полосы
  • Доступна опция резервирования
  • Возможность выбора спектральной инверсии
Свернуть Развернуть
Основные возможности и технические характеристики

Система преобразователей с понижением/повышением частоты LBC-4000 предназначена для преобразования сигналов L- диапазона (1-2 ГГц) в сигналы промежуточной полосы частот 70 МГц (опционально 140 МГц). Система поставляется в 19" ящике высотой 1 HU со съемной передней панелью, чтобы обеспечить доступ к модулю понижающего или повышающего преобразователя, и содержит два переключаемых источника питания для повышения надежности и микропроцессор для обеспечения функций мониторинга и контроля. Повышающий модуль системы LBC-4000 преобразует сигнал промежуточной полосы частот 70 МГц (опционально 140 МГц) в сигнал с заданной пользователем частотой в пределах L-диапазона (от 950 до 2000 МГц, опционально до 2150 МГц). Выходной сигнал может поступать на вход повышающего преобразователя MBT-4000 или другого радиочастотного оборудования. Понижающий модуль системы LBC-4000 преобразует входной сигнал L-диапазона (от 950 до 2000 МГц, опционально до 2150 МГц) в промежуточный сигнал с выбранной пользователем частотой из полосы 70 МГц (опционально 140 МГц). LBC-4000 может быть синхронизирован с внутренним или внешним опорным сигналом частотой 5 или 10 МГц. LBC-4000 - это отличное решение для обеспечения связи 70 или 140 МГц оборудования с четырехдиапазонными или трехдиапазонными преобразователями сигналов.

Особенности:

  • Удовлетворяет требованиям MIL-STD-188-164A
  • Обладает низким фазовым шумом
  • Шаг по частоте -1 кГц
  • Настраиваемый коэффициент усиления до 50 дБ
  • Полоса промежуточных частот 70±18 МГц (опционально 140±36 МГц)
  • Рабочий диапазон частот от 950 до 2000 МГц (опционально до 2150 МГц)
  • Гибкая конфигурация
  • Возможность автоматического детектирования полосы
  • Доступна опция резервирования
  • Возможность выбора спектральной инверсии
Свернуть Развернуть
Комплектация
Свернуть Развернуть
Комплектация
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Характеристики
Загрузить технические характеристики

Specifications
LBC-4000 L-Band Down Converter IDU
Input Frequency Range 950 to 2000 MHz (950 to 2150 MHz optional, 1 kHz steps
Output Frequency 70 ± 18 MHz (140 ± 36 MHz optional)
InputZOutput Impedance 50 Ω
Input Return Loss 15 dB minimum
Output Return Loss 20 dB minimum
Input Connector Type N, Female
Output Connector BNC, Female
Gain 35 dB nominal at min. attenuation
Ripple ± .5 dB over any ± 18 MHz for 70 MHz IF units ± .5 dB over any ± 36 MHz for 140 MHz IF units
Slope .05 dB/MHz
User Attenuation Range 0 to 40 dB, in 0.10 dB steps
Output Power, P1dB +13 dBm minimum
Third Order Intercept +23 dBm minimum
Carrier Spurious -60 dBc
Non-Carrier Spurious -60 dBm
Stability Over Time ± 1 x 10-9ZDay
Stability Over Temp ± 1 x 10-8 32° to 122° F (0° to 50° C)
LBC-4000 L-Band U Input Frequency p Converter IDU 70 ± 18 MHz (140 ± 36 MHz optional)
Output Frequency 950 to 2000 MHz (950 to 2150 MHz optional), 1 kHz steps
InputZOutput Impedance 50 Ω
Input Return Loss 18 dB minimum
Output Return Loss 15 dB minimum
Input Connector BNC, Female
Output Connector N Female
Gain 25 ± 1 dB nominal at minimum attenuation
Ripple ± .5 dB over any ± 18 MHz for 70 MHz IF units ± .5 dB over any ± 36 MHz for 140 MHz IF units
Slope .05 dB/MHz
User Attenuation Range 0 to 50 dB, in 0.10 dB steps
Input Power Level To +10 dBm, maximum
Output Power, P1dB +10 dBm minimum
Third Order Intercept +20 dBm minimum
Carrier Spurious -60 dBc
Non-Carrier Spurious -75 dBm
Transmit Phase Noise Exceeds MIL-STD-188-164A
Stability Over Time ± 1 x 10 9/Day
Stability Over Temp ± 1 x 10-8 32 to 122°F (0° to 50°C)
Phase Noise
Frequency Offset Up Converter (Guaranteed / Typical) Down Converter (Guaranteed / Typical)
100 Hz -76/-79 dBc/Hz -75/-78 dBc/Hz
1000 Hz -79/-82 dBc/Hz -76/-79 dBc/Hz
10000 Hz -86/-89 dBc/Hz -87/-90 dBc/Hz
100000 Hz -107/-110 dBc/Hz -110/-113 dBc/Hz
1 MHz -122/-125 dBc/Hz -126/-129 dBc/Hz
Physical & Environmental
Operating Temperature -0° to +50° C (32° to 122° F)
Operating Altitude 10,000 ft above sea level
Operating Humidity 5 to 95 non-condensing
Non-Operating Temperature 58° to 160°F (-50° to +71 °C)
Dissipation 60 W typical
Prime Power 90 to 260 VAC, 47 to 63 Hz
Dimensions (1 RU) (height x width x depth) 1.75” x 19” x 22” (4.45 x 48.30 x 55.90 cm)
Weight 25 lbs (11.34 kg) maximum
External Reference
Input Frequency 5 or 10 MHz, Auto detect
Input Level ± 5 dBm
Input Impedance 50 Ω
Monitor & Control
Ethernet M&C/Connector Ethernet, Telnet, SNMP/RJ-45
Serial M&C/Connector TIA/EIA-232, TIA/EIA-485, 4-wire, 9-pin D, Female
Alarm Contacts 3 Form C summary
Alarm Connector 9-pin D, Female

Производитель
Comtech EF Data Corp.
Модели и опции
Товар
Модели и Опции
Описание
 Цена Заказать
Модели
LBC-4000
LBC-4000 L-Band Down Converter IDU: Input 950 to 2000 MHz, Output 70 ± 18 MHz; LBC-4000 L-Band Up Converter IDU: Input 70 ± 18 MHz, Output 950 to 2000 MHz
