Серия преобразователей  частоты вверх/вниз

MBT-5000A
Для увеличения картинки наведите мышкой
MBT-5000A
MBT-5000A
Избранное

Наличие: По запросу

По запросу
По запросу
По запросу



Comtech EF Data

Comtech EF Data Corp. is a leading supplier of satellite bandwidth and link optimization. Our high-performance satellite communications infrastructure solutions feature groundbreaking efficiency, robust intelligence and unparalleled horsepower. Commercial and government users around the world utilize our solution suite to reduce OPEX/CAPEX and to increase throughput for the most demanding fixed and mobile… подробнее





ОбзорХарактеристики Модели и опцииБиблиотекаОтзывы (0)
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

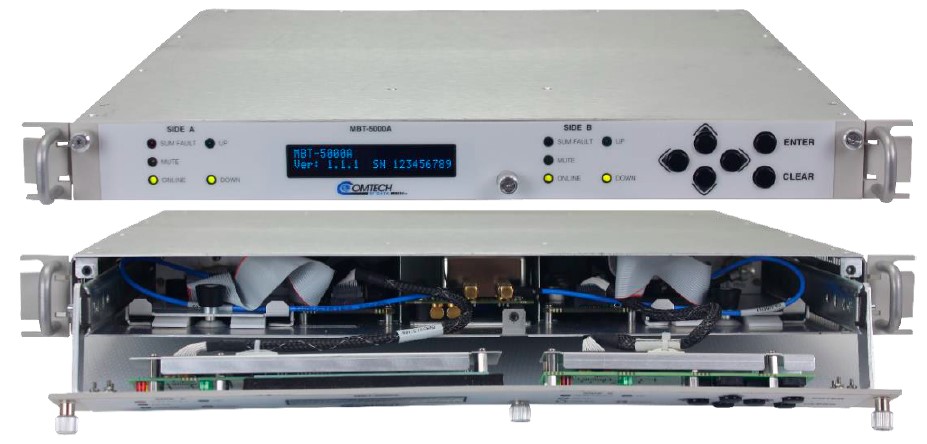

MBT-5000A - это система преобразователей с понижением/ повышением частоты, предназначенная для конверсии между радиочастотами C - (4-8 ГГц)/ X - (8 -12 ГГц)/ Ku - (12 - 18 ГГц)/  Ka - (26,5 - 40 ГГц) диапазонов и промежуточными частотам L - диапазона (1 - 2 ГГц). Предусмотрена возможность быстрого съема передней панели, чтобы обеспечить доступ к двум модулям преобразования частоты, которые могут быть заменены в ходе работы. В данном приборе можно реализовать либо двойное функционирование (понижение и повышение частоты) либо резервирование 1:1. Устройство разрабатывалось для установки в аппаратурную стойку 19" и имеет высоту 1 HU. На переднюю панель преобразователя выведены элементы управления, индикаторы и дисплей для ручного управления. Интерфейсы удаленного управления и связи, радиочастотный соединитель и соединитель промежуточной частоты выведены на заднюю панель. Основной блок укомплектован двумя встроенными переключаемыми источниками питания для повышения надежности, а также необходимыми РЧ/ПЧ переключателями.

Гибкость системы  MBT-5000A делает ее идеально пригодной для использования:

  • В наземных станциях, где оборудование работающее на промежуточных частотах L- диапазона интегрировано в инфраструктуру, работающую на промежуточных частотах 70/140 МГц
  • В инсталляциях транспортабельного/ воздушного типа
Особенности:
  • Удовлетворяет требованиям IESS-308/309
  • Облегчает выполнение требований по обеспечению системного соответствия 188-164B
  • Низкий уровень фазовых шумов
  • Протоколы связи Ethernet/Telnet/SNMP
  • Интерфейсы связи EIA-232/485
  • Гибкая конфигурация
  • Переключение РЧ полосы Ku- диапазона за минимальное время без дополнительных инструментов
  • Доступен модуль резервирования 1:1 в корпусе с типоразмером 1 HU
Свернуть Развернуть
Основные возможности и технические характеристики

MBT-5000A - это система преобразователей с понижением/ повышением частоты, предназначенная для конверсии между радиочастотами C - (4-8 ГГц)/ X - (8 -12 ГГц)/ Ku - (12 - 18 ГГц)/  Ka - (26,5 - 40 ГГц) диапазонов и промежуточными частотам L - диапазона (1 - 2 ГГц). Предусмотрена возможность быстрого съема передней панели, чтобы обеспечить доступ к двум модулям преобразования частоты, которые могут быть заменены в ходе работы. В данном приборе можно реализовать либо двойное функционирование (понижение и повышение частоты) либо резервирование 1:1. Устройство разрабатывалось для установки в аппаратурную стойку 19" и имеет высоту 1 HU. На переднюю панель преобразователя выведены элементы управления, индикаторы и дисплей для ручного управления. Интерфейсы удаленного управления и связи, радиочастотный соединитель и соединитель промежуточной частоты выведены на заднюю панель. Основной блок укомплектован двумя встроенными переключаемыми источниками питания для повышения надежности, а также необходимыми РЧ/ПЧ переключателями.

Гибкость системы  MBT-5000A делает ее идеально пригодной для использования:

  • В наземных станциях, где оборудование работающее на промежуточных частотах L- диапазона интегрировано в инфраструктуру, работающую на промежуточных частотах 70/140 МГц
  • В инсталляциях транспортабельного/ воздушного типа
Особенности:
  • Удовлетворяет требованиям IESS-308/309
  • Облегчает выполнение требований по обеспечению системного соответствия 188-164B
  • Низкий уровень фазовых шумов
  • Протоколы связи Ethernet/Telnet/SNMP
  • Интерфейсы связи EIA-232/485
  • Гибкая конфигурация
  • Переключение РЧ полосы Ku- диапазона за минимальное время без дополнительных инструментов
  • Доступен модуль резервирования 1:1 в корпусе с типоразмером 1 HU
Свернуть Развернуть
Комплектация
Свернуть Развернуть
Комплектация
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется

Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется

Характеристики
Загрузить технические характеристики

Specifications
BUC-5000A Block Up Converter IDU
InputZOutput Impedance 50 Ω
Input Return Loss 15 dB minimum
Output Return Loss 15 dB minimum
Input Connector N Female, SMA for Redundant Option
Output Connector N Female, SMA for Redundant Option, 2.92 mm for Ka
Gain Gain Stability 35 dB nominal at 0 dB Atten., +Z- 2.0 dB 0.75 dBZ15°C
Gain Control Range Gain Control Accuracy Step-to-Step Accuracy 0 to 30 dB in 0.25 dB steps +Z- 1.0 dB over Full Range 0.25 dB ± 0.1 dB
Amplitude Response Full RF Output Band Per 72 MHz Per 36 MHz Per 20 MHz 2.0 dB p-p, Max 1.5 dB p-p, Max 1.0 dB p-p, Max 0.7 dB p-p, Max
Mute -80 dBm, Max.
Output Compression Input Compression ≥ +15 dBm at P1dB ≥ -12 dBm at P1dB Output 10 dB Atten.
Max IF Input, No Damage +10 dBm
AMZPM Conversion 0.1°ZdB at 0 dBm Output
Noise Figure 15 dB at 0 dB Attenuation
Intermodulation Products -50 dBc at 0 dBm SCL
LO Leakage -60dBm
2nd Harmonic -40 dBc, -35 dBm at +5 dBm Output
Spurious, +5 dBm Output AC Line & Harmonics 1 MHz to Band Edge Outside Band Edge Adjacent 100 MHz Adjacent 100 - 500 MHz -36 dBc -63 dBcZ10 kHz -63 dBcZ10 kHz -63 dBcZ4 kHz
Phase Noise Exceeds MIL-STD-188-164B
10 Hz -38 dBcZHz
100 Hz -68 dBcZHz
1 kHz -78 dBcZHz
10 kHz -88 dBcZHz
100 kHz -98 dBcZHz
1 MHz -108 dBcZHz
10 MHz -118 dBcZHz
100 MHz -118 dBcZHz
Group Delay 1 ns p-p per 72 MHz, Max
BDC-5000A Block Do InputZOutput Impedance wn Converter IDU 50 Ω
Input Return Loss 15 dB minimum
Output Return Loss 15 dB minimum
Input Connector N Female, SMA for Redundant Option, 2.92 mm for Ka
Output Connector N Female, SMA for Redundant Option
Gain Gain Stability 40 dB nominal at 0 dB Atten., +Z- 3.0 dB 0.75 dBZ15°C
Gain Control Range Gain Control Accuracy Step-to-Step Accuracy 0 to 30 dB in 1.0 dB steps +Z- 2.0 dB over Full Range 1.0 dB ± 0.9 dB
Amplitude Response Full RF Output Band Per 72 MHz Per 36 MHz Per 20 MHz 2.0 dB p-p, Max 1.5 dB p-p, Max 1.0 dB p-p, Max 0.7 dB p-p, Max
Image Rejection 60 dB, Min
Output Compression Input Compression ≥ + 26 dBm at P1dB Output ≥ -5 dBm at P1dB Output 10 dB Atten.
Max RF Input, No Damage +20 dBm
AMZPM Conversion 0.1°ZdB at 0 dBm Output
Noise Figure 15 dB at 0 dB Attenuation
LO Leakage -60 dBm
2nd Harmonic -40 dBc at +5 dBm Output
Spurious, +5 dBm Output AC Line & Harmonics 1 MHz to Band Edge -36 dBc -60 dBcZ10 kHz
Phase Noise Exceeds MIL-STD-188-164B
10 Hz -38 dBcZHz
100 Hz -68 dBcZHz
1 kHz -78 dBcZHz
10 kHz -88 dBcZHz
100 kHz -98 dBcZHz
1 MHz -108 dBcZHz
10 MHz -118 dBcZHz
100 MHz -118 dBcZHz
Group Delay 1 ns p-p per 72 MHz, Max
Monitor & Control
Serial M&C Interface TIAZEIA-232, TIAZEIA-485, 4-wire 9-pin D, Female
Alarm Form C 9-pin D, Female
Redundant Switch Connections SMA Female, 2.92 mm for Ka
Remote Interface Ethernet, RJ-45
Reference
External Input
Physical & Environm Operating Temp. ental -32° C to +60° C
Non-Operating Temp. -40°C to +71 °C
Humidity 5% to 95%, Non-condensing
Altitude Operating Non-Operating -120 to10,000 ft. above sea level -120 to 35,000 ft. above sea level
Non-Operating Shock Sinusoidal 2.3G, 20 ms Duration Any Axis
Weight 15 lbs. nominal
Dimensions (height x width x depth) 1.75” x 19” x 15”
Internal Output
Thermal Stability Ageing, Per Day Ageing, Per Year
5 or 10 MHz, -5.0 to +10 dBm
BNC Female, 50 Ω, Return Loss 15 dB
5 or 10 MHz, +5.0 dBm, Min
BNC Female, 50 Ω
± 1 x 10E-08
± 3 x 10E-10
± 3 x 10E-08
Prime Power
Voltage 85 - 265 VAC -48 VDC Optional
Frequency 47 to 65 Hz
Dissipation 70 W typical

Производитель
Comtech EF Data Corp.
Модели и опции
Товар
Модели и Опции
Описание
 Цена Заказать
Модели
BUC-5000AC
RF Output 5850 - 6650 MHz; IF Input 950 - 1750 MHz; LO 4900 MHz
По запросу
- шт +
BUC-5000AX
RF Output 7900 - 8400 MHz; IF Input 950 - 1450 MHz; LO 6950 MHz
По запросу
- шт +
BUC-5000AKu
RF Output 13.75 - 14.50 MHz; IF Input 950 - 1700 MHz; LO 12.80 GHz
По запросу
- шт +
BUC-5000AKa1
RF Output 27.50 - 28.50 MHz; IF Input 1000 - 2000 MHz; LO 26.50 GHz
По запросу
- шт +
BUC-5000AKa2
RF Output 28.30 - 29.30 MHz; IF Input 1000 - 2000 MHz; LO 27.30 GHz
По запросу
- шт +
BUC-5000AKa3
RF Output 29.00 - 30.00 MHz; IF Input 1000 - 2000 MHz; LO 28.00 GHz
По запросу
- шт +
BUC-5000AKaM
RF Output 30.00 - 31.00 MHz; IF Input 1000 - 2000 MHz; LO 29.00 GHz
По запросу
- шт +
