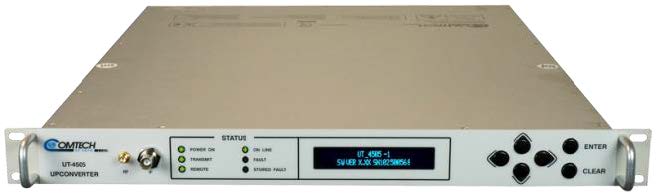

Серия преобразователей частоты вверх UT-4500

UT-4500
Для увеличения картинки наведите мышкой
UT-4500UT-4500UT-4500
UT-4500UT-4500UT-4500

Наличие: По запросу

По запросу
По запросу
По запросу



Comtech EF Data

Comtech EF Data Corp. is a leading supplier of satellite bandwidth and link optimization. Our high-performance satellite communications infrastructure solutions feature groundbreaking efficiency, robust intelligence and unparalleled horsepower. Commercial and government users around the world utilize our solution suite to reduce OPEX/CAPEX and to increase throughput for the most demanding fixed and mobile… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Повышающие преобразователи серии UT-4500 предназначены для преобразования сигналов с промежуточными частотами в полосе от 52 до 88 МГц или от 104 до 176 МГц (опционально от 50 до 90 МГц и от 100 до 180 МГц) в радиочастотные сигналы С- (4-8 ГГц)/ X- (8-12 ГГц) и Ku- диапазонов (12 - 18 ГГц), и могут применяться для протоколов связи SCPC, DAMA и TDMA, а также для преобразования сигналов HDTV и аналогового телевидения. Данные устройства отличаются высокой  надежностью и являются экономически-эффективным решением. Спектральная чистота и стабильность характеристик полностью удовлетворяют требованиям национальных, международных и региональных коммерческих сетей спутниковой связи.

Повышающие преобразователи Comtech EF обладают минимальным уровнем выходного сигнала +10 дБмВт при компрессии 1 дБ и стандартным коэффициентом усиления 35 дБ. Это позволяет использовать более длинные провода для подключения или компенсировать потери в тракте без использования дополнительных дорогостоящих опций, таких как внешний усилитель.

Фазовый шум более чем на 6 дБ ниже требований Intelsat для IBS и IDR. Это позволяет улучшить работу фазозависимых демодуляторов. Низкий уровент фазовых шумов делает преобразователь идеальным для использования в цифровых цепях с низким битрейтом, например, используемых в наземных станциях DAMA.

Удаленное управление устройством может осуществляться по интерфейсам EIA-232, EIA-485 и Ethernet по протоколам Telnet, SNMP, а также через предварительно установленный графический интерфейс пользователя. Контроль конфигурации, отслеживание статуса и настройка осуществляется посредством простых команд ASCII передаваемых через последовательный порт или с лицевой панели устройства. В качестве опции структура команд удаленного управления может быть изменена, чтобы подстроить управление устройством под существующее программное обеспечение.

Каждый преобразователь укомплектован съемным модулем, на котором располагаются соединители радиочастотного тракта и тракта промежуточной частоты. Модуль вставляется в отделение с задней стороны устройства и не требует дополнительного места снаружи. Модуль содержит соединители типов: SMA, для радиочастотного тракта, и BNC с импедансом 50 и 75 Ом для тракта промежуточной частоты.

Преобразователи используют встроенную запатентованную технологию переключения "Daisy Chain". Конструкция "Daisy Chain" удаляет реле, связанные с лотком переключателей централизованной защиты, и распределяет их по отдельным преобразователям. Таким образом, технология "Daisy Chain" успешно позоляет исключить шасси централизованого переключения, два источника питания, микропроцессор и несколько длинных дорогостоящих кабелей. Широко применяемая в устройствах Comtech EF технология "Daisy Chain" обеспечивает ценовое и маркетинговое преимущество.

Свернуть Развернуть
Основные возможности и технические характеристики

Повышающие преобразователи серии UT-4500 предназначены для преобразования сигналов с промежуточными частотами в полосе от 52 до 88 МГц или от 104 до 176 МГц (опционально от 50 до 90 МГц и от 100 до 180 МГц) в радиочастотные сигналы С- (4-8 ГГц)/ X- (8-12 ГГц) и Ku- диапазонов (12 - 18 ГГц), и могут применяться для протоколов связи SCPC, DAMA и TDMA, а также для преобразования сигналов HDTV и аналогового телевидения. Данные устройства отличаются высокой  надежностью и являются экономически-эффективным решением. Спектральная чистота и стабильность характеристик полностью удовлетворяют требованиям национальных, международных и региональных коммерческих сетей спутниковой связи.

Повышающие преобразователи Comtech EF обладают минимальным уровнем выходного сигнала +10 дБмВт при компрессии 1 дБ и стандартным коэффициентом усиления 35 дБ. Это позволяет использовать более длинные провода для подключения или компенсировать потери в тракте без использования дополнительных дорогостоящих опций, таких как внешний усилитель.

Фазовый шум более чем на 6 дБ ниже требований Intelsat для IBS и IDR. Это позволяет улучшить работу фазозависимых демодуляторов. Низкий уровент фазовых шумов делает преобразователь идеальным для использования в цифровых цепях с низким битрейтом, например, используемых в наземных станциях DAMA.

Удаленное управление устройством может осуществляться по интерфейсам EIA-232, EIA-485 и Ethernet по протоколам Telnet, SNMP, а также через предварительно установленный графический интерфейс пользователя. Контроль конфигурации, отслеживание статуса и настройка осуществляется посредством простых команд ASCII передаваемых через последовательный порт или с лицевой панели устройства. В качестве опции структура команд удаленного управления может быть изменена, чтобы подстроить управление устройством под существующее программное обеспечение.

Каждый преобразователь укомплектован съемным модулем, на котором располагаются соединители радиочастотного тракта и тракта промежуточной частоты. Модуль вставляется в отделение с задней стороны устройства и не требует дополнительного места снаружи. Модуль содержит соединители типов: SMA, для радиочастотного тракта, и BNC с импедансом 50 и 75 Ом для тракта промежуточной частоты.

Преобразователи используют встроенную запатентованную технологию переключения "Daisy Chain". Конструкция "Daisy Chain" удаляет реле, связанные с лотком переключателей централизованной защиты, и распределяет их по отдельным преобразователям. Таким образом, технология "Daisy Chain" успешно позоляет исключить шасси централизованого переключения, два источника питания, микропроцессор и несколько длинных дорогостоящих кабелей. Широко применяемая в устройствах Comtech EF технология "Daisy Chain" обеспечивает ценовое и маркетинговое преимущество.

Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Характеристики
Загрузить технические характеристики

Specifications
Available Models Frequency Range
C-Band UT-4505 5845 to 6425 MHz
UT-4505/E 6725 to 7025 MHz
UT-4505/F 6425 to 6725 MHz
UT-4505/G 5925 to 6725 MHz
UT-4505/H 5850 to 6650 MHz
UT-4505/I 5845 to 6725 MHz
UT-4505/J 7025 to 7075 MHz
UT-4505/K 5725 to 6425 MHz
UT-4505/M 5725 to 6725 MHz
UT-4505/N 5845 to 6475 MHz
Ku-Band UT-4514 14.00 to 14.50 GHz
UT-4514/C 12.75 to 13.25 GHz
UT-4514/D 13.75 to 14.50 GHz
UT-4514/E 14.70 to 15.00 GHz
UT-4514/F 12.75 to 14.50 GHz
UT-4514/G 14.50 to 15.35 GHz
UT-4518 17.30 to 18.10 GHz
UT-4518/E 17.30 to 18.40 GHz
X-Band UT-4579 (Legacy Model) 7900 to 8400 MHz
Conversion Dual, No Inversion
Step Size 125 KHz standard, 1 kHz optional
Preset Channels 32 Frequencies and Gains
Stability Over Time ± 0.5 x 10'9/Day
Stability Over Temperature ± 1 x 10-8 0 to 50°C, Opt. ± 5 x 10'9
IF Input
Noise Figure 13 dB Maximum at 0 dB Attenuation
Level -35 dBm Typical
Range 52 to 88 or 104 to 176 MHz Optional 50 to 90 MHz or 100 to 180 MHz (Contact factory with specific requirements
Impedance 50 or 75 Ω
Return Loss 23 dB Minimum with I/O Module or Switch Module
RF Output
Output Level +10 dBm at 1 dB Compression (Ku-Band) +13 dBm at 1 dB Compression (X-Band) +17 dBm at 1 dB Compression (C- Band)
Intermodulation -38 dBc at 0 dBm Output SCL (X- & Ku-Band) -50 dBc at 0 dBm Output SCL (C-Band)
Carrier Mute -70 dBc
Non-Carrier Spurious -80 dBm
Carrier Spurious -65 dBc at 0 dBm Output
AM to PM 0.17dB at -5 dBm Out
Return Loss 20 dB Minimum with IO Module 18 dB Minimum with Switch Module
Impedance 50 Ω
Transfer
Gain 35 dB ± 2 dB
Attenuation Adjust 0 to 25 in 0.25 dB Steps 0.1 dB Steps Optional
Gain Stability ± 0.25 dB/Day
Ripple ± 0.25 dB (± 18 MHz) Optional ± 20 MHz 0.75 dB (± 36 MHz) Optional ± 40 MHz (Contact factory with specific requirements)
Slope 0.05 dB/MHz
IF Bandwidth 36 or 72 MHz, Optional 40 or 80 MHz (Contact factory with specific requirements)
External Reference
Input, either 5 or 10 MHz Option @ +3 dBm
Optional 10 MHz Rear Panel Reference Output
Group Delay
Linear 0.03 ns/MHz
Parabolic 0.01 ns/MHz2
Ripple 1.0 ns Peak-to-Peak
Phase Noise
Limit (dBc/Hz) Typical (dBc/Hz)
UT-4505 UT-4505/X UT-4505 UT-4505/X
100 Hz -80 -69 -83 -72
1 KHz -89 -79 -92 -82
10 KHz -95 -89 -97 -92
100 KHz -105 -99 -109 -102
1 MHz -120 -109 -124 -112
Limit (dBc/Hz) Typical (dBc/Hz)
UT-4514 UT-4514/F, UT-4518, & UT-4518/E UT-4514 UT-4514/F, UT-4518, & UT-4518/E
100 Hz -72 -66 -79 -69
1 KHz -79 -76 -82 -79
10 KHz -89 -86 -92 -89
100 KHz -98 -96 -101 -99
1 MHz -110 -106 -114 -109
Limit (dBc/Hz) Typical (dBc/Hz)
UT-4579 (Legacy Model) UT-4579 (Legacy Model)
100 Hz -69 -79
1 KHz -79 -82
10 KHz -89 -92
100 KHz -100 -102
1 MHz -110 -112
Remote Control (Rear Panel)
Comm Port RS-485 or RS-232C, RJ-45 for Ethernet
Indicators (Front Panel)
Power On Green LED
Mute Yellow LED
Remote Yellow LED
Reference Yellow LED
Stored Fault Red LED
Fault Red LED
Test Points (Front Panel)
RF Sample SMA, -20 dBc Nominal
IF Sample BNC, -20 dBc Nominal
Optional L.O. Sample
Power
Voltage 90 to 250 VAC Auto ranging, optional -48 VDC
Frequency 47 to 63 Hz
Dissipation 60 W
Environmental
Temperature 32 to 122°F (0 to 50°C)
Altitude 10,000 Feet MSL
Humidity 0 to 95% Relative Humidity
Physical
Dimensions (1RU) 1.75” x 19” x 22”
 (height x width x depth) (4.45 x 48.30 x 55.90 cm)
 Weight 15 lbs (7.0 kg)
MTBF
49,740 hrs (calculated)
> 100,000 hrs. (field experience)
Summary Alarm
Relay Closure I Form C
