Усилитель мощности ламповый серии C-Band до 2 кВт

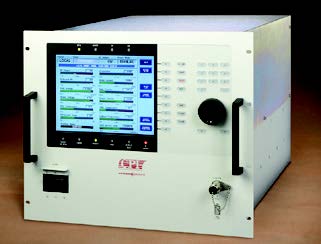

Серия ЛБВ C-диапазон
Для увеличения картинки наведите мышкой
Серия ЛБВ C-диапазонСерия ЛБВ C-диапазон
Серия ЛБВ C-диапазонСерия ЛБВ C-диапазон

Наличие: По запросу

По запросу
По запросу
По запросу



CPI Electron Device Business

CPI’s Electron Device Business (EDB) focuses on component products used in the generation, amplification, transmission and reception of microwave signals. CPI EDB includes the operations of:

CPI’s Beverly Microwave Division (BMD)

Located in Beverly, Massachusetts since 1947, CPI BMD has earned a reputation as one of the world’s premier microwave companies and its products play a critical role in military, industrial and scientific applications… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

CPI - Усилитель на базе ЛБВ TL22CI

CPI - усилитель мощности на базе ЛБВ TL22CI Для C- диапазона.

TL22CI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами C- диапазона на частотах от 5,85 до 6,65 ГГц (доступно опциональное расширение диапазона) и способный выдавать пиковую мощность до 2250 Вт (1000 Вт непрерывная мощность). Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232 и RS-422/485 (опционально Ethernet). Устройство на 30% меньше стандартных гибридных усилителей мощности и на 50% эффективнее GaN твердотельных усилителей мощности. Усилители данной серии являются одними из самых эффективных по выдаваемой мощности в отрасли.

Интуитивно понятная микропроцессорная логика с интегрированным компьютерным интерфейсом, цифровое измерение параметров, регулирование ослабления резистивным диодом, опциональный линеаризатор для улучшения параметров интермодуляции и опциональный повышающий преобразователь частоты с модемами С- диапазона.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации.

Усилитель удовлетворяет требованиям:

  • Международного Стандарта по Безопасности EN-60215
  • Стандарту по электромагнитной совместимости 2004/108/EC
  • Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2
  • Стандарта по нанесению маркировки CE

Компания CPI осуществлет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

  • Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц , или от 5,85 до 6,725 ГГц, или от 5,85 до 7,075 ГГц
  • Выходная мощность: не менее 60 дБмВт (1 кВт)
  • Коэффициент усиления: не менее 70 дБ
  • Уровень фазовых шумов на 10 дБ ниже требований IESS-308/309
  • КСВН входа/выхода: не более 1,25:1
  • Уровень паразитных сигналов: ниже -60 дБн
  • Входной РЧ соединитель: N-тип (гнездо)
  • Выходной РЧ соединитель: волноводный фланец  CPR-137G
  • РЧ порт контроля выходных сигналов: N-тип (гнездо)
  • Интерфейс удаленного управления RS-232 и RS-422/485 (4-х проводный) (опционально Ethernet)
  • Габариты (Ш x В x Г): 483 x 400 x 610 мм (19", 9 HU)
  • Вес: не более 70,5 кг
Опции:
  • Панель удаленного управления
  • Подсистемы резарвирования и комбинирования мощности
  • Повышающий преобразователь частоты L- диапазона
  • Встроенный линеаризатор
  • Внешний приемный режекторный фильтр
  • Интерфейс Ethernet
  • TWT LifeExtender™ - продлевает срок службы ЛБВ

CPI - Усилитель на базе ЛБВ T5CI

CPI - усилитель мощности на базе ЛБВ T5CI Для C- диапазона.

T5CI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами C- диапазона на частотах от 5,85 до 6,65 ГГц (опционально можно расширить диапазон до 6,725 или до 7,075 ГГц) и способный выдавать до 750 Вт непрерывной мощности. Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем, а также системой регулировки уровня, может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232, RS-422/485 и Ethernet. Архитектура на базе шины CAN повышает надежность и устойчивость к шумам.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации. Загрузка обновлений прошивки и конфигурации системы осуществляется через порт USB.

Усилитель удовлетворяет требованиям:
  • - Международного Стандарта по Безопасности EN-60215
  • - Стандарту по электромагнитной совместимости 2004/108/EC
  • - Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2

Компания CPI осуществлет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

  • Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц, или от 5,85 до 6,725 ГГц или от 5,85 до 7,075 ГГц
  • Выходная мощность: не менее 58,25 дБмВт (665 Вт)
  • Коэффициент усиления: не менее 70 дБ
  • Уровень фазовых шумов на 12 дБ ниже требований IESS-308/309
  • КСВН входа/выхода: не более 1,3:1
  • Уровень паразитных сигналов: ниже -70 дБн
  • Входной РЧ соединитель: N-тип (гнездо)
  • Выходной РЧ соединитель: волноводный фланец  CPR-137G
  • РЧ порт контроля выходных сигналов: N-тип (гнездо)
  • Интерфейс удаленного управления RS-232 и RS-422/485, RJ-45 Ethernet
  • Габариты (Ш x В x Г): 483 x 222 x 610 мм (19", 5 HU)
  • Вес: 35 кг

Опции:

  • Панель удаленного управления
  • Подсистемы резарвирования и комбинирования мощности
  • Повышающий преобразователь частоты L- диапазона
  • Встроенный линеаризатор
  • Совместимость с протоколом SNMP
  • Внешний приемный режекторный фильтр
  • Набор для эксплуатации в условиях больших высот/ температур
  • TWT LifeExtender™/ LifePredictor - продлевает срок службы ЛБВ/ оценивает остаточный ресурс ЛБВ

CPI - Усилитель на базе ЛБВ T22CI

CPI - усилитель мощности на базе ЛБВ T22CI Для C- диапазона.

T22CI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами C- диапазона на частотах от 5,85 до 6,65 ГГц или от 5,85 до 7,075 ГГц и способный выдавать 2250 Вт непрерывной мощности. Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232 и RS-422/485 (опционально Ethernet). Устройство на 30% меньше стандартных гибридных усилителей мощности.

Усилитель разработан на базе высокоэффективной спиральной ЛБВ с рекуперацией с учетом многолетнего опыта работы в оборонной и авиационной промышленности. Контрукция коллектора позволяет нормально эксплуатировать прибор при максимальной непрерывной выходной мощности.

Интуитивно понятная микропроцессорная логика с интегрированным компьютерным интерфейсом, цифровое измерение параметров, регулирование ослабления резистивным диодом, опциональный линеаризатор для улучшения параметров интермодуляции и опциональный повышающий преобразователь частоты с модемами С- диапазона.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации.

Усилитель удовлетворяет требованиям:
  • Международного Стандарта по Безопасности EN-60215
  • Стандарту по электромагнитной совместимости 2004/108/EC
  • Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2
  • Стандарта по нанесению маркировки CE

Компания CPI осуществлет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

  • Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц или от 5,85 до 7,075 ГГц
  • Выходная мощность: 63 дБмВт (2 кВт)
  • Коэффициент усиления: не менее 70 дБ
  • Уровень фазовых шумов на 10 дБ ниже требований IESS-308/309
  • КСВН входа/выхода: не более 1,3:1
  • Уровень паразитных сигналов: ниже -60 дБн
  • Входной РЧ соединитель: N-тип (гнездо)
  • Выходной РЧ соединитель: волноводный фланец  CPR-137G
  • РЧ порт контроля выходных сигналов: N-тип (гнездо)
  • Интерфейс удаленного управления RS-232 и RS-422/485 (4-х проводный) (опционально Ethernet)
  • Габариты (Ш x В x Г): 483 x 400 x 610 мм (19", 9 HU)
  • Вес: не более 70,5 кг

Опции:

  • Панель удаленного управления
  • Подсистемы резарвирования и комбинирования мощности
  • Повышающий преобразователь частоты L- диапазона
  • Встроенный линеаризатор
  • Внешний приемный режекторный фильтр
  • Интерфейс Ethernet
  • TWT LifeExtender™ - продлевает срок службы ЛБВ
Свернуть Развернуть
Основные возможности и технические характеристики

CPI - Усилитель на базе ЛБВ TL22CI

CPI - усилитель мощности на базе ЛБВ TL22CI Для C- диапазона.

TL22CI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами C- диапазона на частотах от 5,85 до 6,65 ГГц (доступно опциональное расширение диапазона) и способный выдавать пиковую мощность до 2250 Вт (1000 Вт непрерывная мощность). Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232 и RS-422/485 (опционально Ethernet). Устройство на 30% меньше стандартных гибридных усилителей мощности и на 50% эффективнее GaN твердотельных усилителей мощности. Усилители данной серии являются одними из самых эффективных по выдаваемой мощности в отрасли.

Интуитивно понятная микропроцессорная логика с интегрированным компьютерным интерфейсом, цифровое измерение параметров, регулирование ослабления резистивным диодом, опциональный линеаризатор для улучшения параметров интермодуляции и опциональный повышающий преобразователь частоты с модемами С- диапазона.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации.

Усилитель удовлетворяет требованиям:

  • Международного Стандарта по Безопасности EN-60215
  • Стандарту по электромагнитной совместимости 2004/108/EC
  • Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2
  • Стандарта по нанесению маркировки CE

Компания CPI осуществлет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

  • Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц , или от 5,85 до 6,725 ГГц, или от 5,85 до 7,075 ГГц
  • Выходная мощность: не менее 60 дБмВт (1 кВт)
  • Коэффициент усиления: не менее 70 дБ
  • Уровень фазовых шумов на 10 дБ ниже требований IESS-308/309
  • КСВН входа/выхода: не более 1,25:1
  • Уровень паразитных сигналов: ниже -60 дБн
  • Входной РЧ соединитель: N-тип (гнездо)
  • Выходной РЧ соединитель: волноводный фланец  CPR-137G
  • РЧ порт контроля выходных сигналов: N-тип (гнездо)
  • Интерфейс удаленного управления RS-232 и RS-422/485 (4-х проводный) (опционально Ethernet)
  • Габариты (Ш x В x Г): 483 x 400 x 610 мм (19", 9 HU)
  • Вес: не более 70,5 кг
Опции:
  • Панель удаленного управления
  • Подсистемы резарвирования и комбинирования мощности
  • Повышающий преобразователь частоты L- диапазона
  • Встроенный линеаризатор
  • Внешний приемный режекторный фильтр
  • Интерфейс Ethernet
  • TWT LifeExtender™ - продлевает срок службы ЛБВ

CPI - Усилитель на базе ЛБВ T5CI

CPI - усилитель мощности на базе ЛБВ T5CI Для C- диапазона.

T5CI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами C- диапазона на частотах от 5,85 до 6,65 ГГц (опционально можно расширить диапазон до 6,725 или до 7,075 ГГц) и способный выдавать до 750 Вт непрерывной мощности. Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем, а также системой регулировки уровня, может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232, RS-422/485 и Ethernet. Архитектура на базе шины CAN повышает надежность и устойчивость к шумам.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации. Загрузка обновлений прошивки и конфигурации системы осуществляется через порт USB.

Усилитель удовлетворяет требованиям:
  • - Международного Стандарта по Безопасности EN-60215
  • - Стандарту по электромагнитной совместимости 2004/108/EC
  • - Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2

Компания CPI осуществлет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

  • Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц, или от 5,85 до 6,725 ГГц или от 5,85 до 7,075 ГГц
  • Выходная мощность: не менее 58,25 дБмВт (665 Вт)
  • Коэффициент усиления: не менее 70 дБ
  • Уровень фазовых шумов на 12 дБ ниже требований IESS-308/309
  • КСВН входа/выхода: не более 1,3:1
  • Уровень паразитных сигналов: ниже -70 дБн
  • Входной РЧ соединитель: N-тип (гнездо)
  • Выходной РЧ соединитель: волноводный фланец  CPR-137G
  • РЧ порт контроля выходных сигналов: N-тип (гнездо)
  • Интерфейс удаленного управления RS-232 и RS-422/485, RJ-45 Ethernet
  • Габариты (Ш x В x Г): 483 x 222 x 610 мм (19", 5 HU)
  • Вес: 35 кг

Опции:

  • Панель удаленного управления
  • Подсистемы резарвирования и комбинирования мощности
  • Повышающий преобразователь частоты L- диапазона
  • Встроенный линеаризатор
  • Совместимость с протоколом SNMP
  • Внешний приемный режекторный фильтр
  • Набор для эксплуатации в условиях больших высот/ температур
  • TWT LifeExtender™/ LifePredictor - продлевает срок службы ЛБВ/ оценивает остаточный ресурс ЛБВ

CPI - Усилитель на базе ЛБВ T22CI

CPI - усилитель мощности на базе ЛБВ T22CI Для C- диапазона.

T22CI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами C- диапазона на частотах от 5,85 до 6,65 ГГц или от 5,85 до 7,075 ГГц и способный выдавать 2250 Вт непрерывной мощности. Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232 и RS-422/485 (опционально Ethernet). Устройство на 30% меньше стандартных гибридных усилителей мощности.

Усилитель разработан на базе высокоэффективной спиральной ЛБВ с рекуперацией с учетом многолетнего опыта работы в оборонной и авиационной промышленности. Контрукция коллектора позволяет нормально эксплуатировать прибор при максимальной непрерывной выходной мощности.

Интуитивно понятная микропроцессорная логика с интегрированным компьютерным интерфейсом, цифровое измерение параметров, регулирование ослабления резистивным диодом, опциональный линеаризатор для улучшения параметров интермодуляции и опциональный повышающий преобразователь частоты с модемами С- диапазона.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации.

Усилитель удовлетворяет требованиям:
  • Международного Стандарта по Безопасности EN-60215
  • Стандарту по электромагнитной совместимости 2004/108/EC
  • Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2
  • Стандарта по нанесению маркировки CE

Компания CPI осуществлет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

  • Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц или от 5,85 до 7,075 ГГц
  • Выходная мощность: 63 дБмВт (2 кВт)
  • Коэффициент усиления: не менее 70 дБ
  • Уровень фазовых шумов на 10 дБ ниже требований IESS-308/309
  • КСВН входа/выхода: не более 1,3:1
  • Уровень паразитных сигналов: ниже -60 дБн
  • Входной РЧ соединитель: N-тип (гнездо)
  • Выходной РЧ соединитель: волноводный фланец  CPR-137G
  • РЧ порт контроля выходных сигналов: N-тип (гнездо)
  • Интерфейс удаленного управления RS-232 и RS-422/485 (4-х проводный) (опционально Ethernet)
  • Габариты (Ш x В x Г): 483 x 400 x 610 мм (19", 9 HU)
  • Вес: не более 70,5 кг

Опции:

  • Панель удаленного управления
  • Подсистемы резарвирования и комбинирования мощности
  • Повышающий преобразователь частоты L- диапазона
  • Встроенный линеаризатор
  • Внешний приемный режекторный фильтр
  • Интерфейс Ethernet
  • TWT LifeExtender™ - продлевает срок службы ЛБВ
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Характеристики
Загрузить технические характеристики

750 W C-Band TouchPowerTM Touchscreen TWTA
Specification Model T5CI
Output Frequency 5.85 to 6.65 GHz, 5.850 to 6.725 GHz or 5.850 to 7.075 GHz
Output Power (min.)
TWT
Flange (Psat, CW)

750 W (58.75 dBm) min.
665 W (58.25 dBm) min.
Gain 70 dB min. at rated power, 80 dB max; 72 dB min. at small signal, 85 dB max.
RF Level Adjust Range 0 to 30 dB (via PIN diode attenuator) typ, 0.1 dB steps
Gain Stability Over temp, constant drive Over ±10°C , constant drive ±0.25 dB/24 hour max,max. at constant drive and temperature, after 30 minute warmup 2.0 dB pk-pk max. at 48.25 dBm output power, -10°C to +55°C 1.5 dB pk-pk max. at 48.25 dBm output power
Small Signal Gain Slope ±0.04 dB/MHz max.
Small Signal Gain Variation 1.0 dB pk-pk max. across any 80 MHz; 3.5 dB pk-pk max. across full band (4.0 dB pk-pk max. with Iinearizer)
Input/Output VSWR 1.3:1 max.
Load VSWR 2.0:1 continuous operation; 1.5:1 for full spec. compliance; any value operation without damage
Phase Noise -12 dB IESS-308/309 phase noise profile; -52 dBc AC fundamentals (50/60 Hz); -50 dBc sum of spurs (370 Hz to 1 MHz)
AM/PM Conversion 2.5°∕dB max. for a single-carrier at 7 dB below rated power. Improves to 2.0°∕dB typ. at 3 dB OBO with optional linearizer
Harmonic Output -70 dBc at rated power, second and third harmonics
Noise Density <-150 dBW/4 kHz, 3.4 to 4.2 GHz; <-70 dBW/4 kHz passband
NPR -19 dB at 4 dB OBO with optional linearizer
Intermodulation - with respect to each or two equal carriers 5 MHz apart -23 dBc or better at 51.13 dBm;
-27 dBc or better at 55.25 dBm with linearizer
Spectral Regrowth -30 dBc at 1 symbol rate at 3 dB OBO with optional linearizer, QPSK and OQPSK
Group Delay (over any 40 MHz) 0.01 ns/MHz linear max; 0.005 ns/MHz2 parabolic max; 0.5 ns pk-pk ripple max.
Primary Power Voltage: Single phase, 208-240 VAC ±10%; Frequency: 47-63 Hz, 15 A max.
Power Consumption 2.2 kVA typ. at Psat; 2.4 kVA max; 1.8 kVA typ. at Plin
Power Factor 0.95 min; 0.99 typ.
Inrush Current 200% max.
Ambient Temperature -10°C to +55°C operating, -54°C to +71°C non-operating
Relative Humidity 95% non-condensing
Altitude 10,000 ft. with standard adiabatic derating of 2°C∕1000 ft. operating; 50,000 ft. non-operating
Shock and Vibration Designed for normal transportation environment per section 514.4 MIL-STD-810G. Designed to withstand 20G at 11 ms (1/2 sine pulse in non-operating condition)
Cooling Forced Air with integral blower. Rear air intake and exhaust. Maximum external pressure loss allowable: 0.5” water column
Connections RF Input: Type N Female; RF output: CPR137 grooved waveguide flange; RF output monitor: Type N Female
M&C Interface RJ45 Ethernet, includes embedded GUI control; RS422/485, RS232 serial interface
USB Port Download/Upload software, logs
Dimensions, W x H x D 19 x 8.75 x 24 inches (483 x 222 x 610 mm)
Weight 78 lbs (35 kg) nom.
Heat Dissipation 1,440 watts to duct; 360 watts to room
Acoustic noise 68 dBA (as measured at 3 ft.) nom.
2.25 kW C-Band TWT Amplifier
Specification Model T22CI
Output Frequency 5.85 to 6.65 GHz or 5.85 - 7.075 GHz
Output Power (min.)
TWT CW Power
Flange CW Power

2250 W (63.54 dBm) min.
2000 W (63.00 dBm) min.
Instantaneous Bandwidth 800 MHz (1225 MHz optional)
Gain 70 dB min.
RF Level Adjust Range 0 to 30 dB (via PIN diode attenuator) typ, 0.1 dB steps
Gain Stability Over temp, constant drive ±0.25 dB/24 hour max,max. at constant drive and temperature, after 30 minute warmup
±1.0 dB typ. over operating temperature range
Small Signal Gain Slope ±0.02 dB/MHz max.
Small Signal Gain Variation 0.5 dB pk-pk max. across any 40 MHz; 3.0 dB pk-pk max. across the 500 MHz band (4.0 dB pk-pk with optional linearizer);
4.0 dB pk-pk max. across 1225 MHz band; 5.0 dB pk-pk max. with linearizer option;
6.0 dB pk-pk max. across 1225 MHz band with BUC option; 7.0 dB pk-pk max. across 1225 MHz band with BUC and lin options
Input/Output VSWR 1.3:1 max.
Load VSWR 1.7:1 for full spec. compliance; any value operation without damage
Phase Noise 10 dB below IESS-308/309 phase noise profile; -50 dBc AC fundamentals related; -47 dBc sum of spurs
Prime power AC line unbalance not to exceed 3%. Excess imbalance may cause an increase in residual RF noise (AM, FM and PM). Phase noise increase is typically 2.5 dB/% imbalance.
AM/PM Conversion 6.0°∕dB max; with optional linearizer, can be tuned to 2.5°∕dB max.
Harmonic Outputs -60 dBc max.
Noise Density <-150 dBW/4 kHz from 3.4 to 4.2 GHz; <-65 dBW/4 kHz from 4.2 to 12 GHz (<-60 dBW/4 kHz passband with linearizer option); -110 dBW/4 kHz from 12.0 to 40.0 GHz
Intermodulation - with respect to each of two equal carriers 5 MHz apart -23.5 dBc max. from 5.850 to 6.425 GHz at 400 W output power (-25 dBc max. at 890 W with optional linearizer);
-20 dBc max. from 6.425 to 7.075 GHz at output level of 400 W output power (-23 dBc max. at 890 W with optional linearizer)
Group Delay 0.02 ns/MHz linear max; 0.002 ns/MHz2 parabolic max; 0.5 ns pk-pk ripple max.
Primary Power Voltage: Three phase with neutral and ground, 208 VAC ±10% with or without neutral OR 380 to 415 VAC;
Frequency: 47-63 Hz ±10% five wire;
AC current harmonic content: less than 20%, primarily fifth and seventh harmonics.
Harmonics must be considered when choosing UPS sources.
Power Consumption 7.0 kVA max
6.7 kVA typ. at 2000 W output power
3.9 kVA typ. at 400 W output power
2.9 kVA typ. at 0 W at DC
Power Factor 0.90 min; 0.99 typ.
Ambient Temperature -10°C to +50°C operating; -54°C to +71°C non-operating
Relative Humidity 95% non-condensing
Altitude 10,000 ft. with standard adiabatic derating of 2°C∕1000 ft. operating; 50,000 ft. non-operating
Shock and Vibration Designed for normal transportation environment per Section 514.4 MIL-STD-810E. Designed to withstand 20g at 11 ms (1/2 sine pulse) in non-operating condition
Cooling Forced air with integral blower. Maximum external pressure loss allowable: 0.25 inch water gauge.
Connections RF Input: Type N Female; RF output: CPR-137G waveguide flange, grooved, threaded, UNF 2B 10-32;
RF output monitor: Type N Female
M&C Interface RS-232 and RS-422/485 (4-wire) (Ethernet optional)
Weight and Dimensions 155 lbs (70.5 kg) max. / 19 W x 15.75 H x 24 D inches (483 W x 400 H x 610 D mm)

2.25 kW C-Band SuperLinear TWT Amplifier
Specification Model TL22CI
Output Frequency 5.85 to 6.65 GHz or 5.85 to 6.725 GHz 5.85 to 7.075 GHz
Output Power (min.)
TWT Peak Power
Flange Peak Power
Guaranteed CW Power at Flange
Maximum CW Power at Flange

2250 W (63.54 dBm) min.
2000 W (63.00 dBm) min.
1000 W (60.00 dBm) min.
1120 W (60.50 dBm) max.
Note on Output Power This amplifier guarantees 1000 W of CW power at the flange. The peak power specifications are provided so that desired backoff may be more easily calculated.
Gain 75 dB at rated power, 78 dB at small signal
RF Level Adjust Range 0 to 30 dB (via PIN diode attenuator) typ, 0.1 dB steps
Gain Stability Over temp, constant drive ±0.25 dB/24 hour max,max. at constant drive and temperature, after 30 minute warmup ±1.0 dB typ. over operating temperature range
Small Signal Gain Slope ±0.02 dB/MHz max.
Small Signal Gain Variation 0.5 dB pk-pk max. over any 40 MHz
(1.0 dB pk-pk max. with linearizer);
3.0 dB pk-pk max. across 800 MHz
(4.0 dB pk-pk max. with linearizer)
0.5 dB pk-pk max. over any 40 MHz
(1.0 dB pk-pk max. with linearizer);
4.0 dB pk-pk max. across 1225 MHz
(5.0 dB pk-pk max. with linearizer)
Input/Output VSWR 1.25:1 max.
Load VSWR 1.7:1 for full spec. compliance; any value operation without damage
Phase Noise 10 dB below IESS-308/309 phase noise profile; -50 dBc AC fundamentals related; -47 dBc sum of spurs; Prime power AC line unbalance not to exceed 3%. Excess imbalance may cause an increase in residual RF noise (AM, FM and PM). Phase noise increase is typically 2.5 dB/% imbalance.
AM/PM Conversion 6°/dB max. With optional linearizer, can be tuned to 2°/dB max. (2.5°/dB max. for 5.850 to 6.725 GHz HPA with lin)
Harmonic Output -60 dBc max.
Noise Density -150 dBW/4 kHz from 3.7 to 4.2 GHz; -65 dBW/4 kHz from 4.2 to 12.0 GHz (-60 dBW/4 kHz from 4.2 to 12.0 GHz with linearizer option) -110 dBW/MHz from 12.0 to 40.0 GHz
Intermodulation - with respect to each of 2 equal carriers 5 MHz apart -23.5 dBc max, 5.850 - 6.425 GHz at 400 W output power without linearizer (-25 dBc max. @ 890 W w/linearizer);
-22 dBc max., 6.425 - 6.650 GHz (or 6.725 GHz) at 400 W output power without linearizer
 (-24 dBc max. at 890 W w/linearizer)
-23.5 dBc max, 5.850 - 6.425 GHz at 400 W output power without linearizer (-25 dBc max. @ 890 W w/linearizer);
-20 dBc max., 6.425 - 7.075 GHz at 400 W output power without linearizer (-23 dBc max. 890 W w/linearizer)
Group Delay 0.01 ns/MHz linear max; 0.001 ns/MHz2 parabolic max; 0.5 ns pk-pk ripple max.
Primary Power All ratings are ±10%, 47-63 Hz, 5-wire, 3-phase with neutral and ground: 200 to 240 VAC (with or w/o neutral); 380 to 415 VAC AC current harmonic content: less than 20%, primarily fifth and seventh harmonics. Harmonics must be considered when choosing UPS sources.
Power Consumption 5.5 kVA max; 4.5 kVA typ. at 1000 W output power; 2.5 kVA typ. at 100 W output power
Power Factor 0.90 min; 0.95 typ.
Ambient Temperature -10°C to +50°C operating; -54oC to +71oC non-operating
Relative Humidity 95% non-condensing
Altitude 10,000 ft. with standard adiabatic derating of 2°C∕1000 ft. operating; 50,000 ft. non-operating
Shock and Vibration Designed for normal transportation environment per Section 514.4 MIL-STD-810E. Designed to withstand 20g at 11 ms (1/2 sine pulse) in non-operating condition
Cooling Forced air with integral blower. Maximum external pressure loss allowable: 0.25 inch water gauge.
Connections RF Input: Type N Female; RF output: CPR-137 waveguide flange, grooved, threaded, UNF 2B 10-32; RF output monitor: Type N Female
M&C Interface RS-232 and RS-422/485 (4-wire) (Ethernet optional)
Weight and Dimensions 155 lbs (70.5 kg) max. / 19 W x 15.75 H x 24 D inches (483 W x 400 H x 610 D mm)

Производитель
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
ЛБВ TL22CI
Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц , или от 5,85 до 6,725 ГГц, или от 5,85 до 7,075 ГГц Выходная мощность: не менее 60 дБмВт
По запросу
- шт +
ЛБВ T5CI
Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц, или от 5,85 до 6,725 ГГц или от 5,85 до 7,075 ГГц Выходная мощность: не менее 58,25 дБмВт
По запросу
- шт +
ЛБВ T22CI
Диапазон частот выходных сигналов: от 5,85 до 6,65 ГГц или от 5,85 до 7,075 ГГц Выходная мощность: 63 дБмВт
По запросу
- шт +
Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.
Отзывы
Добавить отзыв
Оцените товар:
Ваше имя
Достоинства

Недостатки

Комментарий

Символы на картинке


KIDDER51
14 октября 2021
Список просмотренных товаров пуст
Список избранного пуст
Ваша корзина пуста
Помощь
Ошибка на сайте? Выдели её и нажми Ctrl+Enter
