Обзор

Основные возможности и технические характеристики

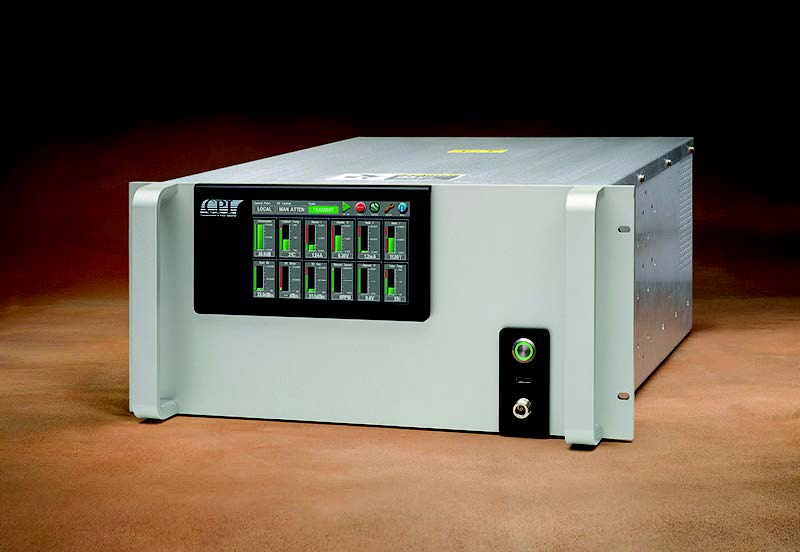

T5DI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами DBS- диапазона (прямое спутниковое вещание) на частотах от 17,3 до 18,4 ГГц и способный выдавать до 750 Вт непрерывной мощности. Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем, а также системой регулировки уровня, может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232, RS-422/485 и Ethernet. Архитектура на базе шины CAN повышает надежность и устойчивость к шумам.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации. Загрузка обновлений прошивки и конфигурации системы осуществляется через порт USB.

Усилитель удовлетворяет требованиям:

Международного Стандарта по Безопасности EN-60215
Стандарту по электромагнитной совместимости 2004/108/EC
Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2

Компания CPI осуществляет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

Диапазон частот выходных сигналов: от 17,3 до 18,1 ГГц, или от 17,3 до 18,4 ГГц
Выходная мощность: не менее 58 дБмВт (630 Вт)
Коэффициент усиления: не менее 70 дБ
Уровень фазовых шумов на 12 дБ ниже требований IESS-308/309
КСВН входа/выхода: не более 1,3:1
Уровень паразитных сигналов: ниже -70 дБн
Входной РЧ соединитель: SMA (гнездо)
Выходной РЧ соединитель: волноводный фланец WR-62G
РЧ порт контроля выходных сигналов: SMA (гнездо)
Интерфейс удаленного управления RS-232 и RS-422/485, RJ-45 Ethernet
Габариты (Ш x В x Г): 483 x 222 x 610 мм (19", 5 HU)
Вес: 35 кг

Опции:

Панель удаленного управления
Подсистемы резарвирования и комбинирования мощности
Повышающий преобразователь частоты L- диапазона
Встроенный линеаризатор
Совместимость с протоколом SNMP
Внешний приемный режекторный фильтр
Набор для эксплуатации в условиях больших высот/ температур
TWT LifeExtender™/ LifePredictor - продлевает срок службы ЛБВ/ оценивает остаточный ресурс ЛБВ

Свернуть Развернуть

Основные возможности и технические характеристики

T5DI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами DBS- диапазона (прямое спутниковое вещание) на частотах от 17,3 до 18,4 ГГц и способный выдавать до 750 Вт непрерывной мощности. Данный усилитель идеально подходит для работы транпортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем, а также системой регулировки уровня, может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232, RS-422/485 и Ethernet. Архитектура на базе шины CAN повышает надежность и устойчивость к шумам.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации. Загрузка обновлений прошивки и конфигурации системы осуществляется через порт USB.

Усилитель удовлетворяет требованиям:

Международного Стандарта по Безопасности EN-60215
Стандарту по электромагнитной совместимости 2004/108/EC
Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2

Компания CPI осуществляет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

Диапазон частот выходных сигналов: от 17,3 до 18,1 ГГц, или от 17,3 до 18,4 ГГц
Выходная мощность: не менее 58 дБмВт (630 Вт)
Коэффициент усиления: не менее 70 дБ
Уровень фазовых шумов на 12 дБ ниже требований IESS-308/309
КСВН входа/выхода: не более 1,3:1
Уровень паразитных сигналов: ниже -70 дБн
Входной РЧ соединитель: SMA (гнездо)
Выходной РЧ соединитель: волноводный фланец WR-62G
РЧ порт контроля выходных сигналов: SMA (гнездо)
Интерфейс удаленного управления RS-232 и RS-422/485, RJ-45 Ethernet
Габариты (Ш x В x Г): 483 x 222 x 610 мм (19", 5 HU)
Вес: 35 кг

Опции:

Панель удаленного управления
Подсистемы резарвирования и комбинирования мощности
Повышающий преобразователь частоты L- диапазона
Встроенный линеаризатор
Совместимость с протоколом SNMP
Внешний приемный режекторный фильтр
Набор для эксплуатации в условиях больших высот/ температур
TWT LifeExtender™/ LifePredictor - продлевает срок службы ЛБВ/ оценивает остаточный ресурс ЛБВ

Свернуть Развернуть
