Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: Серия ЛБВ Ku-диапазон

Обзор

Основные возможности и технические характеристики

TL12UI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами Ku- диапазона на частотах от 12,75 до 14,50 ГГц, от 12,75 до 14,8 ГГц или от 13,75 до 14,8 ГГц и способный выдавать пиковую мощность до 1250 Вт (540 Вт непрерывная мощность). Данный усилитель идеально подходит для работы транспортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232 и RS-422/485 (опционально Ethernet). Устройство на 30% меньше стандартных гибридных усилителей мощности и на 50% эффективнее GaN твердотельных усилителей мощности. Усилители данной серии являются одними из самых эффективных по выдаваемой мощности в отрасли.

Интуитивно понятная микропроцессорная логика с интегрированным компьютерным интерфейсом, цифровое измерение параметров, регулирование ослабления резистивным диодом, опциональный линеаризатор для улучшения параметров интермодуляции и опциональный повышающий преобразователь частоты с модемами С- диапазона.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации.

Усилитель удовлетворяет требованиям:

Международного Стандарта по Безопасности EN-60215
Стандарту по электромагнитной совместимости 2004/108/EC
Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2
Стандарта по нанесению маркировки CE

Компания CPI осуществляет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

Диапазон частот выходных сигналов: от 12,75 до 14,5 ГГц , или от 12,75 до 14,8 ГГц, или от 13,75 до 14,8 ГГц
Выходная мощность: не менее 57,33 дБмВт (540 Вт)
Коэффициент усиления: не менее 70 дБ
Уровень фазовых шумов на 10 дБ ниже требований IESS-308/309
КСВН входа/выхода: не более 2,0:1
Уровень паразитных сигналов: ниже -60 дБн
Входной РЧ соединитель: N-тип (гнездо)
Выходной РЧ соединитель: волноводный фланец WR75
РЧ порт контроля выходных сигналов: N-тип (гнездо)
Интерфейс удаленного управления RS-232 и RS-422/485 (4-х проводный) (опционально Ethernet)
Габариты (Ш x В x Г): 483 x 400 x 610 мм (19", 9 HU)
Вес: не более 70,5 кг

Опции:

Панель удаленного управления
Подсистемы резервирования и комбинирования мощности
Повышающий преобразователь частоты L- диапазона
Встроенный линеаризатор
Внешний приемный режекторный фильтр
Интерфейс Ethernet
TWT LifeExtender™ - продлевает срок службы ЛБВ

Свернуть Развернуть

Основные возможности и технические характеристики

TL12UI - это компактный усилитель на базе лампы бегущей волны, работающий с сигналами Ku- диапазона на частотах от 12,75 до 14,50 ГГц, от 12,75 до 14,8 ГГц или от 13,75 до 14,8 ГГц и способный выдавать пиковую мощность до 1250 Вт (540 Вт непрерывная мощность). Данный усилитель идеально подходит для работы транспортабельных и стационарных наземных станциях где существует повышенные требования к компактности и уровню выходной мощности. Управление усилителем может осуществляться как вручную через сенсорный дисплей или удаленно по интерфейсам RS232 и RS-422/485 (опционально Ethernet). Устройство на 30% меньше стандартных гибридных усилителей мощности и на 50% эффективнее GaN твердотельных усилителей мощности. Усилители данной серии являются одними из самых эффективных по выдаваемой мощности в отрасли.

Интуитивно понятная микропроцессорная логика с интегрированным компьютерным интерфейсом, цифровое измерение параметров, регулирование ослабления резистивным диодом, опциональный линеаризатор для улучшения параметров интермодуляции и опциональный повышающий преобразователь частоты с модемами С- диапазона.

Модульная конструкция, индикаторы и встроенная система самодиагностики позволяют легко провести техническое обслуживание на месте эксплуатации.

Усилитель удовлетворяет требованиям:

Международного Стандарта по Безопасности EN-60215
Стандарту по электромагнитной совместимости 2004/108/EC
Стандарту по эмиссии гармонических составляющих тока EN-61000-3-2
Стандарта по нанесению маркировки CE

Компания CPI осуществляет клиентскую поддержку по всему миру 24/7 и располагает более чем 20 заводскими центрами технического обслуживания.

Особенности:

Диапазон частот выходных сигналов: от 12,75 до 14,5 ГГц , или от 12,75 до 14,8 ГГц, или от 13,75 до 14,8 ГГц
Выходная мощность: не менее 57,33 дБмВт (540 Вт)
Коэффициент усиления: не менее 70 дБ
Уровень фазовых шумов на 10 дБ ниже требований IESS-308/309
КСВН входа/выхода: не более 2,0:1
Уровень паразитных сигналов: ниже -60 дБн
Входной РЧ соединитель: N-тип (гнездо)
Выходной РЧ соединитель: волноводный фланец WR75
РЧ порт контроля выходных сигналов: N-тип (гнездо)
Интерфейс удаленного управления RS-232 и RS-422/485 (4-х проводный) (опционально Ethernet)
Габариты (Ш x В x Г): 483 x 400 x 610 мм (19", 9 HU)
Вес: не более 70,5 кг

Опции:

Панель удаленного управления
Подсистемы резервирования и комбинирования мощности
Повышающий преобразователь частоты L- диапазона
Встроенный линеаризатор
Внешний приемный режекторный фильтр
Интерфейс Ethernet
TWT LifeExtender™ - продлевает срок службы ЛБВ

Свернуть Развернуть

Комплектация

Узнайте по тел.: +7 (495) 105 96 88
Напишите нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Реестр СИ не требуется

Характеристики

Загрузить технические характеристики

1.25 kW Extended Ku-Band SuperLinear® TWT Amplifiers
Specification Model	Model TL12UI
Output Frequency	12.75 to 14.80 GHz	12.75 to 14.50 GHz	13.75 to 14.80 GHz
Output Power (min.)
TWT Peak Power	1250 W (60.97 dBm) min.
Flange Peak	1000 W (60.00 dBm) min.
Power Guaranteed CW Power at Flange	540 W (57.33 dBm) min.
Maximum CW Power at Flange	600 W (57.78 dBm) max.
Note on Output Power	This amplifier guarantees 540 W of CW power at the flange. The peak power specifications are provided so that desired backoff may be more easily calculated.
Gain	70 dB min.
RF Level Adjust Range	0 to 30 dB (via PIN diode attenuator) typ, 0.1 dB steps
Gain Stability Over temp, constant drive	±0.25 dB/24 hour max,max. at constant drive and temperature, after 30 minute warmup ±1.0 dB typ. over operating temperature range
Small Signal Gain Slope	0.02 dB/MHz max.
Small Signal Gain Variation	1.0 dB pk-pk max. over any 80 MHz (1.5 dB pk-pk max. with linearizer); 4.5 dB pk-pk max. across 2050 MHz (6.5 dB pk-pk max. with linearizer)	1.0 dB pk-pk max. over any 80 MHz (1.5 dB pk-pk max. with linearizer); 4.0 dB pk-pk max. across 1750 MHz (6.0 dB pk-pk max. with linearizer)	1.0 dB pk-pk max. over any 80 MHz (1.5 dB pk-pk max. with linearizer); 3.5 dB pk-pk max. across 1050 MHz (5.0 dB pk-pk max. with linearizer)
Input/Output VSWR	1.3:1 max.
Load VSWR	1.5:1 for full spec. compliance; any value without damage; 2.0:1 continuous operation
Phase Noise	12 dB below IESS-308/309 phase noise profile; -50 dBc AC fundamentals related; -47 dBc sum of spurs; Prime power AC line unbalance not to exceed 3%. Excess imbalance may cause an increase in residual RF noise (AM, FM and PM). Phase noise increase is typically 2.5 dB/% imbalance.
AM/PM Conversion	6.0°∕dB max for single carrier at 57 dBm output power with linearizer (at 54.5 dBm without linearizer)
Harmonic Outputs	-60 dBc max.
Noise Density	<-150 dBW/4 kHz from 10.0 to 12.7 GHz; <-70 dBW/4 kHz, transmit band <-105 dBW/4 kHz, 18 to 26 GHz; <-125 dBW/4 kHz, 26 to 40 GHz	<-150 dBW/4 kHz from 10.0 to 11.7 GHz; <-70 dBW/4 kHz, transmit band <-105 dBW/4 kHz, 18 to 26 GHz; <-125 dBW/4 kHz, 26 to 40 GHz	<-150 dBW/4 kHz from 10.0 to 12.7 GHz; <-70 dBW/4 kHz, transmit band <-105 dBW/4 kHz, 18 to 26 GHz; <-125 dBW/4 kHz, 26 to 40 GHz
Intermodulation - with respect to each of 2 equal carriers 5 MHz apart	-23 dBc max. with linearizer at 500 W total output power; -22 dBc without linearizer at 200 W total output power
Group Delay	0.01 ns/MHz linear max; 0.001 ns/MHz2 parabolic max; 0.5 ns pk-pk ripple max.
Primary Power	Voltage: Three phase with neutral and ground, 208 VAC ±10% with or without neutral OR 380 to 415 VAC; Frequency: 47-63 Hz ±10% five wire; AC current harmonic content: less than 20%, primarily fifth and seventh harmonics. Harmonics must be considered when choosing UPS sources.
Power Consumption	2.3 kVA typ. at 540 W output power
Power Factor	0.95 min; 0.99 typ.
Ambient Temperature	-10°C to +50°C operating; -54°C to +71°C non-operating
Relative Humidity	95% non-condensing
Altitude	10,000 ft. with standard adiabatic derating of 2°C∕1000 ft. operating; 50,000 ft. non-operating
Shock and Vibration	Designed for normal transportation environment per Section 514.4 MIL-STD-810E. Designed to withstand 20g at 11 ms (1/2 sine pulse) in non-operating condition
Cooling	Forced air with integral blower. Maximum external pressure loss allowable: 0.25 inch water gauge.
Connections	RF Input: Type N Female; RF output: WR75 waveguide flange, grooved, threaded, UNF 2B 10-32; RF output monitor: Type N Female
M&C Interface	RS-232 and RS-422/485 (4-wire) (Ethernet optional)
Weight and Dimensions	155 lbs (70.5 kg) max. / 19 W x 15.75 H x 24 D inches (483 W x 400 H x 610 D mm)

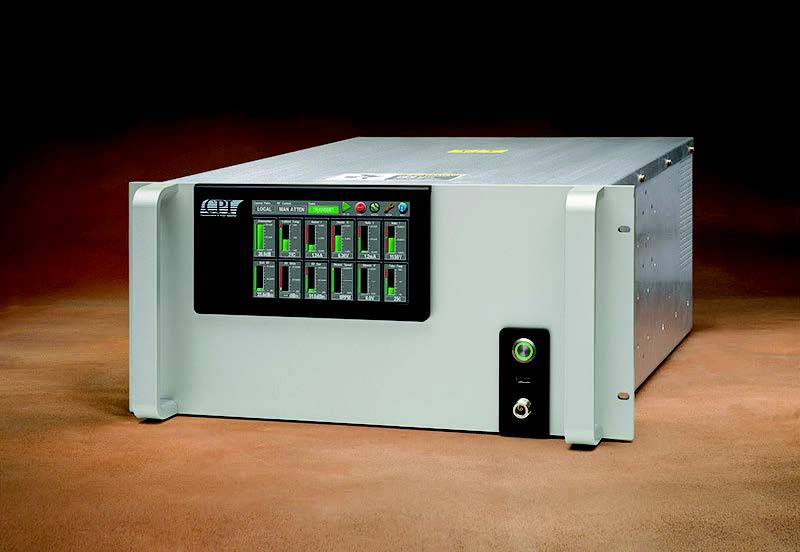

750 W Ku-Band TouchPowerTM Touchscreen TWTA
Specification	Model T5UI
Output Frequency	13.75 to 14.50 GHz, 12.75 to 14.50 GHz or 13.75 to 14.80 GHz
Output Power (min.) TWT Flange (Psat, CW)	750 W (58.75 dBm) min. 650 W (58.13 dBm) min.
Gain	70 dB min. at rated power, 80 dB max; 70 dB min. at small signal, 85 dB max.
RF Level Adjust Range	0 to 30 dB (via PIN diode attenuator), 0.1 dB steps
Gain Stability Over temp, constant drive Over ±10°C , constant drive	±0.25 dB/24 hour max,max. at constant drive and temperature, after 30 minute warmup 2.0 dB pk-pk max. at 48.13 dBm output power, -10°C to +55°C 1.5 dB pk-pk max. at 48.13 dBm output power
Small Signal Gain Slope	±0.04 dB/MHz max.
Small Signal Gain Variation	1.0 dB pk-pk max. across any 80 MHz; 2.5 dB pk-pk max. across 750 or 1050 MHz (3.0 dB with linearizer); 4.5 dB pk-pk max. across 1750 MHz (5.0 dB with linearizer)
Input/Output VSWR	1.3:1 max.
Load VSWR	2.0:1 continuous operation; 1.5:1 for full spec. compliance; any value operation without damage
Phase Noise	-12 dB IESS-308/309 phase noise profile; -52 dBc AC fundamentals (50/60 Hz); -50 dBc sum of spurs (370 Hz to 1 MHz)
AM/PM Conversion	2.5°∕dB max. for a single-carrier at 7 dB below rated power. Improves to 2.0°∕dB typ. at 3 dB OBO with optional linearizer
Harmonic Output	-70 dBc at rated power, second and third harmonics
Noise Density	<-150 dBW/4 kHz, 10.70 to 12.75 GHz; <-70 dBW/4 kHz passband; <-65 dBW/4 kHz passband with linearizer option
NPR	-19 dB at 4 dB OBO with optional linearizer
Intermodulation - with respect to each or two equal carriers 5 MHz apart	-23 dBc or better at 51.13 dBm; -26 dBc or better at 55.13 dBm with linearizer
Spectral Regrowth	-30 dBc at 1 symbol rate at 3 dB OBO with optional linearizer, QPSK and OQPSK
Group Delay (over any 80 MHz)	0.01 ns/MHz linear max; 0.005 ns/MHz2 parabolic max; 0.5 ns pk-pk ripple max.
Primary Power	Voltage: Single phase, 208-240 VAC ±10%; Frequency: 47-63 Hz, 15 A max.
Power Consumption	2.2 kVA typ. at Psat; 2.4 kVA max; 1.8 kVA typ. at Plin
Power Factor	0.95 min; 0.99 typ.
Inrush Current	200% max.
Ambient Temperature	-10°C to +55°C operating, -54°C to +71°C non-operating
Relative Humidity	95% non-condensing
Altitude	10,000 ft. with standard adiabatic derating of 2°C∕1000 ft. operating; 50,000 ft. non-operating
Shock and Vibration	Designed for normal transportation environment per section 514.4 MIL-STD-810G. Designed to withstand 20G at 11 ms (1/2 sine pulse in non-operating condition)
Cooling	Forced Air with integral blower. Rear air intake and exhaust. Maximum external pressure loss allowable: 0.5” water column
Connections	RF Input: Type N Female; RF output: WR75 grooved waveguide flange; RF output monitor: Type N Female
M&C Interface	RJ45 Ethernet, includes embedded GUI control; RS422/485, RS232 serial interface
USB Port	Download/Upload software, logs
Dimensions, W x H x D	19 x 8.75 x 24 inches (483 x 222 x 610 mm)
Weight	78 lbs (35 kg) nom.
Heat Dissipation	1,440 watts to duct; 360 watts to room
Acoustic noise	68 dBA (as measured at 3 ft.) nom.

Производитель

CPI

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

	ЛБВ TL12UI	Диапазон частот выходных сигналов: от 12,75 до 14,5 ГГц , или от 12,75 до 14,8 ГГц, или от 13,75 до 14,8 ГГц Выходная мощность: не менее 57,33 дБмВт	По запросу	- шт +
	ЛБВ T5UI	Диапазон частот выходных сигналов: от 13,75 до 14,5 ГГц, или от 12,75 до 14,5 ГГц, или от 13,75 до 14,8 ГГц Выходная мощность: не менее 58,13 дБмВт	По запросу	- шт +
