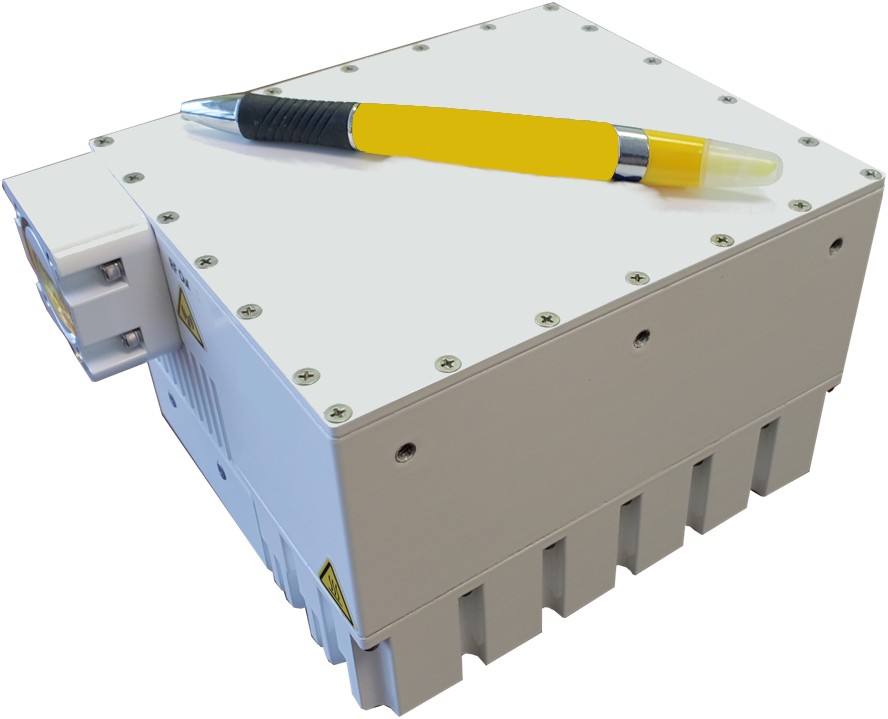

SpacePath Communications - Твердотельные усилители мощности STS 250/300/400/500K

SpacePath Communications - серия STS 250/300/400/500K для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS 250/300/400/500K объединяет в одном корпусе твердотельный усилитель мощности сигналов на базе GaN технологий и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают возможностью измерения уровня мощности входных и выходных сигналов, системой принудительного воздушного охлаждения, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность: 54 дБмВт (250 Вт), 55 дБмВт (315 Вт), 56 дБмВт (400 Вт), 57 дБмВт (500 Вт)
• Коэффициент усиления: от 75 до 77 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Уровень фазовых шумов на 8-10 дБ ниже требований IESS308/309
• Уровень паразитных сигналов ниже -60 дБн
• Высокая линейность
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Защита от перегрузок
• Измерение уровня мощности входных и выходных сигналов - детектор среднеквадратических значений
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Размеры: 480 x 290 x 242,5 мм
• Вес: 34 кг

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Автоматическая регулировка уровня (АРУ)
• Внешняя панель для удаленного управления в исполнении для монтажа в аппаратурную стойку 19"

SpacePath Communications - Твердотельные усилители мощности STS150/200K

SpacePath Communications - серия STS150/200K для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS150/200K объединяет в одном корпусе твердотельный усилитель мощности сигналов на базе GaN технологий и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают системой принудительного воздушного охлаждения, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность: 52 дБмВт (160 Вт), 53 дБмВт (200 Вт)
• Коэффициент усиления: от 75 до 77 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Уровень фазовых шумов на 8-10 дБ ниже требований IESS308/309
• Уровень паразитных сигналов ниже -60 дБн
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: CPR137
• Защита от перегрузок
• Измерение уровня мощности входных и выходных сигналов - детектор среднеквадратических значений
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Размеры: 390 x 225 x 110 мм
• Вес: 12 кг

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Автоматическая регулировка уровня (АРУ)

SpacePath Communications - Твердотельные усилители мощности STS90K Super Compact

SpacePath Communications - серия STS90K Super Compact для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS90K Super Compact объединяет в одном корпусе твердотельный усилитель мощности сигналов на базе GaN технологий и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают встроенным циркулятором на выходном радиочастотном тракте, встроенными источниками питания постоянного и переменного тока, системой принудительного воздушного охлаждения, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность:49,6 дБмВт (90 Вт)
• Коэффициент усиления: от 72 до 75 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Уровень паразитных сигналов ниже -60 дБн
• Высокая линейность
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Встроенный циркулятор в выходном тракте для защиты от высоких уровней КСВН
• Защита от перегрузок
• Измерение уровня мощности выходных сигналов
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Размеры: 190 x 167,5 x 105 мм
• Вес: 4,5 кг

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Измерение уровней выходной мощности - детектор среднеквадратических значений

SpacePath Communications - Твердотельные усилители мощности STS80/100/125

SpacePath Communications - серия STS80/100/125 для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS80/100/125 объединяет в одном корпусе твердотельный усилитель мощности сигналов на базе GaN технологий и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают портом для контроля выходных сигналов радиочастотного тракта, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность: 49 дБмВт (80 Вт), 50 дБмВт (100 Вт), 51 дБмВт (125 Вт)
• Коэффициент усиления: от 75 до 77 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Уровень фазовых шумов на 8-10 дБ ниже требований IESS308/309
• Уровень паразитных сигналов ниже -60 дБн
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Защита от перегрузок
• Измерение уровня мощности входных и выходных сигналов
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Размеры: 345 x 215 x 100 мм
• Вес: 8 кг

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Автоматическая регулировка уровня (АРУ)

SpacePath Communications - Твердотельные усилители мощности STS20/40/50/65K Super Compact

SpacePath Communications - серия STS20/40/50/65K Super Compact для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS20/40/50/65K Super Compact объединяет в одном корпусе твердотельный усилитель мощности сигналов на базе GaN технологий и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают встроенным циркулятором на выходном радиочастотном тракте, системой принудительного воздушного охлаждения, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность: 43 дБмВт (20 Вт), 46 дБмВт (40 Вт), 47 дБмВт (50 Вт), 48 дБмВт (63 Вт)
• Коэффициент усиления: от 72 до 75 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Уровень фазовых шумов на 6 дБ ниже требований IESS308/309
• Уровень паразитных сигналов ниже -60 дБн
• Высокая линейность
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Встроенный циркулятор в выходном тракте для защиты от высоких уровней КСВН
• Защита от перегрузок
• Измерение уровня мощности выходных сигналов
• Возможность замены охлаждающих вентиляторов в полевых условиях
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Размеры: 140 x 150 x 95 мм
• Вес: 2,5 кг

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Измерение уровней выходной мощности - детектор среднеквадратических значений

SpacePath Communications - Твердотельные усилители мощности STS40/50/60K

SpacePath Communications - серия STS40/50/60K для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS40/50/60K объединяет в одном корпусе твердотельный усилитель мощности сигналов на базе GaN технологий и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают встроенным циркулятором на выходном радиочастотном тракте, системой принудительного воздушного охлаждения, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность: от 46 дБмВт (40 Вт), 47 дБмВт (50 Вт), 48 дБмВт (63 Вт)
• Коэффициент усиления: от 72 до 75 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Уровень фазовых шумов на 6 дБ ниже требований IESS308/309
• Уровень паразитных сигналов ниже -60 дБн
• Высокая линейность
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Встроенный циркулятор в выходном тракте для защиты от высоких уровней КСВН
• Защита от перегрузок
• Измерение уровня мощности выходных сигналов
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Размеры: 165 x 165 x 94 мм
• Вес: 2,5 кг

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Источник питания переменного тока с автоподстройкой
• Измерение уровней выходной мощности - детектор среднеквадратических значений

SpacePath Communications - Твердотельные усилители мощности STS16/20/25K

SpacePath Communications - серия STS16/20/25K для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS16/20/25K объединяет в одном корпусе твердотельный усилитель мощности сигналов и повышающий преобразователь частоты и представляет собой наикомпактнейшее легковесное и эффективное решение для эксплуатации вне помещений на открытом воздухе, доступное на сегодняшний день. Продукты серии обладают встроенным циркулятором на выходном радиочастотном тракте, системой принудительного воздушного охлаждения, широкими возможностями в части мониторинга и управления по интерфейсу Ethernet и через последовательные и аналоговые интерфейсы, а также превосходными радиочастотными характеристиками. Серия предназначена для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 14,0 до 14,5 ГГц и от 13,75 до 14,5 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1450 МГц  и от 950 до 1700 МГц
• Выходная мощность: от 42 дБмВт (16 Вт), 43 дБмВт (20 Вт), 44 дБмВт (25 Вт)
• Коэффициент усиления: от 72 до 75 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Размеры: 165 x 165 x 95 мм
• Вес: 2,5 кг
• Рабочая температура окружающей среды: от - 40 до +60 °C
• Уровень фазовых шумов на 6 дБ ниже требований IESS308/309
• Уровень паразитных сигналов ниже -60 дБн
• Встроенный циркулятор в выходном тракте для защиты от высоких уровней КСВН
• Измерение уровня мощности выходных сигналов - детектор среднеквадратических значений

• Встроенный тактовый генератор опорного сигнала 10 МГц
• Набор для монтажа на антенну
• Источник питания переменного тока с автоподстройкой

SpacePath Communications - Твердотельные усилители мощности STS8/12/16KUFL

SpacePath Communications - серия STS8/12/16KUFL для эксплуатации вне помещений.

Системы усилителей мощности с повышающими преобразователями частоты.

Входные сигналы L- диапазона. Выходные сигналы Ku- диапазона.

Серия устройств STS8/12/16KUFL объединяет в себе твердотельный усилитель мощности и повышающий преобразователь частоты на базе GaN технологий, и предназначена для эксплуатации вне помещений на открытом воздухе. Компактные размеры устройства и низкая потребляемая мощность позволяют обеспечить достаточный отвод тепла за счет пассивной конвекции, поэтому вентилилятор для охлаждения для данной серии не используется. Устройство обладает встроенным источником питания постоянного тока и поддерживает режим питания от батарей, выходной тракт усилителя укомплектован циркулятором для защиты от высоких уровней КСВН. Удаленное управление устройством может осуществляться по последовательным и аналоговым интерфейсам, а также по интерфейсу Ethernet. Малый вес и размер позволяют напрямую соединять радиочастотный выходной соединитель устройств со входом рупорной антенны, что позволяет снизить потери в выходном тракте. Это  делает серию STS8/12/16KUFL идеальной для применения в портативных, мобильных станциях, а также в терминалах с очень малой апертурой стационарных наземных станций.

• Диапазон частот выходных сигналов: от 13,75 до 14,50 ГГц
• Диапазон частот входных сигналов промежуточной частоты: от 950 до 1700 МГц
• Выходная мощность: 39 дБмВт (8 Вт),  41 дБмВт (12,5 Вт) или 42 дБмВт (16 Вт)
• Коэффициент усиления: от 69 до 72 дБ
• Неравномерность коэффициента усиления: ± 1,5 дБ во всем диапазоне частот
• Входной соединитель для сигнала промежуточной частоты: N-тип (гнездо)
• Выходной РЧ соединитель: WR75
• Размеры: 145 x 135 x 100 мм
• Вес: 2,75 кг
• Потребляемая мощность всего 130 Вт при выходной РЧ мощности 16 Вт
• Рабочая температура окружающей среды: от - 40 до +55 °C
• Уровень паразитных сигналов ниже -60 дБн
• Встроенный изолятор в выходном тракте для защиты от высоких уровней КСВН
• Измерение уровня мощности выходных сигналов
