Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

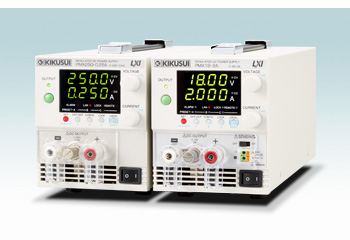

Компактный источник питания постоянного тока СЕРИЯ PMX - A

Компактная высокопроизводительная система с последовательным регулятором

LAN (LXI-совместимый/ USB / RS232C в качестве стандартного интерфейса

Бесплатная загрузка (версия с ограниченной функциональностью) программного обеспечения для создания последовательности «Wavy»

Стандартная функция сетевых возможностей обеспечивает расширенные применения обычного тестирования

Новое поколение компактных источников питания

СЕРИЯ PMX - A

Система с последовательным регулятором с отличными шумовыми характеристиками
Высокое разрешение настройки - напряжение: 1 мВ, ток: 0,1 мА (PMX18-2A)
Широкий диапазон вариантов мощности (доступно 9 моделей)
LAN (LX-совместимый) / USB / RS232C в качестве стандартного интерфейса
Внешнее аналоговое дистанционное управление
Выход сигнала мониторинга и сигнала состояния
Функция приоритетного запуска в режиме CV, CC (для предотвращения перегрузки, когда ВКЛЮЧЕН выход)
Функция дистанционного измерения (модели с напряжением 18 В, 35 В)
Блокировка клавиш, функция памяти с 3-х позиционной предустановкой

Серия PMX-A является компактным высокопроизводительным источником питания постоянного тока, который обеспечивает стабилизированное напряжение (CV) и стабилизированный ток (CC). Он разработан для повышения эффективности работы при настольном использовании. Для этой цели выходные клеммы расположены на передней панели и имеют эргономичную конструкцию, так что жгуты проводов для электрических нагрузок можно легко подключать простым движением пальцев.

Кроме того, для впуска и выпуска внутреннего воздуха используется система принудительного воздушного охлаждения, поэтому устройство можно установить в стойку с минимумом свободного места. Кроме того, серия PMX-A оснащена интерфейсами LAN, USB и RS232C в качестве стандартных интерфейсов, необходимых для работы системы. В частности, интерфейс LAN позволяет вам управлять и контролировать электропитание через веб-браузеры на персональных компьютерах, смартфонах, планшетах и других оконечных устройствах. Кроме того, серия PMX-A является LXI-совместимым (расширение интерфейса LAN для контрольно-измерительных приборов) сертифицированным продуктом, поэтому ее можно легко подключить к вашей измерительной системе через интерфейс LAN. Серия PMX-A также оснащена функцией дистанционного измерения (только для моделей с напряжением 18 В, 35 В), выходом аналогового внешнего управления / мониторинга, различными защитными функциями, функцией памяти и другими функциями.

Система с последовательным регулятором с отличными шумовыми характеристиками

Высокая стабильность и низкий уровень шума пульсаций

Серия PMX-A основана на конденсатор- ном типе входа конструкции последова- тельного регулятора, выходной сигнал которого может генерироваться с низким уровнем шума и с низкой пульсацией по сравнению с конструкци- ей устройства с импульсным стабилиза- тором.

Бесплатная загрузка программного обеспечения для создания последовательности «Wavy»

Ограниченная функция дополнительного программного обеспечения для создания последовательностей и управления «SD025-PMX (Wavy для PMX)» доступна для бесплатной загрузки. Для получения более подробной информации, пожалуйста, обратитесь к следующему разделу, а также посетите наш веб-сайт.

Прикладное программное обеспечение
Программное обеспечение для создания последовательности
SD025-PMX (Wavy для PMX)
Программное обеспечение, поддерживающее автоматическое тестирование источника питания. И это позволяет вам легко создавать и редактировать данные поселдовательности с помощью мыши!

SD025-PMX (Wavy для PMX) является прикладным программным обеспечением, которое поддерживает создание последователь- ности и работу источника питания и электронной нагрузки компа- нии Kikusui. Программное обеспечение «Wavy» позволяет вам визуально с помощью мыши создавать и редактировать последо- вательности без знания языка программирования. Оно позволяет вам управлять источником питания так же, как и контроллером дистанционного управления, для мониторинга напряжения и тока, регистрации данных и т. д.

Свернуть Развернуть

Основные возможности и технические характеристики

Компактный источник питания постоянного тока СЕРИЯ PMX - A

Компактная высокопроизводительная система с последовательным регулятором

LAN (LXI-совместимый/ USB / RS232C в качестве стандартного интерфейса

Стандартная функция сетевых возможностей обеспечивает расширенные применения обычного тестирования

Новое поколение компактных источников питания

СЕРИЯ PMX - A

Система с последовательным регулятором с отличными шумовыми характеристиками
Высокое разрешение настройки - напряжение: 1 мВ, ток: 0,1 мА (PMX18-2A)
Широкий диапазон вариантов мощности (доступно 9 моделей)
LAN (LX-совместимый) / USB / RS232C в качестве стандартного интерфейса
Внешнее аналоговое дистанционное управление
Выход сигнала мониторинга и сигнала состояния
Функция приоритетного запуска в режиме CV, CC (для предотвращения перегрузки, когда ВКЛЮЧЕН выход)
Функция дистанционного измерения (модели с напряжением 18 В, 35 В)
Блокировка клавиш, функция памяти с 3-х позиционной предустановкой

Система с последовательным регулятором с отличными шумовыми характеристиками

Высокая стабильность и низкий уровень шума пульсаций

Бесплатная загрузка программного обеспечения для создания последовательности «Wavy»

Свернуть Развернуть

Комплектация

Узнайте по тел.: +7 (495) 105 96 88
Напишите нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Номер в госреестре

85035-22

Наименование СИ

Источники питания постоянного тока

Обозначение типа СИ

PMX

Изготовитель

"Kikusui Electronics Corp.", Япония

Срок свидетельства или заводской номер

30.03.2027

Глоссарий спецификаций, том 1.
Глоссарий спецификаций, том 2.
3-minute tutorial : Just What Is Ripple Noise
Glossary of SPEC SHEET Vol.4

Характеристики

Загрузить технические характеристики

Модель			PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
Входное электропитание переменного тока
Номинальные входные параметры			100 В перем. тока * 1 , 50 Гц / 60 Гц, одна фаза
Диапазон входного напряжения			± 10 %
Диапазон входной частоты			от 47 Гц до 63 Гц
Пусковой ток (МАКС.) *2			макс. 50 А или менее	макс. 60 А или менее	макс. 45 А или менее	макс. 60 А или менее	макс. 65 А или менее	макс. 55 А или менее	макс. 40 А или менее	макс. 55 А или менее	макс. 40 А или менее
Мощность (МАКС.) *3			150 ВА	310 ВА	150 ВА	310 ВА	230 ВА	210 ВА	210 ВА	230 ВА	170 ВА
Выход
Номинальные параметры	Выходное напряжение		18.00 В	18.00 В	35.00 В	35.00 В	70.00 В	110.0 В	250.0 В	350.0 В	500.0 В
	Выходной ток		2.000 А	5.000 А	1.000 А	3.000 А	1.000 А	0.600 А	0.250 А	0.200А	0.100 А
	Выходная мощность		36 Вт	90 Вт	35 Вт	105 Вт	70 Вт	66 Вт	62.5 Вт	70 Вт	50 Вт
Напряжение	Диапазон настройки		0 В - 18.90 В	0 В - 18.90 В	0 В - 36.75 В	0 В - 36.75 В	0 В - 73.5 В	0 В - 115.5 В	0 В - 262.5 В	0 В - 367.5 В	0 В - 525.0 В
	Разрешение настройки *4		1 мВ				2 мВ	10 мВ
	Точность настройки		± (0,2 % от установл. знач. +0,1 % номин. знач.)
	Нестабильность выходных параметров *5		±1 мВ	±1 мВ	±3 мВ	±3 мВ	±5 мВ	±7 мВ	±15 мВ	±25 мВ	±30 мВ
	Нестабильность выходных параметров по нагрузке *6		±2 мВ	±5 мВ	±3 мВ	±4 мВ	±5 мВ	±7 мВ	±15 мВ	±25 мВ	±30 мВ
	Характеристика переходного процесса *7		50 мкс				100 мкс
	Шум пульсаций (среднекв. знач.) *8		0.5 мВ				1 мВ	2 мВ	3 мВ	5 мВ	10 мВ
	Время нарастания *9	Номинальная нагрузка	120 мс или менее				150 мс или менее	120 мс или менее	120 мс или менее	150 мс или менее	120 мс или менее
		Без нагрузки	120 мс или менее				150 мс или менее	120 мс или менее	120 мс или менее	150 мс или менее	120 мс или менее
	Время падения *10	Номинальная нагрузка	50 мс или менее				50 мс или менее	50 мс или менее	50 мс или менее	80 мс или менее	50 мс или менее
		Без нагрузки	270 мс или менее	320 мс или менее	270 мс или менее	270 мс или менее	270 мс или менее	120 мс или менее	120 мс или менее	220 мс или менее	60 мс или менее
	Максимальное напряжение компенсации при дистанционном измерении (одна линия)		0.6 В				-
	Температурный коэффициент (ТИПОВОЙ)		100 10^-6 /°C
Ток	Диапазон настройки		0 А - 2.1 А	0 А - 5.25 А	0 А - 1.05 А	0 А - 3.15 А	0 А - 1.050 А	0 А - 0.630 А	0 А - 0.263 А	0 А - 0.210 А	0 А - 0.105 А
	Разрешение настройки*4		0.1 мА
	Точность настройки		± (0.3 % от установл. знач. +0.1 % номин. знач.)
	Нестабильность выходных параметров		±5 мА				±2 мА	±2 мА	±1 мА	±1 мА	±1 мА
	Нестабильность выходных параметров по нагрузке		±5 мА				±5 мА	±5 мА	±5 мА	±5 мА	±3 мА
	Шум пульсаций *о (среднекв. знач.) 8		1 мА	2 мА	1 мА	1 мА	1 мА
	Температурный коэффициент (ТИПОВОЙ)		200 10-6 /°C
Функция отображения
Отображение напряжения	Максимальное отображаемое значение		99,99 (фиксированная десятичная точка)					999,9 (фиксированная десятичная точка)
	Точность отображения *11		± (0.5 % от показаний +2 разряда)
Отображение тока	Максимальное отображаемое значение		9,999 (фиксированная десятичная точка)
	Точность отображения *11		± (1 % от показаний +5 разряда)
Отображение режимов работы	ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ ВЫХОДА		Включение выхода: СВЕТОДИОД OUTPUT (выход) горит зеленым цветом. Отключение выхода: СВЕТОДИОД OUTPUT гаснет.
	Работа в режиме стабилизированного напряжения (CV)		СВЕТОДИОД CV горит зеленым цветом.
	Работа в режиме стабилизированного тока (CC)		СВЕТОДИОД CC горит красным цветом
	Работа при аварийном сигнале		СВЕТОДИОД ALARM (аварийный сигнал) горит красным цветом, когда активирована функция защиты.
	Работа при дистанционном управлении		СВЕТОДИОД REMOTE (дистанционное управление) горит зеленым цветом в этом режиме.
		Работа с интерфейсом LAN	СВЕТОДИОД LAN горит или мигает в зависимости от состояния связи LAN. Состояние без неисправностей: горит зеленым цветом. Состояние неисправности: горит красным цветом. Состояние ожидания: горит оранжевым цветом. Состояние идентификации WEB: мигает зеленым цветом.
	Работа с блокировкой кнопок		СВЕТОДИОД LOCK (блокировка) горит зеленым цветом при блокировании кнопок.
	Предустановленная память		СВЕТОДИОД PRESET А, B или C (предустановка) горит зеленым цветом, когда используется предустановленное значение памяти
Функции защиты
Защита от перенапряжения (OVP)	Работа		Отключает выход, отображает OVP, и загорается светодиод ALARM (аварийный сигнал)
	Диапазон настройки		от 1.8 В до 19.8 В	от 1.8 В до 19.8 В	от 3.5 В до 38.5 В	от 3.5 В до 38.5 В	от 7 В до 77.00 В	от 11 В до 121.0 В	от 25 В до 275.0 В	от 35 В до 385.0 В	от 50 В до 550.0 В
			от 10 % до 110 % номинального выходного напряжения
	Точность настройки		± (1 % номин. знач.)
Защита от перегрузки по току (OCP)		Работа *12	Отключает выход, отображает OCP, и загорается светодиод ALARM (аварийный сигнал)
		Диапазон настройки	от 0.2 А до 2.2 А	от 0.5 А до 5.5 А	от 0.1 А до 1.1 А	от 0.3 А до 3.3 А	от 0.100 А до 1.100 А	от 0.060 А до 0.660 А	от 0.025 А до 0.275 А	от 0.020 А до 0.220 А	от 0.010 А до 0.110 А
			от 10 % до 110 % номинального выходного тока
		Диапазон настройки	± (1 % номин. знач.)
Защита от перегрева (OHP)		Работа	Отключает выход, отображает OHP, и загорается светодиод ALARM (аварийный сигнал)
Внешнее управление • Выходной сигнал
Выход сигнала монитора 13, 14	Монитор напряжения (VMON)	При номинальном выходном напряжении	10.00 В ±0.1 В
		При напряжении 0 В на выходе	0.00 В ±0.1 В
	Монитор тока (IMON)	При номинальном выходном токе	10.00 В ±0.1 В
		При токе 0 А на выходе	0.00 В ±0.1 В
Выход сигнала состояния 14, 15	СОСТОЯНИЕ OUTON (включение выхода)		Включается при включении выхода
	СОСТОЯНИЕ РЕЖИМА CV		Включается во время работы в режиме CV
	СОСТОЯНИЕ РЕЖИМА CC		Включается во время работы в режиме CC
	СОСТОЯНИЕ А1_М (аварийный сигнал)		Включается при активировании аварийного сигнала
	СОСТОЯНИЕ PWR ON (включение питания)		Включается при включении электропитания
Внешнее управление *16	EXT-V CV CONT (внешнее управление напряжением в режиме CV)		от 0 % до 100 % номинального выходного напряжения в диапазоне от 0 В до 10 В.
		Точность	1 % номин. знач. +10 мВ				1 % номин. знач.
	EXT-R CV CONT (внешнее управление сопротивлением в режиме CV)		от 0 % до 100 % номинального выходного напряжения в диапазоне от 0 Ом до 10 кОм.
		Точность	1 % номин. знач. +10 мВ				1 % номин. знач.
	EXT-V CC CONT (внешнее управление напряжением в режиме CV)		от 0 % до 100 % номинального выходного тока в диапазоне от 0 В до 10 В.
		Точность	1 % номин. знач. +5 мВ				1 % номин. знач.
	EXT-R CC CONT сопротивлением в режиме CV)		от 0 % до 100 % номинального выходного тока в диапазоне от 0 Ом до 10 кОм.
		Точность	1 % номин. знач. +5 мВ				1 % номин. знач.
	OUTPUT ON/OFF CONT (Управление включением / отключением выхода)		Возможные варианты логики: Включение выхода при использовании НИЗКОГО УРОВНЯ(от 0 В до 0,5 В) или замыкания цепи, выключение выхода при использовании ВЫСОКОГО УРОВНЯ (от 4,5 В до 5 В) или размыкания цепи. Включение выхода при использовании ВЫСОКОГО УРОВНЯ (от 4,5 В до 5 ВТ или размыкания цепи, выключение выхода при использовании НИЗКОГО УРОВНЯ (от 0 В до 0,5 В) или замыкания цепи.
Другие функции
Предустановленная память			Сохранение до 3 комбинаций значений настроек напряжения и тока.
Блокировка кнопок			Выбор из следующих трех режимов. Loc1: блокирует работу всех кнопок, кроме кнопки OUTPUT (выход) и кнопок предустановленной памяти А, B и C. Loc2: блокирует работу всех кнопок, кроме кнопки OUTPUT. Loc3: блокирует работу всех кнопок и поворотной ручки.
Модель			PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
Интерфейс
Общие характеристики	Программный протокол		IEEE Std 488.2-1992
	Командный язык		Соответствует спецификации SCPI 1999.0
RS232C	Аппаратное обеспечение		Соответствует спецификации EIA232D. 9-контактоный разъем D-SUB (штекер) *17 Скорость передачи: 19200 бит/с фиксированная, длина данных: 8 бит, стоповые биты: 1 бит, бит четности: нет, без управления потоком.
	Терминатор программного сообщения		LF (перевод строки) во время приема, LF во время передачи
USB	Аппаратное обеспечение		Соответствует спецификации USB 2.0. Скорость передачи:12 Мбит/с (полная скорость). Стандартная розетка типа B
	Терминатор программного сообщения		LF или EOM (конец сообщения) во время приема, LF + EOM во время передачи
	Класс устройства		Соответствует спецификациям класса устройств USBTMC-USB488
LAN	Аппаратное обеспечение		IEEE 802.3 100Base-TX / 10Base-T Ethernet соответствует базовой спецификации LXI-устройства 2011 Ред 1.4
			IPv4, разъем RJ-45 *18
	Коммуникационный протокол		VXI-11, HiSLIP, или SCPI-RAW
	Терминатор программного сообщения		VXI-11 и HiSLIP: LF или END во время приема, LF + END во время передачи SCPI-RAW: LF во время приема, LF во время передачи
Основные характеристики
Вес (только основной блок)			Приблизительно 5 кг (11.02 фунт)	Приблизительно 6 кг (13.23 фунт)	Приблизительно 5 кг (11.02 фунт)	Приблизительно 6 кг (13.23 фунт)	Приблизительно 6 кг (13.23 фунт)	Приблизительно 6 кг (13.23 фунт)	Приблизительно 6 кг (13.23 фунт)	Приблизительно 6 кг (13.23 фунт)	Приблизительно 6 кг (13.23 фунт)
Размеры (мм(дюйм)) (максимальные размеры)			107 (4.21") LLI×124 (4.88")(150 (5.91")) B×315 (12.40")(355 (13.98")) Г мм
Условия окружающей среды	Рабочая среда		Для использования внутри помещения, категория перенапряжения II
	Рабочая температура / Влажность при эксплуатации		от 0 °C до +40 °C / от 20 % до 85 % относительной влажности (без конденсации) (от 32 °F до +104 °F)
	Температура хранения/ Влажность при хранении		от -25 °C до +70 °C / 90 % или менее относительной влажности (без конденсации) (от -13 °F до +158 °F)
	Высота над уровнем моря		до 2000 м
Метод охлаждения			Принудительное воздушное охлаждение с использованием вентилятора
Полярность заземления			Возможно отрицательное или положительное заземление
Напряжение изоляции			±70 В постоянного тока
Выдерживаемое напряжение	Между входом и заземлением корпуса		Никаких отклонений от нормы при 1500 В переменного тока в течение 1 минуты
	Между входом и выходом		Никаких отклонений от нормы при 2100 В переменного тока в течение 1 минуты
	Между выходом и заземлением корпуса		Никаких отклонений от нормы при 1600 В переменного тока в течение 1 минуты				Никаких отклонений от нормы при 2000 В переменного тока в течение 1 минуты
Сопротивление изоляции	Между входом и заземлением корпуса Между входом и выходом Между выходом и заземлением корпуса		500 В пост. тока, 30 МОм или больше				1000 В пост. тока, 30 МОм или больше
Безопасность*19			Соответствует требованиям следующих директив и стандартов. Директива по низковольтному оборудованию 2014/35/EU EN 61010-1 (Класс I*2 0, степень загрязнения 2)
Электромагнитная совместимость *19			Соответствует требованиям следующих директив и стандартов. Директива по электромагнитной совместимости 2014/30/EU EN 61326-1 (Класс A21) , EN 55011 (Класс A21, Группа 1 *22) , EN 61000-3-2, EN 61000-3-3 Применимо при следующих условиях: Максимальная длина всех кабелей и проводов, подключенных к серии PMX-A, не должна превышать 3 м.
Аксессуары			Шнур питания: 1 шт. (Приблизительно 2,5 м). Упаковочный лист: 1 экз. Краткий справочник: японский язык: 1 экземпляр, английский язык: 1 экземпляр, китайский язык: 1 экземпляр. Техника безопасности: 1 экз. CD-ROM: 1 диск.

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

PMX18-2A	Компактный источник питания постоянного тока　0 - 18В/0 - 2A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX18-5A	Компактный источник питания постоянного тока　0 - 18В/0 - 5A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX35-1A	Компактный источник питания постоянного тока　0 - 35В/0 - 1A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX35-3A	Компактный источник питания постоянного тока　0 - 35В/0 - 3A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX70-1A	Компактный источник питания постоянного тока　0 - 70В/0 - 1A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX110-0.6A	Компактный источник питания постоянного тока　0 - 110В/0 - 0.6A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX250-0.25A	Компактный источник питания постоянного тока　0 - 250В/0 - 0.25A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX350-0.2A	Компактный источник питания постоянного тока　0 - 350В/0 - 0.2A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
PMX500-0.1A	Компактный источник питания постоянного тока　0 - 500В/0 - 0.1A, интерфейс LAN(LXI)/USB/RS232C	По запросу	- шт +
