Многоканальные компактные линейные источники питания до 32 В, 3 А, 2/3/4 канала, до 200 Вт

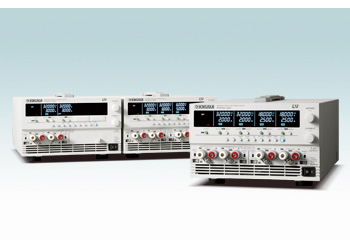

PMX-Multi
Для увеличения картинки наведите мышкой
PMX-MultiPMX-MultiPMX-MultiPMX-MultiPMX-MultiPMX-Multi
PMX-MultiPMX-MultiPMX-MultiPMX-MultiPMX-MultiPMX-Multi

Наличие: По запросу

По запросу
По запросу
По запросу

Источники питания постоянного тока PMX-Multi Подробнее




Японская компания Kikusui Electronics Corporation - производитель электронных измерительных приборов и оборудования для электропитания с 1951 года.

В 1983 году группа Kikusui подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Компактный источник питания постоянного тока с несколькими выходами серии PMX-Multi

Три модели с 2, 3 и 4 выходами
Каждый выход изолирован
Настройка с высоким разрешением (Напряжение: 1 мВ, Ток: 0,1 мA)
Отслеживание по всем каналам
Одновременное отображение статуса всех каналов
Задержка ВКЛЮЧЕНИЯ / ОТКЛЮЧЕНИЯ каждого выхода
Простое последовательное / параллельное соединение между каналами (Канал 1 и Канал 2)
Стандартный интерфейс LAN (LXI-совместимый) / USB / RS232C
Включение и отключение выхода с помощью внешнего контакта
Функция дистанционного измерения
Блокировка кнопок, функция предустановленной памяти (3 слота)
ЖК-панель высокого качества с улучшенной видимостью

Произвольная комбинация

Компактный источник питания постоянного тока с несколькими выходами серии PMX-Multi

Каждый выход изолирован
Простое последовательное / параллельное соединение между каналами.
Выходная мощность 200 Вт.
Три модели с 2, 3 и 4 выходами

Серия PMX-Multi представляет собой многоканальный источник питания постоянного тока с изолированными выходами на каждом канале. Все модели PMX32-3DU (2 канала), PMX32-3TR (3 канала) и PMX32-2QU (4 канала) способны обеспечивать одновременный вывод по всем каналам с функцией отслеживания вывода. Кроме того, каналы 1 и 2 каждой модели можно легко подключить последовательно или параллельно одним нажатием кнопки для увеличения выходного напряжения / тока. Интерфейсы LAN (LXI-совместимый), USB и RS232C включены в качестве стандартных цифровых интерфейсов для легкой системной интеграции.

Серия PMX-Multi отличается малошумящей конструкцией последовательного стабилизатора, что делает эту серию идеальным выбором для экспериментов с транзисторами, микросхемами и схемами операционных усилителей, а также для применений в научно-исследовательских работах и на производственных линиях.

Простое последовательное / параллельное соединение между каналами

Работа с последовательным включением

Канал 1 и Канал 2 могут быть подключены последовательно для увеличения общего диапазона выходного напряжения. Канал 2 работает как ведущий, а Канал 1 как ведомый. Общее выходное напряжение будет являться суммой напряжений Канала 1 и Канала 2.

Индикаторная панель при работе с последовательным включением

Выходное напряжение: 60 В Канал 1: 30 В + Канал 2: 30 В

Выходной ток: 3 A

Подключение нагрузки при работе с последовательным включением (Канал 1 и Канал 2) Если отрицательная клемма Канала 1 подключена к клемме шасси

Работа с параллельным включением

Канал 1 и Канал 2 могут быть подключены параллельно для увеличения общего диапазона тока. Канал 2 работает как ведущий, а Канал 1 как ведомый. Общий выходной ток будет являться суммой токов Канала 1 и Канала 2.

Индикаторная панель при работе с параллельным включением

Выходное напряжение: 30 В

Выходной ток: 6 A Канал 1: 3 A + Канал 2: 3 A

Подключение нагрузки при работе с параллельным включением (Канал 1 и Канал 2)

Функция задержки


Дополнительная настройка создает программируемую задержку между активацией переключателя ВЫХОД и фактической подачей сигнала выхода. Диапазон настройки ВРЕМЕНИ ЗАДЕРЖКИ составляет от 0,1 до 99,9 секунды. Когда источники питания не активируются должным образом, существует небольшой риск повреждения всей системы. По этой причине управление задержкой ВКЛЮ- ЧЕНИЯ является очень важной функцией, которая востребована для выхода источника питания. Эта функция также необходима при ОТКЛЮЧЕНИИ выхода и очень удобна для работы с цепями.


Свернуть Развернуть
Основные возможности и технические характеристики

Компактный источник питания постоянного тока с несколькими выходами серии PMX-Multi

Три модели с 2, 3 и 4 выходами
Каждый выход изолирован
Настройка с высоким разрешением (Напряжение: 1 мВ, Ток: 0,1 мA)
Отслеживание по всем каналам
Одновременное отображение статуса всех каналов
Задержка ВКЛЮЧЕНИЯ / ОТКЛЮЧЕНИЯ каждого выхода
Простое последовательное / параллельное соединение между каналами (Канал 1 и Канал 2)
Стандартный интерфейс LAN (LXI-совместимый) / USB / RS232C
Включение и отключение выхода с помощью внешнего контакта
Функция дистанционного измерения
Блокировка кнопок, функция предустановленной памяти (3 слота)
ЖК-панель высокого качества с улучшенной видимостью

Произвольная комбинация

Компактный источник питания постоянного тока с несколькими выходами серии PMX-Multi

Каждый выход изолирован
Простое последовательное / параллельное соединение между каналами.
Выходная мощность 200 Вт.
Три модели с 2, 3 и 4 выходами

Серия PMX-Multi представляет собой многоканальный источник питания постоянного тока с изолированными выходами на каждом канале. Все модели PMX32-3DU (2 канала), PMX32-3TR (3 канала) и PMX32-2QU (4 канала) способны обеспечивать одновременный вывод по всем каналам с функцией отслеживания вывода. Кроме того, каналы 1 и 2 каждой модели можно легко подключить последовательно или параллельно одним нажатием кнопки для увеличения выходного напряжения / тока. Интерфейсы LAN (LXI-совместимый), USB и RS232C включены в качестве стандартных цифровых интерфейсов для легкой системной интеграции.

Серия PMX-Multi отличается малошумящей конструкцией последовательного стабилизатора, что делает эту серию идеальным выбором для экспериментов с транзисторами, микросхемами и схемами операционных усилителей, а также для применений в научно-исследовательских работах и на производственных линиях.

Простое последовательное / параллельное соединение между каналами

Работа с последовательным включением

Канал 1 и Канал 2 могут быть подключены последовательно для увеличения общего диапазона выходного напряжения. Канал 2 работает как ведущий, а Канал 1 как ведомый. Общее выходное напряжение будет являться суммой напряжений Канала 1 и Канала 2.

Индикаторная панель при работе с последовательным включением

Выходное напряжение: 60 В Канал 1: 30 В + Канал 2: 30 В

Выходной ток: 3 A

Подключение нагрузки при работе с последовательным включением (Канал 1 и Канал 2) Если отрицательная клемма Канала 1 подключена к клемме шасси

Работа с параллельным включением

Канал 1 и Канал 2 могут быть подключены параллельно для увеличения общего диапазона тока. Канал 2 работает как ведущий, а Канал 1 как ведомый. Общий выходной ток будет являться суммой токов Канала 1 и Канала 2.

Индикаторная панель при работе с параллельным включением

Выходное напряжение: 30 В

Выходной ток: 6 A Канал 1: 3 A + Канал 2: 3 A

Подключение нагрузки при работе с параллельным включением (Канал 1 и Канал 2)

Функция задержки


Дополнительная настройка создает программируемую задержку между активацией переключателя ВЫХОД и фактической подачей сигнала выхода. Диапазон настройки ВРЕМЕНИ ЗАДЕРЖКИ составляет от 0,1 до 99,9 секунды. Когда источники питания не активируются должным образом, существует небольшой риск повреждения всей системы. По этой причине управление задержкой ВКЛЮ- ЧЕНИЯ является очень важной функцией, которая востребована для выхода источника питания. Эта функция также необходима при ОТКЛЮЧЕНИИ выхода и очень удобна для работы с цепями.




Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
85035-22
Наименование СИ
Источники питания постоянного тока
Обозначение типа СИ
PMX
Изготовитель
"Kikusui Electronics Corp.", Япония
Срок свидетельства или заводской номер
30.03.2027
Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
85035-22
Наименование СИ
Источники питания постоянного тока
Обозначение типа СИ
PMX
Изготовитель
"Kikusui Electronics Corp.", Япония
Срок свидетельства или заводской номер
30.03.2027
  • Глоссарий спецификаций, том 1.
  • Глоссарий спецификаций, том 2.
  • 3-minute tutorial : Just What Is Ripple Noise
  • PMX-Multi DC Power Supply Overview
  • Glossary of SPEC SHEET Vol.4
Характеристики
Загрузить технические характеристики

Вход напряжения переменного тока
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Номинальные параметры входного напряжения 217 В переменного тока *1, 50 Гц / 60 Гц, одна фаза
Диапазон входного напряжения ± 10%
Диапазон входной частоты от 47 Гц до 63 Гц
Пусковой ток (МАКС.) *2 150 A макс. 150 A макс. 150 A макс.
Мощность (МАКС.) 700 Ba 900 BA 800 BA
*1. 100 В, 117 В, 200 В и 234 В переменного тока являются заводскими опциями
*2. Исключает составляющую зарядного тока, протекающую через конденсатор цепи внутреннего помехоподавляющего фильтра сразу после включения переключателя POWER (ПИТАНИЕ) (примерно в течение 1 мс).
Выход
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Параметры Выходное напряжение CH1 32.000 В 32.000 В 32.000 В
CH2 32.000 В 32.000 В 32.000 В
CH3 6.000 В 18.000 В
CH4 18.000 В
Выходной ток CH1 3.000 A 3.000 А 2.000 А
CH2 3.000 A 3.000 А 2.000 А
CH3 5.000 А 2.500 А
CH4 2.500 А
Стабилизированюе напряжение Настройка максимального напряжения CH1 33.600 В 33.600 В 33.600 В
CH2 33.600 В 33.600 В 33.600 В
CH3 6.300 В 18.900 В
CH4 18.900 В
Разрешение 1 мВ
Точность настройки напряжения *1 ±(0.03% установл. знач. +5 мВ)
Нестабильность входного напряжения *2 CH1 3 мВ 3 мВ 3 мВ
CH2 3 мВ 3 мВ 3 мВ
CH3 1 мВ 1 мВ
CH4 1 мВ
Нестабильность напряжения по нагрузке *3 CH1 4 мВ 4 мВ 2 мВ
CH2 4 мВ 4 мВ 2 мВ
CH3 5 мВ 3 мВ
CH4 3 мВ
Характеристика переходного процесса *4 50 мкс
Шум пульсаций (среднекв. знач.) *5 500 мкВ
Задержка команды 80 мс
Время нарастания (при номинальной нагрузке)*6 10 мс ±30%
Время спада (без нагрузки)*7 CH1 350 мс ±30% 350 мс ±30% 350 мс ±30%
CH2 350 мс ±30% 350 мс ±30% 350 мс ±30%
CH3 220 мс ±30% 240 мс ±30%
CH4 240 мс ±30%
Температурный коэффициент (TYP) 100 10-6∕°C
Стабилизи-рованный ток Настройка максимального тока CH1 3.150 A 3.150 А 2.100 А
CH2 3.150 A 3.150 А 2.100 А
CH3 5.250 А 2.625 А
CH4 2.625 А
Разрешение 0.1 мА
Точность настройки тока*1 ±(0,3% установл. знач. +0,1% номин. знач.)
Нестабильность входного тока *2 0.01% + 0.25 мА
Нестабильность тока по нагрузке *8 5 мА
Шум пульсаций (среднекв. знач.) *5 CH1 1 мА 1 мА 1 мА
CH2 1 мА 1 мА 1 мА
CH3 2 мА 1 мА
CH4 1 мА
Температурный коэффициент (TYP) 200 10-6∕°C
*1. При температуре окружающей среды 23°C ±5°C.
*2. От 90% до 100% или от 100% до 110% номинального входного напряжения при номинальной нагрузке.
*3. Величина изменения, которое происходит при изменении нагрузки с холостого хода до номинальной при номинальном выходном напряжении. Значение измеряется в точке замера.
*4. Время, необходимое для возврата выходного напряжения к значению в пределах «номинального выходного напряжения ± (0,05% + 10 мВ)». При изменении тока нагрузки с 10% до 100% номинального выходного тока. Значение измеряется в точке замера.
*5. Когда полоса частот измерения составляет от 5 Гц до 1 МГц.
*6. Время нарастания выходного напряжения с 10% до 90% номинального значения при включении выхода.
*7. Время, за которое выходное напряжение упадет с 90% до 10% номинального значения при отключении выхода.
*8. Величина изменения тока при изменении нагрузки с 10% номинального напряжения или 1 В, в зависимости от того, что больше, до номинального напряжения при номинальном выходном токе.
Функция дисплея
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Вольтметр Максимальное значение дисплея 99,999 (фиксированная десятичная точка)
Точность дисплея *1 ±(0,1% от показаний +10 мВ)
Амперметр Максимальное значение дисплея 9,999 (фиксированная десятичная точка)
Точность дисплея *1 ±(0.2% от показаний +5 мА)
Дисплей отображения операций ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ ВЫХОДА Выход включен: отображается «ON» (зеленым цветом) Выход отключен: отображается «OFF»
Задержка включения выхода / отключения выхода Когда установлено, отображается «DELAY SET» (УСТАНОВКА ЗАДЕРЖКИ). «DELAY» (ЗАДЕРЖКА) мигает во время задержки включения выхода / отключения выхода. «DELAY» (ЗАДЕРЖКА) отображается, после того как задержка включения выхода / отключения выхода заканчивает свое действие
Работа в режиме стабилизированного напряжения Отображается «CV» (СТАБИЛИЗИРОВАННОЕ НАПРЯЖЕНИЕ) (зеленым цветом)
Работа в режиме стабилизированного тока Отображается «СС» (СТАБИЛИЗИРОВАННЫЙ ТОК) (красным цветом)
Включение сигнала тревоги Отображается «ALARM» (СИГНАЛ ТРЕВОГИ) (красным цветом) при активации функции защиты
Память Отображается «PRESET А» (ПРЕДУСТАНОВЛЕННОЕ ЗНАЧЕНИЕ А), «PRESET B» или «PRESET C» при использовании области памяти.
Блокировка кнопок Отображается «LOCK» (БЛОКИРОВКА) при блокировке кнопок
Отслеживание Отображается «TRACKING 1» (ОТСЛЕЖИВАНИЕ 1) или «TRACKING 2» при задействовании операции отслеживания
Дистанционное управление Отображается «REMOTE» (ДИСТ. УПРАВЛЕНИЕ) при задействовании дистанционного управления
Работа в локальной сети LAN Отображается или мигает «LAN» (ЛОКАЛЬНАЯ СЕТЬ) (в зависимости от статуса)
• Состояние без неисправностей: горит зеленым цветом.
• Состояние присутствия неисправности: красный цвет.
• Состояние ожидания: мигает красным цветом.
• Состояние веб-идентификации: мигает зеленым цветом.
*1. При температуре окружающей среды 23°C±5°C.
Функция защиты
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Защита от перенапряжения (OVP) Действие Отключает выход, отображает «OVP» и отображает «ALARM» (СИГНАЛ ТРЕВОГИ) (красным цветом)
Диапазон настройки От 10% до 110% номинального выходного напряжения
Точность настройки ±(1% номин. знач.)
Разрешение 1 мВ
Защита от превышения тока (OCP) Действие *1 Отключает выход, отображает «OCP» и отображает «ALARM» (СИГНАЛ ТРЕВОГИ) (красным цветом)
Диапазон настройки От 10% до 110% номинального выходного тока
Точность настройки ±(1% номин. знач.)
Разрешение 0.1 мА
Защита от перегрева (OHP) Действие Отключает выход, отображает «OHP» и отображает «ALARM» (СИГНАЛ ТРЕВОГИ) (красным цветом)
*1. Это не защищает от пикового значения тока разряда, который генерируется конденсаторами внутри выходной секции продукта при резком изменении нагрузки.
Сигнал состояния
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Выход сигнала состояния *1 СОСТОЯНИЕ ВКЛЮЧЕНИЯ ВЫХОДА Активируется при включении выхода.
СОСТОЯНИЕ СИГНАЛА ТРЕВОГИ Включается, когда активируется сигнал тревоги (OVP, OCP, OHP).
СОСТОЯНИЕ ВКЛЮЧЕНИЯ ПИТАНИЯ Активируется при включении питания
*1. Выход открытого коллектора оптопары; Максимальное напряжение 30 В, максимальный ток (сток) 8 мА. Изолирован от выходных и управляющих цепей. Статус общего провода является плавающим (в пределах напряжения изоляции).
Функции управления
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Внешнее управление Управление включением / отключением выхода (OUTPUT ON/OFF CONT) Выбираемая логика:
• Отрицательная логика
Включение выхода при установке в НИЗКИЙ УРОВЕНЬ (от 0 В до 0,5 В) или при коротком замыкании;
Отключение выхода при установке в ВЫСОКИЙ УРОВЕНЬ (от 4,5 В до 5 В) или при размыкании.
• Положительная логика
Включение выхода при установке в ВЫСОКИЙ УРОВЕНЬ (от 4,5 В д о 5 В) и ли при размыкании;
Отключение выхода при установке в НИЗКИЙ УРОВЕНЬ (от 0 В до 0,5 В) и ли при коротком замыкании
Считывание сигнала
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Считывание сигнала 0,6 В для одной линии (но выходные клеммы управляются номинальным напряжением)
Параллельная работа и последовательная работа
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Параллельная работа
Применимые каналы Ведущий: Канал 2, ведомый: Канал 1
стабилизированное напряжение Рабочий диапазон от 0 В до 32 В
Диапазон настройки от 0 В до 33.6 В
Точность настройки 0.3% установл. знач. + 0.1% номин. знач.
Разрешение 1 мВ
Стабилизированный ток Рабочий диапазон от 0 A до 6 A от 0 A до 6 A от 0 A до 4 A
Диапазон настройки от 0 A до 6.3 A от 0 A до 6.3 A от 0 A до 4.2 A
Точность настройки 0.4% установл. знач. + 0.1% номин. знач.
Разрешение 0.2 мА
Вольтметр Максимальное значение дисплея 99,999 (фиксированная десятичная точка)
Точность дисплея *1 ±(0.5% от показаний + 10 цифр)
Амперметр Максимальное значение дисплея 9,999 (фиксированная десятичная точка)
Точность дисплея*1 ±(1% от показаний + 10 цифр)
Работа с последовательным включением
Применимые каналы Ведущий: Канал 2, ведомый: Канал 1
Стабилизированное напряжение Рабочий диапазон от 0 В до 64 В
Диапазон настройки от 0 В до 67.2 В
Точность настройки*1*2 0.3% установл. знач. + 0.1% номин. знач.
Разрешение 2 мВ
Стабилизированный ток Рабочий диапазон от 0 A до 3 A от 0 A до 3 A от 0 A до 2 A
Диапазон настройки от 0 A до 3.15 A от 0 A до 3.15 A от 0 A до 2.1 A
Точность настройки *1 0.4% установл. знач. + 0.1% номин. знач.
Разрешение 0.1 мА
Вольтметр Максимальное значение дисплея 99,999 (фиксированная десятичная точка)
Точность дисплея *1 ±(0.5% от показаний + 20 цифр)
Амперметр Максимальное значение дисплея 9,999 (фиксированная десятичная точка)
Точность дисплея *1 ±(1% от показаний + 5 цифр)
*1 При температуре окружающей среды 23°C ±5°C
*2 Значение измеряется в точке замера
Другие функции
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Задержка включения выхода / отключения выхода
Применимые каналы Все каналы
Настройка Установка времени задержки включения / отключения выхода
Диапазон настройки от 0.1 с до 99.9 с
Разрешение 0.1 с
Точность настройки *1 ±50 мс
Память Сохраняет три комбинации настроек напряжения, тока, OvP (защиты от перенапряжения), OCP (защиты от превы шения тока) и задержки включения / отключения выхода.
Блокировка кнопок Можно выбрать один из следующих трех режимов.
• Loc1: Блокирует все кнопки, кроме кнопки OUTPUT (ВЫХОД) и кнопок памяти A, B и C
• Loc2: Блокирует все кнопки, кроме кнопки OUTPUT (ВЫХОД)
• Loc3: Блокирует все кнопки и поворотную ручку.
Отслеживание
Применимые каналы Все каналы
Рабочий режим Функция отслеживания 1*2 Изменение абсолютного значения
Функция отслеживания 2*3 Коэффициент изменения
Точность настройки Точность настройки в режиме стабилизированного напряжения 0.4% от показаний + 40 мВ
Точность настройки в режиме стабилизированного тока 0.7% от показаний + 10 мА
*1 Разница между временем от момента, когда выход опорного сигнала достигает 5% настройки, до момента, когда выход целевого сигнала достигает 5% настройки, и настройки времени задержки.
*2 В функции отслеживания 1 выходной сигнал может изменяться в пределах выходного диапазона напряжения или тока опорного канала.
*3 В функции отслеживания 2 выходной сигнал может изменяться в том же процентном соотношении, что и опорный выход по отношению к выходному сигналу в момент запуска функции отслеживания
Интерфейс
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Общие характеристики Протокол ПО IEEE Std 488.2-1992
Командный язык Соответствует спецификации SCPI 1990.0
RS232C Аппаратное обеспечение Соответствует спецификациям EIA232D (исключая клеммный блок) Клеммный блок D-sub 9-контактный (штепсель) Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с Длина данных: 8 бит, Стоповые биты: 1 бит, Бит четности: отсутствует Контроль потока: Нет
Программный терминатор сообщения LF (символ перевода строки) во время приема, LF во время передачи.
USB Аппаратное обеспечение Стандартная розетка типа B Соответствует спецификациям USB 2.0; скорость передачи данных: 12 Мбит/с (полная скорость)
Программный терминатор сообщения LF или EOM (символ конца сообщения) во время приема, LF + EOM во время передачи
Класс устройства Соответствует спецификациям класса устройства USBTMC-USB488.
LAN Аппаратное обеспечение IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4, клеммный разъем RJ-45
Совместимые стандарты Спецификация устройств LXI 2016 Расширенные функции протокола HiSLIP LXI, Ред. 1.0 Расширенные функции протокола VXI-11 LXI, Ред. 1.0
Коммуникационный протокол VXI-11, HiSLIP, SCPI-RAW, SCPI-Telnet
Символьный терминатор сообщения VXI-11, HiSLIP: LF или END во время приема, LF + END во время передачи. SCPI-RAW: LF во время приема, LF во время передачи.
Основные технические характеристики
Элемент PMX32-3DU PMX32-3TR PMX32-2QU
Вес (только основной блок) Приблиз. 13 кг (28,66 фунтов)
Размеры (мм (дюймы)) 214(8.46)Ш^24(4.88)(МАКС.155(6.10)^400(15.75)(МАКС.435(17.13))Г
Условия окружающей среды Диапазон рабочих температур от 0 °C до 40 °C ( от 32 °F до 104 °F)
Диапазон влажности пои эксплуатации от 20% до 85% относительной влажности (без конденсации)
Диапазон температур хранения от -25°C до 70°C (от -13°F до 158°F)
Диапазон влажности при хранении 90% относительной влажности или менее (без конденсации)
Место установки использование в помещении, высота над уровнем моря до 2000 м, категория перегрузки по напряжению II
Напряжение изоляции Между каналами ±70 В пост. тока
Между выходом и шасси ±70 В пост. тока
Выдерживаемое напряжение Между первичной цепью и шасси Никаких отклонений от нормы при 1500 В перем. тока в течение 1 минуты.
Между первичной и вторичной цепями Никаких отклонений от нормы при 2600 В перем. тока в течение 1 минуты.
Между вторичной цепью и шасси Никаких отклонений от нормы при 1500 В перем. тока в течение 1 минуты.
Сопротивление изоляции Между первичной цепью и шасси 500 В пост. тока, 30 МОм или выше
Между первичной и вторичной цепями
Между вторичной цепью и шасси
Между каналами
Метод охлаждения Принудительное воздушное охлаждение с помонью вентилятора
Общий провод Все каналы независимы.
Полярность заземления Возможно как отрицательное, так и положительное заземление
Аксессуары Шнур питания: 1 шт. (Прилагаемый шнур питания различается в зависимости от места доставки.) Комплект крышек выходных клемм: 1 комплект, Компакт-диск: 1 диск, Упаковочный лист: 1 копия, Информация по технике безопасности: 1 копия
Электромагнитная совместимость (EMC) *1 *2 Соответствует требованиям следующих директив и и стандартов Директива EMC 2014/30/EU EN 61326-1(Класс A *3) EN 55011(Класс A *3, Группа 1 *4) EN 61000-3-2, EN 61000-3-3 Применимо при следующих условиях Максимальная длина всех кабелей и проводов, подключенных к продукту, не должна превышать 3 м.
Безопасность *1 Соответствует требованиям следующих директив и стандартов Директива по низковольтному оборудованию 2014/35/EU *2 EN 61010-1 (Класс I *5 , Степень загрязнения 2 *6)
*1 Не распространяется на специально заказанные или модифицированные продукты.
*2 Только в моделях с маркировкой СЕ (европейские стандарты) на панели.
*3 Этот продукт соответствует классу A. Этот продукт предназначен для использования в промышленных условиях. Этот продукт может вызывать помехи при использовании в жилых районах. Такого использования следует избегать в случае, если пользователь не принимает специальных мер по снижению электромагнитного излучения для предотвращения помех приему радио- и телепередач.
*4 Это прибор Группы 1. Этот продукт не генерирует и/или не использует преднамеренно радиочастотную энергию в форме электромагнитного излучения, индуктивной и/или емкостной связи для обработки материала или в целях проверки / анализа.
*5 Этот продукт соответствует классу 1. Обязательно заземлите клемму защитного проводника этого продукта. Если ее не заземлить должным образом, безопасность не гарантируется.
*6 Загрязнением является добавление посторонних веществ (твердых, жидких или газообразных), которые могут вызвать снижение диэлектрической прочности или поверхностного сопротивления. Степень загрязнения 2 предполагает, что будет происходить только непроводящее загрязнение, за исключением случайной временной проводимости, вызванной конденсацией.

Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
PMX32-3DU 217V
Компактный многовыходный источник питания постоянного тока 2CH, 32В/3A, 32/3A
По запросу
- шт +
PMX32-3TR 217V
Компактный многовыходный источник питания постоянного тока 3CH, 32В/3A, 32В/3A, 6В/5A
По запросу
- шт +
PMX32-2QU 217V
Компактный многовыходный источник питания постоянного тока 4CH, 32В/2A, 32В/2A, 18В/2.5A, 18В/2.5A
По запросу
- шт +
PMX32-3DU 100V
Компактный многовыходный источник питания постоянного тока 2CH, 32В/3A, 32/3A
По запросу
- шт +
PMX32-3TR 100V
Компактный многовыходный источник питания постоянного тока 3CH, 32В/3A, 32В/3A, 6В/5A
По запросу
- шт +
PMX32-2QU 100V
Компактный многовыходный источник питания постоянного тока 4CH, 32В/2A, 32В/2A, 18В/2.5A, 18В/2.5A
По запросу
- шт +
PMX32-3DU 234V
Компактный многовыходный источник питания постоянного тока 2CH, 32В/3A, 32/3A
По запросу
- шт +
PMX32-3TR 234V
Компактный многовыходный источник питания постоянного тока 3CH, 32В/3A, 32В/3A, 6В/5A
По запросу
- шт +
PMX32-2QU 234V
Компактный многовыходный источник питания постоянного тока 4CH, 32В/2A, 32В/2A, 18В/2.5A, 18В/2.5A
По запросу
- шт +
Аксессуары
OP01-PMX
Набор коннекторов
По запросу
- шт +
TU01-PMX
Терминал для PMX (J1 адаптер для PMC-A)
По запросу
- шт +
SD025-PMX (Wavy for PMX)
ПО для создания тестовых последовательностей для серии PMX
По запросу
- шт +
Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Отзывы
Добавить отзыв
Оцените товар:
Ваше имя
Достоинства

Недостатки

Комментарий

Символы на картинке


Страницы: 1 2 След.
WENZ13
15 октября 2021
LEX55
18 октября 2021
RonaldbiG
5 декабря 2021
RonaldbiG
6 декабря 2021
RonaldbiG
6 декабря 2021
RonaldbiG
6 декабря 2021
RonaldbiG
6 декабря 2021
RonaldbiG
7 декабря 2021
RonaldbiG
8 декабря 2021
RonaldbiG
18 декабря 2021
Список просмотренных товаров пуст
Список избранного пуст
Ваша корзина пуста
Помощь
Ошибка на сайте? Выдели её и нажми Ctrl+Enter
