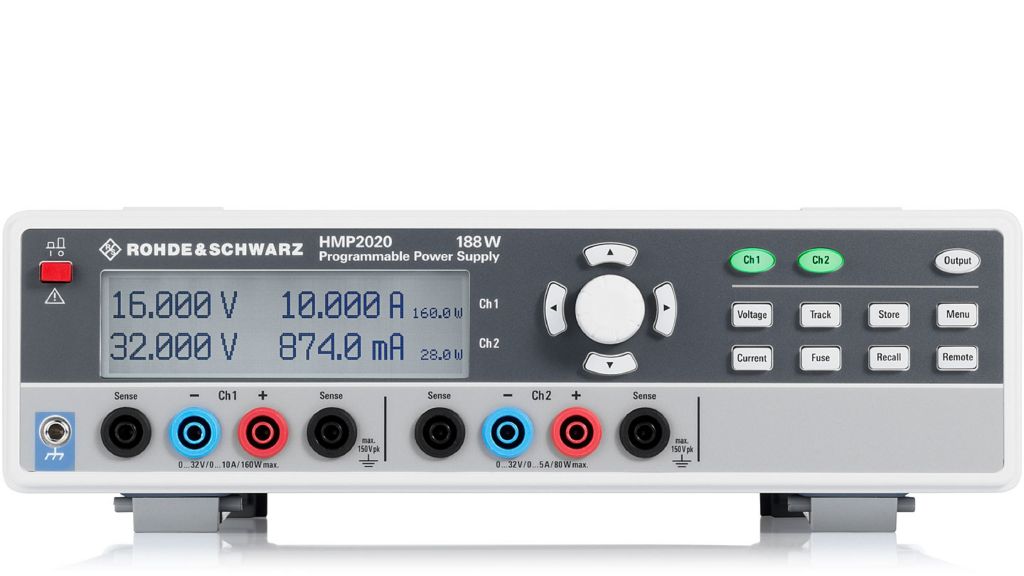

Источники питания постоянного тока Серия HMP2000 Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde &… подробнее
Обзор
Основные возможности и технические характеристики
Источники питания постоянного тока R&S®HMP2000 предназначены преимущественно для промышленного применения:
- производственные испытания
- инженерно-технические лаборатории
- техническое обслуживание
Эти прочные приборы с двумя или тремя выходными каналами и выходным током до 10 А идеально подходят для решения разнообразных задач. Эти приборы обеспечивают высокую эффективность, низкий уровень остаточных пульсаций и множество защитных функций.
Теперь вы можете легко подобрать источник питания постоянного тока R&S®HMP2000 согласно вашим потребностям с полной прозрачностью цен и отправить ваш заказ выбранному вами авторизованному партнеру по сбыту напрямую через сайт Rohde & Schwarz. Нажмите на кнопку «Выбрать характеристики и узнать цену», чтобы ознакомиться с нашим конфигуратором продукции и текущими промоакциями.
Ключевые факты
- 2 или 3 выходных канала с макс. суммарной выходной мощностью 188 Вт
- Макс. выходное напряжение 32 В на канал
- Макс. выходная мощность на канал: 80 Вт; за исключением R&S®HMP2020 (канал 1: 160 Вт)
- Макс. выходной ток на канал: 5 А; за исключением R&S®HMP2020 (канал 1: 10 А)
Комплектация
- Комплект силовых кабелей
- Краткое руководство по началу работы
Характеристики
Загрузить технические характеристики
| Технические характеристики | ||||
| Параметр | R&S®HMP2020 | R&S®HMP2030 | R&S®HMP4030 | R&S®HMP4040 |
| Выходные характеристики | ||||
| Количество выходных каналов | 2 | 3 | 3 | 4 |
| Суммарная выходная мощность | 188 Вт | 384 Вт | ||
| Макс. выходная мощность на канал | канал 1: 160 Вт; канал 2: 80 Вт | 80 Вт | 160 Вт | |
| Выходное напряжение на канал | от 0 В до 32 В | |||
| Макс. выходной ток на канал | канал 1: 10 А; канал 2: 5 А | 5 А | 10 А | |
| Максимальное напряжение в последовательном режиме | 64 В | 96 В | 128 В | |
| Максимальный ток в параллельном режиме | 15 А | 30 А | 40 А | |
| Пульсации и шум | ||||
| Пульсации напряжения (20 Гц – 20 МГц) | < 1,5 мВ (СКЗ) (измеренное значение) | |||
| Пульсации тока | < 1 мА (СКЗ) (измеренное значение) | |||
| Стабилизация нагрузки (изменение нагрузки от 10 % до 90 %) | ||||
| Напряжение | < 0,01 % + 2 мВ | |||
| Ток | < 0,01 % + 250 мкА | |||
| Время восстановления нагрузки (в пределах ±10 мВ) | < 1 мс (измеренное значение) | |||
| Стабилизация напряжения в сети (±10 % изменений) | ||||
| Напряжение | < 0,01 % + 2 мВ | |||
| Ток | < 0,01 % + 250 мкА | |||
| Разрешение программирования | ||||
| Напряжение | 1 мВ | |||
| Ток |
канал 1 (10 А): < 1 А — 0,2 мА; ≥ 1 А — 1 мА канал 2 (5 А): < 1 А — 0,1 мА; ≥ 1 А — 1 мА |
< 1 А: 0,1 мА; ≥ 1 А: 1 мА | < 1 А: 0,2 мА; ≥ 1 А: 1 мА | |
| Погрешность программирования | ||||
| Напряжение | < 0,05 % + 5 мВ | |||
| Ток | < 0,1 % + 5 мА | |||
| Выходные измерения | ||||
| Функции измерения | напряжение, ток | |||
| Разрешение считывания | ||||
| Напряжение | 1 мВ | |||
| Ток |
канал 1 (10 А): < 1 А — 0,2 мА; ≥ 1 А — 1 мА канал 2 (5 А): < 1 А — 0,1 мА; ≥ 1 А — 1 мА |
< 1 А: 0,1 мА; ≥ 1 А: 1 мА | < 1 А: 0,2 мА; ≥ 1 А: 1 мА | |
| Погрешность считывания | ||||
| Напряжение | < 0,05 % + 5 мВ | |||
| Ток | < 0,1 % + 2 мА | |||
| Температурный коэффициент (на °С) | ||||
| Напряжение | 0,01 % + 2 мВ | |||
| Ток | 0,02 % + 3 мА | |||
| Функция компенсации (Remote sensing) | есть, для каждого канала | |||
| Максимальная компенсация | 1 В | |||
| Предельно допустимые параметры | ||||
| Макс. напряжение относительно земли | 150 В (пиковое) | |||
| Макс. противодействующее напряжение | 33 В | |||
| Макс. обратное напряжение | 0,4 В | |||
| Макс. обратный ток (макс. 5 минут) | 5 А | |||
| Режим дистанционного управления | ||||
| Время обработки команды | < 50 мс (номинальное) | |||
| Функции защиты | ||||
| Защита от перенапряжения (OVP) | конфигурируется для каждого канала | |||
| Защита от сверхтока (OCP) / электронный предохранитель | конфигурируется для каждого канала | |||
| Время срабатывания (Iнагр > Iраб × 2) | < 10 мс | |||
| Связь предохранителей (FuseLink) | да | |||
| Задержка срабатывания | от 0 мс до 250 мс (шаг 10 мс), конфигурируется для каждого канала | |||
| Защита от перегрева (OTP) | да, независимо для каждого канала | |||
| Специальные функции | ||||
| Произвольная функция (EasyArb) |
Параметры: напряжение, ток, время Макс. количество точек: 128 Время пребывания: от 10 мс до 60 с Режим повторения: непрерывный или импульсный, 1–255 повторений |
|||
| Память для хранения данных | энергонезависимая память для 3 произвольных функций и 10 настроек прибора | |||
| Дисплей и интерфейсы | ||||
| Дисплей | ЖК-дисплей, 240 × 64 пикселей | ЖК-дисплей, 240 × 128 пикселей | ||
| Разъемы на передней панели | 4 мм безопасные гнезда | |||
| Разъемы на задней панели | блок разъемов с 4 линиями на канал (включая линии компенсации) | |||
| Интерфейсы дистанционного управления (опционально) | ||||
| R&S®HO732 | сдвоенный интерфейс USB (TMC/CDC) / LAN | |||
| R&S®HO720 | сдвоенный интерфейс RS-232 / USB | |||
| R&S®HO740 | интерфейс IEEE-488 (GPIB) | |||
| Условия окружающей среды | ||||
| Диапазон рабочих температур | от +5 °С до +40 °С | |||
| Диапазон температур хранения | от –20 °С до +70 °С | |||
| Относительная влажность (без конденсации) | от 5 % до 80 % | |||
| Высота над уровнем моря (рабочая) | макс. 2000 м | |||
| Электропитание | ||||
| Номинальное напряжение сети | 115 В / 230 В (±10 %); CAT II | |||
| Частота сети | от 50 Гц до 60 Гц | |||
| Макс. потребляемая мощность | 300 Вт | 600 Вт | ||
| Сетевые предохранители | ||||
| Питание 115 В | 2 × T6.3H / 250 В | 2 × T10H / 250 В | ||
| Питание 230 В | 2 × T3.15H / 250 В | 2 × T5H / 250 В | ||
| Соответствие стандартам | ||||
| Электромагнитная совместимость |
EN 61326-1, EN 61326-2-1, EN 55011 (Класс A), EN 61000-3-2, EN 61000-3-3 |
|||
| Электробезопасность | EN 61010-1, CSA C22.2 No. 61010-1 | |||
| RoHS | в соответствии с EU Directive 2011/65/EU, EN IEC 63000 | |||
| Механические испытания (вибрация) | ||||
| Синусоидальная |
от 5 Гц до 55 Гц, амплитуда 0,15 мм; от 55 Гц до 155 Гц, ускорение 0,5 g в соответствии с EN 60068-2-6 |
|||
| Случайная |
от 8 Гц до 500 Гц, 1,2 g (СКЗ), по всем 3 осям в соответствии с EN 60068-2-64 |
|||
| Механические характеристики | ||||
| Габариты (Ш × В × Г) | 285 мм × 95 мм × 405 мм | 285 мм × 136 мм × 405 мм | ||
| Масса | 7,8 кг | 8,0 кг | 12,4 кг | 12,8 кг |
| Монтаж в стойку | опция R&S®HZ42 (19", 2 HU) | опция R&S®HZP91 (19", 4 HU) | ||
| Рекомендуемый межкалибровочный интервал | 1 год (эксплуатация 40 ч/нед. во всем диапазоне условий) | |||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
HMP2020
|
Двухканальный источник питания
|
По запросу | ||
|
HMP2030
|
Трёхканальный источник питания
|
По запросу | ||
|
HMP4030
|
Трёхканальный источник питания
|
По запросу | ||
|
HMP4040
|
Четырёхканальный источник питания
|
По запросу |
4
| Опции |
|
HO732
|
Двойной интерфейс (USB/LAN)
|
По запросу | ||
|
HO720
|
Двойной интерфейс (RS-232/USB)
|
По запросу | ||
|
HO740
|
Интерфейс IEEE-488 (GPIB)
|
По запросу | ||
|
HZ42
|
19" адаптер для монтажа в стойку, 2 HU, для R&S®HMP2020/R&S®HMP2030
|
По запросу | ||
|
HZP91
|
19" адаптер для монтажа в стойку, 4 HU, для R&S®HMP4030/R&S®HMP4040
|
По запросу |
9
| Сервисные опции |
|
WE1
|
Расширенная гарантия, 1 год
|
По запросу | ||
|
WE2
|
Расширенная гарантия, 2 года
|
По запросу | ||
|
CW1
|
Расширенная гарантия с калибровкой, 1 год
|
По запросу | ||
|
CW2
|
Расширенная гарантия с калибровкой, 2 года
|
По запросу |
