ЭMC Реверберационные камеры

Преимущество реверберационных камер заключается в возможности отработки испытаний на / помехоустойчивость и собственные излучения согласно международным стандартам в широком диапазоне частот, близких к стандартам ЭМС в отношении безэховых камер, без применения поглотителей.

Таким образом, данные камеры являются работоспособным и соответствующим стандартам испытательным оборудованием, обеспечивающим выполнение требований испытаний наряду с быстрым возвратом вложенных инвестиций.

Однако ограничения в части наиболее низких частот, применяемых для ревербационных камер с объективными габаритами, значительно затрудняют применение указанной конфигурации для проведения полномасштабных испытаний на ЭМС при низких частотах.

Таким образом, ревербационные камеры не следует рассматривать как альтернативу безэховым камерам, поскольку оба вида испытательного оборудования дополняют друг друга при выполнении поставленных задач.

Более того, по факту потребности в исключительно высоких уровнях входной мощности весьма вероятно быстрое достижение пределов физических возможностей представленного на рынке измерительного оборудования (в частности, усилителей).

Например, для уровней выше 1 ГГц последние редакции стандартов оборонной и авиакосмической промышленности предполагают проведение испытаний на уровнях порядка 3500 В/м в непрерывном режиме или даже 6000 В/м в режиме импульсной модуляции, т.е. на уровнях, недостижимых при помощи серийного оборудования.

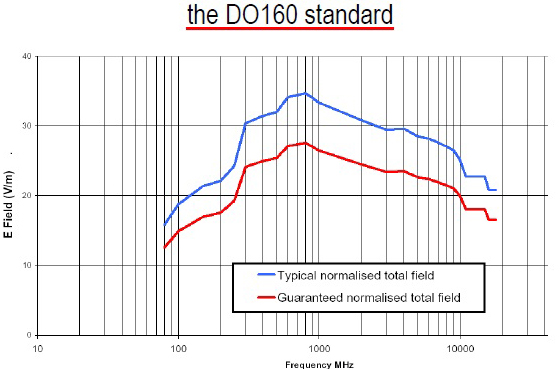

Такое техническое ограничение может быть снято за счет использования испытательного оборудования типа ревербационные камеры, поскольку одним из его наиболее преимущественных свойств является возможность получения в камере электрических полей высокой напряженности при низкой мощности падающей волны (например, 100 В/м при 1 ГГц для входной мощности в 1 Вт на разъеме антенны генерирования поля в ревербационной камере с габаритами 3,5 х 2,5 х 2,9 метра).
