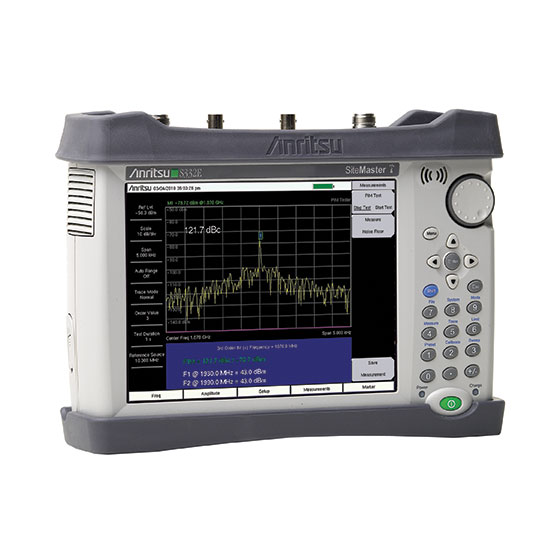

Анализатор кабелей и антенн Site Master + Анализатор спектра с диапазоном частот от 2 МГц до 4 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы АФУ S332E Подробнее
Японская корпорация Anritsu (Anritsu Corporation) - ведущий производитель контрольного и измерительного оборудования для постоянного контроля и тестирования систем коммуникаций на всех стадиях: исследования и разработки, производства, ввода в эксплуатацию и технического обслуживания.Первым предшественником Anritsu была компания Sekisan-sha, основанная в 1895 году. Затем последовала Annaka Electric Company, производящая беспроводные передатчики и первый автоматический общественный телефон Японии. 17 марта 1931 года в результате слияния двух компаний Annaka… подробнее
Обзор
Анализатор кабелей и антенн: 2 МГц – 4 ГГц
Анализатор спектра: 9 кГц – 4 ГГц
Обратные потери, потери в фидере, КСВ, расстояние до повреждения, диаграмма Вольперта-Смита, 1-портовая фаза
Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
Подключение через USB, встроенная сенсорная клавиатура
Проверенное в полевых условиях исполнение: Четыре часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
Стандартная гарантия на три года (гарантия на аккумулятор один год)
Варианты
2-портовые измерения передачи
Анализатор помех с функцией создания карты помех
Измеритель мощности высокой точности
Создание карты покрытия, устройство опроса каналов, GPS, анализатор AM/FM/PM
Измерения радиочастотного интерфейса общего пользования
Измерения: Обратные потери, КСВ, потери в фидере, расстояние до повреждения, фаза
2-портовые измерения передачи: Высокая/низкая мощность
Скорость развертки: 1 мсек на точку измерения, стандартная
Дисплей: Единый или двойной сенсорный дисплей для измерений
Калибровка: OSL, InstaCal и FlexCal
Тройник смещения: 32 В, внутренний
Особенности анализатора спектра и помех
Измерения: занимаемой ширины полосы частот, мощности канала, коэффициента мощности в соседнем канале, отношения мощности несущей к помехе, маски спектрального излучения
Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала
Динамический диапазон: > 95 дБ при разрешении по полосе пропускания 10 Гц
Средний уровень собственных шумов: -152 дБмВт при разрешении по полосе пропускания 10 Гц
Фазовый шум: не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
Точность частоты: < ±50 ппм с включенным GPS
Анализатор кабелей и антенн: 2 МГц – 4 ГГц
Анализатор спектра: 9 кГц – 4 ГГц
Обратные потери, потери в фидере, КСВ, расстояние до повреждения, диаграмма Вольперта-Смита, 1-портовая фаза
Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
Подключение через USB, встроенная сенсорная клавиатура
Проверенное в полевых условиях исполнение: Четыре часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
Стандартная гарантия на три года (гарантия на аккумулятор один год)
Варианты
2-портовые измерения передачи
Анализатор помех с функцией создания карты помех
Измеритель мощности высокой точности
Создание карты покрытия, устройство опроса каналов, GPS, анализатор AM/FM/PM
Измерения радиочастотного интерфейса общего пользования
Измерения: Обратные потери, КСВ, потери в фидере, расстояние до повреждения, фаза
2-портовые измерения передачи: Высокая/низкая мощность
Скорость развертки: 1 мсек на точку измерения, стандартная
Дисплей: Единый или двойной сенсорный дисплей для измерений
Калибровка: OSL, InstaCal и FlexCal
Тройник смещения: 32 В, внутренний
Особенности анализатора спектра и помех
Измерения: занимаемой ширины полосы частот, мощности канала, коэффициента мощности в соседнем канале, отношения мощности несущей к помехе, маски спектрального излучения
Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала
Динамический диапазон: > 95 дБ при разрешении по полосе пропускания 10 Гц
Средний уровень собственных шумов: -152 дБмВт при разрешении по полосе пропускания 10 Гц
Фазовый шум: не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
Точность частоты: < ±50 ппм с включенным GPS
2000-1654-R | Мягкий кейс для переноски
2000-1691-R | Стилус
40-187-RAC | DC адаптер питания
806-141-R | Автомобильный адаптер питания, 12 В, 60 Вт
3-2000-1498 | USB A/5-pin мини-B кабель, 10 футов/305 см
2000-1654-R | Мягкий кейс для переноски
2000-1691-R | Стилус
40-187-RAC | DC адаптер питания
806-141-R | Автомобильный адаптер питания, 12 В, 60 Вт
3-2000-1498 | USB A/5-pin мини-B кабель, 10 футов/305 см
Свернуть
Развернуть
Основные возможности и технические характеристики
Стандарт
Варианты
- Встроенный тройник смещения
- Ethernet
- Управляемая развертка
- Генератор незатухающего сигнала
Чтобы удержаться на быстро развивающемся современном рынке беспроводной связи, вам нужны инструменты, которые позволят поддерживать в исправном состоянии как устаревшие сети, так и новые 3G и 4G системы, которые монтируются сейчас. По мере расширения рынка вам потребуется обслуживать все больше и больше базовых станций с каждым годом. Это означает, что проверки нужно будет производить очень быстро, выполняя калибровку буквально на лету, и внедряя быстрое отслеживание производительности в полевых условиях.
Site Master S332E совмещает анализатор кабелей и антенн с анализатором спектра в одном корпусе и при этом прост в использовании, характеризуется широкой функциональностью и лучшим в своем классе соотношением цены и производительности, то есть всем тем, чего вы ожидаете от Anritsu. Site Master S332E предназначен для работы в наиболее тяжелых полевых условиях, анализатор кабелей и антенн с анализатором спектра в одном корпусе повышает производительность и превращает традиционное обслуживание «починка после неполадки» в модель, когда проблемы можно определить и устранить до того, как что-то выйдет из строя.
Особенности анализатора кабелей и антенн
Особенности анализатора спектра и помех
Кроме того, инструменты easyTest Tools™ позволяют опытным пользователям создавать, отправлять и выводить на экран рабочие инструкции для тестировщиков кабелей и антенн. Такие рабочие инструкции значительно облегчают жизнь начинающим специалистам по кабелям и антеннам. Прямые выгоды их использования заключаются в проведении более точных проверок, повторяемости результатов и меньшем проценте повторных проверок. Для получения дополнительной информации см. страницу easyTest Tools.
Вариант с радиочастотным интерфейсом общего пользования (CPRI) позволяет видеть сигналы восходящей и нисходящей линий связи через оптический канал CPRI в традиционном представлении РЧ спектра и спектрограммы.
Свернуть
Развернуть
Основные возможности и технические характеристики
Стандарт
Варианты
- Встроенный тройник смещения
- Ethernet
- Управляемая развертка
- Генератор незатухающего сигнала
Чтобы удержаться на быстро развивающемся современном рынке беспроводной связи, вам нужны инструменты, которые позволят поддерживать в исправном состоянии как устаревшие сети, так и новые 3G и 4G системы, которые монтируются сейчас. По мере расширения рынка вам потребуется обслуживать все больше и больше базовых станций с каждым годом. Это означает, что проверки нужно будет производить очень быстро, выполняя калибровку буквально на лету, и внедряя быстрое отслеживание производительности в полевых условиях.
Site Master S332E совмещает анализатор кабелей и антенн с анализатором спектра в одном корпусе и при этом прост в использовании, характеризуется широкой функциональностью и лучшим в своем классе соотношением цены и производительности, то есть всем тем, чего вы ожидаете от Anritsu. Site Master S332E предназначен для работы в наиболее тяжелых полевых условиях, анализатор кабелей и антенн с анализатором спектра в одном корпусе повышает производительность и превращает традиционное обслуживание «починка после неполадки» в модель, когда проблемы можно определить и устранить до того, как что-то выйдет из строя.
Особенности анализатора кабелей и антенн
Особенности анализатора спектра и помех
Кроме того, инструменты easyTest Tools™ позволяют опытным пользователям создавать, отправлять и выводить на экран рабочие инструкции для тестировщиков кабелей и антенн. Такие рабочие инструкции значительно облегчают жизнь начинающим специалистам по кабелям и антеннам. Прямые выгоды их использования заключаются в проведении более точных проверок, повторяемости результатов и меньшем проценте повторных проверок. Для получения дополнительной информации см. страницу easyTest Tools.
Вариант с радиочастотным интерфейсом общего пользования (CPRI) позволяет видеть сигналы восходящей и нисходящей линий связи через оптический канал CPRI в традиционном представлении РЧ спектра и спектрограммы.
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или |
|---|---|---|---|---|
| 42517-09 | Анализаторы параметров радиотехнических трактов и сигналов портативные | S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8212E, MT8213E | Фирма "Anritsu Company", США | 06.02.2020 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или |
|---|---|---|---|---|
| 42517-09 | Анализаторы параметров радиотехнических трактов и сигналов портативные | S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8212E, MT8213E | Фирма "Anritsu Company", США | 06.02.2020 |
Характеристики
Загрузить технические характеристики
Анализатор АФУ |
|
| Измерения | |
| Измерения |
КСВН Обратные потери Потери в кабеле Расстояние до неоднородности - Обратные потери Расстояние до неоднородности - КСВН Однопортовое измерение фазы коэффициента отражения Круговая диаграмма полных сопротивлений (диаграмма Смита) |
| Параметры настройки | |
| Экран измерения Частота | Одно/Два измерения на экране с независимыми маркерами Начальная/конечная, стандарт сигнала, запуск калибровки |
| Расстояние до неоднородности | Начало/конец, помощь в определении расстояния до неоднородности, единицы (метры/футы), потери в кабеле, скорость распространения, кабель, обработка методом окна |
| Обработка методом окна | Формат: прямоугольный, номинальный боковой лепесток, низкий боковой лепесток, минимальный боковой лепесток |
| Амплитуда | Автоматическая установка верхнего и нижнего уровня вручную или автоматически, полная шкала |
| Развертка | Запуск/удержание, однократная/непрерывная, устойчивость к ВЧ помехам (высокая/низкая), точки отсчета, усреднение/сглаживание, выходная мощность (высокая/низкая) |
| Точки отсчета | 137, 275, 551, 1102, 2204 |
| Маркеры | Маркеры 1-6 (Вкл/Выкл), дельта-маркеры 1-6 (вкл/выкл), маркер на максимальное/минимальное значение, таблица маркеров |
| Траектории | Вызов, копирование в память экрана, математические операции над траекториями отключены, траектория ± память, наложение траекторий |
| Ограничительная линия | Вкл/выкл, односегментная, многосегментная линия (41), сигнализация нарушения ограничения, сброс |
| Калибровка | Запуск калибровки, тип калибровки (стандартная/FlexCal™) |
| Сохранение/ Вызов | Настройки, измерения, копии экранов в формате Jpeg (только сохранение) |
| Частота | |
| Частотный диапазон | 2 МГц ... 4 ГГц (S331E, S332E), 2 МГц ... 6 ГГц (S361E, S362E) |
| Отн. погрешность частоты | ≤ ±2∙10-6 при 25 °C |
| Разрешение по частоте | 1 кГц, (низкий уровень устойчивости к ВЧ помехам) 100 кГц, (высокий уровень устойчивости к ВЧ помехам) |
| Выходная мощность | |
| Высокий уровень | 0 дБм, тип. |
| Низкий уровень | -30 дБм, тип. |
| Помехоустойчивость | |
| В канале | + 17 дБм на частотах >1,0 МГц от частоты несущей |
| В частотной точке | 0 дБм в пределах ±10 кГц от частоты несущей |
| Скорость измерения | |
| Обратные потери | <1,00 мс/точка отсчета, низкий уровень устойчивости к ВЧ помехам, тип. |
| Расстояние до неоднородности | <1,25 мс/точка отсчета, низкий уровень устойчивости к ВЧ помехам, тип. |
| Обратные потери | |
| Диапазон измерения | 0,60 дБ |
| Разрешение | 0,01 дБ |
| КСВН | |
| Диапазон измерения | 1,65 |
| Разрешение | 0,01 |
| Потери в кабеле | |
| Диапазон измерения | 0,30 дБ |
| Разрешение | 0,01 дБ |
| Расстояние до неоднородности | |
| Вертикальная шкала - Обратные потери | 0,60 дБ |
| Вертикальная шкала - КСВН | 1,65 |
| Разрешение по расстоянию (метры) | (1.5 ∙108 ∙ vp)/∆F (vp = постоянная скорости распространения, ∆F = (F2 - F1) в Гц |
| Горизонтальная шкала (метры) | 0... [(к-во точек отсчета - 1) ∙ разрешение по расстоянию], - максимальное значение 1500 м |
| Измерения | |
| Измерения в «умном» режиме | Напряженность поля (использование таблиц калибровки антенн - измерение дБм/м2 или дБмВ/м) Занимаемая полоса (измерение 99% - 1% канала мощности сигнала) Мощность в канале (измерение общей мощности в указанной занимаемой полосе) Коэффициент мощности по соседнему каналу Демодуляция АМ/ЧМ/однополосная (широкая/узкая ЧМ, верхняя боковая полоса и нижняя боковая полоса), (только аудио выход) Отношение мощности несущей к уровню помехи |
| Параметры настройки | |
| Частота | Центральная/начальная/конечная, полоса обзора, шаг частоты, стандарт сигнала, номер канала, приращение канала |
| Амплитуда | Опорный уровень, шкала, уровень ослабления, автоматическое ослабление, смещение опорного уровня, включение/выключение предусилителя, детектирование |
| Полоса обзора | Полоса обзора, увеличение/уменьшение полосы обзора 1-2-5, полная полоса обзора, нулевая полоса обзора, возврат к предыдущему значению |
| Полоса пропускания (RBW) | RBW, автоматическая установка RBW, полоса видеосигнала (VBW), автоматическая установка VBW, RBW/WBW, полоса обзора/полоса пропускания |
| Файл Сохранение/Вызов | Сохранение, вызов, удаление, управление директориями Настройки, измерения, ограничительные линии, копии изображений на экране в формате Jpeg (только сохранение), сохранение после события |
| Сохранение после события | Пересечение ограничительной линии, завершение развертки, сохранение с последующей остановкой, сброс включенных режимов |
| Удаление Управление | Выбранный файл, все измерения, все файлы режима, все содержимое Метод сортировки (название/тип/дата), по возрастанию/убыванию, сохранение во внутреннюю |
| директориями Опции применения | память/на носитель USB, копирование, форматирование USB Источник напряжения смещения (вкл/выкл), импеданс (50 Ω, 75 Ω, другой) |
| Функции развертки | |
| Развертка | Однократная/непрерывная, ручной запуск, сброс, детектирование, минимальное время развертки, тип запуска, ждущая развертка от триггера (см. Опцию 0090) |
| Детектирование Запуск | Пик, среднеквадратичный, отрицательный, выборка, квазипиковый Свободный запуск, внешний сигнал, видео, изменение положения, ручной |
| Функции траектории | |
| Траектории | До трех траекторий (А, В, С), отображение/скрытие, удерживание/постоянное выполнение, операции с траекториями А/В/С |
| Операции с траекторией А | Нормальное отображение, удержание максимального значения, удержание минимального значения, среднее, количество траекторий для усреднения, (всегда является текущей траекторией) |
| Операции с траекторией В | A→B, B← →C, удержание максимального значения, удержание минимального значения |
| Операции с траекторией С | А→C, B← →C, удержание максимального значения, удержание минимального значения, А - В → C, B - A → C, относительно опорного значения (дБ), шкала |
| Функции маркеров | |
| Маркеры | Маркеры 1-6, каждый с дельта-маркером, или опорное значение маркера 1 с 6-ю дельтамаркерами, таблица маркеров (вкл/выкл), отключение всех маркеров |
| Типы маркеров | Стиль (фиксированный/следящий), маркер шума, маркер частотомера |
| Автоматическое позиционирование маркеров | Поиск пика, следующий пик (вправо/влево), порог пика %, установка маркера на канал, установка частоты маркера в качестве центральной, установка дельта-маркера на полосу обзора, установка маркера на опорный уровень |
| Таблица маркеров | Частота и уровень маркеров 1-6, относительное положение дельта-маркеров по частоте и уровню |
| Функции ограничительных линий | |
| Ограничительные линии | Верхняя/нижняя, вкл/выкл, редактирование, перемещение, огибающая, дополнительные возможности, сигнализация превышения, ограничение по умолчанию |
| Редактирование ограничительных линий | Частота, амплитуда, добавить точку, добавить вертикаль, удалить точку, следующая точка влево/вправо |
| Перемещение ограничительной линии | На текущую центральную частоту, перемещение на установленную величину в дБ или Гц, на маркер 1, смещение от маркера 1 |
| Ограничительная огибающая | Создание огибающей, обновление амплитуды, точки (41 макс), смещение, квадратная/наклонная форма |
| Дополнительные возможности ограничительных линий | Тип (абсолютная/относительная), зеркальное отражение, сохранение/вызов |
| Частота | |
| Частотный диапазон | 100 кГц ... 4 ГГц (S332E), 100 кГц ... 6 ГГц (S362E) (возможность использовать до 0 Гц) |
| Максимальный уровень непрерывного входного сигнала | +26 дБм |
| Разрешение настройки | 1 Гц |
| Опорная частота | Дрейф: ±1.0∙10-6 за год Отн. погрешность: ±1.5∙10-6 (25 °C ±25 °C) + дрейф, < ±50∙10-9 с включенным GPS |
| Полоса обзора | 10 Гц ... 4 ГГц, включая нулевую полосу обзора (S332E), 10 Гц ... 6 ГГц, включая нулевую полосу обзора (S362E) |
| Время развертки | Минимум 100 мс, 10 мкс ... 600 секунд в нулевой полосе обзора |
| Точность времени развертки | ±2% в нулевой полосе обзора |
| Полоса пропускания | |
| Полоса пропускания (RBW) | 10 Гц ... 3 МГц в последовательности 1-3 ±10% (макс. 1 МГц в нулевой полосе обзора) (полоса пропускания -3 дБ) |
| Полоса видеосигнала (VBW) | 1 Гц ... 3 МГц в последовательности 1-3 (полоса пропускания -3 дБ) (выбирается автоматически или вручную) |
| Полоса пропускания с квазипиковым детектированием | 200 Гц, 9 кГц, 120 кГц (полоса пропускания -6 дБ) |
| Полоса видеосигнала с квазипиковым детектирован ием | Автоматическая настройка полосы видеосигнала включена, полоса пропускания/полоса видеосигнала = 1 |
Двухпортовые измерения коэффициента передачи (Опция 0021) |
|
| Частота | |
| Частотный диапазон | 2 МГц ... 4 ГГц (S331E, S332E), 2 МГц ... 6 ГГц (S361E, S362E) |
| Разрешение по частоте | 10 Гц |
| Выходная мощность | |
| Высокая | 0 дБм, тип. |
| Низкая | -30 дБм, тип. |
| Динамический диапазон | |
| 2 МГц ... 4 ГГц | 80 дБ |
| >4 ГГц ... 6 ГГц | 70 дБ |
| Опции применения | Источник напряжения смещения (вкл/выкл), Импеданс (50 Q, 75 Q, другой) |
Источник напряжения смещения (Опция 0010) |
|
| Настройка | Вкл/выкл, напряжение, ток (низкий/высокий) |
| Диапазон напряжения | + 12 ... +32 В |
| Ток (низкий/высокий) | 250 мА/450 мА, скорость нарастания 1 A за 100 мс |
| Разрешение | 0,1 В |
Приемник GPS (Опция 0031)(Антенна приобретается отдельно, № 2000-1528-R) |
|
| Настройка | Вкл/выкл, напряжение антенны 3,3/5,0 В, GPS Info |
| Время GPS/Индикатор местоположения | Отображение времени, широты, долготы и высоты над уровнем моря Время, широта, долгота и высота над уровнем моря с сохранением траектории |
| Точность ВЧ при подключенной антенне GPS | Анализатор спектра, анализатор интерференций, генератор синусоидального сигнала <±50∙10-9 при включенном GPS, через 3 минуты после нахождения спутников в выбранном режиме |
| Разъем | SMA, гнездо |
Оптический модуль измерения расстояния до неоднородности(№ ODTF-1) |
|
| Длина волны | 1550 нм, тип. |
| Тип волокна | Одномодовое |
| Разрешение события | 10,2 см максимум, или 150/(n∙∆F), ∆F в МГц, n - IOR |
| Горизонтальная шкала | 1020 м максимум, или (#dp-1)∙разрешение события |
| Оптический динамический диапазон | 30 дБ |
| Оптическая выходная мощность | 3 дБм, тип. |
| ВЧ-разъем | N(m) |
| Оптический разъем | FC/APC |
| Спецификация | 11410-00478 (полные технические данные) |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
S332E
|
Анализатор кабелей и антенн Site Master + Анализатор спектра с диапазоном частот от 2 МГц до 4 ГГц
|
По запросу |
1
| Опции |
|
S332E-0090
|
Стробированная развертка
|
По запросу | ||
|
S332E-0413
|
Ethernet соединение
|
По запросу | ||
|
S332E-0431
|
Измерение радиопокрытия с привязкой к карте (требуется опция 31)
|
По запросу | ||
|
S332E-0444
|
Измерение уровня напряженности электромагнитного поля (требуется Anritsu изотропная антенна)
|
По запросу | ||
|
S332E-0509
|
Анализатор АМ/ЧМ/ФМ
|
По запросу | ||
|
S332E-0752
|
CPRI LTE РЧ измерения (требуется опция 759)
|
По запросу | ||
|
S332E-0753
|
OBSAI LTE РЧ измерения (требуется опция 759)
|
По запросу | ||
|
S332E-0759
|
РЧ измерения через оптоволокно (требуется опция 752 или 753)
|
По запросу | ||
|
S332E-0098
|
Стандартная калибровка - ISO17025 и ANSI/NCSL Z540-1
|
По запросу | ||
|
S332E-0099
|
Премиум калибровка - ISO17025 и ANSI/NCSL Z540-1 плюс тестовые данные и данные погрешности
|
По запросу | ||
|
S332E-0021
|
2-х портовые измерения коэффициента передачи
|
По запросу | ||
|
S332E-0010
|
Инжектор питания постоянного тока (требуется опция 21 для S331E /S361E)
|
По запросу | ||
|
S332E-0019
|
Измеритель мощности высокой точности (требуется внешний преобразователь мощности)
|
По запросу | ||
|
S332E-0029
|
Измеритель мощности
|
По запросу | ||
|
S332E-0025
|
Анализатор интерференции (рекомендуется опция 31)
|
По запросу | ||
|
S332E-0027
|
Сканер каналов
|
По запросу | ||
|
S332E-0028
|
Генератор сигналов (требуется набор генератора сигнала, P/N 69793)
|
По запросу | ||
|
S332E-0031
|
GPS приемник (требуется антенна)
|
По запросу |
19
| Аксессуары в комплекте поставке |
|
2000-1654-R
|
Мягкий кейс для переноски
|
По запросу | ||
|
2000-1691-R
|
Стилус
|
По запросу | ||
|
40-187-R
|
AC-0 адаптер питания
|
По запросу | ||
|
806-141-R
|
Автомобильный адаптер питания, 12 В, 60 Вт
|
По запросу | ||
|
3-2000-1498
|
USB A/5-pin мини-B кабель, 10 футов/305 см
|
По запросу |
24
| Измерители мощности |
|
MA24105A
|
Направленный измеритель мощности, USB-интерфейс, 350 МГц - 4 ГГц, +3 дБм - +51,76 дБм
|
По запросу | ||
|
MA24106A
|
Измеритель мощности нагрузочного типа, 50 МГц - 6 ГГц, +23 дБм - -40 дБм
|
По запросу | ||
|
MA24108A
|
СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 8 ГГц, +20 дБм - -40дБм
|
По запросу | ||
|
MA24118A
|
СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 18 ГГц, +20 дБм - -40дБм
|
По запросу | ||
|
MA24126A
|
Микроволновый USB Измеритель мощности10 МГц - 26 ГГц, +20 дБм - -40дБм
|
По запросу | ||
|
MA24208A
|
Микроволновый USB Измеритель мощности 10 МГц - 8 ГГц, +20 дБм - -60дБм
|
По запросу | ||
|
MA24218A
|
Микроволновый USB Измеритель мощности 10 МГц - 18 ГГц, +20 дБм - -60дБм
|
По запросу | ||
|
MA24330A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 33 ГГц, +20 дБм - -70дБм
|
По запросу | ||
|
MA24340A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 40 ГГц, +20 дБм - -70дБм
|
По запросу | ||
|
MA24350A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 50 ГГц, +20 дБм - -70дБм
|
По запросу | ||
|
MA25100A
|
Индикатор РЧ-мощности
|
По запросу |
35
| Документация |
|
10100-00065
|
Информация о продукции, соответствие и безопасность
|
По запросу | ||
|
10580-00252
|
Site Master Руководство пользователя
|
По запросу | ||
|
10580-00241
|
Руководство по измерению анализатора кабелей и антенн
|
По запросу | ||
|
10580-00242
|
Руководство по 2-х портовому измерению коэффициенту передачи
|
По запросу | ||
|
10580-00349
|
Руководство по измерению анализатором спектра
|
По запросу | ||
|
10580-00240
|
Руководство по измерению измерителем мощности
|
По запросу | ||
|
10580-00415
|
Руководство по измерению CPRI LTE РЧ анализатором
|
По запросу | ||
|
10580-00434
|
Руководство по измерению OBSAI LTE РЧ анализатором
|
По запросу | ||
|
10580-00256
|
Руководство по программированию
|
По запросу | ||
|
11410-00473
|
Кабели, антенны и компоненты
|
По запросу | ||
|
11410-00551
|
Анализатор спектра
|
По запросу | ||
|
11410-00472
|
Интерференция
|
По запросу |
47
| Коаксиальные адаптеры |
|
1091-26-R
|
SMA(m) - N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-27-R
|
SMA(f) - N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-80-R
|
SMA(m) - N(f), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-81-R
|
SMA(f) - N(f), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-172-R
|
BNC(f) - N(m), 0 - 1.3 ГГц, 50 Ом
|
По запросу | ||
|
1091-433-R
|
Адаптер с низким уровнем ПИМ, 4.1-9.5(f) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-434-R
|
Адаптер с низким уровнем ПИМ, 4.1-9.5(m) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-465-R
|
Адаптер, 0 - 6 ГГц, 4.3-10(f) - N(f), 50 Ом
|
По запросу | ||
|
1091-467-R
|
Adapter, 0 - 6 ГГц, 4.3-10(m) - N(f), 50 Ом
|
По запросу | ||
|
510-90-R
|
7/16 DIN(f) - N(m), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-91-R
|
7/16 DIN(f) - N(f), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-92-R
|
7/16 DIN(m) - N(m), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-93-R
|
7/16 DIN(m) - N(f), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-96-R
|
7/16 DIN(m) - 7/16 DIN (m), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-97-R
|
7/16 DIN(f)to 7/16 DIN (f), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-102-R
|
N(m) - N(m), 0 - 11 ГГц, 50 Ом, 90 град. угловой
|
По запросу |
63
| Прецизионные адаптеры |
|
34NN50A
|
Прецизионный адаптер, N(m) - N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
34NFNF50
|
Прецизионный адаптер, N(f) - N(f), 0 - 18 ГГц, 50 Ом
|
По запросу |
65
| Фиксированные аттенюаторы |
|
3-1010-122
|
20 дБ, 5 Вт, 0 - 12.4 ГГц, N(m) - N(f)
|
По запросу | ||
|
42N50-20
|
20 дБ, 5 Вт, 0 - 18 ГГц, N(m) - N(f)
|
По запросу | ||
|
42N50A-30
|
30 дБ, 50 Вт, 0 - 18 ГГц, N(m) - N(f)
|
По запросу | ||
|
3-1010-123
|
30 дБ, 50 Вт, 0 - 8.5 ГГц, N(m) - N(f)
|
По запросу | ||
|
1010-127-R
|
30 дБ, 150 Вт, 0 - 3 ГГц, N(m) - N(f)
|
По запросу | ||
|
3-1010-124
|
40 дБ, 100 Вт, 0 - 8.5 ГГц, N(m) - N(f), двунаправленный
|
По запросу | ||
|
1010-121
|
40 дБ, 100 Вт, 0 - 18 ГГц, N(m) - N(f), двунаправленный
|
По запросу | ||
|
1010-128-R
|
40 дБ, 150 Вт, 0 - 3 ГГц, N(m) - N(f)
|
По запросу |
73
| Фильтры |
|
1030-114-R
|
806 МГц - 869 МГц, N(m) - SMA(f), 50 Ом
|
По запросу | ||
|
1030-109-R
|
824 МГц - 849 МГц, N(m) - SMA(f), 50 Ом
|
По запросу | ||
|
1030-110-R
|
880 МГц - 915 МГц, N(m) - SMA(f), 50 Ом
|
По запросу | ||
|
1030-111-R
|
1850 МГц - 1910 МГц, N(m) - SMA(f), 50 Ом
|
По запросу | ||
|
1030-112-R
|
2400 МГц - 2484 МГц, N(m) - SMA(f), 50 Ом
|
По запросу | ||
|
1030-105-R
|
890 МГц - 915 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-106-R
|
1710 МГц - 1790 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-107-R
|
1910 МГц - 1990 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-149-R
|
ФВЧ, 150 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-150-R
|
ФВЧ, 400 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-151-R
|
ФВЧ, 700 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-152-R
|
ФНЧ, 200 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-153-R
|
ФНЧ, 550 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-155-R
|
2500 МГц - 2700 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-178-R
|
1920 МГц - 1980 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-179-R
|
777 МГц - 798 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
1030-180-R
|
2500 МГц - 2570 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
2000-1684-R
|
791 МГц - 821 МГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
2000-1734-R
|
Полосовой фильтр, 699 МГц - 715 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1735-R
|
Полосовой фильтр, 776 МГц - 788 M Гц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1736-R
|
Полосовой фильтр, 815 МГц - 850 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1737-R
|
Полосовой фильтр, 1711 МГц - 1756 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1738-R
|
Полосовой фильтр, 1850 МГц - 1910 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1739-R
|
Полосовой фильтр, 880 МГц - 915 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1740-R
|
Полосовой фильтр, 1710 МГц - 1785 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1741-R
|
Полосовой фильтр, 1920 МГц - 1980 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1742-R
|
Полосовой фильтр, 832 МГц - 862 M Гц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1743-R
|
Полосовой фильтр, 2500 МГц - 2570 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1799-R
|
Полосовой фильтр, 2305 МГц - 2320 МГц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1911-R
|
Полосовой фильтр, 703 МГц - 748 M Гц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1912-R
|
Полосовой фильтр, 788 МГц - 798 M Гц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1925-R
|
Полосовой фильтр, 663 МГц - 698 M Гц, N(m) и N(f), 50 Ом
|
По запросу | ||
|
2000-1926-R
|
Полосовой фильтр, 776 МГц - 806 M Гц, N(m) и N(f), 50 Ом
|
По запросу |
106
| Дополнительные аксессуары |
|
2000-1528-R
|
GPS антенна, SMA(m) с 15 фут. кабелем
|
По запросу | ||
|
2000-1652-R
|
GPS антенна, SMA(m) с 1 фут. кабелем
|
По запросу | ||
|
69793
|
Набор генератор сигнала
|
По запросу | ||
|
2000-1689
|
Набор пробников ближнего поля ЭМП
|
По запросу | ||
|
2000-1374
|
Внешнее зарядное устройство Li-lon батереи
|
По запросу | ||
|
633-75
|
АКБ высокой емкости 7500 мАЧ
|
По запросу | ||
|
2000-1371-R
|
Ethernet кабель 213 см (7 фут.)
|
По запросу | ||
|
2000-1797-R
|
Защитная пленка экрана, 8.4 дюймов
|
По запросу | ||
|
66864
|
Набор для монтажа в стойку
|
По запросу | ||
|
67135
|
Anritsu рюкзак (для портативных приборов и ПК)
|
По запросу | ||
|
760-243-R
|
Большой транспортировочный кейс с колесами и ручкой
|
По запросу | ||
|
760-271-R
|
Транспортировочный кейс для портативных направленных антенн 52.4 см x 42.8 см x 20.6 см (для 2000-1777-R, 2000-1778-R, 2000-1779-R, 2000-1798-R)
|
По запросу |
118
| Калибровочные комплекта 50 Ω |
|
ICN50B
|
InstaCal™ Модуль калибровки, 38 дБ, 2 МГц - 6.0 ГГц, N(m), 50 Q
|
По запросу | ||
|
OSLN50A-8
|
Калибровочный комплект N(m), 0 - 8 ГГц, 50 Ом
|
По запросу | ||
|
OSLNF50A-8
|
Калибровочный комплект N(f), 0 - 8 ГГц, 50 Ом
|
По запросу | ||
|
2000-1914-R
|
Прецизионная ХХ/КЗ/Нагрузка, 4.3-10(f), 0 - 6 ГГц, 50 Ом
|
По запросу | ||
|
2000-1915-R
|
Прецизионная ХХ/КЗ/Нагрузка, 4.3-10(m), 0 - 6 ГГц, 50 Ом
|
По запросу | ||
|
2000-1618-R
|
Прецизионная ХХ/КЗ/Нагрузка, 7/16 DIN(m), 0 - 6.0 ГГц 50 Ом
|
По запросу | ||
|
2000-1619-R
|
Прецизионная ХХ/КЗ/Нагрузка, 7/16 DIN(f), 0 - 6.0 ГГц 50 Ом
|
По запросу | ||
|
22N50
|
ХХ/КЗ, N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
22NF50
|
ХХ/КЗ, N(f), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
SM/PL-1
|
Прецизионная Нагрузка, N(m), 42 дБ, 6.0 ГГц, 50 Ом
|
По запросу | ||
|
SM/PLNF-1
|
Прецизионная Нагрузка, N(f), 42 дБ, 6.0 ГГц, 50 Ом
|
По запросу |
129
| Калибровочные комплекта 75 Ω |
|
22N75
|
ХХ/КЗ, N(m), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
22NF75
|
ХХ/КЗ, N(f), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
26N75A
|
Прецизионная нагрузка, N(m), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
26NF75A
|
Прецизионная нагрузка, N(f), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
12N50-75B
|
Согласующее устройство, 0 - 3 ГГц, 50 Q - 75 Ом
|
По запросу |
134
| Фазостабильная тестовая кабельная сборка армированная |
|
15NNF50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
15NN50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - N(m), 50 Ом
|
По запросу | ||
|
15NDF50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ом
|
По запросу | ||
|
15ND50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ом
|
По запросу | ||
|
15NNF50-3.0C
|
3.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
15NN50-3.0C
|
3.0 м, 0 - 6 ГГц, N(m) - N(m), 50 Ом
|
По запросу | ||
|
15NNF50-5.0C
|
5.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
15NN50-5.0C
|
5.0 м, 0 - 6 ГГц, N(m) - N(m), 50 Ом
|
По запросу | ||
|
15N43M50-1.5C
|
Тестовые кабельные сборки армированные, 1.5 метров, 0 - 6ГГц, N(m) - 4.3-10(m)
|
По запросу | ||
|
15N43F50-1.5C
|
Тестовые кабельные сборки армированные, 1.5 meter, 0 - 6ГГц, N(m) - 4.3-10(f)
|
По запросу | ||
|
15N43M50-3.0C
|
Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(m) - 4.3-10(m)
|
По запросу | ||
|
15N43F50-3.0C
|
Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(m) - 4.3-10(f)
|
По запросу | ||
|
15NF43M50-1.5C
|
Тестовые кабельные сборки армированные, 1.5 метров, 0 - 6 ГГц, N(f) - 4.3-10(m)
|
По запросу | ||
|
15NF43F50-1.5C
|
Тестовые кабельные сборки армированные, 1.5 метров, 0 - 6 ГГц, N(f) - 4.3-10(f)
|
По запросу | ||
|
15NF43M50-3.0C
|
Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(f) - 4.3-10(m)
|
По запросу | ||
|
15NF43F50-3.0C
|
Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(f) - 4.3-10(f)
|
По запросу | ||
|
15RNFN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
15RDFN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ом
|
По запросу | ||
|
15RDN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ом
|
По запросу | ||
|
15RNFN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ом
|
По запросу | ||
|
15RDFN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ом
|
По запросу | ||
|
15RDN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ом
|
По запросу | ||
|
15RCN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ом
|
По запросу | ||
|
15RCN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ом
|
По запросу |
158
| Направленные антенны |
|
2000-1411-R
|
824 МГц - 896 МГц, N(f), 12.3 дБи, тип Yagi
|
По запросу | ||
|
2000-1412-R
|
885 МГц - 975 МГц, N(f), 12.6 дБи, тип Yagi
|
По запросу | ||
|
2000-1413-R
|
1710 МГц - 1880 МГц, N(f), 12.3 дБи. тип Yagi
|
По запросу | ||
|
2000-1414-R
|
1850 МГц - 1990 МГц, N(f), 11.4 дБи, тип Yagi
|
По запросу | ||
|
2000-1415-R
|
2400 МГц - 2500 МГц, N(f), 14.1 дБи, тип Yagi
|
По запросу | ||
|
2000-1416-R
|
1920 МГц - 2170 МГц, N(f), 14.3 дБи, тип Yagi
|
По запросу | ||
|
2000-1659-R
|
698 МГц - 787 МГц, N(f), 10.1 дБи, тип Yagi
|
По запросу | ||
|
2000-1660-R
|
1425 МГц - 1535 МГц, N(f), 14.3 дБи, тип Yagi
|
По запросу | ||
|
2000-1715-R
|
Направленная антенна, 698 МГц - 2500 МГц, N(f), gain of 2 дБи - 10 дБи, тип.
|
По запросу | ||
|
2000-1726-R
|
Антенна, 2500 МГц - 2700 МГц, N(f), 14.1 дБи, тип Yagi
|
По запросу | ||
|
2000-1747-R
|
Антенна, логопериодическая,300 МГц - 7000 МГц, N(f), 5.1 дБи, тип.
|
По запросу | ||
|
2000-1748-R
|
Антенна, логопериодическая,1 ГГц - 18 ГГц, N(f), 6 дБи, тип.
|
По запросу | ||
|
2000-1777-R
|
Портативная Направленная антенна, 9 кГц - 20 МГц, N(f)
|
По запросу | ||
|
2000-1778-R
|
Портативная Направленная антенна, 20 МГц - 200 МГц, N(f)
|
По запросу | ||
|
2000-1779-R
|
Портативная Направленная антенна, 200 МГц - 500 МГц, N(f)
|
По запросу | ||
|
2000-1812-R
|
Портативная тип Yagi Антенна, 450 МГц - 512 МГц, N(f), 7.1 дБи
|
По запросу | ||
|
2000-1825-R
|
Портативная тип Yagi Антенна, 380 МГц - 430 МГц, N(f), 7.1 дБи
|
По запросу |
175
| Изотропные антенны |
|
2000-1791-R
|
Изотропная Антенна, 700 МГц - 6000 МГц, N(m)
|
По запросу | ||
|
2000-1792-R
|
Изотропная Антенна, 30 МГц - 3000 МГц, N(m)
|
По запросу | ||
|
2000-1800-R
|
Изотропная Антенна, 9 кГц - 300 МГц, N(m)
|
По запросу |
178
| Портативные антенны |
|
2000-1200-R
|
806 МГц - 866 МГц, SMA(m), 50 Ом
|
По запросу | ||
|
2000-1473-R
|
870 МГц - 960 МГц, SMA(m), 50 Ом
|
По запросу | ||
|
2000-1035-R
|
896 МГц - 941 МГц, SMA(m), 50 Ом (полуволновая)
|
По запросу | ||
|
2000-1030-R
|
1710 МГц - 1880 МГц, SMA(m), 50 Ом (полуволновая)
|
По запросу | ||
|
2000-1474-R
|
1710 МГц - 1880 МГц с knuckle elbow (полуволновая)
|
По запросу | ||
|
2000-1031-R
|
1850 МГц - 1990 МГц, SMA(m), 50 Ом (полуволновая)
|
По запросу | ||
|
2000-1475-R
|
1920 МГц - 1980 МГц и 2110 МГц - 2170 МГц, SMA(m), 50 Ом
|
По запросу | ||
|
2000-1032-R
|
2400 МГц - 2500 МГц, SMA(m), 50 Ом (полуволновая)
|
По запросу | ||
|
2000-1361-R
|
2400 МГц - 2500 МГц, 5000 МГц - 6000 МГц, SMA(m), 50 Ом
|
По запросу | ||
|
2000-1636-R
|
Набор антенн (состоит из: 2000-1030-R, 2000-1031-R, 2000-1032-R, 2000-1200-R, 2000-1035-R, 2000-1361-R, и сумка для переноски)
|
По запросу |
188
| Широкополосные антенны с магн. Креплением |
|
2000-1616-R
|
20 МГц - 21000 МГц, N(f), 50 Ом
|
По запросу | ||
|
2000-1645-R
|
694 МГц - 894 МГц 3 дБи пик. КУ, 1700 МГц - 2700 МГц 3 дБи пик. КУ, N(m), 50 0, 10 ft
|
По запросу | ||
|
2000-1646-R
|
750 МГц - 1250 МГц 3 дБи пик. КУ, 1650 МГц - 2700 МГц 5 дБи пик. КУ
|
По запросу | ||
|
2000-1647-R
|
Кабель 1: 698МГц - 1200МГц, 2дБи пик. КУ, 1700 МГц - 2700 МГц, 5 дБи пик. КУ, N(m), 50 Ом, 10 фут. Кабель 2: 3000 МГц - 6000 МГц, 5 дБи пик. КУ, N(m), 50 Ом, 10 фут. Кабель 3: GPS 26 дБ КУ, SMA(m), 50 Ом, 10 фут.
|
По запросу | ||
|
2000-1648-R
|
1700 МГц - 6000 МГц 3 дБи пик. КУ, N(m), 50 Ом, 10 фут.
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Руководства
Справочная документация
Узнайте, как использовать данный продукт для решения конкретных измерительных задач.
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
