Первым предшественником Anritsu была компания Sekisan-sha, основанная в 1895 году. Затем последовала Annaka Electric Company, производящая беспроводные передатчики и первый автоматический общественный телефон Японии. 17 марта 1931 года в результате слияния двух компаний Annaka… подробнее

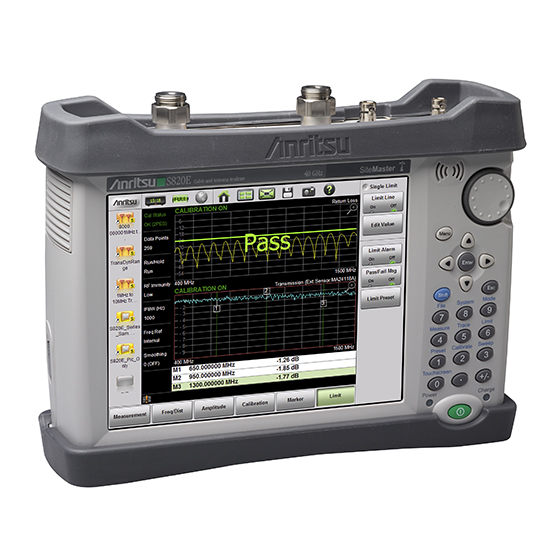

Микроволновое семейство Site Master S820E с частотными вариантами от 1 МГц — и до 8, 14, 20, 30 и 40 ГГц — это наиболее инновационный Site Master из когда-либо созданных. Доступные функции векторного анализа цепей и векторного вольтметра позволяют пользователям легко расширить область применения прибора S820E. Добавить варианты в S820E очень легко, нужно просто купить нужные варианты и установить ключи активации, которые предоставляет Anritsu. Не нужно отправлять прибор в сервисный центр, так как все оборудование и калибровки, необходимые для работы, уже встроены в S820E перед отгрузкой с производства.
S820E является наиболее ценным портативным микроволновым анализатором в своем классе, обеспечивая больше стандартных возможностей для измерения, чем любое другое устройство на рынке сегодня. Теперь, со стандартным режимом зонда для проверки видеосигнала (VIP) (с версией прошивки не ниже V1.17) пользователи могут проверять оптические разъемы и выполнять проверку «успешно/неудачно» по стандарту IEC 61300-3-35, в дополнение к традиционным измерениям коаксиальных разъемов/волноводов, которые и раньше поддерживались S820E. Все, что необходимо для проверки концов оптоволоконного разъема — это зонд для проверки видеосигнала, совместимый с Anritsu и подключаемый через USB (приобретается отдельно), например G0306A 400x USB VIP. Результаты VIP можно сохранить как файлы изображений, файлы измерений или конвертировать в отчеты в формате pdf непосредственно из прибора. Файлы измерений, полученные в режиме VIP S820E полностью совместимы с продукцией для проверки оптоволоконных линий от Anritsu, например с MT1000A Network Master Pro, MT1100A Network Master Flex и с серией MT9000 продукции OTDR.’
Режим векторного анализатора цепей обеспечивает полностью реверсивную развертку, одновременное измерение 4 S-параметров и 4-секторный дисплей с пользовательскими настройками. При этом создаются файлы стандартного промышленного формата, совместимого с S2P (всего доступны 3 типа файлов S2P). Файлы S2P можно импортировать в настольные векторные анализаторы’ цепей Anritsu (VectorStar™ и ShockLine™), чтобы сравнить полевые и лабораторные измерения.
Режим VVM с возможностями соотношений A/B и B/A позволяет использовать S820E как замену ложных сигналов для устаревших векторных вольтметров. Режим VVM также прямо поддерживает измерения отражения/передачи, что устраняет необходимость во внешнем источнике CW и внешних соединителях, мостах или делителях. К измерениям отражения/передачи можно применить векторную корректировку погрешностей, что обеспечивает абсолютные данные измерений для тестируемого устройства, а также компенсирует отсутствие кабелей, переходников или фитингов, которые могли бы понадобиться для подключения к тестируемому устройству напрямую. Режимы деления экрана для отображения нескольких измерений доступны для удобного сравнения результатов различных стандартных измерений, а удобное табличное отображение позволяет одновременно выполнять измерения на 12 тестируемых устройствах и 1 эталонном устройстве, что очень удобно при настройке систем с несколькими антенными массивами.’ Ведущий в своей сфере динамический диапазон обеспечивает непревзойденную стабильность и повторяемость измерений там, где неизбежны высокие системные потери, поэтому устройство идеально подходит для использования при монтаже и проверке углов наклона глиссады.
Используется та же инновационная технология отбора данных, что и в топовых моделях векторных анализаторов цепей VectorStar™ и новейших моделей ShockLine™. S820E обеспечивает эффективность настольной микроволновой системы в компактном портативном корпусе. Ни один портативный& анализатор кабелей и антенн/векторный анализатор цепей из доступных сегодня не может сравниться с S820E по эффективности динамического диапазона. За счет динамического диапазона 110 дБ до 40 ГГц, S820E превосходит эффективность даже настольных векторных анализаторов цепей предыдущих поколений.’ Современные параметры подключения (USB, Ethernet) теперь являются стандартом, так же, как и полнофункциональное удаленное управление.
S820E заменяет устаревшие микроволновые анализаторы кабелей и антенн S810D/S820D и обеспечивает всю функциональность тех моделей, плюс дополнительные& возможности. В S820E также доступен “Классический режим”, который позволяет пользователям S8X0D приступить к работе с новым прибором с минимальными дополнительными усилиями.
Встроенная справка обеспечивает быстрый доступ к помощи и также в ней содержится полный текст руководства по эксплуатации.
Стандартные возможности 1-портовых измерений включают в себя:
Стандартные возможности 2-портовых измерений включают в себя:
Дополнительные возможности векторного анализатора цепей включают в себя:
Дополнительные возможности векторного вольтметра включают в себя:
– Фазировка LogMag &
– Фазировка LinMag &
– SWR
– Сопротивление
Измерения передачи или 2-портовые измерения потерь в фидере с использованием внешнего датчика мощности позволяют пользователям точно замерить потери в длинных кабелях и сборках волноводов, где концы сборки расположены на удалении друг от друга. Датчики можно удалить на 85 м (278 футов), если использовать USB-удлинитель Anritsu (2000-1717-R) и достаточное количество кабеля UTP кат. 6. Anritsu поставляет кабель кат. 5е длиной 22,5 метра (2100-28-R), что достаточно для большинства практических задач.
Запатентованная система игнорирования помех позволяет точно выполнять измерения даже при наличии высокого уровня РЧ активности. Поддерживаются коаксиальные измерения, а также измерения волноводов.
Разработан с нуля для получения непревзойденной эффективности, внутренняя архитектура представляет собой полностью реверсивный 2-портовый векторный анализатор цепей с 4 приемниками. Архитектура рассчитана на обновление в будущем, варианты которого еще больше увеличат функциональность прибора, таким образом, вы инвестируете средства на много лет вперед.’
Инструменты линейной развертки (LST) представляют собой бесплатное программное обеспечение для анализа данных, которое позволяет оценить системные тренды, проблемы и производительность в дополнение к созданию профессионального отчета.
Микроволновое семейство Site Master S820E с частотными вариантами от 1 МГц — и до 8, 14, 20, 30 и 40 ГГц — это наиболее инновационный Site Master из когда-либо созданных. Доступные функции векторного анализа цепей и векторного вольтметра позволяют пользователям легко расширить область применения прибора S820E. Добавить варианты в S820E очень легко, нужно просто купить нужные варианты и установить ключи активации, которые предоставляет Anritsu. Не нужно отправлять прибор в сервисный центр, так как все оборудование и калибровки, необходимые для работы, уже встроены в S820E перед отгрузкой с производства.
S820E является наиболее ценным портативным микроволновым анализатором в своем классе, обеспечивая больше стандартных возможностей для измерения, чем любое другое устройство на рынке сегодня. Теперь, со стандартным режимом зонда для проверки видеосигнала (VIP) (с версией прошивки не ниже V1.17) пользователи могут проверять оптические разъемы и выполнять проверку «успешно/неудачно» по стандарту IEC 61300-3-35, в дополнение к традиционным измерениям коаксиальных разъемов/волноводов, которые и раньше поддерживались S820E. Все, что необходимо для проверки концов оптоволоконного разъема — это зонд для проверки видеосигнала, совместимый с Anritsu и подключаемый через USB (приобретается отдельно), например G0306A 400x USB VIP. Результаты VIP можно сохранить как файлы изображений, файлы измерений или конвертировать в отчеты в формате pdf непосредственно из прибора. Файлы измерений, полученные в режиме VIP S820E полностью совместимы с продукцией для проверки оптоволоконных линий от Anritsu, например с MT1000A Network Master Pro, MT1100A Network Master Flex и с серией MT9000 продукции OTDR.’
Режим векторного анализатора цепей обеспечивает полностью реверсивную развертку, одновременное измерение 4 S-параметров и 4-секторный дисплей с пользовательскими настройками. При этом создаются файлы стандартного промышленного формата, совместимого с S2P (всего доступны 3 типа файлов S2P). Файлы S2P можно импортировать в настольные векторные анализаторы’ цепей Anritsu (VectorStar™ и ShockLine™), чтобы сравнить полевые и лабораторные измерения.
Режим VVM с возможностями соотношений A/B и B/A позволяет использовать S820E как замену ложных сигналов для устаревших векторных вольтметров. Режим VVM также прямо поддерживает измерения отражения/передачи, что устраняет необходимость во внешнем источнике CW и внешних соединителях, мостах или делителях. К измерениям отражения/передачи можно применить векторную корректировку погрешностей, что обеспечивает абсолютные данные измерений для тестируемого устройства, а также компенсирует отсутствие кабелей, переходников или фитингов, которые могли бы понадобиться для подключения к тестируемому устройству напрямую. Режимы деления экрана для отображения нескольких измерений доступны для удобного сравнения результатов различных стандартных измерений, а удобное табличное отображение позволяет одновременно выполнять измерения на 12 тестируемых устройствах и 1 эталонном устройстве, что очень удобно при настройке систем с несколькими антенными массивами.’ Ведущий в своей сфере динамический диапазон обеспечивает непревзойденную стабильность и повторяемость измерений там, где неизбежны высокие системные потери, поэтому устройство идеально подходит для использования при монтаже и проверке углов наклона глиссады.
Используется та же инновационная технология отбора данных, что и в топовых моделях векторных анализаторов цепей VectorStar™ и новейших моделей ShockLine™. S820E обеспечивает эффективность настольной микроволновой системы в компактном портативном корпусе. Ни один портативный& анализатор кабелей и антенн/векторный анализатор цепей из доступных сегодня не может сравниться с S820E по эффективности динамического диапазона. За счет динамического диапазона 110 дБ до 40 ГГц, S820E превосходит эффективность даже настольных векторных анализаторов цепей предыдущих поколений.’ Современные параметры подключения (USB, Ethernet) теперь являются стандартом, так же, как и полнофункциональное удаленное управление.
S820E заменяет устаревшие микроволновые анализаторы кабелей и антенн S810D/S820D и обеспечивает всю функциональность тех моделей, плюс дополнительные& возможности. В S820E также доступен “Классический режим”, который позволяет пользователям S8X0D приступить к работе с новым прибором с минимальными дополнительными усилиями.
Встроенная справка обеспечивает быстрый доступ к помощи и также в ней содержится полный текст руководства по эксплуатации.
Стандартные возможности 1-портовых измерений включают в себя:
Стандартные возможности 2-портовых измерений включают в себя:
Дополнительные возможности векторного анализатора цепей включают в себя:
Дополнительные возможности векторного вольтметра включают в себя:
– Фазировка LogMag &
– Фазировка LinMag &
– SWR
– Сопротивление
Измерения передачи или 2-портовые измерения потерь в фидере с использованием внешнего датчика мощности позволяют пользователям точно замерить потери в длинных кабелях и сборках волноводов, где концы сборки расположены на удалении друг от друга. Датчики можно удалить на 85 м (278 футов), если использовать USB-удлинитель Anritsu (2000-1717-R) и достаточное количество кабеля UTP кат. 6. Anritsu поставляет кабель кат. 5е длиной 22,5 метра (2100-28-R), что достаточно для большинства практических задач.
Запатентованная система игнорирования помех позволяет точно выполнять измерения даже при наличии высокого уровня РЧ активности. Поддерживаются коаксиальные измерения, а также измерения волноводов.
Разработан с нуля для получения непревзойденной эффективности, внутренняя архитектура представляет собой полностью реверсивный 2-портовый векторный анализатор цепей с 4 приемниками. Архитектура рассчитана на обновление в будущем, варианты которого еще больше увеличат функциональность прибора, таким образом, вы инвестируете средства на много лет вперед.’
Инструменты линейной развертки (LST) представляют собой бесплатное программное обеспечение для анализа данных, которое позволяет оценить системные тренды, проблемы и производительность в дополнение к созданию профессионального отчета.
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
---|---|---|---|---|
60948-15 |
Анализаторы параметров радиотехнических трактов портативные |
S820E |
Фирма "Anritsu Company", США |
18.06.2020 |
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
---|---|---|---|---|
60948-15 |
Анализаторы параметров радиотехнических трактов портативные |
S820E |
Фирма "Anritsu Company", США |
18.06.2020 |
Анализатор АФУ |
|||||
Измерения | |||||
Однопортовые |
Обратные потери Обратные потери в режиме измерения расстояния до неоднородности (DTF) Потери в кабеле КСВН КСВН в режиме измерения расстояния до неоднородности (DTF) Диаграмма Вольперта-Смита 50 Ω 75 Ω (только в «Продвинутом» режиме) Фаза (только в «Продвинутом» режиме) |
||||
Двухпортовые |
Коэффициент передачи (только в «Продвинутом» режиме) Коэффициент передачи с внешним датчиком (только в «Продвинутом» режиме) Потери в кабели (двухпортовые измерения) с внешним датчиком (только в «Классическом» режиме) |
||||
Параметры настройки в «Классическом» режиме | |||||
Режим отображения результатов | Один экран с независимыми маркерами | ||||
Частота | F1/F2 | ||||
Расстояние до неоднородности | D1/D2, единицы измерения м/фут, система помощи DTF Aid, список кабелей, потери в кабеле, скорость распространения (коэф.) | ||||
Обработка методом окна | Прямоугольное; номинальный, низкий, минимальный боковой лепесток | ||||
Амплитуда | Верхнее, нижнее значение, автонастройка шкалы, полная шкала, предустановка шкалы | ||||
Развертка | Число точек данных (130, 259, 517, 1033, 2065), запуск/удерживание, тип развертки (однократная/непрерывная), устойчивость к РЧ помехам (высокая/низкая), вывод мощности в режиме удерживания (вкл./выкл.), сглаживание, усреднение развертки (от 1 до 1000), трасса измерения | ||||
Маркер | Маркеры 1 - 6 (вкл./выкл.), дельта-маркеры 2 - 4 (опорный маркер 1), маркер на точку максимума/точку минимума, таблица маркеров, маркер 5 (точка максимума/минимума между М1 и М2), маркер 6 (точка максимума/минимума между М3 и М4) | ||||
Измерительная трасса | Копирование трассы в память, отображение трассы, математические операции с трассами | ||||
Ограничительная линия | Вкл./выкл., редактирование значения, сигнализация (вкл./выкл.), отбраковка - Pass/Fail (вкл./выкл.), предустановка ограничительной линии | ||||
Калибровка | Запуск калибровки, информация о калибровке, коррекция (вкл./выкл.) | ||||
Настройка параметров калибровки | Коаксиальный тракт, волноводный тракт | ||||
Сохранение/вызов/управление файлами1 | Измерения (.dat), настройки (.stp), снимки с экрана (.png), текст (.txt), CSV (.csv) | ||||
Параметры настройки в «Продвинутом» режиме | |||||
Режим отображения результатов измерения | Одинарный/двойной экран с независимыми маркерами | ||||
Частота | Начальная частота (F1), конечная частота (F2) | ||||
Расстояние | Начало анализируемого отрезка (D1), конец анализируемого отрезка (D2), единицы измерения (м/фут), система помощи DTF Aid | ||||
Настройки измерения расстояния до неоднородности (DTF) | Тип тракта (коаксиальный/волноводный), список кабелей, потери в кабеле, скорость распространения, обработка методом окна (прямоугольное; номинальный, низкий, минимальный боковой лепесток) | ||||
Амплитуда | Верхнее, нижнее значение, автонастройка шкалы, полная шкала, предустановка шкалы | ||||
Развертка | Число точек данных (130, 259, 517, 1033, 2065), запуск/удерживание, тип развертки (однократная/непрерывная), устойчивость к РЧ помехам (высокая/низкая), вывод мощности в режиме удерживания (вкл./выкл.), мощность источника (высокая/низкая), полоса ПЧ (10 Гц, 100 Гц, 1 кГц, 100 кГц), сглаживание, усреднение развертки (от 1 до 1000) | ||||
Маркеры | Маркеры 1- 8 (вкл./выкл.), дельта-маркеры 2 - 8 (опорный маркер 1), маркер на точку максимума/минимума, следящий маркер (вкл./выкл.), таблица маркеров, маркер 5 и 7 (точка максимума/минимума между М1 и М2), маркер 6 и 8 (точка максимума/минимума между М3 и М4) | ||||
Измерительная трасса | Копирование трассы в память, отображение трассы, математические операции с трассами | ||||
Ограничительные линии | Активная ограничительная линия (вкл./выкл.), состояние ограничения (вкл./выкл.), перемещение активной ограничительной линии, редактирование сегментов (максимум 42 верхних и 42 нижних), сигнализация (вкл./выкл.), отбраковка - Pass/Fail (вкл./выкл.), предустановка ограничительной линии | ||||
Калибровка | Запуск калибровки, информация о калибровке, коррекция (вкл./выкл.) | ||||
Сохранение/вызов/управление файлами1 | Измерения (.dat), настройки (.stp), снимки с экрана (.png), текст (.txt), CSV (.csv) | ||||
Частота | |||||
Частотный диапазон | 1 МГц - 8 ГГц, 14 ГГц, 20 ГГц, 30 ГГц, 40 ГГц (в зависимости от модификации анализатора) | ||||
Погрешность частоты | ± 1,0∙10-6 при 23 °C | ||||
Стабильность | ± 1,0∙10-6 от -10 °C до +55 °C, тип. | ||||
Дрейф | ± 1,0∙10-6 /год, тип. | ||||
Разрешение по частоте | 1 Гц | ||||
Полоса пропускания фильтра ПЧ | |||||
Только в «Продвинутом» режиме | 10 Гц, 100 Гц, 1 кГц, 100 кГц | ||||
Мощность на выходе | |||||
Высокая | -3 дБм, тип. | ||||
Низкая | -20 дБм, тип. | ||||
Устойчивость к РЧ помехам2 | |||||
+ 17 дБм, тип. | |||||
1. Текстовые файлы (.txt) и файлы с разделением данных запятой (.csv) не могут быть вызваны в приборе. 2. +13 дБм для сигналов помех внутри полосы |
|||||
Скорость измерений1 | |||||
Измерение коэффициента отражения/ коэффициента передачи | ≤ 650 мкс/точка данных, низкая устойчивость к РЧ помехам, тип. | ||||
Измерение коэффициента передачи с помощью внешнего датчика (двухпортовое измерение потерь в кабеле) | Определяется USB-датчиком и может зависеть от используемой модели, не нормируется. | ||||
Динамический диапазон2,3 (высокая мощность, полоса ПЧ 10 Гц, 10 усреднений, порт 1 или порт 2) | |||||
1 МГц - 20 МГц | > 85 дБ (105 дБ, тип.) | ||||
>20 МГц - 8 ГГц | > 100 дБ (115 дБ, тип.) | ||||
>8 ГГц - 40 ГГц | > 100 дБ (110 дБ, тип.) | ||||
Компрессия приемника для порта 1 или порта 2 | |||||
1 МГц - 40 ГГц | + 5 дБм (компрессия 0,1 дБ), тип. | ||||
Шумы измерительной трассы4 (Высокая мощность, полоса ПЧ 100 Гц, 20 МГц - 40 ГГц) | |||||
Амплитуда | ± 0,006 дБ (± 0,001 дБ, тип.) | ||||
Фаза | ± 0,090° (± 0,060°, тип.) | ||||
Сглаживание | |||||
Диапазон | 0 % - 20 % | ||||
Импеданс системы | |||||
Порт 1 или порт 2 | 50Ω стандартно, 75Ω с трансформатором 50Ω-75Ω | ||||
Обратные потери | |||||
Диапазон отображения результатов | 0 дБ - 1000 дБ | ||||
Разрешение | 0,01 дБ | ||||
КСВН | |||||
Диапазон отображения результатов | 1 - 1000 | ||||
Разрешение | 0,01 | ||||
Потери в кабеле | |||||
Диапазон отображения результатов | 0 дБ - 500 дБ | ||||
Разрешение | 0,01 дБ | ||||
Расстояние до неоднородности (DTF) | |||||
Обратные потери, вертикальный диапазон | 0 дБ - 1000 дБ | ||||
КСВН, вертикальный диапазон | 1 - 1000 | ||||
Разрешение по неоднородности (м) | (1,5 x 108 x vp)/AF (vp = постоянная скорости распространения сигнала, ΩF = F2-F1 в Гц) | ||||
Горизонтальный диапазон (м) | от 0 до (число точек данных - 1) x Разрешение по неоднородности, максимум до 1500 м | ||||
Однопортовые измерения фазы | |||||
Диапазон отображения результатов | от -450 ° до +450 ° | ||||
Разрешение | 0,01 ° | ||||
Диаграмма Вольперта-Смита | |||||
Импеданс | 50Ω, 75Ω | ||||
Разрешение | 0,01 | ||||
Двухпортовые измерения потерь в кабеле (только в «Классическом» режиме) | |||||
Диапазон отображения результатов | от -1000 дБ до +1000 дБ | ||||
Разрешение | 0,01 дБ | ||||
Измерение коэффициента передачи (только в «Продвинутом» режиме) | |||||
Диапазон отображения результатов | от -1000 дБ до +1000 дБ | ||||
Разрешение | 0,01 дБ | ||||
Измерение коэффициента передачи с использованием внешнего датчика (только в «Продвинутом» режиме) | |||||
Диапазон отображения результатов | от -1000 дБ до +1000 дБ | ||||
Разрешение | 0,01 дБ | ||||
1. 10 мс/точка, 1 МГц – 10 МГц, полоса ПЧ 10 кГц, тип. 2. Динамический диапазон определяется как разница между выходной мощностью и уровнем собственных шумов приемника. 3. Указанную величину уменьшить на 20 дБ для диапазона ниже 10 МГц. Указанную величину уменьшить на 5 дБ в диапазоне от 8 ГГц до 14 ГГц. 4. Уровень шумов (дисперсия) в диапазоне ниже 20 МГц увеличивается на коэффициент 5.0. Уровень шумов (только фаза) в диапазоне от 20 ГГц увеличивается на коэффициент 1.5 |
|||||
Векторный анализатор цепей (опция 0440) |
|||||
Погрешность измерений1 (OSLN50A-18 или OSLNF50A-18, TOSLN50A-18 или TOSLNF50A-18) | |||||
Частотный диапазон | Направленность (дБ) | Согласование источника (дБ) | Согласование нагрузки (дБ) | Неравномерность тракта отражения (дБ) | Неравномерность тракта переДачи (дБ) |
1 МГц - 6 ГГц | > 42 | > 33 | > 42 | ± 0,08 | ± 0,06 |
> 6 ГГц - 9 ГГц | > 37 | > 33 | > 37 | ± 0,08 | ± 0,06 |
> 9 ГГц - 18 ГГц | > 33 | > 26 | > 33 | ± 0,04 | ± 0,03 |
1. Полная двухпортовая калибровка с изоляцией, мощность по умолчанию, полоса ПЧ 10 Гц, без усреднения, прогрев в течение 10 минут. Комплекты для калибровки OSLN50A-18 или OSLNF50A-18, TOSLN50A-18 или TOSLNF50A-18. Величина согласования нагрузки применяется только к порту, для которого выполняется коррекция. При использовании кабеля измерительного порта серии 3670 снизить номинальное значение примерно на 8 дБ. Значения неравномерности тракта отражения и тракта передачи являются типичными. |
Товар |
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
Модели |
S820E-0708
|
Портативный микроволновый анализатор кабелей и антенн Site Master с диапазоном частот от 1 МГц до 8 ГГц
|
По запросу | ||
S820E-0714
|
Портативный микроволновый анализатор кабелей и антенн Site Master с диапазоном частот от 1 МГц до 14 ГГц
|
По запросу | ||
S820E-0720
|
Портативный микроволновый анализатор кабелей и антенн Site Master с диапазоном частот от 1 МГц до 20 ГГц
|
По запросу | ||
S820E-0730
|
Портативный микроволновый анализатор кабелей и антенн Site Master с диапазоном частот от 1 МГц до 30 ГГц
|
По запросу | ||
S820E-0740
|
Портативный микроволновый анализатор кабелей и антенн Site Master с диапазоном частот от 1 МГц до 40 ГГц
|
По запросу |
5
Опции |
S820E-0440
|
Векторный анализатор электрических цепей
|
По запросу | ||
S820E-0441
|
Векторный вольтметр
|
По запросу | ||
S820E-0098
|
Калибровка в соответствии ISO17025 и ANSI/NCSL Z540-1. Включает сертификат калибровки
|
По запросу | ||
S820E-0099
|
Премиум калибровка ISO17025 и ANSI/NCSL Z540-1. Включает сертификат калибровки, тестовый отчет и данные о погрешности.
|
По запросу |
9
Аксессуары в комплекте поставке |
2000-1654-R
|
Мягкий кейс для переноски
|
По запросу | ||
633-75
|
Перезаряжаемая Li-Ion батарея
|
По запросу | ||
40-187-R
|
AC-DC адаптер питания
|
По запросу | ||
806-141-R
|
Автомобильный адаптер питания, 12 В, 60 Вт
|
По запросу | ||
2000-1691-R
|
Стилус
|
По запросу | ||
2000-1797-R
|
Пленка для защиты экрана (одна установлена на заводе, одна запасная)
|
По запросу | ||
3-2000-1498
|
USB A/5-пин Мини-B кабель, 3.05 м (10 футов)
|
По запросу | ||
2000-1371-R
|
Ethernet Кабель, 2.13 м (7 футов) Сертификат калибровки и соответствия
|
По запросу |
17
Документация |
10100-00065
|
Информация о продукции, соответствие и безопасность
|
По запросу | ||
11410-00749
|
Техническое описание
|
По запросу | ||
10580-00343
|
Руководство пользователя
|
По запросу | ||
10580-00344
|
Руководство по программированию
|
По запросу | ||
10580-00345
|
Руководство по обслуживанию
|
По запросу |
22
Коаксиальные адаптеры |
71693-R
|
K(f) - N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
510-90-R
|
7/16 DIN(f) - N(m), 0 - 7.5 ГГц, 50 Ω
|
По запросу | ||
510-91-R
|
7/16 DIN(f) - N(f), 0 - 7.5 ГГц, 50 Ω
|
По запросу | ||
510-92-R
|
7/16 DIN(m) - N(m), 0 - 7.5 ГГц, 50 Ω
|
По запросу | ||
510-93-R
|
7/16 DIN(m) - N(f), 0 - 7.5 ГГц, 50 Ω
|
По запросу | ||
510-96-R
|
7/16 DIN(m) - 7/16 DIN(m), 0 - 7.5 ГГц, 50 Ω
|
По запросу | ||
510-97-R
|
7/16 DIN(f) - 7/16 DIN(f), 0 - 7.5 ГГц, 50 Ω
|
По запросу | ||
510-102-R
|
N(m) - N(m), 0 - 11 ГГц, 50 Ω, 90 град. угловой
|
По запросу | ||
513-62-R
|
Адаптер, 0 - 18 ГГц, TNC(f) - N(f), 50 Ω
|
По запросу | ||
1091-26-R
|
SMA(m) - N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
1091-27-R
|
SMA(f) - N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
1091-80-R
|
SMA(m) - N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
1091-81-R
|
SMA(f) - N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
1091-172-R
|
BNC(f) - N(m), 0 - 1.3 ГГц, 50 Ω
|
По запросу | ||
1091-315-R
|
Адаптер, 0 - 18 ГГц, TNC(m) - N(f), 50 Ω
|
По запросу | ||
1091-317-R
|
Адаптер, 0 - 18 ГГц, TNC(m) - SMA(f), 50 Ω
|
По запросу | ||
1091-318-R
|
Адаптер, 0 - 18 ГГц, TNC(m) - SMA(m), 50 Ω
|
По запросу | ||
1091-323-R
|
Адаптер, 0 - 18 ГГц, TNC(m) - TNC(f), 50 Ω
|
По запросу | ||
1091-324-R
|
Адаптер, 0 - 18 ГГц, TNC(f) - N(m), 50 Ω
|
По запросу | ||
1091-325-R
|
Адаптер, 0 - 18 ГГц, TNC(m) - N(m), 50 Ω
|
По запросу | ||
1091-326-R
|
Адаптер, 0 - 18 ГГц, TNC(m) - TNC(m), 50 Ω
|
По запросу | ||
1091-465-R
|
Адаптер, 0 - 6 ГГц, 4.3-10(f) - N(f), 50 Ω
|
По запросу | ||
1091-467-R
|
Адаптер, 0 - 6 ГГц, 4.3-10(m) - N(f), 50 Ω
|
По запросу |
45
Фиксированные аттенюаторы |
3-1010-122
|
20дБ, 5Вт , 0 - 12.4ГГц, N(m) - N(f)
|
По запросу | ||
42N50-20
|
20дБ, 5Вт , 0 - 18ГГц, N(m) - N(f)
|
По запросу | ||
42N50A-30
|
30дБ, 5Вт , 0 - 18ГГц, N(m) - N(f)
|
По запросу | ||
3-1010-123
|
30дБ, 50Вт , 0 - 8.5ГГц, N(m) - N(f)
|
По запросу | ||
1010-127-R
|
30дБ, 150Вт , 0 - 3ГГц, N(m) - N(f)
|
По запросу | ||
3-1010-124
|
40дБ, 100Вт , 0 - 8.5ГГц, N(f) - N(m), двунаправленный
|
По запросу | ||
1010-121-R
|
40дБ, 100Вт , 0 - 18ГГц, N(f) - N(m), двунаправленный
|
По запросу | ||
1010-128-R
|
40дБ, 150Вт , 0 - 3ГГц, N(m) - N(f)
|
По запросу | ||
41KB-3
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 3 дБ, 0 - 26.5 ГГц, 50 Ω
|
По запросу | ||
41KB-6
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 6 дБ, 0 - 26.5 ГГц, 50 Ω
|
По запросу | ||
41KB-10
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 10 дБ, 0 - 26.5 ГГц, 50 Ω
|
По запросу | ||
41KB-20
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 20 дБ, 0 - 26.5 ГГц, 50 Ω
|
По запросу | ||
41KC-3
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 3 дБ, 0 - 40 ГГц, 50 Ω
|
По запросу | ||
41KC-6
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 6 дБ, 0 - 40 ГГц, 50 Ω
|
По запросу | ||
41KC-10
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 10 дБ, 0 - 40 ГГц, 50 Ω
|
По запросу | ||
41KC-20
|
Прецизионный фиксированный аттенюатор, K(m) - K(f), 20 дБ, 0 - 40 ГГц, 50 Ω
|
По запросу |
61
Дополнительные аксессуары |
2000-1723-R
|
USB GPS антенна/приемник с магнитным креплением
|
По запросу | ||
2000-1374
|
Внешнее зарядное устройство для Li-lon батарей
|
По запросу | ||
67135
|
Anritsu рюкзак (для портативных приборов и ПК)
|
По запросу | ||
760-243-R
|
Большой транспортировочный кейс с колесами и ручкой
|
По запросу |
65
USB-преобразователи мощности |
MA24105A
|
Направленный измеритель мощности, USB-интерфейс, 350 МГц - 4 ГГц, +3 дБм - +51,76 дБм
|
По запросу | ||
MA24106A
|
Измеритель мощности нагрузочного типа, 50 МГц - 6 ГГц, +23 дБм - -40 дБм
|
По запросу | ||
MA24108A
|
СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 8 ГГц, +20 дБм - -40дБм
|
По запросу | ||
MA24118A
|
СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 18 ГГц, +20 дБм - -40дБм
|
По запросу | ||
MA24126A
|
Микроволновый USB Измеритель мощности10 МГц - 26 ГГц, +20 дБм - -40дБм
|
По запросу | ||
MA24208A
|
Микроволновый USB Измеритель мощности 10 МГц - 8 ГГц, +20 дБм - -60дБм
|
По запросу | ||
MA24218A
|
Микроволновый USB Измеритель мощности 10 МГц - 18 ГГц, +20 дБм - -60дБм
|
По запросу | ||
MA24330A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 33 ГГц, +20 дБм - -70дБм
|
По запросу | ||
MA24340A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 40 ГГц, +20 дБм - -70дБм
|
По запросу | ||
MA24350A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 50 ГГц, +20 дБм - -70дБм
|
По запросу | ||
SC8268
|
USB-преобразователь коэффициента передачи, K(m), 1 МГц - 40 ГГц, +10 дБм - -50 дБм
|
По запросу | ||
MA25100A
|
Индикатор РЧ-мощности
|
По запросу | ||
2000-1717-R
|
USB 1.1 Пассивный расширитель длины кабеля до 40 метров
|
По запросу | ||
2000-1901-R
|
USB 2.0 Активный расширитель до 100 метров (тип C питания)
|
По запросу |
79
Калибровочные комплекты |
OSLN50A-8
|
Калибровочный комплект тип OSL N(m), 0 - 8 ГГц, 50 Ω
|
По запросу | ||
OSLNF50A-8
|
Калибровочный комплект тип OSL N(f), 0 - 8 ГГц, 50 Ω
|
По запросу | ||
TOSLN50A-8
|
Калибровочный комплект тип -SL N(m), 0 - 8 ГГц, 50 Ω
|
По запросу | ||
TOSLNF50A-8
|
Калибровочный комплект тип -SL N(f), 0 - 8 ГГц, 50 Ω
|
По запросу | ||
OSLN50A-18
|
Калибровочный комплект тип OSL N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
OSLNF50A-18
|
Калибровочный комплект тип OSL N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
TOSLN50A-18
|
Калибровочный комплект тип TOSL N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
TOSLNF50A-18
|
Калибровочный комплект тип TOSL N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
TOSLK50A-20
|
Калибровочный комплект тип TOSL K(m), 0 - 20 ГГц, 50 Ω
|
По запросу | ||
TOSLKF50A-20
|
Калибровочный комплект тип TOSL K(f), 0 - 20 ГГц, 50 Ω
|
По запросу | ||
TOSLK50A-40
|
Калибровочный комплект тип TOSL K(m), 0 - 40 ГГц, 50 Ω
|
По запросу | ||
TOSLKF50A-40
|
Калибровочный комплект тип TOSL K(f), 0 - 40 ГГц, 50 Ω
|
По запросу | ||
22N50
|
Прецизионный стандарт ХХ/КЗ, N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
22NF50
|
Прецизионный стандарт ХХ/КЗ, N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
28N50-2
|
Прецизионный стандарт Нагрузка, N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
28NF50-2
|
Прецизионный стандарт Нагрузка, N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
22K50
|
Прецизионный стандарт ХХ/КЗ, K(m), 0 - 40 ГГц, 50 Ω
|
По запросу | ||
22KF50
|
Прецизионный стандарт ХХ/КЗ, K(f), 0 - 40 ГГц, 50 Ω
|
По запросу | ||
28K50
|
Прецизионный стандарт Нагрузка, K(m), 0 - 40 ГГц, 50 Ω
|
По запросу | ||
28KF50
|
Прецизионный стандарт Нагрузка, K(f), 0 - 40 ГГц, 50 Ω
|
По запросу | ||
2000-1618-R
|
ХХ/КЗ/Нагрузка, 7/16 DIN(m), 0 - 6.0 ГГц 50 Ω
|
По запросу | ||
2000-1619-R
|
ХХ/КЗ/Нагрузка, 7/16 DIN(f), 0 - 6.0 ГГц 50 Ω
|
По запросу | ||
2000-1914-R
|
Прецизионный стандарт ХХ/КЗ/Нагрузка, 4.3-10(f), 0 - 6 ГГц, 50 Ω
|
По запросу | ||
2000-1915-R
|
Прецизионный стандарт ХХ/КЗ/Нагрузка, 4.3-10(m), 0 - 6 ГГц, 50 Ω
|
По запросу | ||
12N50-75B
|
Согласовующее устройство, 0 - 3 ГГц, 50 Ω - 75 Ω
|
По запросу | ||
22N75
|
ХХ/КЗ, N(m), 0 - 3 ГГц, 75 Ω
|
По запросу | ||
22NF75
|
ХХ/КЗ, N(f), 0 - 3 ГГц, 75 Ω
|
По запросу | ||
26N75A
|
Прецизионная нагрузка, N(m), 0 - 3 ГГц, 75 Ω
|
По запросу | ||
26NF75A
|
Прецизионная нагрузка, N(f), 0 - 3 ГГц, 75 Ω
|
По запросу | ||
1091-55-R
|
ХХ, TNC(f), 0 - 18ГГц
|
По запросу | ||
1091-53-R
|
ХХ, TNC(m), 0 - 18ГГц
|
По запросу | ||
1091-56-R
|
КЗ, TNC(f), 0 - 18ГГц
|
По запросу | ||
1091-54-R
|
КЗ, TNC(m), 0 - 18ГГц
|
По запросу | ||
1015-54-R
|
Нагрузка, TNC(f), 0 - 18 ГГц
|
По запросу | ||
1015-55-R
|
Нагрузка, TNC(m), 0 - 18 ГГц
|
По запросу |
114
Фазостабильные кабельные сборки (армированные и гибкие) |
14RKFKF50-0.6
|
0.6 метров (24 дюймов), 0 - 40 ГГц, Ruggedized K(f) - K(f), 50 Ω
|
По запросу | ||
14RKFKF50-1.0
|
1.0 метра (39 дюймов), 0 - 40 ГГц, Ruggedized K(f) - K(f), 50 Ω
|
По запросу | ||
14RKFK50-0.6
|
0.6 метров(24 дюймов), 0 - 40 ГГц, Ruggedized K(f) - K(m), 50 Ω
|
По запросу | ||
14RKFK50-1.0
|
1.0 метра (39 дюймов), 0 - 40 ГГц, Ruggedized K(f) - K(m), 50 Ω
|
По запросу | ||
14KFKF50-0.6
|
0.6 метров(24 дюймов), 0 - 40 ГГц, K(f) - K(f), 50 Ω
|
По запросу | ||
14KFKF50-1.0
|
1.0 метра (39 дюймов), 0 - 40 ГГц, K(f) - K(f), 50 Ω
|
По запросу | ||
14KFK50-0.6
|
0.6 метров(24 дюймов), 0 - 40 ГГц, K(f) - K(m), 50 Ω
|
По запросу | ||
14KFK50-1.0
|
1.0 метра (39 дюймов), 0 - 40 ГГц, K(f) - K(m), 50 Ω
|
По запросу | ||
15NN50-1.0B
|
1.0 метра (39 дюймов), 0 - 18 ГГц, N(m) - N(m), 50 Ω
|
По запросу | ||
15NNF50-1.0B
|
1.0 метра (39 дюймов), 0 - 18 ГГц, N(m) - N(f), 50 Ω
|
По запросу | ||
15LL50-1.0A
|
1.0 метра (39 дюймов), 0 - 20 ГГц, 3.5 mm(m) - 3.5 mm(m), 50 Ω
|
По запросу | ||
15LLF50-1.0A
|
1.0 метра (39 дюймов), 0 - 20 ГГц, 3.5 mm(m) - 3.5 mm(f), 50 Ω
|
По запросу | ||
15KK50-1.0A
|
1.0 метра (39 дюймов), 0 - 26.5 ГГц, K(m) - K(m), 50 Ω
|
По запросу | ||
15KKF50-1.0A
|
1.0 метра (39 дюймов), 0 - 26.5 ГГц, K(m) - K(f), 50 Ω
|
По запросу | ||
15N43M50-1.5C
|
Тестовая кабельная сборка армированная 1.5 м, 0 - 6ГГц, N(m) - 4.3-10(m)
|
По запросу | ||
15N43F50-1.5C
|
Тестовая кабельная сборка армированная 1.5 meter, 0 - 6ГГц, N(m) - 4.3-10(f)
|
По запросу | ||
15N43M50-3.0C
|
Тестовая кабельная сборка армированная 3 м, 0 - 6 ГГц, N(m) - 4.3-10(m)
|
По запросу | ||
15N43F50-3.0C
|
Тестовая кабельная сборка армированная 3 м, 0 - 6 ГГц, N(m) - 4.3-10(f)
|
По запросу | ||
15NF43M50-1.5C
|
Тестовая кабельная сборка армированная 1.5 м, 0 - 6 ГГц, N(f) - 4.3-10(m)
|
По запросу | ||
15NF43F50-1.5C
|
Тестовая кабельная сборка армированная 1.5 м, 0 - 6 ГГц, N(f) - 4.3-10(f)
|
По запросу | ||
15NF43M50-3.0C
|
Тестовая кабельная сборка армированная 3 м, 0 - 6 ГГц, N(f) - 4.3-10(m)
|
По запросу | ||
15NF43F50-3.0C
|
Тестовая кабельная сборка армированная 3 м, 0 - 6 ГГц, N(f) - 4.3-10(f)
|
По запросу |
136
Полжесткие фазостабильные кабельные сборки (армированные) |
3670K50-2
|
0.6 метров(24 дюймов), 0 - 40 ГГц, K(f) - K(m), 50 Ω
|
По запросу | ||
3670N50-1
|
0.3 метров(12 дюймов), 0 - 18 ГГц, N(f) - N(m), 50 Ω
|
По запросу | ||
3670NN50-1
|
0.3 метров(12 дюймов), 0 - 18 ГГц, N(m) - N(m), 50 Ω
|
По запросу | ||
3670N50-2
|
0.6 метров(24 дюймов), 0 - 18 ГГц, N(f) - N(m), 50 Ω
|
По запросу | ||
3670NN50-2
|
0.6 метров(24 дюймов), 0 - 18 ГГц, N(m) - N(m), 50 Ω
|
По запросу | ||
3670K50-1
|
0.3 метров(12 дюймов), 0 - 40 ГГц, K(f) - K(m), 50 Ω
|
По запросу |
142
Прецизионные коаксиальные адаптеры |
34NN50A
|
Прецизионный Адаптер, N(m) - N(m), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
34NFNF50
|
Прецизионный Адаптер, N(f) - N(f), 0 - 18 ГГц, 50 Ω
|
По запросу | ||
K220B
|
Прецизионный Адаптер, 0 - 40 ГГц, K(m) - K(m), 50 Ω
|
По запросу | ||
K222B
|
Прецизионный Адаптер, 0 - 40 ГГц, K(f) - K(f), 50 Ω
|
По запросу | ||
K224B
|
Прецизионный Адаптер, 0 - 40 ГГц, K(m) - K(f), 50 Ω
|
По запросу |
