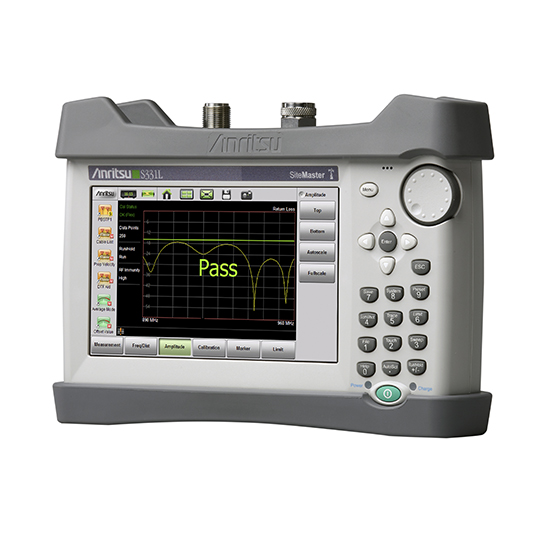

Анализатор антенн и фидерных линий Site Master™ с диапазоном частот от 2 МГц до 4 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы АФУ S331L Подробнее
Японская корпорация Anritsu (Anritsu Corporation) - ведущий производитель контрольного и измерительного оборудования для постоянного контроля и тестирования систем коммуникаций на всех стадиях: исследования и разработки, производства, ввода в эксплуатацию и технического обслуживания.Первым предшественником Anritsu была компания Sekisan-sha, основанная в 1895 году. Затем последовала Annaka Electric Company, производящая беспроводные передатчики и первый автоматический общественный телефон Японии. 17 марта 1931 года в результате слияния двух компаний Annaka… подробнее
Обзор
от 2 МГц до 4 ГГц Портативный анализатор антенн и линий, ударо-, пыле- и брызгозащитный
Более 8 часов непрерывной работы от аккумуляторной батареи
Стандартно встроенный модуль InstaCal™ и Измеритель Мощности
FlexCal™ Калибровка сохраняется при изменении частотного диапазона
Классический Режим (подобно прибору S331D) и Продвинутый Режим (подобно прибору S331E)
Встроенная Помощь
800 x 480 7” TFT сенсорный экран и USB порты
Внутренняя память >1000 файлов с быстрым просмотром сохраненных трасс
Стандартное в отрасли расширение файлов *.dat , совместимость с программными продуктами Line Sweep Tools (LST) и HHST
Стандартная гарантия – 3 года (гарантийный срок на батареи составляет 1 год)
Site Master S331L – сочетающий в себе все необходимые функции однопортовый анализатор антенн и линий в диапазоне от 2МГц до 4ГГц, штатный встроенный модуль InstaCal™ и Измеритель Мощности. Стандартные измерения включают:Обратные потери
КСВН
Потери в кабеле
Круговая диаграмма полных сопротивлений (диаграмма Смита) (выбор 50/75 Ом)
Однопортовое измерение фазы коэффициента отражения
Расстояние до повреждения (Обратные потери)
Расстояние до повреждения (КСВН)
Измерение ВЧ мощности (50 МГц ÷ 4 ГГц)
от 2 МГц до 4 ГГц Портативный анализатор антенн и линий, ударо-, пыле- и брызгозащитный
Более 8 часов непрерывной работы от аккумуляторной батареи
Стандартно встроенный модуль InstaCal™ и Измеритель Мощности
FlexCal™ Калибровка сохраняется при изменении частотного диапазона
Классический Режим (подобно прибору S331D) и Продвинутый Режим (подобно прибору S331E)
Встроенная Помощь
800 x 480 7” TFT сенсорный экран и USB порты
Внутренняя память >1000 файлов с быстрым просмотром сохраненных трасс
Стандартное в отрасли расширение файлов *.dat , совместимость с программными продуктами Line Sweep Tools (LST) и HHST
Стандартная гарантия – 3 года (гарантийный срок на батареи составляет 1 год)
Site Master S331L – сочетающий в себе все необходимые функции однопортовый анализатор антенн и линий в диапазоне от 2МГц до 4ГГц, штатный встроенный модуль InstaCal™ и Измеритель Мощности. Стандартные измерения включают:Обратные потери
КСВН
Потери в кабеле
Круговая диаграмма полных сопротивлений (диаграмма Смита) (выбор 50/75 Ом)
Однопортовое измерение фазы коэффициента отражения
Расстояние до повреждения (Обратные потери)
Расстояние до повреждения (КСВН)
Измерение ВЧ мощности (50 МГц ÷ 4 ГГц)
2000-1676R | Мягкий кейс для переноски
2000-1691R | Стилус
2000-1687-R | Торцевая головка на разъем N(m)-типа
40-187-RAC | DC адаптер питания
806-141-R | Автомобильный адаптер питания, 12 В, 60 Вт
3-2000-1498 | USB A/5-pin мини-B кабель, 305 см (120 дюймов) 3-х летняя гарантия (1 год гарантии на АКБ) Сертификат калибровки и соответствия
2000-1676R | Мягкий кейс для переноски
2000-1691R | Стилус
2000-1687-R | Торцевая головка на разъем N(m)-типа
40-187-RAC | DC адаптер питания
806-141-R | Автомобильный адаптер питания, 12 В, 60 Вт
3-2000-1498 | USB A/5-pin мини-B кабель, 305 см (120 дюймов) 3-х летняя гарантия (1 год гарантии на АКБ) Сертификат калибровки и соответствия
Свернуть
Развернуть
Основные возможности и технические характеристики
Site Master S331L – сочетающий в себе все необходимые функции однопортовый анализатор антенн и линий в диапазоне от 2МГц до 4ГГц, штатный встроенный модуль InstaCal™ и Измеритель Мощности. Стандартные измерения включают:
Анализатор антенн и линий S331L – это портативный прибор с наивысшими техническими характеристиками в прочной и надежной конструкции. S331L пришел на смену прибору S331D, который является частью модельного ряда анализаторов антенн и линий с самым продолжительным в истории выпуском. Сочетая в себе последние достижения технологии, прибор S331L специально оптимизирован для полевых условий, прост в использовании и обеспечивает удобство управления данными измерений. Заряда батареи S331L хватает на весь рабочий день, самое долгое время работы для портативных анализаторов. Обладая большим 7” TFT сенсорным экраном, новым интуитивным GUI и классическим режимом работы (подобно интерфейсу S331D) анализатор S331L максимально повышает эффективность работы в полевых условиях.
Прибор S331L предназначен для подрядных организаций, монтажников и поставщиков беспроводных услуг, для тех, кому необходим инструмент для снижения расходов по техническому обслуживанию своих площадок. Всем, кому нужно выполнять простые измерения антенн/линий и измерение мощности по достоинству оценят новый Site Master S331L. Простая конфигурация прибора без каких-либо опций и привлекательная стоимость является идеальным сочетанием для подрядчиков, выполняемых работы на антенных вышках. Прибор вполне доступен для закупки арендными организациями и формирования складских запасов партнерами.
С анализатором S331L нет необходимости тратить время на поиск сети питания, т.к. заряда батареи хватает на целый рабочий день, что в свою очередь обеспечивает большую продуктивность. Прибор также обладает большим объемом внутренней памяти, что позволяет не беспокоиться о количестве сохраняемых измерений. Ваши капитальные затраты сказываются на вашей прибыльности и стабильности. С помощью нового S331L, который обладает большой ценностью, вы можете существенно снизить эксплуатационные расходы.
Line Sweep Tools (LST)
Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.
easyTest Tools (eTT)
easyTest Tools allows users to Create work instruction files on their PC, Deliver these files by e-mail, and then Display work instructions on supported instruments and modes. These easyTest™ files provide step-by-step instructions for both the test setup and instrument operation.
Свернуть
Развернуть
Основные возможности и технические характеристики
Site Master S331L – сочетающий в себе все необходимые функции однопортовый анализатор антенн и линий в диапазоне от 2МГц до 4ГГц, штатный встроенный модуль InstaCal™ и Измеритель Мощности. Стандартные измерения включают:
Анализатор антенн и линий S331L – это портативный прибор с наивысшими техническими характеристиками в прочной и надежной конструкции. S331L пришел на смену прибору S331D, который является частью модельного ряда анализаторов антенн и линий с самым продолжительным в истории выпуском. Сочетая в себе последние достижения технологии, прибор S331L специально оптимизирован для полевых условий, прост в использовании и обеспечивает удобство управления данными измерений. Заряда батареи S331L хватает на весь рабочий день, самое долгое время работы для портативных анализаторов. Обладая большим 7” TFT сенсорным экраном, новым интуитивным GUI и классическим режимом работы (подобно интерфейсу S331D) анализатор S331L максимально повышает эффективность работы в полевых условиях.
Прибор S331L предназначен для подрядных организаций, монтажников и поставщиков беспроводных услуг, для тех, кому необходим инструмент для снижения расходов по техническому обслуживанию своих площадок. Всем, кому нужно выполнять простые измерения антенн/линий и измерение мощности по достоинству оценят новый Site Master S331L. Простая конфигурация прибора без каких-либо опций и привлекательная стоимость является идеальным сочетанием для подрядчиков, выполняемых работы на антенных вышках. Прибор вполне доступен для закупки арендными организациями и формирования складских запасов партнерами.
С анализатором S331L нет необходимости тратить время на поиск сети питания, т.к. заряда батареи хватает на целый рабочий день, что в свою очередь обеспечивает большую продуктивность. Прибор также обладает большим объемом внутренней памяти, что позволяет не беспокоиться о количестве сохраняемых измерений. Ваши капитальные затраты сказываются на вашей прибыльности и стабильности. С помощью нового S331L, который обладает большой ценностью, вы можете существенно снизить эксплуатационные расходы.
Line Sweep Tools (LST)
Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.
easyTest Tools (eTT)
easyTest Tools allows users to Create work instruction files on their PC, Deliver these files by e-mail, and then Display work instructions on supported instruments and modes. These easyTest™ files provide step-by-step instructions for both the test setup and instrument operation.
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
51533-12 |
Анализаторы параметров коаксиальных трактов портативные |
S331L |
Фирма "Anritsu Company", США |
26.07.2022 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
51533-12 |
Анализаторы параметров коаксиальных трактов портативные |
S331L |
Фирма "Anritsu Company", США |
26.07.2022 |
Характеристики
Загрузить технические характеристики
| Measurements | |||||
| Measurements | VSWR Return Loss Cable Loss (One Port) Distance-to-Fault (DTF) Return Loss Distance-to-Fault (DTF) VSWR Smith Chart 50 Q/ 75 Q (Advanced Mode Only) 1-Port Phase (Advanced Mode Only) Transmission with External Sensor (Advanced Mode Only) | ||||
| Setup Parameters-Classic Mode | |||||
| Measurement Display | Single Display with independent markers | ||||
| Frequency | F1/F2 | ||||
| DTF | D1/D2, DTF Aid, Cable Loss, Propagation Velocity, Cable type | ||||
| Windowing | Rectangular, Normal Side Lobe, Low Side Lobe, Minimum Side Lobe | ||||
| Amplitude | Top, Bottom Auto Scale, Full Scale | ||||
| Sweep | Data Points, Run/Hold, Single/Continuous, RF Immunity (High/Low), RF Power in Hold (On/Off), Trace | ||||
| Data Points | 130, 259, 517, 1033, 2065 | ||||
| Markers | Markers 1 to 6 (On/Off), Delta Markers 2 to 4 (Ref M1), Marker to Peak/Valley, Marker Table, Marker 5 (Peak/Valley between M1 & M2), Marker 6 (Peak/Valley between M3 & M4), Independent Markers for Frequency and Distance Measurements | ||||
| Traces | Copy Trace To Memory, Trace Display, Trace Math [Trace - Memory, Trace + Memory, (Trace + Memory)/2] | ||||
| Limit Line | On/Off, Edit Value, Limit Alarm, Pass/Fail On/Off, Limit Preset | ||||
| Calibration | Start Calibration, Cal Info, Cal Correction (On/Off), Cal Method (OSL, InstaCal™), Cal Type (Standard, FlexCal™) | ||||
| Save/Recall | Setups, Measurements, Screen Shots | ||||
| Setup Parameters-Advanced Mode | |||||
| Measurement Display | Single/Dual Display with independent markers | ||||
| Frequency | Start Frequency (F1), Stop Frequency (F2) | ||||
| DTF | Start Distance (D1), Stop Distance (D2), Units m/ft, DTF Aid, Cable List, Cable Loss, Propagation Velocity | ||||
| Windowing | Rectangular, Normal Side Lobe, Low Side Lobe, Minimum Side Lobe | ||||
| Amplitude | Top, Bottom, Auto Scale, Full Scale | ||||
| Sweep | Data Points, Run/Hold, Single/Continuous, RF Immunity (High/Low), RF Power in Hold (On/Off) | ||||
| Data Points | 130, 259, 517, 1033, 2065 | ||||
| Markers | Markers 1 to 8 (On/Off), Delta Markers 2 to 8 (Ref M1), Marker Tracking (On/Off), Marker to Peak/Valley, Marker Table, Marker 5 & 7 (Peak/Valley between M1 & M2), Marker 6 & 8 (Peak/Valley between M3 & M4), Independent Markers for Frequency and Distance Measurements | ||||
| Traces | Copy Trace to Memory, Trace Display, Trace Math [Trace - Memory, Trace + Memory, (Trace + Memory)/2] | ||||
| Limit Line | Active Limit (Upper/Lower), Limit State (On/Off), Move Active Limit, Edit Segments (42 upper and 42 lower segments maximum), Limit Alarm, Pass/Fail On/Off, Limit Preset | ||||
| Calibration | Start Calibration, Cal Info, Cal Correction (On/Off), Cal Method (OSL, InstaCal™, Transmission, OSL + Transmission), Cal Type (Standard, FlexCal™) | ||||
| Save/Recall | Setups, Measurements, Screen Shots | ||||
| Frequency | |||||
| Frequency Range | 2 MHz to 4 GHz | ||||
| Frequency Accuracy | ± 5 ppm @ 23°C ± 3°C | ||||
| Frequency Resolution | 1 kHz | ||||
| Power | |||||
| Output Power | -3 dBm, typical | ||||
| Interference Immunity | |||||
| On-Channel | +17 dBm outside calibrated sweep range | ||||
| On-Frequency | +13 dBm within calibrated sweep range | ||||
| Measurement Speed | |||||
| Return Loss | < 1.50 ms/data point, RF immunity low, typical | ||||
| Distance-to-Fault | < 1.75 ms/data point, RF immunity low, typical | ||||
| Return Loss | |||||
| Measurement Range | 0 to 60 dB | ||||
| Resolution | 0.01 dB | ||||
| VSWR | |||||
| Measurement Range | 1 to 65 | ||||
| Resolution | 0.01 | ||||
| Cable Loss | |||||
| Measurement Range | 0 to 30dB | ||||
| Resolution | 0.01 dB | ||||
| Distance-to-Fault | |||||
| Vertical Range Return Loss | 0 to 60 dB | ||||
| Vertical Range VSWR | 1 to 65 | ||||
| Fault Resolution (meters) | (1.5 x 108 x vp)/AF (vp = propagation velocity, ∆F is F2 - F1 in Hz) | ||||
| Horizontal Range (meters) | 0 to (Data Points - 1) x Fault Resolution, to maximum of 1500 meters (4921 ft) | ||||
| 1-Port Phase (Advanced Mode Only) | |||||
| Measurement Display Range | -450° to +450° | ||||
| Resolution | 0.01° | ||||
| Smith Chart (Advanced Mode Only) | |||||
| Impedance | 50 Ω, 75 Ω | ||||
| Resolution | 0.01 | ||||
| Transmission Ext Sensor (Advanced Mode Only) | |||||
| Measurement Display Range | -100dB to +100dB | ||||
| Resolution | 0.01dB | ||||
| Measurement Accuracy (at 23°C ± 3 °C) | |||||
| Corrected Directivity |
≥ 38 dB, InstaCal™ calibration ≥ 42 dB, OSL calibration (OSLN50A-8, OSLNF50A-8, OSLN50-1, OSLNF50-1) |
||||
Internal Power Meter |
|||||
| Frequency | Measurement Frequency (for Cal Factor) | ||||
| Amplitude | Max Value, Min Value, Offset Value, Relative On/Off, Units dBm/Watts, Auto Scale, Fullscale | ||||
| Calibration | Zero On/Off | ||||
| Average | Running Average, Max Hold (On/Off), Run/Hold, Average Mode (Continuous/Single) | ||||
| Limits | Limit (On/Off), Upper Value, Lower Value | ||||
| Frequency Range | 50 MHz to 4 GHz | ||||
| Display Range | -100 dBm to +100 dBm | ||||
| Offset Range | Max ± 100 dB, user settable value | ||||
| Measurement Range | -33 dBm to +20 dBm | ||||
| VSWR | 1.5:1 typical | ||||
| Maximum Power | +27 dBm, ± 45 VDC (damage level) | ||||
| Connector | Type N(m), 50 П | ||||
| Accuracy | ± 0.7 dB (0dBm, 1GHz CW, @ 23°C ± 3°C) | ||||
| Frequency Response and Linearity | Additional ± 0.8 dB (± 0.5 dB typical) | ||||
| Temperature Effect | Additional ± 0.02 dB per 1°C change (typical) | ||||
High Accuracy Power Meter(requires external USB Power Sensor) |
|||||
| Amplitude | Maximum, Minimum, Offset, Relative On/Off, Units, Auto Scale | ||||
| Average | # of Running Averages, Max Hold | ||||
| Zero/Cal | Zero On/Off, Cal Factor (Center Frequency, Signal Standard) | ||||
| Limits | Limit On/Off, Limit Upper/Lower | ||||
| Power Sensor Model | MA24105A | MA24106A | MA24108A/18A/26A | MA24208A/18A | MA24330A/40A/50A |
| Description | Inline High PowerSensor | High Accuracy RF Power Sensor | Microwave USB PowerSensor | Microwave Universal USB PowerSensor | Microwave CW USB PowerSensor |
| Frequency Range | 350MHz to 4GHz | 50MHz to 6GHz | 10MHz to 8/18/26GHz | 10MHz to 8/18 GHz | 10MHz to 33/40/50 GHz |
| Connector | Type N(f), 50 Ω | Type N(m), 50 Ω | Type N(m), 50 Ω (8/18GHz) Type K(m), 50 Ω (26GHz) | Type N(m), 50 Ω | Type K(m), 50 Ω (33/40 GHz) Type V(m), 50 Ω (50GHz) |
| Dynamic Range | +3 dBm to +51.76 dBm (2mW to 150W) | -40 dBm to +23 dBm (0.1 pW to 200 mW) | -40 dBm to +20 dBm (0.1 pW to 100mW) | -60dBm to +20dBm (1 nW to 100mW) | -70dBm to +20dBm (0.1 nW to 100 mW) |
| Measurand | True-RMS | True-RMS | True-RMS, Slot Power, Burst Average Power | True-RMS, Slot Power, Burst AveragePower | AveragePower |
| Measurement Uncertainty | ± 0.17 dBa | ±0.16dBb | ±0.18dBc | ±0.17dBd | ±0.17dBe |
| Data sheet | 11410-00621 | 11410-00424 | 11410-00504 | 11410-00841 | 11410-00906 |
| (for complete specifications) | |||||
| Notes: |
a. Expanded uncertainty with K=2 for power measurements of a CW signal greater than +20 dBm with a matched load. Measurement results referenced to the input side of the sensor. b. Total RSS measurement uncertainty (0 °C to 50 °C) for power measurements of a CW signal greater than -20 dBm with zero mismatch errors. c. Expanded uncertainty with K=2 for power measurements of a CW signal greater than -20dBm with zero mismatch errors. d. Power uncertainty expressed with two sigma confidence level for CW measurement after zero operation. Includes calibration factor and linearity over temperature uncertainties, but not the effects of mismatch, zero set and drift, or noise. e. Includes linearity over temperature uncertainties, but not the effects of calibration factor, mismatch, zero set and drift, and noise. |
||||
Video Inspection Probe(Requires external USB Video Inspection Probe, sold separately) |
|||||
| Setup Parameters | |||||
| Probe Models | G0306A or G0306B 400X USB Visual Inspection Probe | ||||
| Tip Type (included with G0306A) | SC_APC_F:, SC_PC_F:, LC_PC_F:, FC_PC_F:, 2.5APC_M:, 2.5PC_M:, 1.25PC_M: | ||||
| Test Profile (IEC 61300-3-35) | SM PC >45:, SM APC:, SM PC >25:, MM PC 62.5:, MM PC 50.0: | ||||
| Auto Analyze | On/Off | ||||
| Auto Filename | On/Off | ||||
| Auto Filename Settings | Location, File Prefix, Start Number, Include Date | ||||
| Measurement Parameters | |||||
| Live | View Live Image | ||||
| Captured | Capture Image for Analysis | ||||
| Analyze | Analyze Image | ||||
| Results Table | Auto/Off | ||||
| Overlay | On/Off | ||||
| Zoom Control Help | Displays instruction for image Zoom feature | ||||
| Save/Recall Parameters | |||||
| Save | Measurement (*.vipi), VIP Image (*.png), Screen Shot (.png) | ||||
| Recall | Measurement (*.vipi), VIP Image (*.png), Screen Shot (.png) | ||||
| File Management | Rename, Create Folder, Copy, Paste, Delete | ||||
| Report Parameters | |||||
| Header Settings | Customer, Project, Operator, Notes, Include Logo | ||||
| Generate Report | Generates pdf report with options to include multiple *.vipi files | ||||
General Specifications |
|||||
| Setup Parameters System Info | Status, Battery | ||||
| System Setups | Date/Time, Language, Display/Audio | ||||
| Date/Time | Time and Date Settings, Time Zone Settings | ||||
| Language | English, French, German, Italian, Spanish, Russian, Portuguese, Japanese, Korean, Chinese | ||||
| Display/Audio | Brightness, Color Schemes, Screen Shot Settings, Volume | ||||
| Connectivity | GPS, Ethernet Configuration (DHCP/Static) | ||||
| Diagnostics | Self Test | ||||
| Preset | Preset, Reset, Update Firmware | ||||
| Reset | Factory Reset, Delete All User Files, Delete Custom Files, Master Reset | ||||
| File | Save, Recall, File Management | ||||
| Save | Measurement (*.dat), Setup (*.stp), Screen Shot (*.png) | ||||
| Recall | Recall, Create Folder, Copy, Paste, Delete | ||||
| File Management | Rename, Create Folder, Copy, Paste, Delete | ||||
| Navigation | Top, Bottom, Page Up, Page Down | ||||
| Help Menu | System Info, FAQ, User Guide | ||||
| Internal Trace/Setup Memory | > 1000 files (files may be traces, setups, screen shots, or any combination) | ||||
| External Trace/Setup Memory | Limited only by size of USB Flash drive | ||||
| Connectors | |||||
| RF Out/Reflect In | Type N, female, 50 Ω, Maximum Input +42 dBm, ± 50 VDC | ||||
| InstaCal™/Power Meter | Type N, male, 50 Ω, Maximum Input +27 dBm, ± 45 VDC (Damage Level) | ||||
| External Power | 5.5 mm barrel connector, 11 to 14 VDC, < 3.0A | ||||
| USB Ports | USB 2.0 Type A (two ports) | ||||
| USB Interface | Type mini-B, Connect to PC for data transfer | ||||
| Display | |||||
| Type | TFT Resistive Touch Screen | ||||
| Size | 7.0 in daylight viewable color LCD | ||||
| Resolution | 800 x 480 | ||||
| Pixel Defects | No more than five defective pixels (99.9986% good pixels) | ||||
| GPS Connectivity (external GPS USB module sold separately) | |||||
| GPS Time/Location Indicator | Time, Latitude, Longitude and Altitude in GPS dialog (current or last known location) Time, Latitude, Longitude and Altitude with trace storage (current or last known location) | ||||
| Setup | Clear Data, Synchronize system time to GPS | ||||
| Battery | |||||
| Type | Li-Ion | ||||
| Battery Operation | > 8.0 Hours typical (70 % brightness setting, continuous usage) | ||||
| Standby | 7 days typical (With fully charged battery. Actual time will vary depending on battery charge level) | ||||
| Regulatory Compliance | |||||
| European Union | EMC 2014/30/EU, EN 61326:2013, CISPR 11/EN 55011, IEC/EN 61000-4-2/3/4/5/6/8/11 Low Voltage Directive 2014/35/EU Safety EN 61010-1:2010 RoHS Directive 2011/65/EU applies to instruments with CE marking placed on the market after July 22, 2017 | ||||
| Australia and New Zealand | RCM AS/NZS 4417:2012 | ||||
| South Korea | KCC-REM-A21-0004 | ||||
| Environmental | MIL-PRF-28800F Class 2 | ||||
| Operating Temperature Range | -10 °C to 55 °C | ||||
| Storage Temperature Range | -51 °C to 71 °C | ||||
| Maximum Relative Humidity | 95% RH at 30 °C, non-condensing | ||||
| Vibration, Sinusoidal | 5 Hz to 55 Hz | ||||
| Vibration, Random | 10 Hz to 500 Hz | ||||
| Half Sine Shock | 30 gn | ||||
| Altitude | 4600 meters, operating and non-operating | ||||
| Explosive Atmosphere | MIL-PRF-28800F Section 4.5.6.3 MIL-STD-810G, Method 511.5, Procedure 1 | ||||
| Size and Weight | |||||
| Size | 250 mm x 177mm x 61mm (10.0in x 7.1 in x 2.4in) | ||||
| Weight | < 2.0 kg (4.4lb), including battery | ||||
Anritsu Tool Box and Line Sweep Tools(for your pc) |
|||||
| Line Sweep Tools (LST) is a free PC based program that increases productivity for people who deal with numerous Cable and Antenna traces every day. LST is the next generation of Anritsu's familiar Handheld Software Tools (HHST) and shares its uncomplicated user interface, giving a new face to the term “ease of use.” | |||||
| Cable Editor1 | Instrument Cable Lists may be retrieved from the instrument, modified as required, and uploaded back into instrument. | ||||
| Distance to Fault2 (DTF) | Easily convert Return Loss or VSWR traces to Distance to Fault traces with one button press. | ||||
| Measurement Calculator | Provides quick conversion between commonly used measurement units such as VSWR, RL, and others. | ||||
| Signal Standard Editor1 | Signal Standard Lists may be retrieved from the instrument, modified as required, and uploaded back into instrument. | ||||
| Naming Grid | A naming grid function makes changing file names, trace titles, and trace subtitles from field values to those required by contract simple and quick. Once the naming grid is populated with user defined file name segments, a few simple button presses will then fill out the file, title, and sub-title names. Quickly applied to multiple traces, the naming grid can save time, increase efficiency and accuracy. | ||||
| Presets | Presets make applying markers and a limit line to similar traces quick and easy. They only need to be set once, and recorded. After this, applying them to a similar trace requires only one button push. This speeds up trace processing and makes providing consistent marker and limit line settings easy. | ||||
| Report Generator | The report generator creates a professional PDF or HTML based report. Reports may include GPS3 location, power level3, company logo4, instrument and calibration status along with a display of all open traces. It also may contain additional information such as addresses and phone numbers. | ||||
| Capture | Plots to Screen, Database, *.dat, *.jpg | ||||
| Connect | To PC using USB, Ethernet, Serial | ||||
| Download/Upload1 | Lists/measurements and live traces to PC for storage and analysis. | ||||
| Supported File Types | Input: *.dat, *.vna, *.mna, *.pim, *.tm Output: *.dat, *.vna, *.pim, *.tm, *.csv, *.bmp, *.jpg, *.png | ||||
easyTest Tools(for your rc) |
|||||
| Instrument Mode | |||||
| Cable & Antenna Analyzer Mode | |||||
| Commands | |||||
| Display Image | Allows putting a custom image on the instrument screen | ||||
| Recall Setup | Places the instrument into a known state | ||||
| Prompt | Displays instructional messages on the instrument screen | ||||
| Save | Allows automatic or manual saving of traces | ||||
| Connectivity | |||||
| Connections | USB cable or USB memory stick | ||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
S331L
|
Анализатор антенн и фидерных линий Site Master™ с диапазоном частот от 2 МГц до 4 ГГц
|
По запросу |
1
| Аксессуары в комплекте поставке |
|
806-141-R
|
Автомобильный адаптер питания, 12 В, 60 Вт
|
По запросу | ||
|
3-2000-1498
|
USB A/5-pin мини-B кабель, 305 см (120 дюймов) 3-х летняя гарантия (1 год гарантии на АКБ) Сертификат калибровки и соответствия
|
По запросу | ||
|
2000-1676-R
|
Мягкий кейс для переноски
|
По запросу | ||
|
2000-1691-R
|
Стилус
|
По запросу | ||
|
2000-1687-R
|
Торцевая головка на разъем N(m)-типа
|
По запросу | ||
|
40-187-R
|
AC-DC адаптер питания
|
По запросу |
7
| Документация |
|
11410-00616
|
Site Master™ S331L Техническое описание
|
По запросу | ||
|
10580-00321
|
Site Master™ S331L Руководство пользователя
|
По запросу | ||
|
11410-00640
|
Site Master S331L Брошюра
|
По запросу | ||
|
11410-00674
|
Руководство по поиску и устранению неисправностей в кабеле и антенне
|
По запросу | ||
|
10580-00253
|
Site Master™ S331L Руководство по обслуживанию
|
По запросу |
12
| Калибровочные компоненты 50 Ом |
|
OSLN50A-8
|
Прецизионный ХХ/КЗ/Нагрузка, N(m), 42 дБ, 0 - 8.0 ГГц, 50 O
|
По запросу | ||
|
OSLNF50A-8
|
Прецизионный ХХ/КЗ/Нагрузка, N(f), 42 дБ, 0 - 8.0 ГГц, 50 O
|
По запросу | ||
|
2000-1618-R
|
Прецизионный ХХ/КЗ/Нагрузка, 7/16 DIN(m), 0 - 6.0 ГГц 50 O
|
По запросу | ||
|
2000-1619-R
|
Прецизионный ХХ/КЗ/Нагрузка, 7/16 DIN(f), 0 - 6.0 ГГц 50 O
|
По запросу | ||
|
2000-1914-R
|
Прецизионный ХХ/КЗ/Нагрузка, 4.3-10(f), 0 - 6 ГГц, 50 Ω
|
По запросу | ||
|
2000-1915-R
|
Прецизионный ХХ/КЗ/Нагрузка, 4.3-10(m), 0 - 6 ГГц, 50 Ω
|
По запросу | ||
|
22N50
|
ХХ/КЗ, N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
22NF50
|
ХХ/КЗ, N(f), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
SM/PL-1
|
Прецизионная Нагрузка, N(m), 42 дБ, 0 - 6.0 ГГц
|
По запросу | ||
|
SM/PLNF-1
|
Прецизионная Нагрузка, N(f), 42 дБ, 0 - 6.0 ГГц
|
По запросу |
22
| Калибровочные компоненты 75 Ом |
|
12N50-75B
|
Matching Pad, 0 - 3 ГГц, 50 Ом - 75 Ом
|
По запросу | ||
|
22N75
|
ХХ/КЗ, N(m), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
22NF75
|
ХХ/КЗ, N(f), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
26N75A
|
Прецизионная Нагрзука, N(m), 0 - 3 ГГц, 75 Ом
|
По запросу | ||
|
26NF75A
|
Прецизионная Нагрзука, N(f), 0 - 3 ГГц, 75 Ом
|
По запросу |
27
| Прецизионные адаптеры |
|
34NN50A
|
Прецизионный адаптер, N(m) - N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
34NFNF50
|
Прецизионный адаптер, N(f) - N(f), 0 - 18 ГГц, 50 Ом
|
По запросу |
29
| Фиксированные аттенюаторы |
|
42N50A-30
|
30 дБ, 50 Вт, 0 - 18 ГГц, N(m) - N(f)
|
По запросу | ||
|
3-1010-123
|
30 дБ, 50 Вт, 0 - 8.5 ГГц, N(m) - N(f)
|
По запросу | ||
|
1010-127-R
|
30 дБ, 150 Вт, 0 - 3 ГГц, N(m) - N(f)
|
По запросу | ||
|
3-1010-124
|
40 дБ, 100 Вт, 0 - 8.5 ГГц, N(f) - N(m), двунаправленный
|
По запросу | ||
|
1010-121
|
40 дБ, 100 Вт, 0 - 18 ГГц, N(f) - N(m), двунаправленный
|
По запросу | ||
|
1010-128-R
|
40 дБ, 150 Вт, 0 - 3 ГГц, N(m) - N(f)
|
По запросу | ||
|
3-1010-122
|
20 дБ, 5 Вт, 0 - 12.4 ГГц, N(m) - N(f)
|
По запросу | ||
|
42N50-20
|
20 дБ, 5 Вт, 0 - 18 ГГц, N(m) - N(f)
|
По запросу |
37
| Фазостабильные тестовые кабельные сбоки (армированные) |
|
15RNFN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
|
По запросу | ||
|
15RDFN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ω
|
По запросу | ||
|
15RDN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ω
|
По запросу | ||
|
15RNFN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
|
По запросу | ||
|
15RDFN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ω
|
По запросу | ||
|
15RDN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ω
|
По запросу | ||
|
15RCN50-1.5-R
|
1.5 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ω
|
По запросу | ||
|
15RCN50-3.0-R
|
3.0 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ω
|
По запросу | ||
|
15NNF50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
|
По запросу | ||
|
15NN50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω
|
По запросу | ||
|
15NDF50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ω
|
По запросу | ||
|
15ND50-1.5C
|
1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ω
|
По запросу | ||
|
15NNF50-3.0C
|
3.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
|
По запросу | ||
|
15NN50-3.0C
|
3.0 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω
|
По запросу | ||
|
15NNF50-5.0C
|
5.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
|
По запросу | ||
|
15NN50-5.0C
|
5.0 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω
|
По запросу | ||
|
15N43M50-1.5C
|
Тестовая кабельная сборка армированная, 1.5 метров, 0 - 6ГГц, N(m) - 4.3-10(m)
|
По запросу | ||
|
15N43F50-1.5C
|
Тестовая кабельная сборка армированная, 1.5 meter, 0 - 6ГГц, N(m) - 4.3-10(f)
|
По запросу | ||
|
15N43M50-3.0C
|
Тестовая кабельная сборка армированная, 3 метров, 0 - 6 ГГц, N(m) - 4.3-10(m)
|
По запросу | ||
|
15N43F50-3.0C
|
Тестовая кабельная сборка армированная, 3 метров, 0 - 6 ГГц, N(m) - 4.3-10(f)
|
По запросу | ||
|
15NF43M50-1.5C
|
Тестовая кабельная сборка армированная, 1.5 метров, 0 - 6 ГГц, N(f) - 4.3-10(m)
|
По запросу | ||
|
15NF43F50-1.5C
|
Тестовая кабельная сборка армированная, 1.5 метров, 0 - 6 ГГц, N(f) - 4.3-10(f)
|
По запросу | ||
|
15NF43M50-3.0C
|
Тестовая кабельная сборка армированная, 3 метров, 0 - 6 ГГц, N(f) - 4.3-10(m)
|
По запросу | ||
|
15NF43F50-3.0C
|
Тестовая кабельная сборка армированная, 3 метров, 0 - 6 ГГц, N(f) - 4.3-10(f)
|
По запросу |
61
| USB-преобразователи мощности |
|
MA24105A
|
Направленный измеритель мощности, USB-интерфейс, 350 МГц - 4 ГГц, +3 дБм - +51,76 дБм
|
По запросу | ||
|
MA24106A
|
Измеритель мощности нагрузочного типа, 50 МГц - 6 ГГц, +23 дБм - -40 дБм
|
По запросу | ||
|
MA24108A
|
СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 8 ГГц, +20 дБм - -40дБм
|
По запросу | ||
|
MA24118A
|
СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 18 ГГц, +20 дБм - -40дБм
|
По запросу | ||
|
MA24126A
|
Микроволновый USB Измеритель мощности10 МГц - 26 ГГц, +20 дБм - -40дБм
|
По запросу | ||
|
MA24208A
|
Микроволновый USB Измеритель мощности 10 МГц - 8 ГГц, +20 дБм - -60дБм
|
По запросу | ||
|
MA24218A
|
Микроволновый USB Измеритель мощности 10 МГц - 18 ГГц, +20 дБм - -60дБм
|
По запросу | ||
|
MA24330A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 33 ГГц, +20 дБм - -70дБм
|
По запросу | ||
|
MA24340A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 40 ГГц, +20 дБм - -70дБм
|
По запросу | ||
|
MA24350A
|
Микроволновый CW USB Измеритель мощности 10 МГц - 50 ГГц, +20 дБм - -70дБм
|
По запросу | ||
|
SC8268
|
USB-преобразователь коэффициента передачи, K(m), 1 МГц - 40 ГГц, +10 дБм - -50 дБм
|
По запросу | ||
|
MA25100A
|
Индикатор РЧ-мощности
|
По запросу | ||
|
2000-1717-R
|
USB 1.1 Пассивный расширитель длины кабеля до 40 метров
|
По запросу | ||
|
2000-1901-R
|
USB 2.0 Активный расширитель до 100 метров (тип C питания)
|
По запросу |
75
| Калибровка и расширенная гарантия |
|
S331L-ES510
|
Гарантия
|
По запросу | ||
|
S331L-ES513
|
Гарантия с калибровкой в соотвествии Z540
|
По запросу | ||
|
S331L-0098
|
Стандартная калибровка в соответствии с ISO/IEC 17025:2005
|
По запросу | ||
|
S331L-0099
|
Премиум калибровка в соответствии с ISO/IEC 17025:2005 + тестовые данные
|
По запросу |
79
| Аксессуары |
|
67135
|
Anritsu Рюкзак (For Handheld Instrument and PC)
|
По запросу | ||
|
760-256-R
|
Большой транспортировочный кейс с колесами и ручкой
|
По запросу | ||
|
2000-1723-R
|
USB GPS антенна/приемник с магнитным креплением
|
По запросу | ||
|
2000-1810-R
|
Адаптер USB - Ethernet LAN
|
По запросу |
83
| Адаптеры |
|
510-90-R
|
7/16 DIN(f) - N(m), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-91-R
|
7/16 DIN(f) - N(f), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-92-R
|
7/16 DIN(m) - N(m), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-93-R
|
7/16 DIN(m) - N(f), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-96-R
|
7/16 DIN(m) - 7/16 DIN(m), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-97-R
|
7/16 DIN(f) - 7/16 DIN(f), 0 - 7.5 ГГц, 50 Ом
|
По запросу | ||
|
510-102-R
|
N(m) - N(m), 0 - 11 ГГц, 50 Ом, 90 degrees right angle
|
По запросу | ||
|
1091-26-R
|
SMA(m) - N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-27-R
|
SMA(f) - N(m), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-80-R
|
SMA(m) - N(f), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-81-R
|
SMA(f) - N(f), 0 - 18 ГГц, 50 Ом
|
По запросу | ||
|
1091-172-R
|
BNC(f) - N(m), 0 - 1.3 ГГц, 50 Ом
|
По запросу | ||
|
1091-433-R
|
Адаптер с низкой ПИМ, 4.1-9.5(f) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-434-R
|
Адаптер с низкой ПИМ, 4.1-9.5(m) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-435-R
|
Адаптер с низкой ПИМ, 4.1-9.5(f) - N(m), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-436-R
|
Адаптер с низкой ПИМ, 4.1-9.5(m) - N(m), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-440-R
|
Адаптер с низкой ПИМ, 4.3-10(f) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-441-R
|
Адаптер с низкой ПИМ, 4.3-10(m) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-442-R
|
Адаптер с низкой ПИМ, 4.3-10(f) - N(m), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-443-R
|
Адаптер с низкой ПИМ, 4.3-10(m) - N(m), 0 - 3.0 ГГц, 50 Ом
|
По запросу | ||
|
1091-465-R
|
Адаптер, 0 - 6 ГГц, 4.3-10(f) - N(f), 50 Ом
|
По запросу | ||
|
1091-467-R
|
Адаптер, 0 - 6 ГГц, 4.3-10(m) - N(f), 50 Ом
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
