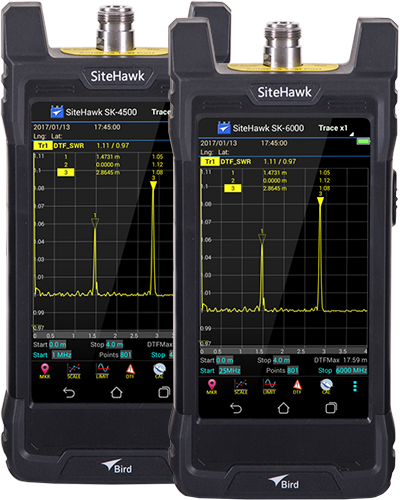

Портативный анализатор АФУ SK-6000 1 МГц - 6 ГГц

SK-6000-TC
Для увеличения картинки наведите мышкой
SK-6000-TC
SK-6000-TC

Наличие: По запросу

По запросу
По запросу
По запросу

Анализаторы АФУ SK-6000-TC Подробнее




Американская компания Bird® - лидер в области радиочастотных продуктов и услуг. Компания была основана в 1942 году. Дж. Рэймонд Бердом.
Основной принцип, которым руководствуется компания при разработке и изготовлении продукции – возможность непрерывного использования продукции в течение многих лет. Приверженность Bird качественной и надежной продукции демонстрируется значительным количеством моделей радиочастотных ваттметров, которые работают спустя многие годы после их производства.

Компания Bird является ведущим в отрасли поставщиком радиочастотных… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

SK-6000-TC

Нет больше диагностики путем операций замены!

Модели SK-4500 и SK-6000 обеспечивают максимальное покрытие в широком диапазоне частот от 1 МГц до 6000 МГц.

Неоднородности могут быть реальной проблемой и вызывать значительные отражения сигналов от поврежденных кабелей, ослабленных или неправильно установленных разъемов и факторов окружаю щей среды. В режиме DTF устройств комп ании Bird (расстояние до неисправности) SiteHawk находит точное местоположение проблемы «в истинных единицах расстояния»!

Устраните потерю времени на замену компонентов, связанную с определением проблемы. Экономьте критическое время, компоненты и деньги, правильно определяя проблемы с первого раза, чтобы эффективно направлять жизненно важные ресурсы для реализации необходимых решений.

ОСОБЕННОСТИ ПРОДУКТА

  • Проверка радиочастотных кабелей и антенн на рабочей частоте.
  • Определение проблем с радиочастотным кабелем, разъемами и антенной в месте их возникновения.
  • Метод измерения FDR (коэффициента отражения в частотной области) позволяет получить высоконадежную оценку состояния критических компонентов вашей системы; в конечном итоге, обеспечивая «заблаговременное предупреждение» до того, как произойдет сбой.
  • Режим местоположения неисправности или режим DTF отображает
  • уровни VSWR (коэффициента стоячей волны напряжения) или Return Loss (потерь в обратном направлении) в каждой точке расстояния вдоль длины кабеля и антенной системы.
  • Функция Cable Loss измеряет вносимые кабельной системой потери в заданном диапазоне частот.
  • Порт связи OTG USB для подключения датчиков мощности, накопителей и устройств зарядки аккумуляторов компании Bird.
  • ОБЛАСТИ ПРИМЕНЕНИЯ

  • Сотовые сети 3G, 5G (2,4, 4,2 ГГц и 600, 850 МГц)
  • Протоколы PCS / DCS, CDMA, GSM и LTE
  • Радио и телевещание
  • Пейджинговая связь
  • Правительство
  • Тактические военные силы
  • Излучение СВЧ
  • Общественная безопасность
  • Внутренняя коммуникация, ТЕТРА (Трансевропейская радиосвязь)
  • Покрытие сети WLAN, WLL (802.11)

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    SK-6000-TC

    Нет больше диагностики путем операций замены!

    Модели SK-4500 и SK-6000 обеспечивают максимальное покрытие в широком диапазоне частот от 1 МГц до 6000 МГц.

    Неоднородности могут быть реальной проблемой и вызывать значительные отражения сигналов от поврежденных кабелей, ослабленных или неправильно установленных разъемов и факторов окружаю щей среды. В режиме DTF устройств комп ании Bird (расстояние до неисправности) SiteHawk находит точное местоположение проблемы «в истинных единицах расстояния»!

    Устраните потерю времени на замену компонентов, связанную с определением проблемы. Экономьте критическое время, компоненты и деньги, правильно определяя проблемы с первого раза, чтобы эффективно направлять жизненно важные ресурсы для реализации необходимых решений.

    ОСОБЕННОСТИ ПРОДУКТА

  • Проверка радиочастотных кабелей и антенн на рабочей частоте.
  • Определение проблем с радиочастотным кабелем, разъемами и антенной в месте их возникновения.
  • Метод измерения FDR (коэффициента отражения в частотной области) позволяет получить высоконадежную оценку состояния критических компонентов вашей системы; в конечном итоге, обеспечивая «заблаговременное предупреждение» до того, как произойдет сбой.
  • Режим местоположения неисправности или режим DTF отображает
  • уровни VSWR (коэффициента стоячей волны напряжения) или Return Loss (потерь в обратном направлении) в каждой точке расстояния вдоль длины кабеля и антенной системы.
  • Функция Cable Loss измеряет вносимые кабельной системой потери в заданном диапазоне частот.
  • Порт связи OTG USB для подключения датчиков мощности, накопителей и устройств зарядки аккумуляторов компании Bird.
  • ОБЛАСТИ ПРИМЕНЕНИЯ

  • Сотовые сети 3G, 5G (2,4, 4,2 ГГц и 600, 850 МГц)
  • Протоколы PCS / DCS, CDMA, GSM и LTE
  • Радио и телевещание
  • Пейджинговая связь
  • Правительство
  • Тактические военные силы
  • Излучение СВЧ
  • Общественная безопасность
  • Внутренняя коммуникация, ТЕТРА (Трансевропейская радиосвязь)
  • Покрытие сети WLAN, WLL (802.11)

    • Кейс для переноски 7002A218-2

    • Мягкий чехол 7002A219-1

    • USB-адаптер SK-CONN-OTG-2

    • AC-адаптер (12 Вdc) SK05T - 1200300Z

    • Стилус SK-TP-112

    • USB-драйвер 5A2745-1

    • Инструкция по эксплуатации 920-SK-6000

    • РЧ-кабель, 1 метр SK-TC-MNFN-1M

    • Комплект калибровки (Cal Combo), DC -6 GHz SK-CAL-MN-C6

    • Li-ion АКБ (7.4 В, 6800 мА*Ч) SK-BTY-7468


    • Кейс для переноски 7002A218-2

    • Мягкий чехол 7002A219-1

    • USB-адаптер SK-CONN-OTG-2

    • AC-адаптер (12 Вdc) SK05T - 1200300Z

    • Стилус SK-TP-112

    • USB-драйвер 5A2745-1

    • Инструкция по эксплуатации 920-SK-6000

    • РЧ-кабель, 1 метр SK-TC-MNFN-1M

    • Комплект калибровки (Cal Combo), DC -6 GHz SK-CAL-MN-C6

    • Li-ion АКБ (7.4 В, 6800 мА*Ч) SK-BTY-7468


    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

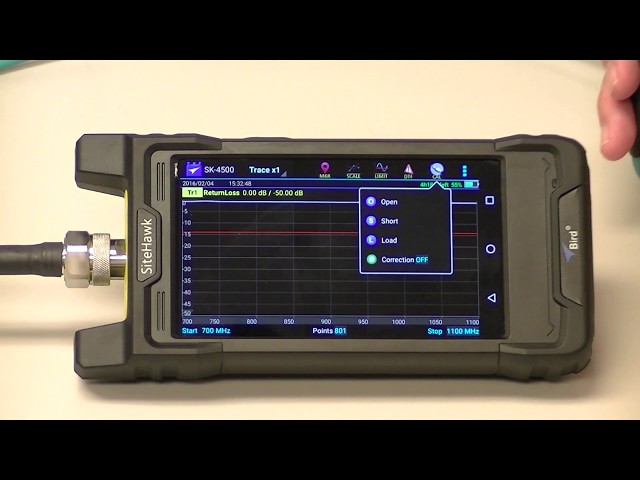

    • SiteHawk|Калибровка SiteHawk

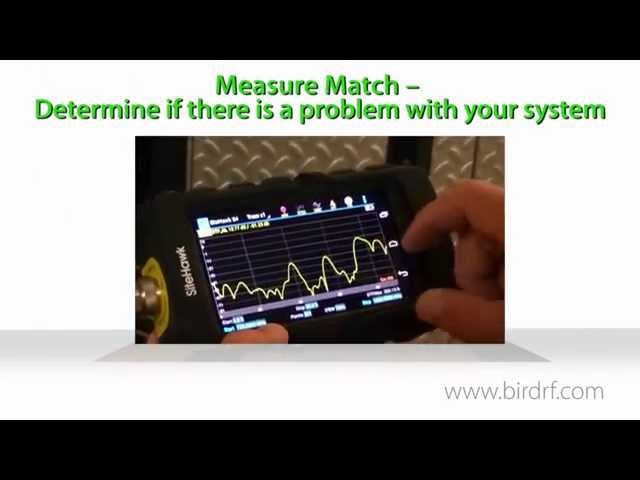

    • SiteHawk|Измерение обратных потерь
    • SiteHawk|Измерение DTF
    • SiteHawk|Обзор SiteHawk
    • SiteHawk|Установка приложения измерителей мощности Bird
    Характеристики
    Загрузить технические характеристики

    ИЗМЕРЕНИЕ
    Частотный диапазон
    SK-4500-TC от 1 МГц до 4500 МГц
    SK-6000-TC от 1 МГц до 6000 МГц
    Разрешение по частоте 1 кГц
    Выходная мощность -10 дБм, типовое значение
    Величина шума трассы (Ширина полосы промеж. частоты IFBW 1 кГц) 0,05 дБ, среднеквадратичное значение
    Скорость измерения 1 мс/точка данных
    Контрольные точки измерений от 51 до 3201
    Измерительная ширина полосы от 100 Гц до 30 кГц
    Температурная стабильность 0,01 дБ/°Б (0,02 дБ/°О
    Диапазон измерения потерь в обратном направлении от 0 дБ до -60 дБ
    Разрешение 0.01 дБ
    Диапазон измерения VSWR (коэф. стоячей волны напряжения) от 1.0 до 65.0
    Диапазон измерения потерь в кабеле от 0 дБ до 30 дБ
    Диапазон DTF (расстояния до неисправности) от 0 до 5000 футов (от 0 до 1500 м)
    Откорректированная направленность > 38 дБ
    Максимальное входное напряжение 50 В
    Невосприимчивость к сигналам помех +13 дБм
    Измерение мощности Да
    ТОЧНОСТЬ
    Точность частоты ±2.5x10-6 при 25 °C
    Точность амплитуды отраженного сигнала от -15 дБ до 0 дБ: 0.4 дБ от -25 дБ до -15 дБ: 1.5 дБ от -35 дБ до -25 дБ: 4.0 дБ
    СОЕДИНИТЕЛИ
    Соединитель Разъем USB тип C, Разъем USB 3.0
    Импеданс разъема тестового порта N-тип, типа «мама», 50 Ом
    УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
    Рабочая температура от 14 °F до 131 °F (от -10 °C до +55 °C)
    Температура хранения от -40 °F до 176 °F (от -40 °C до +80 °C)
    Температура зарядки батареи от 32 °F до 95 °F (от 0 °C до +35 °C)
    СИСТЕМА
    Дисплей 5.5 дюймов, 720точек
    Языки Английский, китайский, испанский
    Тип батареи Литий-ионная перезаряжаемая
    Время работы от батареи Типовое значение 10 часов
    Время заряда батареи Типовое значение 5 часов
    Объем хранения данных Тысячи трасс и настроек
    Рекомендуемый интервал калибровки 3 года
    ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
    Размер 7.7 дюймов x 3.6 дюймов x 2.4 дюйма (195 мм x 90 мм x 60 мм)
    Вес 1.98 фунт (0.9 кг)
    СЕРТИФИКАТЫ
    Маркировка CE о европейском соответствии Электромагнитное излучение:Стандарт EN 61326-1:2006
    Безопасность: Стандарт EN 71010-1:2001
    СТАНДАРТНЫЕ АКСЕССУАРЫ
    Калибровочный набор SK-CAL-MN-C6
    Стилус для сенсорного экрана SK-TP-112
    Адаптер электропитания переменного тока (выходное напряжение 12 В постоянного тока) SK05T-1200300Z
    Жесткий переносной чехол 7002A218-2
    Мягкий переносной чехол 7002A219-1
    Радиочастотный кабель, длиной 1,0 метр SK-TC-MNFN-1M
    USB-накопитель 5A2745-1
    Адаптер USB SK-CONN-OTG-2
    Руководство (SK-4500-TC) 920-SK-4500
    Руководство (SK-6000-TC) 920-SK-6000
    Батарея SK-BTY-7468
    ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
    Адаптер - N (типа «папа») для разъема 7-16
    DIN (типа «мама») PA-MNFE
    Адаптер международного типа 5A5002-6
