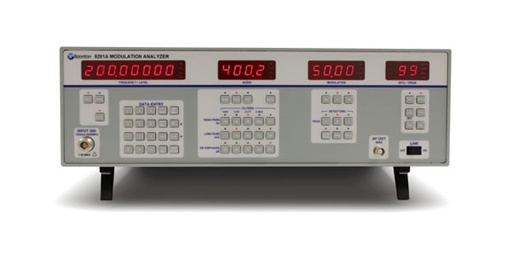

Измеритель параметров модуляции AM / ЧM 8201A с диапазоном частот от 100 кГц до 2,5 ГГц

Для увеличения картинки наведите мышкой
![]() |
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы модуляции 8201A Подробнее

Американская компания Boonton Electronics была основана в 1947 году в Morris Plains, штат Нью-Джерси и быстро завоевала репутацию лидера в области высокопроизводительных измерительных приборов и датчиков. Приборы компании отличаются высокой точностью измерений и простотой в использовании.
Boonton Electronics - производитель испытательного оборудования, предназначенного для измерения мощности радиочастотных и микроволновых систем, используемых как в военном, так и в коммерческом секторах. Компания… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Измеритель параметров модуляции Boonton модели 8201 Modulation предлагает уникальную комбинацию измерительных функций, включающую:
• измерение параметров AM, ЧМ и ФМ (погрешность: AM и FM - 1%, ФМ - 3% показаний)
• измерение уровня и частоты несущей (разрешение: 0,01 дБ - для уровня, 10 Гц - для несущей)
• измерение отношения уровня сигнала к сумме уровней сигнала, шумов и продуктов искажения (SINAD)
Один измеритель заменяет несколько различных приборов.
Основная модуляция измеряется пиковым детектором, в то время как остаточная модуляция измеряется среднеквадратичным детектором, а затем нормируется по определенном уровню. Данные значения отображаются в процентах, децибелах или квазипиковых величинах, причем максимальные результаты сохраняются функцией удержания пиковых значений.
Измерение частоты и уровня сигнала производится автоматически или по команде, выданной с клавиатуры прибора или дистанционно. 8201 представляет собой экономически эффективный измерительный прибор для автоматизированных систем контроля, калибровки генераторов сигналов и тестирования выпускаемого мобильного радиооборудования.
Оборудован универсальными фильтрами звуковой частоты
• 4 ФНЧ
• 4 ФВЧ
• 4 фильтра предыскажений
• измерение параметров AM, ЧМ и ФМ (погрешность: AM и FM - 1%, ФМ - 3% показаний)
• измерение уровня и частоты несущей (разрешение: 0,01 дБ - для уровня, 10 Гц - для несущей)
• измерение отношения уровня сигнала к сумме уровней сигнала, шумов и продуктов искажения (SINAD)
Один измеритель заменяет несколько различных приборов.
Основная модуляция измеряется пиковым детектором, в то время как остаточная модуляция измеряется среднеквадратичным детектором, а затем нормируется по определенном уровню. Данные значения отображаются в процентах, децибелах или квазипиковых величинах, причем максимальные результаты сохраняются функцией удержания пиковых значений.
Измерение частоты и уровня сигнала производится автоматически или по команде, выданной с клавиатуры прибора или дистанционно. 8201 представляет собой экономически эффективный измерительный прибор для автоматизированных систем контроля, калибровки генераторов сигналов и тестирования выпускаемого мобильного радиооборудования.
Оборудован универсальными фильтрами звуковой частоты
• 4 ФНЧ
• 4 ФВЧ
• 4 фильтра предыскажений
Свернуть
Развернуть
Основные возможности и технические характеристики
Измеритель параметров модуляции Boonton модели 8201 Modulation предлагает уникальную комбинацию измерительных функций, включающую:
• измерение параметров AM, ЧМ и ФМ (погрешность: AM и FM - 1%, ФМ - 3% показаний)
• измерение уровня и частоты несущей (разрешение: 0,01 дБ - для уровня, 10 Гц - для несущей)
• измерение отношения уровня сигнала к сумме уровней сигнала, шумов и продуктов искажения (SINAD)
Один измеритель заменяет несколько различных приборов.
Основная модуляция измеряется пиковым детектором, в то время как остаточная модуляция измеряется среднеквадратичным детектором, а затем нормируется по определенном уровню. Данные значения отображаются в процентах, децибелах или квазипиковых величинах, причем максимальные результаты сохраняются функцией удержания пиковых значений.
Измерение частоты и уровня сигнала производится автоматически или по команде, выданной с клавиатуры прибора или дистанционно. 8201 представляет собой экономически эффективный измерительный прибор для автоматизированных систем контроля, калибровки генераторов сигналов и тестирования выпускаемого мобильного радиооборудования.
Оборудован универсальными фильтрами звуковой частоты
• 4 ФНЧ
• 4 ФВЧ
• 4 фильтра предыскажений
• измерение параметров AM, ЧМ и ФМ (погрешность: AM и FM - 1%, ФМ - 3% показаний)
• измерение уровня и частоты несущей (разрешение: 0,01 дБ - для уровня, 10 Гц - для несущей)
• измерение отношения уровня сигнала к сумме уровней сигнала, шумов и продуктов искажения (SINAD)
Один измеритель заменяет несколько различных приборов.
Основная модуляция измеряется пиковым детектором, в то время как остаточная модуляция измеряется среднеквадратичным детектором, а затем нормируется по определенном уровню. Данные значения отображаются в процентах, децибелах или квазипиковых величинах, причем максимальные результаты сохраняются функцией удержания пиковых значений.
Измерение частоты и уровня сигнала производится автоматически или по команде, выданной с клавиатуры прибора или дистанционно. 8201 представляет собой экономически эффективный измерительный прибор для автоматизированных систем контроля, калибровки генераторов сигналов и тестирования выпускаемого мобильного радиооборудования.
Оборудован универсальными фильтрами звуковой частоты
• 4 ФНЧ
• 4 ФВЧ
• 4 фильтра предыскажений
Свернуть
Развернуть
Комплектация
Шнур питания |
|||
Руководство по эксплуатации |
Свернуть
Развернуть
Комплектация
Шнур питания |
|||
Руководство по эксплуатации |
Свернуть
Развернуть
Сведения о реестре СИ
Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
---|---|---|---|---|
41237-09 | Измерители модуляции | Boonton 8201 | Фирма "Boonton Electronics Corporation", США | 01.09.2014 |
Свернуть
Развернуть
Сведения о реестре СИ
Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
---|---|---|---|---|
41237-09 | Измерители модуляции | Boonton 8201 | Фирма "Boonton Electronics Corporation", США | 01.09.2014 |
Характеристики
Загрузить технические характеристики
ВЧ вход | |||
Диапазон частот | 100 кГц ... 2,5 ГГц | ||
Настройка частоты |
Автоматическая: типовое время сбора данных - 1 с. Ручная: с клавиатуры или по шине IEEE-488161 |
||
Чувствительность | |||
10 мВ | 100 кГц .520 МГц | ||
15 мВ | 520 МГц ... 1,0 ГГц | ||
28 мВ | 1,0 ГГц ... 1,5 ГГц | ||
50 мВ | 1,5 МГц ... 2,0 ГГц | ||
Типовая чувствительность по уровню несущей -40 дБм (2,3 мВ) | |||
Установка уровня |
Автоматическая: типовое время настройки - 1 с для уровней до 7 В ср.кв. Ручная: с клавиатуры или по шине IEEE-488161 |
||
Максимальная мощность на входе | 1 Вт (7 В ср.кв., +30 дБм)161 | ||
Максимальное безопасное напряжение на входе | 40 В пост., 35 В пер. (25 Вт для источника с КСВ<4)161 | ||
Входной импеданс | Номинальный 50 Ом, КСВ < 1,5 | ||
Частота несущей | |||
Разрешение | 10 Гц для несущих < 1,0 ГГц, 100 Гц для несущих > 1 ГГц | ||
Погрешность | Погрешность опорного генератора ± 3 младших разряда | ||
Опорный генератор |
10 МГц, термостбилизированный. Нестабильность частоты ±1x10-6 в год. Температурная нестабильность < ±1x10-6 при 0 ... 50° |
||
Уровень несущей | |||
Диапазон | -47,0 ... +300 дБм (1 мВ ... 7 В) | ||
Разрешение | 0,01 дБм или 1 мВ | ||
Погрешность |
±1 дБ в диапазоне 100 кГц ... 520 МГц, ±2 дБ в диапазоне 520 ... 1500 МГц, ±3 дБ в диапазоне 1500 ... 2500 МГц |
||
Частотная модуляция | |||
Измерительные детекторы: + пиковый, - пиковый, пиковый усредняющий, квазипиковый и среднеквадратический | |||
Диапазон несущей | 0,2 ... 0,5 МГц | 0,5 ...10 МГц | 10 ... 2,5 ГГц |
Диапазон девиации171 | 0 ... частота несу-щей/10 кГц | 0 ... 150 кГц | 0 ... 500 кГц |
Погрешность измерения девиации для указанного диапазона частоты модуляции | 1 % показания, 30 Гц . 5 кГц; 2 % показания, 5 . 7,5 кГц | 1 | % показания, 30 Гц . 15 кГц; 2 |
Диапазон частоты модуляции | 20 Гц ... 15 кГц | 20 Гц ... 50 кГц | 20 Гц ... 220 кГц |
Искажения выходной звуковой частоты | <0,1 % при девиации <30 кГц | <0,1 % при <75 кГц | <0,1 % при девиации <100 кГц |
Остаточная ЧМ От <15 Гц ср.кв. при 2,0 ГГц с линейным уменьшением до минимума <1 Гц ср.кв. при 100 МГц с ФНЧ 3 кГц. От <30 Гц ср.кв. при 2,0 ГГц с линейным уменьшением до минимума <2 Гц ср.кв. при 100 МГц с ФНЧ 15 кГц. | |||
Побочная ЧМ | пик. девиация <20 Гц при АМ 50 % фильтр 30 Гц ... 3 кГц | ||
Разрешение отображаемого результата измерения181 1 Гц для девиации от 0 до 5 кГц. 10 Гц для девиации от 5 до 50 кГц. 100 Гц для девиации свыше 50 кГ ц. | |||
Разделение стереоканалов131 | > 48 дБ Частота модуляции от 50 Гц до 15 кГц | ||
Амплитудная модуляция | |||
Измерительные детекторы: + пиковый, - квазипиковый и среднеквадратический пиковый, пиковый усредняющий | |||
Диапазон несущей | 0,1 МГц ... 0,5 МГц | 0,5 МГц ... 10 МГц | 10 МГц ... 2,5 GHz |
Диапазон глубины | 0 ... 99 % | 0 ... 99 % | 0 ... 99 % |
Погрешность измерения глубины111 121 для указанного диапазона частоты модуляции | 1 % показания 30 Гц . 5 кГц | 1 % показания, 30 Гц . 15 кГц | 1 % показания, 30 Гц ... 100 кГц |
Диапазон частоты модуляции | 20 Гц ... 15 кГц | 20 Гц ... 50 кГц | 20 Гц ... 220 кГц |
Искажения выходной звуковой частоты | <0,3 % для 90 % АМ | <0,3 % для 90% АМ | <0,3 % для 90% АМ |
Остаточная АМ | <0,05 % ср.кв. для входных уровней >100 мВ, ФНЧ 15 кГц; <0,02 % ср.кв. для входных уровней >100 мВ, ФНЧ 3 кГц; частота несущей <520 МГц. На частотах более 520 МГц остаточная модуляция линейно возрастает вместе с частотой. | ||
Побочная АМ (ФНЧ 3 кГц) | |||
Несущая | |||
>10 МГц, <0,2 % AM | пик при макс. девиации 50 кГц | ||
<10 МГц, <0,2 % AM | пик при макс. девиации 5 кГц | ||
Разрешение отображаемого результата |
0,001 % для глубины от 0 до 5 % измерения 0,01 % для глубины от 5 до 50 % 0,1 % для глубины более 50 % |
||
Фазовая модуляция | |||
Измерительные детекторы: + пиковый, - пиковый, пиковый усредняющий, квазипиковый и среднеквадратический | |||
Диапазон несущей | 0,2 ... 0,5 МГц | 0,5 ... 10 Мгц | 10 МГц ... 2,5 ГГц |
Диапазон девиации141 | 0 . несущая/10 рад | 0 ... 150 рад | 0 ... 500 рад |
Погрешность измерения девиации для указанного диапазона частоты модуляции | 3 % показания, 200 Гц. 30 кГц | 3% показания, 200 Гц ... 30 кГц | 3 % показания, 200 Гц . 30 кГц |
Диапазон частоты модуляции | 1000 Гц … 15 кГц | 20 Гц … 50 кГц | 20 Гц … 100 кГц |
Искажения выходной звуковой частоты | <0,1 % при девиации <30 рад | <0,1 % при девиации <75 рад | <0,1 % при девиации < 100 рад |
Остаточная ФМ | От <0,1 рад. ср.кв. при 2,0 ГГц с линейным уменьшением до < 0,005 рад ср.кв. при 100 МГц | ||
Побочная ФМ | Девиация <0,02 рад при 50% АМ, фильтр 30 Гц . 3 кГц | ||
Разрешение отображаемого результата измерения | 0,001 рад для девиации от 0 до 5 рад 0,01 рад для девиации от 5 до 50 рад 0,1 рад для девиации более 50 рад | ||
Отображение звуковой частоты | |||
Диапазон | 10 Гц ... 220 кГц | ||
Разрешение |
100 Гц для частот >100 кГц. 10 Гц для частот от 10 до 100 кГц. 1 Гц для частот от 1 до 10 кГц. 0,1 Гц для частот <1 кГц |
||
Погрешность: | Погрешность опорного генератора ±1 единица младшего разряда | ||
Искажения сигнала звуковой частоты/SINAD | |||
Диапазон искажений | КНИ 0,01 % ... 100% или SINAD 0 ... 80 дБ | ||
Точность измерения искажений | ± 10% показания или ± 1 дБ SINAD (При измерениях искажений должна учитываться остаточная АМ/ЧМ или ФМ) | ||
Диапазон частот | 20 Гц . 20 кГц. Автоматическая работа, если частота модуляции находится в этом диапазоне. | ||
Остаточный шум и искажение | Искажение менее 0,1 % (60 дБ SINAD) | ||
Разрешение | |||
Диапазон 0,01 % | 0,01 ... 9,99 % | ||
Диапазон 0,1 % Диапазон 0,01 дБ | 10,0 ... 99,9 % 0 ... 80 дБ SINAD | ||
Фильтры звуковой частоты | |||
ФВЧ | <10 Гц, фильтр Гаусса и 30, 300 и 3000 Гц, 3-полюсный фильтр Баттер-ворта | ||
ФНЧ | 220 кГц и 50 кГц, 7-полюсный фильтр Баттерворта, 20 кГц, 3-полюсный фильтр Бесселя, 3-полюсный фильтр Баттерворта 3 и 15 кГц | ||
Постоянная времени фильтров пре- 25, 50, 75 и 750 мкс дыскажений | |||
АЧХ фильтра | Неравномерность АЧХ 3 дБ ±4 % | ||
Импульсная характеристика | < 10 кГц ФВЧ неравномерность АЧХ при меандре 5 Гц < 10 % | ||
Встроенный калибратор | Для достижения максимальной точности измерения АМ/ЧМ/ФМ прибор 8201 может быть откалиброван одним из встроенных калибраторов, которые активируются с передней панели или по шине IEEE. | ||
Точность калибратора | Глубина АМ 50,0% - 0,1 %; девиация ЧМ 125,0 кГц - 0,1 %; девиация ФМ 136,3 рад - 1,0% | ||
Выход звуковой частоты | |||
Диапазон | Некалиброванный, прибл. 1 В ср.кв. при нагрузке 600 Ом, 5000 отсчетов на дисплее. Выходное сопротивление 600 Ом | ||
Требования по питанию | 65 ВА; 100, 120, 220 или 240 В ±10 %, 50 ... 400 Гц | ||
Рабочая температура | 0° ... 55 °С | ||
Масса | 12 кг | ||
Размеры |
Ширина 43,8 см Высота 14,6 см Глубина 47,6 см |
||
Состав комплекта |
Запасные входные предохранители Ключ для замены предохранителей |
||
Дистанционное управление | |||
GPIB | Стандартная функция |
Модели и опции
Товар |
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
Модели |
8201A
|
Анализатор модуляции программируемый, 100 кГц - 2,5 ГГц, включает GPIB, квази-пиковый детектор, +30 дБм входная мощность
|
По запросу |
1
Опции |
-CARE 1
|
Сервисное обслуживание ( Дополнительный год гарантии и калибровка)
|
По запросу | ||
8201A-CARE 1
|
Сервисное обслуживание ( Дополнительный год гарантии и калибровка)
|
По запросу | ||
8201A-CARE1
|
Сервисное обслуживание ( Дополнительный год гарантии и калибровка)
|
По запросу | ||
-CAL1
|
Калибровка
|
По запросу | ||
8201A-CAL1
|
Калибровка
|
По запросу | ||
-1
|
Калибровка в соответствии стандартам авионики
|
По запросу | ||
8201A-01
|
Калибровка в соответствии стандартам авионики
|
По запросу | ||
-2
|
РЧ-разъем на тыльной стороне
|
По запросу | ||
8201A-02
|
РЧ-разъем на тыльной стороне
|
По запросу | ||
-3
|
CCITT-фильтр
|
По запросу | ||
8201A-03
|
CCITT-фильтр
|
По запросу | ||
-5
|
Калибратор (0 дБм; 50 МГц)
|
По запросу | ||
8201A-05
|
Калибратор (0 дБм; 50 МГц)
|
По запросу | ||
-7
|
НЧ-контур для внешнего фильтра
|
По запросу | ||
8201A-07
|
НЧ-контур для внешнего фильтра
|
По запросу | ||
-8
|
CCIR-фильтр
|
По запросу | ||
8201A-08
|
CCIR-фильтр
|
По запросу | ||
-9
|
C-MSG-фильтр
|
По запросу | ||
8201A-09
|
C-MSG-фильтр
|
По запросу | ||
-20
|
Опция Alkaline батареия (вместо Lithium батареи)
|
По запросу | ||
8201A-20
|
Опция Alkaline батареия (вместо Lithium батареи)
|
По запросу |
22
Аксессуары |
95004493A
|
Набор для монтажа в стойку (1121A/8201A)
|
По запросу | ||
95004494A
|
Набор для монтажа в стойку с ручками (1121A/8201A)
|
По запросу |
