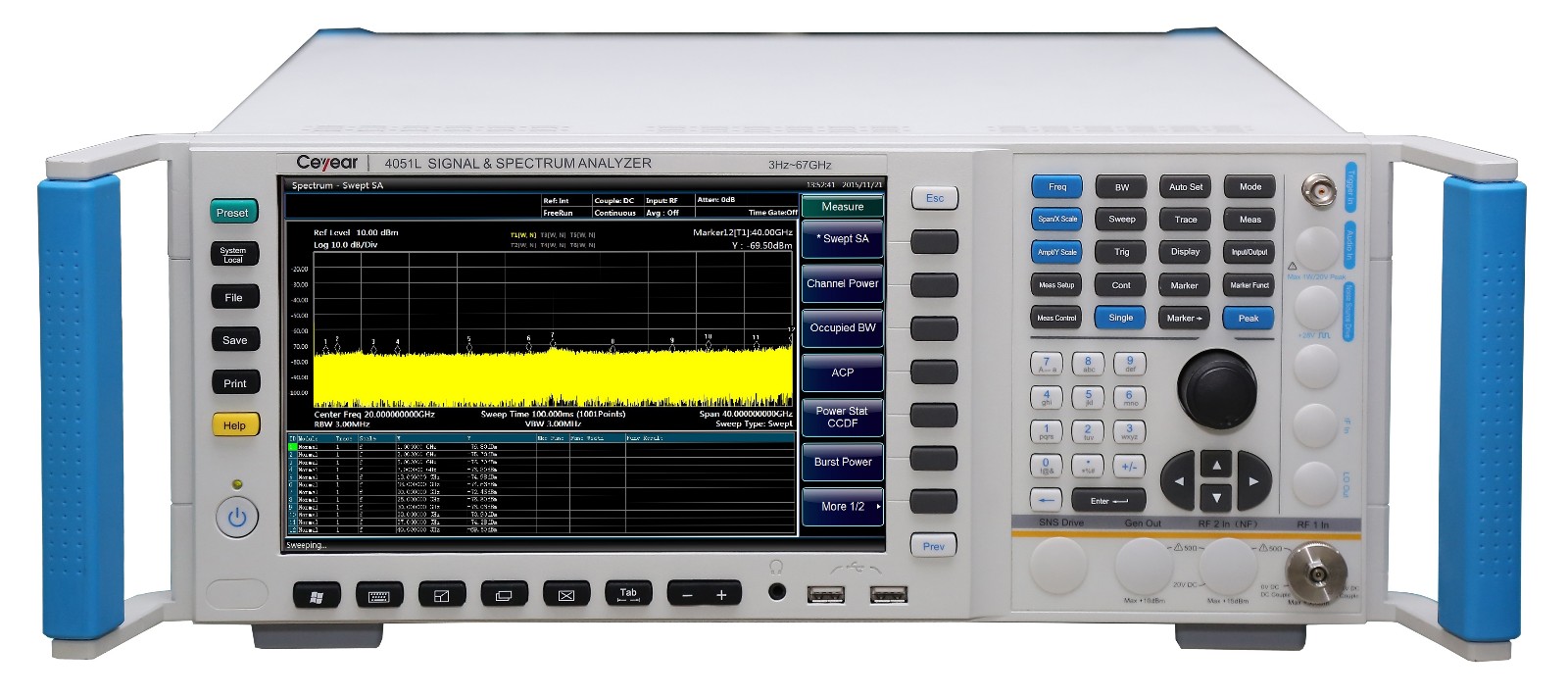

Анализатор сигнала/ спектра 4051A/B/C/D/E/F/G/H/L от 3 Гц до 85 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра Серия 4051 Подробнее
Китайская компания Ceyear Technologies Co., Ltd была основана в мае 2015 года. Штаб-квартира находится в г. Циндао, провинция Шаньдун.
Компания Ceyear является крупнейшим производителем контрольно-измерительного оборудования в Китае. Продукция Ceyear широко известна и… подробнее
Обзор
Основные возможности и технические характеристики
Анализаторы сигналов/спектра серии 4051 обладают превосходными характеристиками в динамическом диапазоне, фазовом шуме, точности амплитуды и скорости измерения. Серия 4051 имеет различные измерительные функции, включая высокочувствительный анализатор спектра, стандартные компоненты измерения мощности, анализатор IQ, векторный анализатор сигналов, анализатор спектра в реальном времени, анализатор переходных процессов, анализатор импульсных сигналов, анализатор звука, измерение аналоговой демодуляции и измерение фазового шума, коэффициент шума и т. д., которые могут предоставить вам надежные высокопроизводительные услуги измерения. Серия 4051 имеет хорошие возможности расширения. Его производительность может быть дополнительно улучшена за счет гибкой настройки различных опций. Благодаря различным интерфейсам вывода цифровых и аналоговых сигналов анализатор спектра можно использовать для создания измерительных систем или для вторичного развития.
Функции и особенности:
- Коаксиальный диапазон частот до 85 ГГц
- Макс. Полоса анализа 550 МГц
- Отличные характеристики измерения и приема
- Возможность комплексного анализа спектра
- Многочисленные прикладные функции измерения
- Мощная функция анализа потоковой передачи и воспроизведения радиочастотного сигнала
- Гибкий интерфейс вывода аналогового сигнала
Комплектация
- Анализатор спектра CEYEAR 4051
- Кабель питания
- USB-мышь
- Руководство пользователя
- Руководство по программированию
- Сертификат соответствия
Сведения о реестре СИ
Номер в госреестре
77571-20
Наименование СИ
Анализаторы спектра и сигналов
Обозначение типа СИ
4051, 4051-S
(модификации 4051A, 4051B, 4051C, 4051D, 4051E, 4051F, 4051G, 4051H, 4051L;
4051A-S, 4051B-S, 4051C-S, 4051D-S, 4051E-S)
(модификации 4051A, 4051B, 4051C, 4051D, 4051E, 4051F, 4051G, 4051H, 4051L;
4051A-S, 4051B-S, 4051C-S, 4051D-S, 4051E-S)
Изготовитель
Фирма «Ceyear Technologies Co., Ltd.», КНР
Срок свидетельства или заводской номер
25.02.2030
Характеристики
Загрузить технические характеристики
| Диапазон частот | |||
| Модель | DC Coupled | AC Coupled | |
| 4051A | 3 Гц – 4 ГГц | 10 МГц – 4 ГГц | |
| 4051B | 3 Гц – 9 ГГц | 10 МГц – 9 ГГц | |
| 4051C | 3 Гц – 13.2 ГГц | 10 МГц – 13.2 ГГц | |
| 4051D | 3 Гц – 18 ГГц | 10 МГц – 18 ГГц | |
| 4051E | 3 Гц – 26.5 ГГц | 10 МГц – 26.5 ГГц | |
| 4051F | 3 Гц – 40 ГГц | 10 МГц – 40 ГГц | |
| 4051G | 3 Гц – 45 ГГц | 10 МГц – 45 ГГц | |
| 4051H | 3 Гц – 50 ГГц | 10 МГц – 50 ГГц | |
| 4051L / 4051N | 3 Гц – 67 ГГц | 3 Гц – 85 ГГц | |
| Опорный генератор и точность частоты | |||
| Опорная частота | 10 МГц | ||
| Старение опорного генератора | ±1 × 10-7 / год | ||
| Температурная стабильность |
±1.5 × 10-8 (20°C ~ 30°C) ±5 × 10-8 (0°C ~ 55°C) |
||
| Точность калибровки | ±4 × 10-8 | ||
| Параметры анализа | |||
| Span | 0 Гц (Zero Span), 10 Гц – максимальная частота модели | ||
| Время развёртки |
1 мс – 6000 с (Span ≥ 10 Гц) 1 мкс – 6000 с (Span = 0 Гц) |
||
| RBW | 1 Гц – 3 МГц (шаги 1,2,3,5), 4/5/6/8/10/20 МГц | ||
| VBW | 1 Гц – 3 МГц (шаги 1,2,3,5), 4/5/6/8/10/20 МГц | ||
| Полоса анализа сигналов |
10 Гц – 10 МГц (стандарт) 40 МГц (опция H38A) 200 МГц (опция H38B) 550 МГц (опция H38C) 1 ГГц (опция H38D) |
||
| Память | 4 ГБ | ||
| Фазовый шум SSB (1 ГГц, 20°C ~ 30°C) | |||
| Отстройка | Характеристика | Типовое значение | |
| 100 Гц | -96 dBc/Hz | -105 dBc/Hz | |
| 1 кГц | -115 dBc/Hz | -118 dBc/Hz | |
| 10 кГц | -125 dBc/Hz | -129 dBc/Hz | |
| 100 кГц | -125 dBc/Hz | -129 dBc/Hz | |
| DANL (средний уровень собственных шумов) | |||
| 10 МГц – 1 ГГц | -153 dBm | -156 dBm (тип.) | |
| 1 – 2 ГГц | -151 dBm | -154 dBm (тип.) | |
| 2 – 3 ГГц | -150 dBm | -153 dBm (тип.) | |
| 18 – 26.5 ГГц | -143 dBm | -146 dBm (тип.) | |
| 26.5 – 40 ГГц | -138 dBm | -144 dBm (тип.) | |
| 40 – 50 ГГц | -133 dBm | -141 dBm (тип.) | |
| Точность амплитуды | |||
| Абсолютная точность амплитуды |
±0.24 дБ (500 МГц) ±(0.24 дБ + частотная характеристика) — весь диапазон |
||
| Частотная характеристика |
±0.5 дБ тип. (20 МГц – 2 ГГц) ±1.0 дБ тип. (9 – 18 ГГц) ±1.8 дБ тип. (26.5 – 40 ГГц) ±3.0 дБ тип. (67 – 85 ГГц) |
||
| Нелинейные искажения | |||
| 1 дБ компрессия |
+3 dBm (200 МГц – 4 ГГц) -1 dBm (4 – 9 ГГц) +1 dBm (9 – 50 ГГц) |
||
| TOI |
+16 dBm тип. (200 МГц – 4 ГГц) +15 dBm тип. (4 – 18 ГГц) +17 dBm тип. (18 – 50 ГГц) |
||
| Интерфейсы и триггеры | |||
| Источники триггера | Free, Line, Video, External Level (Front/Rear), Burst RF, Timer | ||
| Детекторы трассы | Normal, Positive Peak, Negative Peak, Sample, Video Average, Power Average, Voltage Average | ||
| Механические характеристики | |||
| Габариты |
510 × 190 × 534 мм (с ручками) 426 × 177 × 460 мм (без ручек) |
||
| Масса | Около 25 кг | ||
| Питание и условия эксплуатации | |||
| Питание |
AC 220–240 В, 50–60 Гц (опция 4051-H98: AC 100–240 В, 50–60 Гц) |
||
| Потребляемая мощность |
<20 Вт (Standby) <400 Вт (рабочий режим) |
||
| Температура эксплуатации | 0°C ~ +50°C | ||
| Температура хранения | -40°C ~ +70°C | ||
| Входные разъёмы | |||
| 4051A/B/C/D | Type-N (female), 50 Ω | ||
| 4051E | 3.5 mm (male), 50 Ω | ||
| 4051F/G/H | 2.4 mm (male), 50 Ω | ||
| 4051L | 1.85 mm (male), 50 Ω | ||
| 4051N | 1.0 mm (male), 50 Ω | ||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
4051A
|
Анализатор сигналов/спектра, 3 Гц – 4 ГГц
|
По запросу | ||
|
4051N
|
Анализатор сигналов/спектра, 3 Гц – 85 ГГц
|
По запросу | ||
|
4051N
|
Анализатор сигналов/спектра, 3 Гц – 90 ГГц(с расширением H90)
|
По запросу | ||
|
4051B
|
Анализатор сигналов/спектра, 3 Гц – 9 ГГц
|
По запросу | ||
|
4051C
|
Анализатор сигналов/спектра, 3 Гц – 13.2 ГГц
|
По запросу | ||
|
4051D
|
Анализатор сигналов/спектра, 3 Гц – 18 ГГц
|
По запросу | ||
|
4051E
|
Анализатор сигналов/спектра, 3 Гц – 26.5 ГГц
|
По запросу | ||
|
4051F
|
Анализатор сигналов/спектра, 3 Гц – 40 ГГц
|
По запросу | ||
|
4051G
|
Анализатор сигналов/спектра, 3 Гц – 45 ГГц
|
По запросу | ||
|
4051H
|
Анализатор сигналов/спектра, 3 Гц – 50 ГГц
|
По запросу | ||
|
4051L
|
Анализатор сигналов/спектра, 3 Гц – 67 ГГц
|
По запросу |
11
| Опции |
|
4051-S40
|
WLAN 802.11a/b/g
|
По запросу | ||
|
4051-S40N
|
WLAN 802.11n
|
По запросу | ||
|
4051-S40AC
|
WLAN 802.11ac
|
По запросу | ||
|
4051-S40AX
|
WLAN 802.11ax
|
По запросу | ||
|
4051-S51
|
DTMB измерения
|
По запросу | ||
|
4051-H90
|
Расширение коаксиального диапазона до 90 ГГц
|
По запросу | ||
|
4051-H01
|
Задний ВЧ вход
|
По запросу | ||
|
4051-H02
|
Высокочастотный IF выход
|
По запросу | ||
|
4051-H03
|
IF выход
|
По запросу | ||
|
4051-H04A
|
Реконструируемый IF/видео выход
|
По запросу | ||
|
4051-H04B
|
Широкополосный реконструируемый IF/видео
|
По запросу | ||
|
4051-H08
|
Логарифмический детекторный выход
|
По запросу | ||
|
4051-H12A
|
Цифровой интерфейс 40 МГц
|
По запросу | ||
|
4051-H12C
|
Цифровой интерфейс 550 МГц
|
По запросу | ||
|
4051-H12B
|
Цифровой интерфейс 200 МГц
|
По запросу | ||
|
4051-H15
|
Питание +24 В DC
|
По запросу | ||
|
4051-H22A
|
SSD-рекордер данных
|
По запросу | ||
|
4051-H22B
|
HDD-рекордер данных
|
По запросу | ||
|
4051-H33
|
Электронный аттенюатор
|
По запросу | ||
|
4051-H34-04
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-09
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-13
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-18
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-26
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-40
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-45
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-50
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H34-67
|
Малошумящие предусилители
|
По запросу | ||
|
4051-H36
|
Обход преселектора
|
По запросу | ||
|
4051-H38A
|
Полоса анализа 40 МГц
|
По запросу | ||
|
4051-H38B
|
Полоса анализа 200 МГц
|
По запросу | ||
|
4051-H38C
|
Полоса анализа 550 МГц
|
По запросу | ||
|
4051-H38D
|
Полоса анализа 1 ГГц
|
По запросу | ||
|
4051-H39
|
Аудиоанализатор
|
По запросу | ||
|
4051-H40
|
Внешний смеситель
|
По запросу | ||
|
4051-H41
|
Анализатор спектра реального времени
|
По запросу | ||
|
4051-H98
|
Английская версия
|
По запросу | ||
|
4051-H99
|
Алюминиевый транспортировочный кейс
|
По запросу | ||
|
4051-H97
|
Монтажный комплект
|
По запросу | ||
|
4051-H38C
|
550MHz Analysis Bandwidth
|
По запросу | ||
|
4051-H41
|
Real-time Spectrum Analyzer
|
По запросу | ||
|
4051-H48
|
Измерение коэффициента шума
|
По запросу | ||
|
4051-S04
|
Измерение фазового шума
|
По запросу | ||
|
4051-S09
|
Анализ аналоговой модуляции
|
По запросу | ||
|
4051-S10
|
Транзиентный анализатор
|
По запросу | ||
|
4051-S12
|
Векторный анализ сигналов
|
По запросу | ||
|
4051-S13
|
Анализ импульсных сигналов
|
По запросу |
58
| Accessories |
|
87230
|
USB CW power sensor (9kHz-6GHz)
|
По запросу | ||
|
87231
|
USB CW power sensor (10MHz-18GHz)
|
По запросу | ||
|
87232
|
USB CW power sensor (50MHz-26.5GHz)
|
По запросу | ||
|
87233
|
USB CW power sensor (50MHz-40GHz)
|
По запросу | ||
|
82407
|
spectrum analyzer extender (50GHz-75GHz)
|
По запросу | ||
|
82407A
|
Расширитель анализатора спектра (75GHz-110GHz)
|
По запросу | ||
|
82407B
|
Расширитель анализатора спектра (110GHz-170GHz)
|
По запросу | ||
|
82407C
|
Расширитель анализатора спектра r (170GHz-220GHz)
|
По запросу | ||
|
82407D
|
Расширитель анализатора спектра (220GHz-325GHz)
|
По запросу | ||
|
82407R
|
Расширитель анализатора спектра r (325GHz-500GHz)
|
По запросу |
68
| Дополнительные аксесуары |
|
16603DB
|
Источник шума 10 МГц – 18 ГГц
|
По запросу | ||
|
16603EB
|
Источник шума 10 МГц – 26.5 ГГц
|
По запросу | ||
|
16603FB
|
Источник шума 10 МГц – 40 ГГц
|
По запросу | ||
|
16603HB
|
Источник шума 10 МГц – 50 ГГц
|
По запросу |
72
| Standard Package |
|
1
|
Сетевой кабель питания (3-жильный стандартный)
|
По запросу | ||
|
2
|
USB-мышь
|
По запросу | ||
|
3
|
Руководство пользователя
|
По запросу | ||
|
4
|
Руководство по программированию
|
По запросу |
