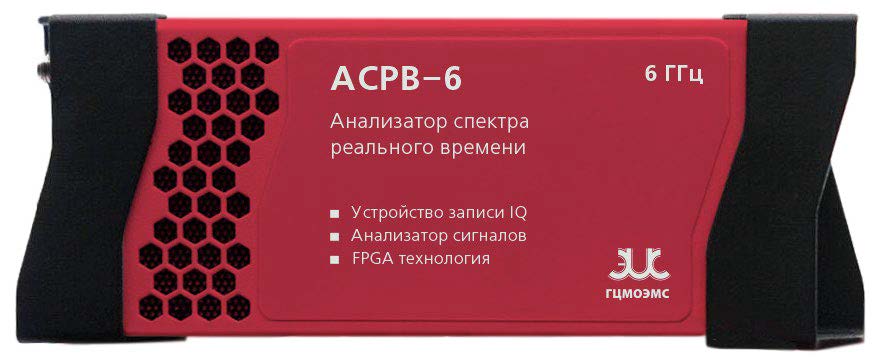

Анализатор спектра реального времени, 9кГц-6.3 ГГц, полоса анализа 100 МГц, скорость свиппирования 300 ГГц/c
|
Цена
|
По запросу |
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра АСРВ-6 Подробнее
АО «ГЦМО ЭМС» сегодня:
- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 6,3 ГГц
- Встроенный генератор аналоговых сигналов с частотой от 100 кГц до 6,3 ГГц (опция)
- Полоса анализа 100 МГц, скорость развёртки спектра 300 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Масса 159 г (основной модуль), габариты 142 x 54 x 16 мм, потребляемая мощность 7-10 Вт
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C/+85 °C (опция)
- Интерфейс USB-С 3.0/2.0
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 6,3 ГГц
- Встроенный генератор аналоговых сигналов с частотой от 100 кГц до 6,3 ГГц (опция)
- Полоса анализа 100 МГц, скорость развёртки спектра 300 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Масса 159 г (основной модуль), габариты 142 x 54 x 16 мм, потребляемая мощность 7-10 Вт
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C/+85 °C (опция)
- Интерфейс USB-С 3.0/2.0
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
| Частота | |||||
| Диапазон частот | 9 кГц — 6,3 ГГц | ||||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) с частотой 10 МГц < 1 x 10-6/год, дрейф температуры < 1 x 10-6 | ||||
| ЧИСТОТА спектра | |||||
| Однополосный фазовый шум | дБн/Гц | ||||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 6 ГГц | |
| 1 кГц | -112,8 | -107,5 | -99,3 | -93,1 | |
| 10 кГц | -120,6 | -114,2 | -103,6 | -101,2 | |
| 100 кГц | -120,1 | -112,5 | -101,8 | -99,3 | |
| 1 МГц | -134,1 | -132,8 | -127,7 | -122,7 | |
| Остаточный отклик Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт | |
| 100 кГц — 100 МГц | < -90 | < -110 | < -104 | ||
| 100 МГц — 6,3 ГГц | < -90 | < -110 | < -125 | ||
| Остаточный отклик Подавление ложных сигналов выключено дБмВт | 100 кГц — 100 МГц | < -90 | < -100 | < -100 | |
| 100 МГц — 6,3 ГГц | < -77 | < -95 | < -115 | ||
| Подавление радиопомех от зеркального канала | > +35 дБн (подавление ложных сигналов выключено, типовое значение), > +90 дБн (подавление ложных сигналов включено) | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…) | ||||
| Линейность | |||||
| IIP3 (дБмВт) Интервал 2 МГц -6 дБFs/тон | 1 ГГц | 3 ГГц | 6 ГГц | ||
| R. L. = +20 дБмВт | 51,8 | 44,9 | 40,7 | ||
| R. L. = 0 дБмВт | 30,8 | 30,5 | 27,4 | ||
| R. L. = -20 дБмВт | 12,3 | 11,6 | 7,5 | ||
| R. L. = -50 дБмВт | -25,2 | -23,6 | -25,2 | ||
| IIP2 (дБмВт) Интервал 2 МГц -6 дБFs/тон | 1 ГГц | 2 ГГц | 3 ГГц | ||
| R. L. = +20 дБмВт | > 80 | > 85 | > 85 | ||
| R. L. = 0 дБмВт | > 80 | > 80 | > 80 | ||
| R. L. = -20 дБмВт | > 70 | > 70 | > 70 | ||
| R. L. = -50 дБмВт | > 65 | > 65 | > 70 | ||
| Обработка сигналов | |||||
| Полоса анализа | Максимум 100 МГц, аналоговая полоса ПЧ установлена равной 1, коэффициент децимации 1 | ||||
| Синфазно-квадратурные данные (IQ) | 125 выборок в секунду Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | ||||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | ||||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Вывод аналоговой промежуточной частоты (ПЧ) | Отсутствует | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 МГц — 6,3 ГГц и предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | |||
| +10 дБмВт | 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | ||||
| Максимальное напряжение | ± 15 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | ||||
| Погрешность амплитуды | ± 1,5 дБ | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | ||||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 30 МГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | ||||
| КСВН | < 1,7:1 | 30 МГц — 6,3 ГГц (R. L. ≥ +10 дБмВт) | |||
| < 2,0:1 | 30 МГц — 6,3 ГГц (R. L. ≥ 0 дБмВт) | ||||
| < 2,5:1 | 30 МГц — 6,3 ГГц (R. L. ≥ –40 дБмВт) | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2) | |
| Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | 9 кГц | -106,4 | -117,5 | -119 | |
| 1 МГц — 100 МГц | -134,1 | -139 | -137,6 | ||
| 100 МГц — 3,0 ГГц | -133,2 | -151,7 | -160,1 | ||
| 3,0 ГГц — 6,3 ГГц | -127,2 | -144,6 | -161,7 | ||
| Стандартный анализ спектра | |||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||||
| Скорость развёртки — Стандартный анализ спектра | 310,3 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 38,7 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 1,8 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 16 нс | ||||
| Максимальная полоса анализа | 50 MГц | ||||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | ||||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Генератор сигналов (опция ТГ) | |||||
| Диапазон частот | 100 кГц — 6,3 ГГц, с шагом 10 Гц | ||||
| Диапазон мощности | -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ | ||||
| КСВН | < 2,0:1 | 30 МГц — 6,3 ГГц | |||
| Негармонические фазовые шумы | < -50 дБн | ||||
| Гармоническая волна | 100 кГц — 30 MГц | 30 MГц — 1,6 ГГц | 1,6 ГГц — 3 ГГц | 3 ГГц — 3,2 ГГц | 3 ГГц — 6,3 ГГц |
| Вторая гармоника | < -10 дБн | < -10 дБн | < -20 дБн | <-20 дБн | < -20 дБн |
| Третья гармоника и выше | < -10 дБн | < -10 дБн | < -20 дБн | <-20 дБн | < -20 дБн |
| Утечка сигнала на приёмник | 100 кГц — 30 МГц | > +90дБн | |||
| 30 МГц — 3 ГГц | > +80 дБн | ||||
| 3 ГГц — 6,3 ГГц | > +70 дБн | ||||
| Общие характеристики | |||||
| Входы и выходы | Источник питания | Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик | |||
| Данные | Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) | ||||
| Вход РЧ-сигнала | Разъём SMA (F), полное входное сопротивление 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | Разъём MCX (F) (1), амплитуда ≥ 1.5 В пик-пик, полное входное сопротивление 330 Ом | ||||
| Выход внешних опорных тактовых сигналов | Отсутствует | ||||
| Вход внешнего запуска | Встроенный в плату MUXIO, 3.3 В КМОП, высокоомный | ||||
| Выход внешнего запуска | Встроенный в плату MUXIO (тип C), 3.3 В КМОП | ||||
| Выход ПЧ аналогового сигнала | Отсутствует | ||||
| Потребляемая мощность | Пиковая 10 Вт, типовая 7 Вт — 10 Вт | ||||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | ||||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Температура хранения | –20 — +70 °С (стандартно) | ||||
| –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Масса и габариты | 142 x 54 x 16 мм, 159 г (без учёта защитного футляра и конструктивных элементов, включая длину разъёма) 156 x 62 x 22 мм, 296 г (с учётом защитного футляра и конструктивных элементов, включая длину разъёма) | ||||
| Упаковка и принадлежности | 1 флеш-накопитель, 2 кабеля USB 3.0, 1 блок питания | ||||
| Код | Опция | Пояснение | |||
| ТГ | Встроенный генератор сигналов (аппаратная опция) | Генератор сигналов 100 кГц — 6,3 ГГц | |||
| О1 | Встроенный опорный генератор OCXO (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов | |||
| ИО1 | Внешняя плата MUXIO | Преобразование интерфейса MUXIO в несколько разъёмов MMCX для подключения триггерного входа, выхода и других сигналов | |||
| ИО2 | Внешний модуль ГНСС | Стандартный модуль ГНСС, подключённый к MUXIO | |||
| ИО3 | Внешний модуль ГНСС с ОСХО | Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов | |||
| Т1 | Расширенный температурный класс (аппаратная опция) | Расширение рабочей температуры до -20 — +70 °C | |||
| Т2 | Широкий температурный диапазон (аппаратная опция) | Расширение рабочей температуры до -40 — +85 °C | |||
