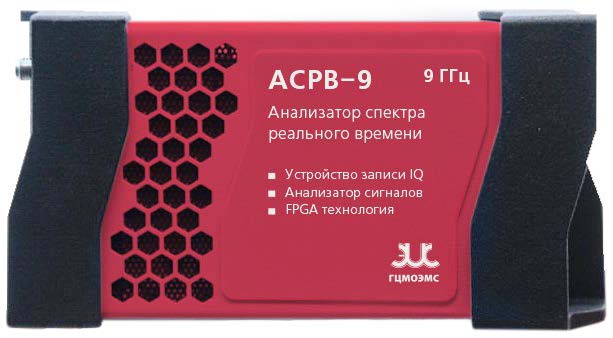

Анализатор спектра реального времени, 9 кГц-9.5  ГГц, полоса анализа 100 МГц,  скорость свиппирования 1.2 ТГц/c

ACPB-9
Для увеличения картинки наведите мышкой
ACPB-9
ACPB-9
Цена
По запросу

Наличие: По запросу

По запросу
По запросу
По запросу

Анализаторы спектра АСРВ-9 Подробнее




АО «ГЦМО ЭМС» сегодня:

- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
  • Приёмник-анализатор спектра реального времени с полосой 9 кГц — 9,5 ГГц
  • Супергетеродинный цифровой приёмник, 14-сегментный фильтр-преселектор
  • В диапазоне частот 9 кГц — 9,5 ГГц типовое подавление зеркального канала > +90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > +90 дБ
  • Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 1,2 TГц/с
  • Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
  • Масса 188 г (основной модуль), габариты 118 x 60 x 15 мм, потребляемая мощность 10-14 Вт
  • Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
  • Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
  • Встроенный термостатированный генератор OCXO (опция) или термостатированный кварцевый генератор (OCXO) с привязкой к ГНСС (опция)
  • Диапазон рабочих температур от -20 °C/-40 °C до +70 °C/+85 °C (опция)
  • Интерфейс USB-С 3.0/2.0

Свернуть Развернуть
Основные возможности и технические характеристики
  • Приёмник-анализатор спектра реального времени с полосой 9 кГц — 9,5 ГГц
  • Супергетеродинный цифровой приёмник, 14-сегментный фильтр-преселектор
  • В диапазоне частот 9 кГц — 9,5 ГГц типовое подавление зеркального канала > +90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > +90 дБ
  • Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 1,2 TГц/с
  • Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
  • Масса 188 г (основной модуль), габариты 118 x 60 x 15 мм, потребляемая мощность 10-14 Вт
  • Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
  • Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
  • Встроенный термостатированный генератор OCXO (опция) или термостатированный кварцевый генератор (OCXO) с привязкой к ГНСС (опция)
  • Диапазон рабочих температур от -20 °C/-40 °C до +70 °C/+85 °C (опция)
  • Интерфейс USB-С 3.0/2.0

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики
Загрузить технические характеристики

Частота
Диапазон частот 9 кГц — 9,5 ГГц
Начальная погрешность установки частоты < 1 x 10-6, поддержка ручной корректировки программы
Опорный генератор Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) с частотой 10 МГц < 1 x 10-6/год, дрейф температуры < 1 x 10-6
ЧИСТОТА спектра
Однополосный фазовый шум дБн/Гц
Несущая частота 1 ГГц 3 ГГц 6 ГГц 9 ГГц
1 кГц -95,2 -96,6 -93,9 -91,5
10 кГц -101,6 -102,6 -101,6 -98,5
100 кГц -100,6 -103,9 -103,2 -99,7
1 МГц -120,9 -121,8 -120,3 -116,2
10 МГц -134,2 -133,5 -134,2 -131,4
Остаточный отклик Подавление ложных сигналов выключено дБмВт Полоса разрешения (RBW) =1 кГц Пиковый детектор положительных сигналов Диапазон частот R. L. = 0 дБмВт R. L. = -20 дБмВт R. L. = -50 дБмВт
9 кГц — 1,0 ГГц < -83 < -110 < -120
1,0 ГГц — 3,0 ГГц < -83 < -92 < -120
3,0 ГГц — 9,5 ГГц < -90 < -100 < -130
Подавление радиопомех от зеркального канала 100 кГц — 3,0 ГГц >+90 дБн (подавление ложных сигналов включено), >+90 дБн (подавление ложных сигналов выключено)
3,0 ГГц — 9,5 ГГц > +60 дБн (подавление ложных сигналов выключено), > +90 дБн (подавление ложных сигналов включено)
Подавление ПЧ (R. L. = 0 дБ) >+90 дБн (подавление ложных сигналов включено), >+80 дБн (подавление ложных сигналов выключено)
Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…)
Ложные сигналы на входе <-75 дБн (подавление ложных сигналов включено), <-50 дБн (подавление ложных сигналов выключено)
Линейность
IIP3 (дБмВт) Интервал 2 МГц -6 дБFs/тон 1 ГГц 3 ГГц 9 ГГц
R. L. = +20 дБмВт 48,1 45,1 40,5
R. L. = 0 дБмВт 26,7 23,5 21,2
R. L. = -20 дБмВт 5,1 2,6 -0,9
R. L. = -50 дБмВт -21,2 -22,6 -22,9
Обработка сигналов
Полоса анализа Максимум 100 МГц, коэффициент децимации 1
Синфазно-квадратурные данные (IQ) 122,88 выборок/с, поддержка программной настройки 120 — 125 выборок/с с шагом 1 ГГц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит
Ёмкость запоминающего устройства Объём встроенной памяти 128 Мбайт
Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска
Отклик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с
Вывод аналоговой ПЧ Поддерживает 307,2 МГц ± 50 МГц
Амплитуда
Максимальная безопасная входная мощность (CW) +23 дБмВт 50 МГц — 9,5 ГГц и предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт)
+10 дБмВт 100 кГц — 50 МГц или предусилитель включен (оп. уровень (R. L.) < 0 дБмВт)
Максимальное напряжение ± 12 В постоянного тока
Диапазон отображения Средний уровень собственных шумов (DANL) — +23 дБмВт
Точность по амплитуде ± 2,0 дБ
Пульсация спектра в полосе пропускания ПЧ ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц)
Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт
РЧ-предусилители Преобразователи частоты (частота ≥ 50 МГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение
Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала Диапазон частот R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2)
9 кГц -90,1 -105,7 -115,6
1 МГц — 100 МГц -134,2 -146,3 -150,9
100 МГц — 3,0 ГГц -131 -145,7 -165,1
3,0 ГГц — 6,0 ГГц -136,2 -150,2 -164,6
6,0 ГГц — 9,5 ГГц -135,4 -148,9 -157,4
Стандартный анализ спектра
Детектор линии развертки Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки
Полоса разрешения (RBW) 1 Гц — 10 МГц
Полоса видеосигнала (VBW) 1 Гц — 10 МГц
Операции над графиками Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр
Представление данных ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные
Измерения Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3)
Скорость развёртки — Стандартный анализ спектра 1,2 TГц/с ПЛИС RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование
564,4 ГГц/с ПЛИС RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное
65,2 ГГц/с ПЛИС RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование
2,7 ГГц/с ЦПУ RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование
Анализ данных / Нулевой диапазон измерения
Максимальное разрешение по времени 16 нс
Максимальная полоса анализа 100 MГц
Режимы детектирования Положительный пиковый, выборки, средних значений, среднеквадратичный
Анализ спектра в реальном времени
БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий
Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...)
Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов)
N = 1024, D = 1 122 070 раз/с 16,384 мкс
N = 32, D = 1 3 906 250 раз/с 0,512 мкс
Полоса анализа в реальном времени 100 МГц
Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной
Полоса разрешения (RBW) 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна
Разрешение по амплитуде 0,75 дБ
Общие характеристики
Входы и выходы Источник питания Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения: 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик
Данные Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания)
Вход РЧ-сигнала 2,92 мм (F), полное входное сопротивление 50 Ом
Вход внешних опорных тактовых сигналов Разъём MMCX (F) (1), амплитуда ≥ 1,5 В пик-пик, полное входное сопротивление 330 Ом
Выход внешних опорных тактовых сигналов Встроенный в плату MUXIO, 3,3 В КМОП, программируемое включение/ выключение
Вход внешнего запуска Встроенный в плату MUXIO, 3,3 В КМОП, высокоомный
Выход внешнего запуска Встроенный в плату MUXIO, 3,3 В КМОП
Выход ПЧ аналогового сигнала Разъём MMCX (F) (2), максимальная выходная мощность — +25 дБмВт, полное выходное сопротивление 50 Ом
Потребляемая мощность Пиковая 14 Вт, типовая 10 Вт — 14 Вт
Температура эксплуатации 0 — +60 °С (стандартный температурный класс) –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят)
Температура хранения –20 — +70 °С (стандартно) –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят)
Масса и габариты 118 х 60 х 15 мм, 188 г (без учёта защитного футляра и конструктивных элементов, включая длину разъёма) 132 х 70 х 29 мм, 375 г (с учётом защитного футляра и конструктивных элементов, включая длину разъёма)
Упаковка и принадлежности 1 флеш-накопитель, 2 кабеля USB 3.0, 1 блок питания
Код Опция Пояснение
О1 Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, с температурным дрейфом < 0,2 x 10-6 и увеличением общего энергопотребления на 0,8 Вт
ИО1 Внешняя MUXIO плата Преобразование интерфейса MUXIO в несколько разъемов MMCX и разъем «плата — провод» для облегчения подключения входа запуска, выхода и других сигналов
ИО2 Внешняя MUXIO плата с ГНСС Стандартный модуль ГНСС, подключённый к плате MUXIO
ИО3 Внешняя MUXIO плата с ГНСС и ОСХО Плата MUXIO с модулем ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов, увеличивает общее энергопотребление на 1,1 Вт
Т1 Расширенный температурный класс (аппаратная опция) Расширение диапазона рабочих температур до -20 — +70 °C
Т2 Широкий температурный класс (аппаратная опция) Расширение диапазона рабочих температур до -40 — +85 °C
