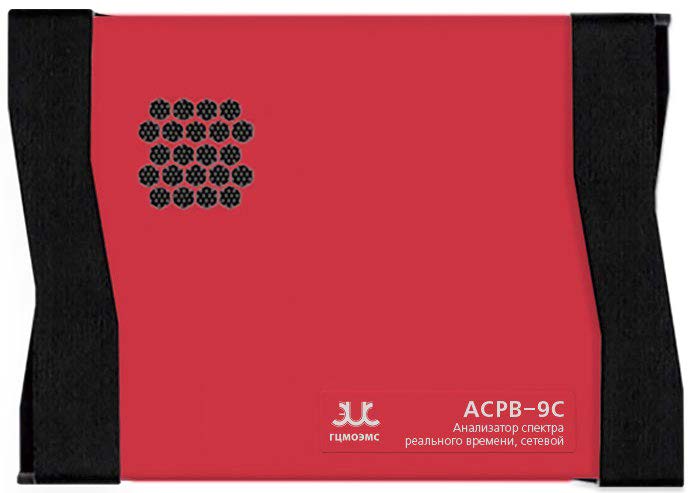

Анализатор спектра реального времени, сетевой, 9 кГц-9.5 ГГц, полоса анализа 100 МГц, скорость свиппирования 330,9 ГГц/c
|
Цена
|
По запросу |
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра АСРВ-9С Подробнее
АО «ГЦМО ЭМС» сегодня:
- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 9,5 ГГц
- Супергетеродинный цифровой приёмник, 14-сегментный фильтр-преселектор
- В диапазоне частот 9 кГц — 9,5 ГГц типовое подавление зеркального канала > +90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > +90 дБ
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 330,9 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Масса 645 г, 167 x 117 x 28 мм, энергопотребление 13–16 Вт
- Интерфейс Ethernet 1000 M/100 M
- Встроенная многомодовая ГНСС
- Обеспечивает 1PPS, информацию о широте, долготе и временную метку
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86
- Совместимость с операционными системами Linux и Windows
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C (опция)
- Встроенный термостатированный генератор OCXO (опция) или термостатированный кварцевый генератор (OCXO) с привязкой к ГНСС (опция)
- Встроенный модуль передачи данных 4G (опция)
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 9,5 ГГц
- Супергетеродинный цифровой приёмник, 14-сегментный фильтр-преселектор
- В диапазоне частот 9 кГц — 9,5 ГГц типовое подавление зеркального канала > +90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > +90 дБ
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 330,9 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Масса 645 г, 167 x 117 x 28 мм, энергопотребление 13–16 Вт
- Интерфейс Ethernet 1000 M/100 M
- Встроенная многомодовая ГНСС
- Обеспечивает 1PPS, информацию о широте, долготе и временную метку
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86
- Совместимость с операционными системами Linux и Windows
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C (опция)
- Встроенный термостатированный генератор OCXO (опция) или термостатированный кварцевый генератор (OCXO) с привязкой к ГНСС (опция)
- Встроенный модуль передачи данных 4G (опция)
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Частота | ||||
| Диапазон частот | 9 кГц — 9,5 ГГц | |||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | |||
| Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6 | |||
| ЧИСТОТА спектра | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 1 ГГц | 3 ГГц | 6 ГГц | 9 ГГц |
| 1 кГц | -95,2 | -96,6 | -93,9 | -91,5 |
| 10 кГц | -101,6 | -102,6 | -101,6 | -98,5 |
| 100 кГц | -100,6 | -103,9 | -103,2 | -99,7 |
| 1 МГц | -120,9 | -121,8 | -120,3 | -116,2 |
| 10 МГц | -134,2 | -133,5 | -134,2 | -131,4 |
| Остаточный отклик подавление помех отключено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 9 кГц — 1,0 ГГц | < -83 | < -110 | < -120 | |
| 1,0 ГГц — 3,0 ГГц | < -83 | < -92 | < -120 | |
| 3,0 ГГц — 9,5 ГГц | < -90 | < -100 | < -130 | |
| Подавление радиопомех от зеркального канала | 100 кГц — 3,0 ГГц | > +90 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) | ||
| 3,0 ГГц — 9,5 ГГц | > +60 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) | |||
| Подавление ПЧ (R. L. = 0 дБ) | > +90 дБн (подавление помех включено), > +80 дБн (подавление помех отключено) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5…) | |||
| Ложные сигналы на входе | < -75 дБн (подавление помех включено), < -50 дБн (подавление помех отключено) | |||
| Линейность | ||||
| IIP3 дБмВт Шаг 2 MГц -6 дБFs/тон | 1 ГГц | 3 ГГц | 9 ГГц | |
| R. L. = +20 дБмВт | 48,1 | 45,1 | 40,5 | |
| R. L. = 0 дБмВт | 26,7 | 23,5 | 21,2 | |
| R. L. = -20 дБмВт | 5,1 | 2,6 | -0,9 | |
| R. L. = -50 дБмВт | -21,2 | -22,6 | -22,9 | |
| Обработка сигналов | ||||
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 | |||
| Синфазно-квадратурные данные (IQ) | 122,88 Мвыб/с, программная настройка 120 Мвыб/с — 125 Мвыб/с, шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | |||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | |||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | |||
| Аналоговый выход ПЧ | Поддерживает 307,2 МГц ± 50 МГц | |||
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 50 МГц — 9.5 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 100 кГц — 50 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ±12 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | |||
| Погрешность амплитуды | ± 2,0 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | |||
| Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2) |
| 9 кГц | -90,1 | -105,7 | -115,6 | |
| 1 МГц — 100 МГц | -134,2 | -146,3 | -150,9 | |
| 100 МГц — 3.0 ГГц | -131 | -145,7 | -165,1 | |
| 3,0 ГГц — 6,0 ГГц | -136,2 | -150,2 | -164,6 | |
| 6,0 ГГц — 9,5 ГГц | -135,4 | -148,9 | -157,4 | |
| Стандартный анализ спектра | ||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | |||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | |||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | |||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | |||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | |||
| Измерения | Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) | |||
| Скорость развёртки — Стандартный анализ спектра | 330,9 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | |
| 150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 72,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | ||
| 2,7 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | ||
| Анализ данных / Нулевой диапазон измерения | ||||
| Максимальное разрешение по времени | 16 нс | |||
| Максимальная полоса анализа | 100 MГц | |||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | |||
| Анализ спектра в реальном времени | ||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | |||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | ||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | ||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | ||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | ||
| Полоса анализа в реальном времени | 100 МГц | |||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | |||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной); 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла); 13 градаций для каждого типа окна | |||
| Разрешение по амплитуде | 0,75 дБ | |||
| Общие характеристики | ||||
| Входы и выходы | Источник питания | Тип-C (1) PD (QC 3.0) 12 В, 2 А или 9 В, 2 А | ||
| Данные | RJ-45 1000 МБит/с x1, 100 МБит/с x1 | |||
| Вход РЧ-сигнала | SMA (F), входной импеданс 50 Ом | |||
| Вход внешних опорных тактовых сигналов | MMCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | |||
| Выход внешних опорных тактовых сигналов | Встроенный в плату MUXIO, 3,3 В КМОП, программируемое включение/ выключение | |||
| Вход внешнего запуска | MMCX (F)(2), 3,3 В КМОП, высокоомный | |||
| Выход внешнего запуска | MMCX (F)(3), 3,3 В КМОП | |||
| Аналоговый выход ПЧ | MMCX (F)(4), максимальная выходная мощность — +25 дБмВт, импеданс 50 Ом | |||
| Антенна ГНСС | MMCX (F)(5) | |||
| Антенна 4G | MMCX (F)(6) | |||
| USB 2.0 общего назначения | Тип-C (2) | |||
| Потребляемая мощность | Пиковая 16 Вт, типовая 13 Вт | |||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | |||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| Температура хранения | –20 — +70 °С (стандартно) | |||
| –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| Масса и габариты | Габариты: 167 x 117 x 28 мм, масса: 645 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) | |||
| Упаковка и принадлежности | 1 флеш-накопитель, 1 блок питания | |||
| Код | Опция | Пояснение | ||
| О1 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, с температурным дрейфом < 0,2 х 10-6 и увеличением общего энергопотребления на 0,8 Вт | ||
| ИО3 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов с привязкой к ГНСС (аппаратная опция) | Обеспечивает связь генератора опорных импульсов и 1 внешнего источника питания с ГНСС, что увеличивает общее энергопотребление на 1,1 Вт | ||
| О6 | Встроенный высококлассный ГНСС (аппаратная опция) | Обеспечение улучшенных возможностей позиционирования и синхронизации | ||
| О9 | Встроенный модуль передачи данных 4G (аппаратная опция) | Обеспечивает физическое подключение к сети 4G | ||
| T1 | Расширенный температурный класс (аппаратная опция) | Расширение диапазона рабочих температур до -20 — +70 °C | ||
| T2 | Широкий температурный класс (аппаратная опция) | Расширение диапазона рабочих температур до -40 — +70 °C | ||
