Анализатор спектра с диапазоном частот от 5 кГц до 3 ГГц

FPL1000
Для увеличения картинки наведите мышкой
FPL1000FPL1000FPL1000
FPL1000FPL1000FPL1000
НаличиеПо запросу
По запросу
По запросу
По запросу
Анализаторы спектра FPL1000 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

The R&S®FPL1000 spectrum analyzer makes measuring fast and simple. The intuitive touchscreen is straightforward and easy to use. With its solid RF performance, light weight and small footprint, the R&S®FPL1000 combines the functionality of a benchtop instrument with the portability of a handheld instrument.

In an RF lab, the R&S®FPL1000 is as indispensable as an oscilloscope or multimeter. It is a single measuring instrument for a variety of measurement tasks. It supports not only spectrum analysis, but also highly accurate power measurement with power sensors and analysis of analog and digitally modulated signals.

  • Frequency range 5 kHz to 3 GHz
  • SSB phase noise: –108 dBc (1 Hz) at 10 kHz offset (1 GHz carrier)
  • DANL with preamplifier: –167 dBm from 10 MHz to 2 GHz
  • Lightweight with small footprint
  • Battery or 12/24 V DC operation (option)
  • Use with power sensors (option)
  • 40 MHz analysis bandwidth (option)
  • Analog and digital signal analysis (option)

  • One instrument for multiple applications
  • Spectrum analysis
  • Signal analysis
  • Power measurements with power sensors

  • Solid RF performance
  • Low spurious responses
  • Low displayed average noise level (DANL)
  • Signal analysis bandwidth 40 MHz
  • Low level measurement uncertainty
  • Precise spectral measurements due to low phase noise

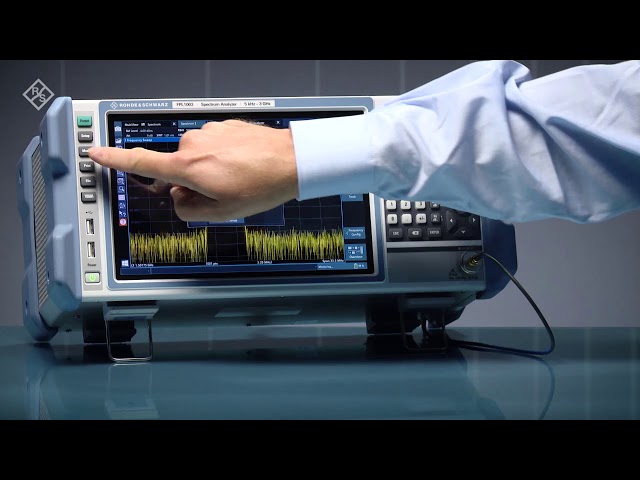

  • Intuitive user interface
  • High-resolution display
  • Multipoint touchscreen
  • Flexible arrangement of results and MultiView
  • Toolbar
  • Quiet operation


  • Fully portable
  • Battery pack and 12/24 V power supply
  • Carrying bag and shoulder harness
  • Low power consumption


  • Свернуть Развернуть
    Основные возможности и технические характеристики

    The R&S®FPL1000 spectrum analyzer makes measuring fast and simple. The intuitive touchscreen is straightforward and easy to use. With its solid RF performance, light weight and small footprint, the R&S®FPL1000 combines the functionality of a benchtop instrument with the portability of a handheld instrument.

    In an RF lab, the R&S®FPL1000 is as indispensable as an oscilloscope or multimeter. It is a single measuring instrument for a variety of measurement tasks. It supports not only spectrum analysis, but also highly accurate power measurement with power sensors and analysis of analog and digitally modulated signals.

  • Frequency range 5 kHz to 3 GHz
  • SSB phase noise: –108 dBc (1 Hz) at 10 kHz offset (1 GHz carrier)
  • DANL with preamplifier: –167 dBm from 10 MHz to 2 GHz
  • Lightweight with small footprint
  • Battery or 12/24 V DC operation (option)
  • Use with power sensors (option)
  • 40 MHz analysis bandwidth (option)
  • Analog and digital signal analysis (option)

  • One instrument for multiple applications
  • Spectrum analysis
  • Signal analysis
  • Power measurements with power sensors

  • Solid RF performance
  • Low spurious responses
  • Low displayed average noise level (DANL)
  • Signal analysis bandwidth 40 MHz
  • Low level measurement uncertainty
  • Precise spectral measurements due to low phase noise


  • Intuitive user interface
  • High-resolution display
  • Multipoint touchscreen
  • Flexible arrangement of results and MultiView
  • Toolbar
  • Quiet operation


  • Fully portable
  • Battery pack and 12/24 V power supply
  • Carrying bag and shoulder harness
  • Low power consumption


  • Power cable
  • Quick start guide
  • Power cable
  • Quick start guide
  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

    • The R&S®FPL1000 spectrum analyzer supports multiple measurement applications
    • Rohde and Schwarz FPL1000 spectrum analyzer features an intuitive touchscreen interface
    • The portable R&S®FPL1000 spectrum analyzer features a small footprint
    • The R&S®FPL1000 spectrum analyzer analyzes NB-IoT signals
    • R&S®FPL1000: Easy to use and portable general purpose spectrum analyzer
    • The R&S®FPL1000 spectrum analyzer equipped with the R&S®FPL1-K7 option demodulates AM, FM and PM modulated analog signals. The R&S®FPL1-K7 is ideal for troubleshooting AM and FM transmitters, for transient and settling measurements of oscillators and for simple chirp analysis of pulsed or continuous wave signals.
    • Noise figure and gain measurement using the R&S®FPL1000 spectrum analyzer
    • Digital demodulation of a Bluetooth LE signal using the R&S®FPL1000 spectrum analyzer
    Характеристики
    Frequency
    Frequency range   5 kHz to 3 GHz
      Aging per year 1 × 10–6
      with R&S®FPL1-B4 option 1 × 10–7
    Frequency resolution   0.01 Hz
    Bandwidth
    Resolution bandwidth (–3 dB) sweep filters 100 kHz to 10 MHz in 1/2/3/5 sequence
      FFT filters 1 Hz to 50 kHz in 1/2/3/5 sequence
    I/Q demodulation bandwidth   10 MHz
      with R&S®FPL1-B40 option 40 MHz
    Displayed average noise level (DANL)
    RF preamplifier off 5 MHz ≤ f < 2 GHz –152 dBm (typ.)
    RF preamplifier on (option R&S®FPL1-B22) 10 MHz ≤ f < 2 GHz –167 dBm (typ.)
    Intermodulation
      1 dB compression of input mixer +7 dBm (nom.)
      third-order intercept point (TOI) 300 MHz ≤ fin < 3 GHz +20 dBm (typ.)
    Phase noise f = 1 GHz, 10 kHz frequency offset –108 dBc (1 Hz) (typ.)
    Total measurement uncertainty 1 MHz ≤ f < 3 GHz 0.5 dB
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    FPL1000
    Анализатор спектра с диапазоном частот от 5 кГц до 3 ГГц
    По запросу
    - шт +
    Дополнительные аксессуары
    R&S®FPL1-Z1
    Защитная жесткая крышка
    €250
    - шт +
    R&S®FPL1-Z2
    Мягкая сумка для переноски и работы вне помещения
    €625
    - шт +
    R&S®FPL1-Z3
    H-образный наплечный ремень (требуется опция R&S®FPL1-Z2);
    €250
    - шт +
    R&S®FPL1-Z4
    Запасная АКБ Li-Ion
    €1 250
    - шт +
    R&S®FPL1-Z5
    Дисплей с антибликовым покрытием для работы на открытом воздухе;
    €125
    - шт +
    R&S®FSV-B34
    Зарядное устройство для АКБ Li-Ion
    €2 500
    - шт +
    R&S®FPL1-Z6
    Набор для монтажа в 19" стойку
    €375
    - шт +
    R&S®RAM
    Согласующее устройство L-секция
    €1 375
    - шт +
    R&S®RAZ
    Согласующее устройство, последовательный резистор 25 Ом
    €1 375
    - шт +
    R&S®RBU100
    Аттенюатор 100 Вт 3/6/10/20/30 дБ, 1 ГГц;
    €3 750
    - шт +
    R&S®RBU50
    Аттенюатор 50 Вт 3/6/10/20/30 дБ, 2 ГГц;
    €2 500
    - шт +
    R&S®RDL50
    Аттенюатор 50 Вт 20 дБ, 6 ГГц;
    €1 625
    - шт +
    R&S®PCK
    IEC/IEEE кабель, длина: 2 м;
    €500
    - шт +
    R&S®FSE-Z4
    DC-блок устройство, 10 кГц - 18 ГГц (N-типа);
    €1 000
    - шт +
    Сервисные опции
    R&S®WE1
    Расширение гарантии, один год
    По запросу
    - шт +
    R&S®WE2
    Расширение гарантии, два года
    По запросу
    - шт +
    R&S®CW1
    Расширение гарантии с калибровкой, один год
    По запросу
    - шт +
    R&S®CW2
    Расширение гарантии с калибровкой, два года
    По запросу
    - шт +
    R&S®AW1
    Расширение гарантии с аккредетированной калибровкой, один год
    По запросу
    - шт +
    R&S®AW2
    Расширение гарантии с аккредетированной калибровкой, два года
    По запросу
    - шт +
    Опции аппаратные
    R&S®FPL1-B40
    40 МГц Analysis Bandwidth; user-retrofittable
    €5 750
    - шт +
    R&S®FPL1-B4
    OCXO, точная эталонная частота
    €1 625
    - шт +
    R&S®FPL1-B5
    Дополнительные интерфейсы ПЧ/видео/вых. демодулятора, пользовательский порт, управление источником шума, преобразователь мощности, НЧ-выход, выход для наушников
    €1 125
    - шт +
    R&S®FPL1-B10
    GPIB интерфейс
    €1 000
    - шт +
    R&S®FPL1-B19
    Second Hard Disk (SSD); user-retrofittable mounted on PC board, including analyzer fir мВтare
    €1 125
    - шт +
    R&S®FPL1-B22
    RF Preamplifier; user-retrofittable
    €2 000
    - шт +
    R&S®FPL1-B25
    1 дБ Steps for electronic Аттенюатор; user-retrofittable
    €1 125
    - шт +
    R&S®FPL1-B30
    0 Power Supply 12/24 V; user-retrofittable
    €1 000
    - шт +
    R&S®FPL1-B31
    Internal Lithium-Ion Battery; retrofit in service center; including 2 battery packs и internal charging unit
    €2 625
    - шт +
    Опции лицензии
    R&S®FPL1-K7
    AM/FM/фМ Measurement Demodulator;
    €2 875
    - шт +
    R&S®FPL1-K9
    Преобразователь мощности Measurement Втith R&S®NRP Преобразователь мощностиs; supports R&S®NRPxx Преобразователь мощностиs
    €1 000
    - шт +
    R&S®FPL1-K30
    Noise Figure и Gain Measurements; requires R&S®FPL1-B5
    €8 000
    - шт +
    Преобразователи мощности для опции R&S®FPL1-K9
    R&S®NRP-Z211
    10 МГц - 8 ГГц, 100 мВт, 2-х диодный;
    €4 000
    - шт +
    R&S®NRP-Z11
    10 МГц - 8 ГГц, 200 мВт 10;
    По запросу
    - шт +
    R&S®NRP-Z221
    10 МГц - 18 ГГц, 100 мВт, 2-х диодный;
    €5 125
    - шт +
    R&S®NRP-Z21
    10 МГц - 18 ГГц, 200 мВт 10;
    По запросу
    - шт +
    R&S®NRP-Z22
    10 МГц - 18 ГГц, 2 Вт 10;
    По запросу
    - шт +
    R&S®NRP-Z23
    10 МГц - 18 ГГц, 15 Вт 10;
    По запросу
    - шт +
    R&S®NRP-Z24
    10 МГц - 18 ГГц, 30 Вт 10;
    По запросу
    - шт +
    R&S®NRP-Z27
    0 - 18 ГГц, 500 мВт;
    €13 250
    - шт +
    R&S®NRP-Z37
    0 - 26.5 ГГц, 500 мВт;
    €14 875
    - шт +
    R&S®NRP18T
    0 Гц - 18 ГГц, 100 мВт;
    €4 500
    - шт +
    R&S®NRP18TN
    0 Гц - 18 ГГц, 100 мВт;
    €6 375
    - шт +
    R&S®NRP33T
    0 Гц - 33 ГГц, 100 мВт;
    €5 500
    - шт +
    R&S®NRP33TN
    0 Гц - 33 ГГц, 100 мВт;
    €7 375
    - шт +
    R&S®NRP40T
    0 Гц - 40 ГГц, 100 мВт;
    €6 500
    - шт +
    R&S®NRP40TN
    0 Гц - 40 ГГц, 100 мВт;
    €8 375
    - шт +
    R&S®NRP50T
    0 Гц - 50 ГГц, 100 мВт;
    €7 500
    - шт +
    R&S®NRP50TN
    0 Гц - 50 ГГц, 100 мВт;
    €9 500
    - шт +
    R&S®NRP67T
    0 Гц - 67 ГГц, 100 мВт;
    €9 000
    - шт +
    R&S®NRP67TN
    0 Гц - 67 ГГц, 100 мВт;
    €11 000
    - шт +
    R&S®NRP110T
    0 Гц - 110 ГГц, 100 мВт;
    €12 750
    - шт +
    R&S®NRP6A
    8 кГц - 6 ГГц, 200 мВт;
    €6 000
    - шт +
    R&S®NRP6AN
    8 кГц - 6 ГГц, 200 мВт;
    €8 000
    - шт +
    R&S®NRP-Z91
    9 кГц - 6 ГГц, 200 мВт 10;
    По запросу
    - шт +
    R&S®NRP18A
    8 кГц - 18 ГГц, 200 мВт;
    €7 125
    - шт +
    R&S®NRP18AN
    8 кГц - 18 ГГц, 200 мВт;
    €9 500
    - шт +
    R&S®NRP8S
    100 пВт - 200 мВт, 10 МГц - 8 ГГц;
    €5 375
    - шт +
    R&S®NRP8SN
    100 пВт - 200 мВт, 10 МГц - 8 ГГц, LAN-версия;
    €7 375
    - шт +
    R&S®NRP18S
    100 пВт - 200 мВт, 10 МГц - 18 ГГц;
    €6 375
    - шт +
    R&S®NRP18SN
    100 пВт - 200 мВт, 10 МГц - 18 ГГц, LAN-версия;
    €8 500
    - шт +
    R&S®NRP18S-10
    1 нВт - 2 Вт 10 МГц - 18 ГГц;
    €6 375
    - шт +
    R&S®NRP18S-20
    10 нВт - 15 Вт 10 МГц - 18 ГГц;
    €7 000
    - шт +
    R&S®NRP18S-25
    30 нВт - 30 Вт 10 МГц - 18 ГГц;
    €7 750
    - шт +
    R&S®NRP33S
    100 пВт - 200 мВт, 10 МГц - 33 ГГц;
    €8 375
    - шт +
    R&S®NRP33SN
    100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN-версия;
    €10 500
    - шт +
    R&S®NRP33SN-V
    100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN-версия, TVAC-совместимый;
    €18 875
    - шт +
    R&S®NRP40S
    100 пВт - 100 мВт, 50 МГц - 40 ГГц;
    €9 625
    - шт +
    R&S®NRP40SN
    100 пВт - 100 мВт, 50 МГц - 40 ГГц, LAN-версия;
    €11 750
    - шт +
    R&S®NRP50S
    100 пВт - 100 мВт, 50 МГц - 50 ГГц;
    €11 250
    - шт +
    R&S®NRP50SN
    100 пВт - 100 мВт, 50 МГц - 50 ГГц, LAN-версия;
    €13 250
    - шт +
    R&S®NRP-Z81
    50 МГц - 18 ГГц, 100 мВт;
    €10 125
    - шт +
    R&S®NRP-Z85
    50 МГц - 40 ГГц, 100 мВт (2.92 mm);
    €10 625
    - шт +
    R&S®NRP-Z86
    50 МГц - 44 ГГц, 100 мВт (2.40 mm);
    €10 625
    - шт +
