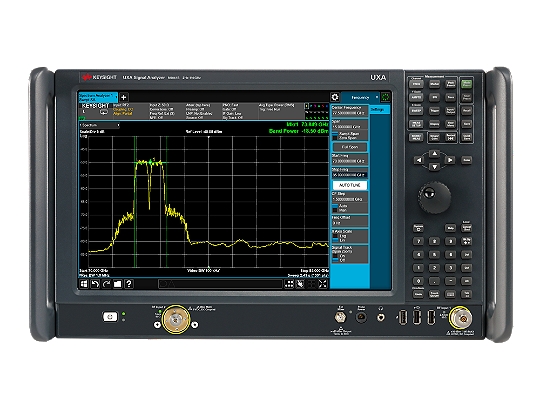

Анализатор сигналов UXA с диапазоном частот от 3 Гц до 110 ГГц

N9041B
Для увеличения картинки наведите мышкой
N9041BN9041BN9041BN9041BN9041BN9041BN9041BN9041BN9041BN9041B
N9041BN9041BN9041BN9041BN9041BN9041BN9041BN9041BN9041BN9041B

Наличие: По запросу

По запросу
По запросу
По запросу

Анализаторы спектра N9041B Подробнее




Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight Technologies предлагает интегрированные решения, объединяющие измерения, экстракцию параметров и верификацию разработок.

Компания Keysight Technologies производит осциллографы, анализаторы, измерители, генераторы, источники питания, а также… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
  • Определение характеристик перспективных сигналов миллиметрового диапазона стандартов 5G и 802.11, а также сигналов систем спутниковой связи и радиолокационных систем

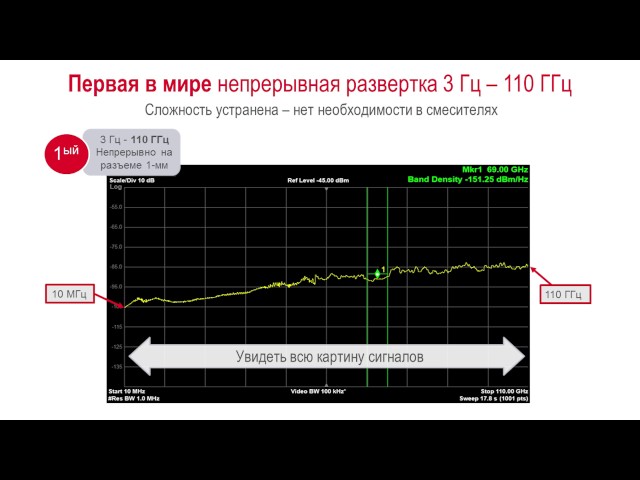

  • Непрерывная развертка в диапазоне частот до 110 ГГц
  • Захват слабых паразитных сигналов благодаря низкому значению среднего уровня собственных шумов (DANL): –150 дБм/Гц (на частоте более 50 ГГц)
  • Упрощенный анализ широкополосных сигналов: мгновенная ширина полосы демодуляции 1 ГГц, до 5 ГГц при использовании внешнего выхода ПЧ
  • Свернуть Развернуть
    Основные возможности и технические характеристики
  • Определение характеристик перспективных сигналов миллиметрового диапазона стандартов 5G и 802.11, а также сигналов систем спутниковой связи и радиолокационных систем
  • Непрерывная развертка в диапазоне частот до 110 ГГц
  • Захват слабых паразитных сигналов благодаря низкому значению среднего уровня собственных шумов (DANL): –150 дБм/Гц (на частоте более 50 ГГц)
  • Упрощенный анализ широкополосных сигналов: мгновенная ширина полосы демодуляции 1 ГГц, до 5 ГГц при использовании внешнего выхода ПЧ
  • Полоса демодуляции 25 МГц
  • Широкополосные выходы ПЧ (1 ГГц и 5 ГГц)
  • Расширенный набор функций отображения
  • Порт для внешних смесителей
  • Обход СВЧ-преселектора (менее 50 ГГц)
  • Тракт с пониженным уровнем шумов
  • Расширение нижней границы диапазона частот
  • Механический ступенчатый аттенюатор
  • Улучшенные характеристики по фазовым шумам
  • Функция быстрого свипирования
  • Функция устранения эффекта просачивания гетеродина и интермодуляционных искажений
  • Функция понижения уровня собственных шумов
  • Прецизионный опорный генератор
  • Канал передачи данных в реальном времени (полоса частот до 40 МГц)
  • Краткое руководство по работе с прибором
  • Крышки передней и задней панели
  • Тренинг по основам работы с прибором
  • Полоса демодуляции 25 МГц
  • Широкополосные выходы ПЧ (1 ГГц и 5 ГГц)
  • Расширенный набор функций отображения
  • Порт для внешних смесителей
  • Обход СВЧ-преселектора (менее 50 ГГц)
  • Тракт с пониженным уровнем шумов
  • Расширение нижней границы диапазона частот
  • Механический ступенчатый аттенюатор
  • Улучшенные характеристики по фазовым шумам
  • Функция быстрого свипирования
  • Функция устранения эффекта просачивания гетеродина и интермодуляционных искажений
  • Функция понижения уровня собственных шумов
  • Прецизионный опорный генератор
  • Канал передачи данных в реальном времени (полоса частот до 40 МГц)
  • Краткое руководство по работе с прибором
  • Крышки передней и задней панели
  • Тренинг по основам работы с прибором
  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

    • Оцените реальную производительность до 110 ГГц с анализатором сигналов UXA N9041B
    • Overcome three millimeter-wave measurement challenges
    • Taking the mystique out of millimeter waves & unlocking new insights
    • Когда придет долгожданное вдохновение – положитесь на решения Keysight
    Характеристики
    Частота 2 Hz до 110 GHz
    Опции расширения диапазона частот 90 ГГц, 110 ГГц
    Максимальная полоса анализа / пропускания 1 ГГц
    Опции расширения полосы анализа 25 МГц (стандарт.), 40 МГц, 1 ГГц
    Максимальная полоса пропускания реального времени 255 МГц
    Полоса анализа в режиме реального времени 255 МГц
    Средний уровень собственных шумов (1 ГГц) -171 дБм
    Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -136 дБн/Гц
    Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -136 дБн/Гц
    Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -146 дБн/Гц
    Суммарная погрешность уровня сигнала / измерения ±0,16 дБ
    Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +22 дБм
    Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц 116 дБ
    Приложения общего назначения
    • Программа векторного анализа сигналов 89600 VSA
    • Аналоговая демодуляция
    • Измерение коэффициента шума
    • Измерение фазового шума
    • Измерение параметров импульсов
    • Анализ спектра в режиме реального времени
    • EMI
    • MATLAB
    • Vector Modulation Analysis
    Приложения для сотовой связи
    • GSM/EDGE
    • LTE/LTE-Advanced
    • NB-IoT
    • W-CDMA/HSPA/HSPA+
    Приложения для систем беспроводной связи
    • Bluetooth® (BR/EDR/LE4.2/5.0)
    • Short Range Communications (ZigBee, Z-Wave)
    • WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)
    Приложения для цифрового видео -
    Уровень производительности ◆◆◆◆◆◆
    Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
    Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
    Мин. длительность для 100%-ой вероятности захвата 3,517 мкс
    Длительность обнаруж. сигнала (сигнал/маска >60дБ) 3,33 нс
    Динамич. диапазон, своб. от паразит. составляющих 78 дБн
    Полоса частот в частотной/временной области 255 МГц
    Режимы отображения
    • Плотность
    • Спектрограмма
    • Спектрограмма плотности
    • Зависимость мощности от времени (спектр)
    • Зависимость мощности от времени (спектрограмма)
    • Зависимость мощности от времени
    Запуск
    • Запуск по частотной маске (FMT)
    • Запуск с временным разделением сигналов (TQT)
    • Запуск по уровню
    • Запуск по пачке ВЧ импульсов
    • Запуск по сигналу сети питания
    • Запуск по внешнему сигналу
    • Запуск от периодического таймера
    • Density
    • Density Spectrogram
    • PvT (Power vs Time)
    • PvT (Power vs Time) Spectrogram
    • Spectrogram
    Приложения с функцией запуска по частотной маске
    • Программа векторного анализа сигналов 89600 VSA
    • Анализатор спектра реального времени
    • Pulse Measurement Application
    Сред. уровень собств. шумов, 2 ГГц, предус. выкл. -155 дБм/Гц
    Наличие измерительных приложений  Да
    Настольные  Да
    Real-Time Data Streaming  Нет
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    N9041B
    Анализатор сигналов UXA с диапазоном частот от 3 Гц до 110 ГГц
    По запросу
    - шт +
    Опции
    N9041B-EA3
    Электронный аттенюатор до 3.6 ГГц
    По запросу
    - шт +
    N9041B-EMC
    Функция измерения ЭМП
    По запросу
    - шт +
    N9041B-EDC
    Управление внешним дигитайзером
    По запросу
    - шт +
    N9041B-FP2
    Функция быстрого измерения мощности - в полосе 40 МГц
    По запросу
    - шт +
    N9041B-FT1
    Запуск по частотной маске, базовая опция
    По запросу
    - шт +
    N9041B-FT2
    Запуск по частотной маске, улучшенное детектирование
    По запросу
    - шт +
    N9041B-RBE
    Увеличение разрешения полосы пропускания
    По запросу
    - шт +
    N9041B-P50
    Предусилитель 50 ГГц
    По запросу
    - шт +
    N9041B-RT1
    Анализ в режиме реального времени - 255 МГц, базовая опция
    По запросу
    - шт +
    N9041B-RT2
    Анализ в режиме реального времени - 255 МГц, улучшенное детектирование
    По запросу
    - шт +
    N9041B-SF1
    Функции безопасности, исключает запуск программ
    По запросу
    - шт +
    N9041B-SF2
    Функции безопасности, защита от сохранения результатов
    По запросу
    - шт +
    N9041B-SSD
    Дополнительный съемный SSD
    По запросу
    - шт +
    N9041B-SS1
    Дополнительный съемный SSD с ОС Win10
    По запросу
    - шт +
    N9041B-UK6
    Комммерческая калибровка + тестовые данные
    По запросу
    - шт +
    Дополнительные аксессуары
    1DVR001A
    ROM/CD-R/RW привод
    По запросу
    - шт +
    1KBD001A
    USB клавиватура (маленькая)
    По запросу
    - шт +
    1MSE001A
    Мышка компьютерная
    По запросу
    - шт +
    MLP001A
    Согласование импеданса с минимальными потерями, 50 - 75 Ом
    По запросу
    - шт +
    N9041B-2CM
    Набор для монтажа в стойку 265.9мм H (6U) - два фланцевых кронштейна, две стандартные направляющие
    По запросу
    - шт +
    N9041B-2CP
    Фланец для монтажа в стойку и комплект ручек 265,9 мм H (6U) - два кронштейна, ручки, рельсы
    По запросу
    - шт +
    Security Features
    N9041BU-SF1
    Security features, exclude launching programs
    По запросу
    - шт +
    N9041BU-SF2
    Security features, prohibit saving results
    По запросу
    - шт +
    N9041BU-SSD
    Solid state drive upgrade, W7X
    По запросу
    - шт +
    N9041BU-SS1
    Solid state drive upgrade, Win10
    По запросу
    - шт +
    Calibration service plan
    R-50C-016-3
    Keysight Calibration + Uncertainties + Guardbanding - 3 years
    По запросу
    - шт +
    R-50C-016-5
    Keysight Calibration + Uncertainties + Guardbanding - 5 years
    По запросу
    - шт +
    Performance options
    N9041BU-EA3
    Electronic attenuator, 3.6 GHz
    По запросу
    - шт +
    N9041BU-FP2
    Fast power, up to 40 MHz bandwidth
    По запросу
    - шт +
    N9041BU-FT1
    Frequency mask trigger greater-than 15 us signal duration license
    По запросу
    - шт +
    N9041BU-FT2
    Frequency mask trigger greater-than 3.6 us signal duration license
    По запросу
    - шт +
    N9041BU-EMC
    Basic EMC Functionality
    По запросу
    - шт +
    N9041BU-FBP
    Full Bypass Upgrade
    По запросу
    - шт +
    Preamplifier
    N9041BU-P50
    Preamplifier, 50 GHz
    По запросу
    - шт +
    Connector Options
    N9041BU-ALV
    Auxiliary log video output
    По запросу
    - шт +
    N9041BU-CRP
    Connector Rear, Programmable IF output
    По запросу
    - шт +
    N9041BU-CRW
    Connector, IF out, wide
    По запросу
    - шт +
    N9041BU-YAV
    Screen video, log video and linear video
    По запросу
    - шт +
    Bandwidth
    N9041BU-H1G
    Analysis bandwidth upgrade, 1 GHz
    По запросу
    - шт +
    N9041BU-B40
    Analysis bandwidth upgrade, 40 MHz
    По запросу
    - шт +
    Real Time Signal Analysis
    N9041BU-RT1
    Real-Time analysis, basic detection, license
    По запросу
    - шт +
    N9041BU-RT2
    Real-Time analysis, optimum detection, license
    По запросу
    - шт +
    Сервисные опции
    R-51B-001-3C
    Гарантия Keysight - 3 года
    По запросу
    - шт +
    R-51B-001-5C
    Гарантия Keysight - 5 лет
    По запросу
    - шт +
    R-51B-001-7C
    Гарантия Keysight - 7 лет
    По запросу
    - шт +
    R-51B-001-10C
    Гарантия Keysight - 10 лет
    По запросу
    - шт +
    R-50C-011-3
    Калибровка Keysight - 3 года
    По запросу
    - шт +
    R-50C-011-5
    Калибровка Keysight - 5 лет
    По запросу
    - шт +
    Опции расширения полосы анализа сигнала
    N9041B-H1G
    Полоса анализа сигнала, 1 ГГц
    По запросу
    - шт +
    N9041B-B25
    Полоса анализа сигнала, 25 МГц (стандартный)
    По запросу
    - шт +
    N9041B-B40
    Полоса анализа сигнала, 40 МГц
    По запросу
    - шт +
    Опции разъемов
    N9041B-ALV
    Дополнительный Лог видео выход
    По запросу
    - шт +
    N9041B-CRP
    Разъем с тыльной стороны, программируемый ПЧ выход
    По запросу
    - шт +
    N9041B-CRW
    Разъем ПЧ выход, сверхширокополосный
    По запросу
    - шт +
    N9041B-YAV
    Видео экрана, Лог видео и линейный видео
    По запросу
    - шт +
    Опции диапазона частот
    N9041B-590
    Диапазон частот, 2 Гц - 90 ГГц
    По запросу
    - шт +
    N9041B-5CX
    Диапазон частот, 2 Гц - 110 ГГц
    По запросу
    - шт +
    Прикладное ПО
    N6141C-2FP
    ПО для измерения электромагнитных помех, фикс. лицензия
    По запросу
    - шт +
    N9061EM0E
    Совместимость команд дистанционного управления
    По запросу
    - шт +
    N9062EM0E
    SCPI-команды совместимости, приложение для измерений
    По запросу
    - шт +
    N9063EM0E
    Измерения аналоговой демодуляции
    По запросу
    - шт +
    N9067EM0E
    Импульсный анализ сигналов
    По запросу
    - шт +
    N9068EM0E
    Измерения фазовых шумов
    По запросу
    - шт +
    N9071C
    GSM / EDGE / Evo измерения, Multi-Touch интерфейс
    По запросу
    - шт +
    N9069EM0E
    Измерения коэффициента шума
    По запросу
    - шт +
    N9073C
    W-CDMA/HSPA/HSPA+ измерения, Multi-touch интерфейс
    По запросу
    - шт +
    N9071EM0E
    GSM/EDGE/Evo измерения
    По запросу
    - шт +
    N9077C
    WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax измерения, Multi-Touch интерфейс
    По запросу
    - шт +
    N9073EM0E
    W-CDMA/HSPA+ измерения
    По запросу
    - шт +
    N9080C
    LTE/LTE-Advanced FDD измерения, Multi-touch интерфейс
    По запросу
    - шт +
    N9077EM0E
    WLAN 802.11a/b/g/j/p/n/af/ah измерения
    По запросу
    - шт +
    N9081C
    Bluetooth измерения, Multi-Touch интерфейс
    По запросу
    - шт +
    N9077EM1E
    WLAN 802.11a/b/g/j/p/n/af/ah измерения
    По запросу
    - шт +
    N9082C
    LTE / LTE-Advanced TDD измерения, Multi-touch интерфейс
    По запросу
    - шт +
    N9080EM0E
    LTE and LTE-Advanced FDD измерения
    По запросу
    - шт +
    N9084C
    Приложение для измерения диапазона коротких диапазонов, интерфейс Multi-Touch
    По запросу
    - шт +
    N9080EM3E
    NB-IoT and eMTC FDD измерения
    По запросу
    - шт +
    89601B
    Программа векторного анализа сигналов 89600 VSA
    По запросу
    - шт +
    N9081EM0E
    Bluetooth (TM) измерения
    По запросу
    - шт +
    N6141C
    Приложение для измерений ЭМП, Multi-Touch интерфейс
    По запросу
    - шт +
    N9082EM0E
    LTE and LTE-Advanced TDD измерения
    По запросу
    - шт +
    N9054C
    VMA векторный анализ модуляции, Multi-Touch интерфейс
    По запросу
    - шт +
    N9084EM0E
    Приложение для измерения связи на коротких расстояниях
    По запросу
    - шт +
    N9061C
    Приложение для совместимости с языками дистанционного управления, интерфейс Multi-Touch
    По запросу
    - шт +
    N9085EM0E
    5G NR измерения
    По запросу
    - шт +
    N9063C
    Измерительный аналоговый демодулятор, Multi-touch интерфейс
    По запросу
    - шт +
    N9041RT1B
    Анализ сигналов в реальном времени, полоса до 255 МГц, базовые возможности
    По запросу
    - шт +
    N9067C
    Импульсные измерения, Multi-touch интерфейс
    По запросу
    - шт +
    N9041RT2B
    Анализ сигналов в реальном времени, полоса до 255 МГц, оптимальные возможности
    По запросу
    - шт +
    N9068C
    Измерение уровня фазовых шумов, Multi-touch интерфейс
    По запросу
    - шт +
    N90EMEMCB
    Функционал базовых измерений электромагнитных помех
    По запросу
    - шт +
    N9069C
    Измерение КШ и КУ, Multi-touch интерфейс
    По запросу
    - шт +
    N90EMFP2B
    Быстрые измерения мощности до 40 МГц
    По запросу
    - шт +
    N9062C
    Приложение SCPI совместимости, Multi-touch интерфейс
    По запросу
    - шт +
    N90EMFT1B
    Триггер по частотной маске, базовая версия
    По запросу
    - шт +
    N90EMFT2B
    Триггер по частотной маске, оптимальная версия
    По запросу
    - шт +
    N90EMRBEB
    Расширение разрешения полосы пропускания
    По запросу
    - шт +
    N9054EM0E
    Векторный анализ модуляции
    По запросу
    - шт +
    N9054EM1E
    Векторный анализ модуляции OFDM-сигналов
    По запросу
    - шт +
    N9080EM4E
    LTE V2X измерения
    По запросу
    - шт +
    N9072EM0E
    cdma2000 измерения, дистанционное управление только
    По запросу
    - шт +
    N9076EM0E
    1xEV-DO измерения, дистанционное управление только
    По запросу
    - шт +
    N9079EM0E
    TD-Scdma/HSPA измерения, дистанционное управление только
    По запросу
    - шт +
    Frequency
    N9041BU-F22
    N9041BU-F22 Frequency Upgrade from 90 GHz to 110 GHz, includes installation, calibration, 1 yr warranty
    По запросу
    - шт +
    N9041BU-2CM
    Kit - Rack Mount 265 9H without handle
    По запросу
    - шт +
    N9041BU-2CP
    Rack mount flange and handle kit 265.9mm H (6U) - two brackets, handles, rails, DARK COLORS
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
