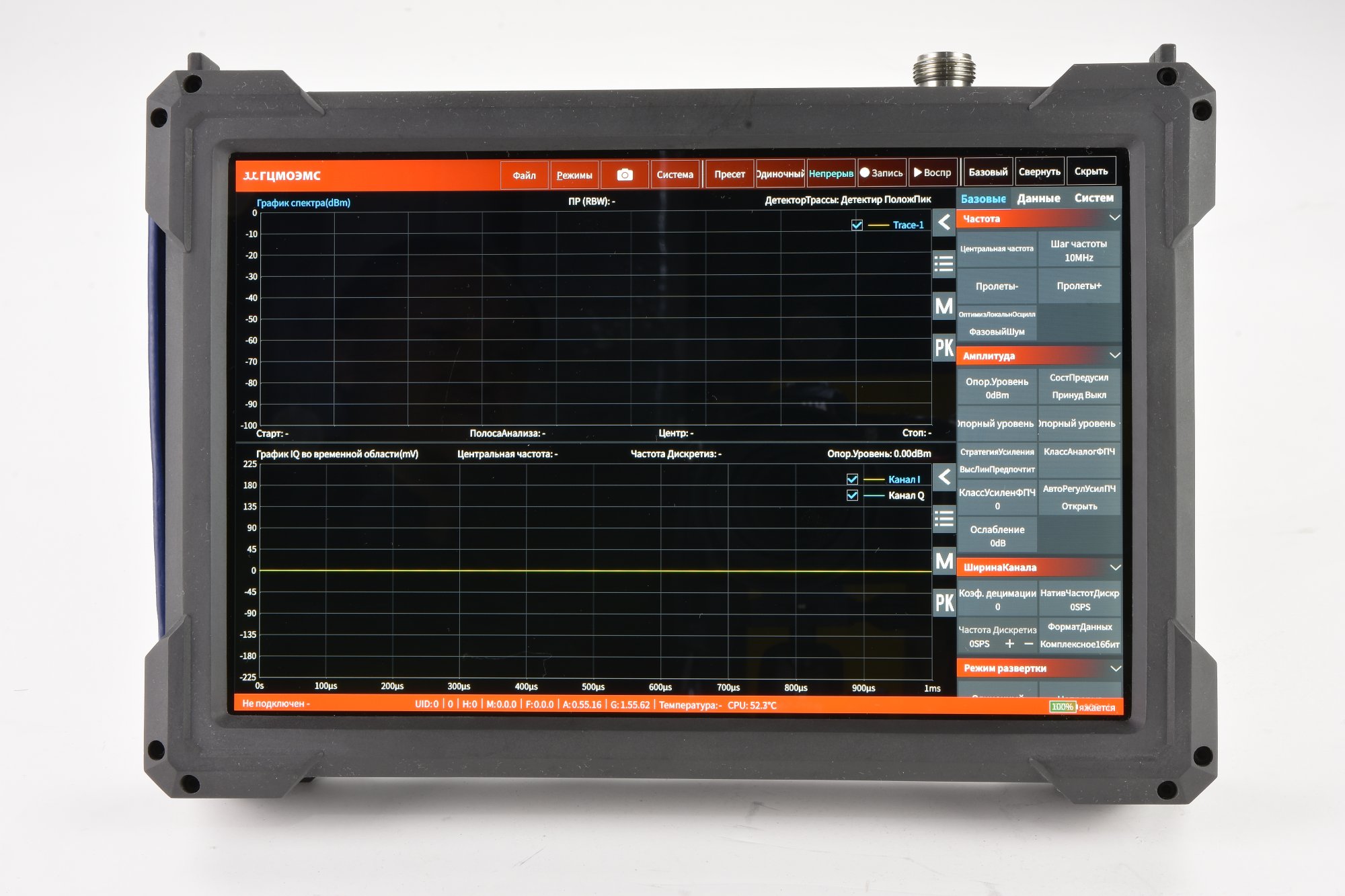

Портативный анализатор спектра реального времени 9 кГц — 20 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра АСРВ-20П Подробнее
АО «ГЦМО ЭМС» сегодня:
- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 20 ГГц
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра >900 ГГц/с (RBW 300кГц)
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Фазовый шум (1 ГГц) -100 дБн/Гц при 10 кГц
- Средний уровень собственных шумов (1 ГГц) -168 дБн/Гц
- Масса 1.4 кг, дисплей 10.1 дюйма, разрешение 1280х800
- Время работы от батареи более 3 часов, поддержка подключения Power Bank
- Диапазон рабочих температур от 0 °C до +50 °C
- Встроенный термостатированный генератор ТCXO (опция)или термостатированный кварцевый генератор (OCXO)с привязкой к ГНСС (опция)
- HDMI Интерфейс для подключения к внешнему монитору
- Режимы работы: режим анализатора спектра, режим работы во временной области ( нулевая полоса обзора), режим IQ потока, режим анализа в реальном времени.
- Измерения: мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции 3 порядка, фазового шума
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 20 ГГц
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра >900 ГГц/с (RBW 300кГц)
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Фазовый шум (1 ГГц) -100 дБн/Гц при 10 кГц
- Средний уровень собственных шумов (1 ГГц) -168 дБн/Гц
- Масса 1.4 кг, дисплей 10.1 дюйма, разрешение 1280х800
- Время работы от батареи более 3 часов, поддержка подключения Power Bank
- Диапазон рабочих температур от 0 °C до +50 °C
- Встроенный термостатированный генератор ТCXO (опция)или термостатированный кварцевый генератор (OCXO)с привязкой к ГНСС (опция)
- HDMI Интерфейс для подключения к внешнему монитору
- Режимы работы: режим анализатора спектра, режим работы во временной области ( нулевая полоса обзора), режим IQ потока, режим анализа в реальном времени.
- Измерения: мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции 3 порядка, фазового шума
Свернуть
Развернуть
Комплектация
- Анализатор спектра с защитной рамкой
- Адаптер питания
- Кабель питания
- Ремень для переноски
Свернуть
Развернуть
Комплектация
- Анализатор спектра с защитной рамкой
- Адаптер питания
- Кабель питания
- Ремень для переноски
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Частота | ||||
| Диапазон частот | 9 кГц — 20 ГГц | |||
| Начальная погрешность установки частоты | <1 x 10-6, поддержка ручной корректировки программы | |||
| Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6 | |||
| ЧИСТОТА СПЕКТРА | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 1 ГГц | 3 ГГц | 10 ГГц | 19.9 ГГц |
| 1 кГц | -91,2 | -90 | -86,1 | -80,6 |
| 10 кГц | -99,7 | -100,9 | -92,5 | -90,6 |
| 100 кГц | -101,1 | -104,2 | -94,4 | -96,2 |
| 1 МГц | -121,6 | -123,4 | -112,1 | -111,5 |
| 10 МГц | -134.4 | -134,2 | -131,9 | -129,2 |
| Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 9 кГц — 1 ГГц | < -90 | < -100 | < -120 | |
| 1 ГГц — 3 ГГц | < -80 | < -100 | < -120 | |
| 3 ГГц — 9 ГГц | < -90 | < -100 | < -120 | |
| 9 ГГц — 20 ГГц | < -90 | < -100 | < -120 | |
| Подавление радиопомех от зеркального канала | 9 кГц – 9 ГГц > +90 дБн (подавление помех включено), > +90 дБн (подавление помех отключено) | |||
| 9 ГГц – 20 ГГц > +90 дБн (подавление помех включено), > +60 дБн (подавление помех отключено) | ||||
| Подавление помех ПЧ ( опорный уровень 0дБм) | > 90 дБн (подавление помех включено), > 80 дБн (подавление помех отключено) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5...) | |||
| ЛИНЕЙНОСТЬ | ||||
| IP3 (дБм) | 1 ГГц | 3 ГГц | 10 ГГц | 19.9 ГГц |
| Опорный уровень 20 дБм | 45,5 | 47,3 | 43,6 | 35,3 |
| Опорный уровень 0 дБм | 27,5 | 27,2 | 23,2 | 21 |
| Опорный уровень -20 дБм | 4,7 | 7,5 | -8,9 | -3 |
| ОБРАБОТКА СИГНАЛОВ | ||||
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 | |||
| Синфазно-квадратурные данные (IQ) | 122,88 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA | |||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | |||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | |||
| Аналоговый выход ПЧ | Поддерживается, 307,2 МГц +/- 50МГц | |||
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 30 МГц — 20 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 9 кГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ± 12 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | |||
| Погрешность амплитуды | ± 2 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 2 дБ | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | |||
| Средний уровень собственных шумов (DANL) дБмВт/Гц | Диапазон частот | R. L. = 0 дБмВт (к-т усиления ПЧ = 2) | R. L. = –20 дБмВт (к-т усиления ПЧ = 2) | R. L. = –50 дБмВт (к-т усиления ПЧ = 2) |
| Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | 9 кГц | -123,3 | -141,2 | -152,3 |
| 100 кГц — 100 МГц | -135,2 | -152,2 | -160,2 | |
| 1,0 ГГц | -137 | -148,9 | -168,3 | |
| 100 МГц — 3,0 ГГц | -134,1 | -147,2 | -165,3 | |
| 3 ГГц — 9 ГГц | -132,2 | -139,1 | -157,1 | |
| 9 ГГц — 20 ГГц | -133,1 | -138,2 | -159,5 | |
| СТАНДРАТНЫЙ АНАЛИЗ СПЕКТРА | ||||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс мощность, выборки, усреднение | |||
| Полоса разрешения (RBW) | 0,1 Гц — 10 МГц | |||
| Полоса видеосигнала (VBW) | 0,1 Гц — 10 МГц | |||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | |||
| Представление данных | СПО АСРВ предоставляет обычный спектр, водопад и статистические данные | |||
| Измерения | Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума | |||
| Скорость развёртки — Стандартный анализ спектра | 900 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: выключено | |
| 400 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандарт | ||
| 40 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: выключено | ||
| 1 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: выключено | ||
| АНАЛИЗ СПЕКТРА В РЕАЛЬНОМ ВРЕМЕНИ | ||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | |||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | ||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | ||
| N = 2048, D = 1 | 61 035 раз/с | 32,768 мкс | ||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | ||
| Полоса анализа в реальном времени | 100 МГц | |||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | |||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | |||
| Разрешение по амплитуде | 0,75 дБ | |||
| АНАЛИЗ ДАННЫХ / НУЛЕВОЙ ДИАПАЗОН ИЗМЕРЕНИЯ | ||||
| Максимальное разрешение по времени | 8 нс | |||
| Максимальная полоса анализа | 100 МГц | |||
| Режимы детектирования | Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный | |||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Входы и выходы | Внешний источник питания | Type-C, USB PD(20V) | ||
| Интерфейс USB | Type-C USB3.0 1 шт, Type-C USB2.0 1 шт, Type-А USB2.0 1 шт | |||
| Видео и аудио интерфейсы | Micro HDMI 1 шт, 3.5 мм аудио порт 1 шт | |||
| Вход РЧ-сигнала | N (F), входной импеданс 50 Ом | |||
| Вход внешних опорных тактовых сигналов | MCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | |||
| Выход внешних опорных тактовых сигналов | Встроен в разъем MUXIO, 3.3 В КМОП, программное включение/выключение | |||
| Выход внешнего запуска | MMCX (F), 3.3 В КМОП | |||
| Вход внешнего запуска | MMCX (F), 3.3 В КМОП, высокоомный | |||
| Выход аналоговой ПЧ | MMCX (F)(2) макс. выходной уровень -25дБм, 50 Ом | |||
| Дисплей | IPS LCD 1280x800, 10.1 дюйма, мультитач | |||
| Внутренняя память | 16 ГБ | |||
| Потребляемая мощность | Типовая 25 Вт | |||
| Температура эксплуатации | 0 — +50 °С | |||
| Температура хранения | -20 — +70 °С | |||
| Масса и габариты | Габариты 246 x 76 x 33 мм, масса 1,4 кг (без учёта защитной рамки) Габариты 259,5 x 184,5 x 45,5 мм, масса 1,5 кг (с учётом защитной рамки) | |||
| Упаковка и аксессуары | Анализатор спектра с защитной рамкой, адаптер питания, кабель питания, ремень для переноски | |||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
АСРВ-20П
|
Портативный анализатор спектра реального времени 9 кГц — 20 ГГц
|
По запросу |
1
| Опции |
|
01
|
Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция)
|
По запросу | ||
|
05
|
Встроенный модуль ГНСС
|
По запросу | ||
|
07
|
Внешний модуль ГНСС с OCXO
|
По запросу | ||
|
ЗК
|
Защитный кейс
|
По запросу |
