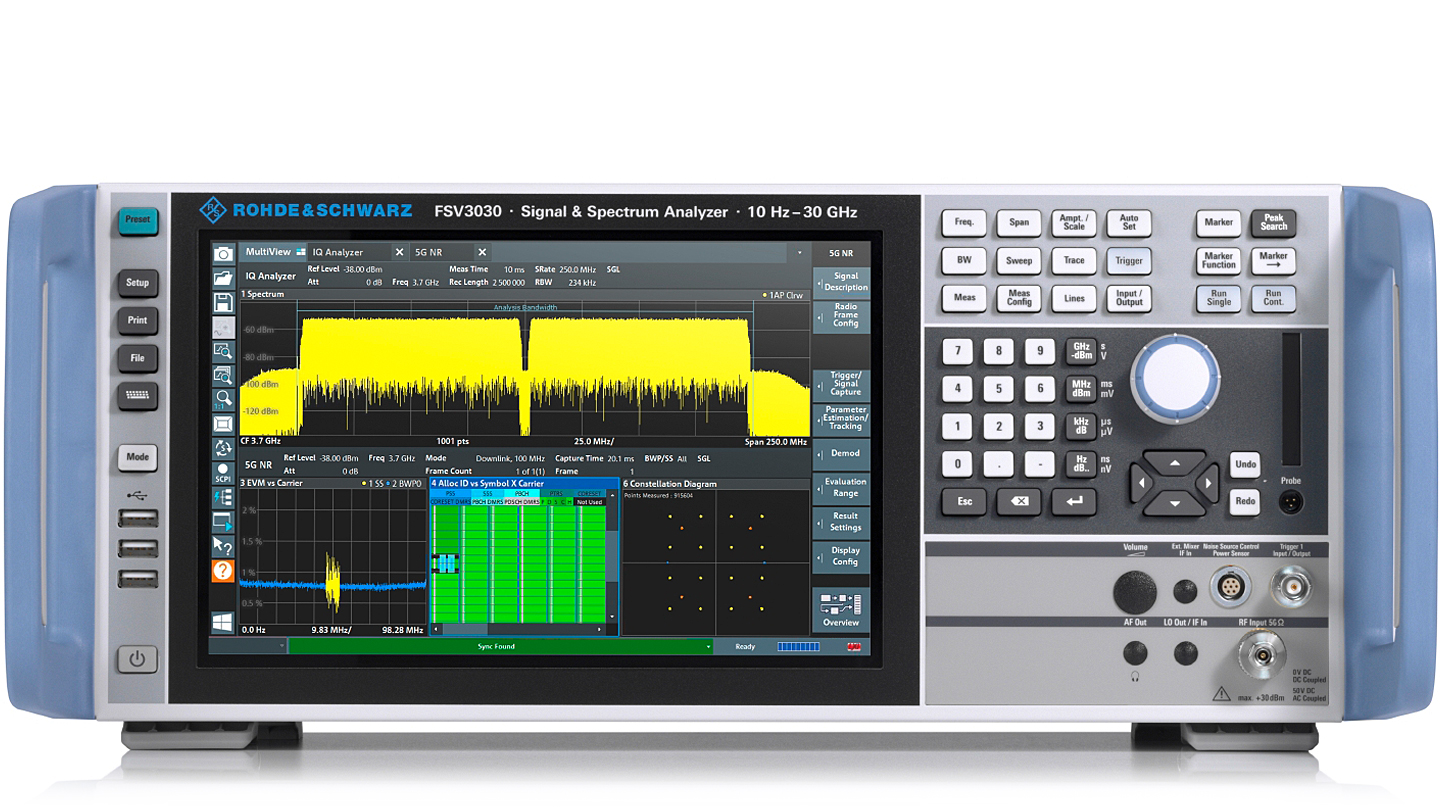

Анализатор спектра и сигналов с диапазоном частот от 10 Гц до 4, 7,5, 13,6, 30 или 44 ГГц

FSV3000
Для увеличения картинки наведите мышкой
FSV3000FSV3000FSV3000FSV3000
FSV3000FSV3000FSV3000FSV3000

Наличие: По запросу

По запросу
По запросу
По запросу

Анализаторы спектра FSV3000 Подробнее




Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.

В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые факты

  • Диапазон частот от 10 Гц до 4, 7,5, 13,6, 30 или 44 ГГц
  • Ширина полосы анализа вплоть до 200 МГц
  • Однополосный фазовый шум при отстройке от несущей 10 кГц (1 ГГц): –107 дБн/Гц
  • Графический пользовательский интерфейс с мультисенсорным экраном, регистратор SCPI и событийные действия
  • Опции для анализа аналоговых и цифровых сигналов, включая 5G NR
  • Интерфейс LAN со скоростью 10 Гбит/с для ускоренной передачи данных (опция)

  • Быстрая и простая настройка обеспечивает быстрый доступ к результатам измерений

    Измерения по нажатию одной кнопки, захват редко возникающих событий с помощью событийных действий и простое программирование сценариев с использованием регистратора SCPI — мгновенная настройка сложных измерений является сильной стороной анализатора спектра и сигналов R&S®FSV3000. Еще одно важное преимущество — высокая скорость измерения, которая обеспечивает высокую пропускную способность в производственных условиях.

    Свернуть Развернуть
    Основные возможности и технические характеристики

    Ключевые факты

  • Диапазон частот от 10 Гц до 4, 7,5, 13,6, 30 или 44 ГГц
  • Ширина полосы анализа вплоть до 200 МГц
  • Однополосный фазовый шум при отстройке от несущей 10 кГц (1 ГГц): –107 дБн/Гц
  • Графический пользовательский интерфейс с мультисенсорным экраном, регистратор SCPI и событийные действия
  • Опции для анализа аналоговых и цифровых сигналов, включая 5G NR
  • Интерфейс LAN со скоростью 10 Гбит/с для ускоренной передачи данных (опция)

  • Быстрая и простая настройка обеспечивает быстрый доступ к результатам измерений

    Измерения по нажатию одной кнопки, захват редко возникающих событий с помощью событийных действий и простое программирование сценариев с использованием регистратора SCPI — мгновенная настройка сложных измерений является сильной стороной анализатора спектра и сигналов R&S®FSV3000. Еще одно важное преимущество — высокая скорость измерения, которая обеспечивает высокую пропускную способность в производственных условиях.

    Accessories supplied
    Power cable, quick start guide
    R&S®FSV3030: adapter 3.5 mm (APC3.5-compatible) female/female
    R&S®FSV3044: adapter 2.92 mm female/female
    Accessories supplied
    Power cable, quick start guide
    R&S®FSV3030: adapter 3.5 mm (APC3.5-compatible) female/female
    R&S®FSV3044: adapter 2.92 mm female/female
    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    76390-19
    Наименование СИ
    Анализаторы спектра
    Обозначение типа СИ
    FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044
    Изготовитель
    Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
    Срок свидетельства или заводской номер
    18.10.2024

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    76390-19
    Наименование СИ
    Анализаторы спектра
    Обозначение типа СИ
    FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044
    Изготовитель
    Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
    Срок свидетельства или заводской номер
    18.10.2024

    • Удобное управление с емкостным сенсорным экраном
    • Простое обнаружение и анализ случайных событий
    • Преобразование последовательности ручных операций в сценарий управления
    • Полоса анализа 400 МГц и анализ 5G NR
    Характеристики
    Загрузить технические характеристики

    Готовность к 5G и другим стандартам беспроводной связи



    Анализатор спектра и сигналов R&S®FSV3000 идеально подходит для анализа сигналов беспроводной связи в процессе разработки, верификации и производства. С полосой анализа 200 МГц анализатор можно использовать для одновременного захвата двух соседних несущих 5G NR. Благодаря специализированным опциям для анализа сигналов 5G NR возможно достижение значений EVM лучше 1 % для несущей шириной 100 МГц при 28 ГГц.

    Анализатор спектра и сигналов FSV3000
    Открытый Lightbox

    Анализ сигналов 5G NR

    Анализ сигнала 5G NR с помощью опций R&S®FSV3-K144 (нисходящий канал) и R&S®FSV3-K145 (восходящий канал)

    Усовершенствованный пользовательский интерфейс

    Мгновенная настройка сложных измерений — сильная сторона анализатора спектра и сигналов R&S®FSV3000.

    R&S®FSV3000 отличается быстрым доступом к результатам измерений благодаря простой и быстрой настройке.

    Характеристики R&S®FSV3000

    • Мультисенсорный экран
    • Регистратор SCPI для простой разработки испытательных программ
    • Событийные действия для обработки редко возникающих событий с ИУ
    • Интеллектуальное управление генератором сигналов за счет прямого доступа к настройке генератора сигналов
    Анализатор спектра и сигналов FSV3000
    Открытый Lightbox

    R&S®FSV3000 — событийные действия

    Простая обработка редко возникающих событий с ИУ: выберите из раскрывающихся меню событие, например нарушение предельных линий, и действие, например создание снимка экрана.

    Высокоскоростной анализ

    Высокая скорость измерения для производства

    Для автоматизированного производства компонентов, модулей и устройств требуются спектральные измерения и демодуляция сигналов. Анализатор спектра и сигналов R&S®FSV3000 выполняет даже сложные сценарии измерений за минимальное время.

    В опцию увеличенной вычислительной мощности включен четырехъядерный процессор для ускорения демодуляции цифровых сигналов. Также в нее входит встроенная система шин PCIe 3.0 для максимально быстрой передачи измерительных данных. В облачных испытательных системах дополнительный интерфейс LAN со скоростью 10 Гбит/с позволяет быстро передавать I/Q-данные в сеть.

    Анализатор спектра и сигналов FSV3000
    Открытый Lightbox

    Измерение ACLR

    Измерения ACLR на базе БПФ обеспечивают значительное повышение скорости при измерениях с разверткой. R&S®FSV3000 по-прежнему прелагает превосходный динамический диапазон.

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    FSV3004
    Анализатор спектра и сигналов 10 Гц - 4 ГГц
    По запросу
    - шт +
    FSV3007
    Анализатор спектра и сигналов 10 Гц - 7,5 ГГц
    По запросу
    - шт +
    FSV3013
    Анализатор спектра и сигна6лов 10 Гц - 13,6 ГГц
    По запросу
    - шт +
    FSV3030
    Анализатор спектра и сигналов 10 Гц - 30 ГГц
    По запросу
    - шт +
    FSV3044
    Анализатор спектра и сигналов 10 Гц - 44 ГГц
    По запросу
    - шт +
    Опции
    FSV3-B6
    LAN-интерфейс 10 Гбит/с (для быстрой передачи данных и IQ-потока)
    По запросу
    - шт +
    FSV3-B10
    Управление внешним генератором
    По запросу
    - шт +
    FSV3-B11
    Обход ЖИГ-преселектора
    По запросу
    - шт +
    FSV3-B40
    Ширина полосы анализа 40 МГц
    По запросу
    - шт +
    FSV3-B200
    Ширина полосы анализа 200 МГц (для частоты свыше 7,5 ГГц, требуется опция FSV3-B11)
    По запросу
    - шт +
    FSV3-B18
    Запасной жесткий диск (требуется опция FSV3-B20)
    По запросу
    - шт +
    FSV3-B20
    Съемный жесткий диск (на передней панели)
    По запросу
    - шт +
    FSV3-B24
    ВЧ-предусилитель для FSV3044
    По запросу
    - шт +
    FSV3-B25
    Электронный аттенюатор, шаг 1 дБ
    По запросу
    - шт +
    FSV3-B33
    Защита от записи на USB-накопители
    По запросу
    - шт +
    FSV3-B114
    Расширенные вычислительные возможности
    По запросу
    - шт +
    FSV3-B28V
    Управление источником шума через BNC
    По запросу
    - шт +
    FSV3-K703
    Опорная частота 1 ГГц
    По запросу
    - шт +
    FSV3-K6
    Импульсные измерения
    По запросу
    - шт +
    FSV3-K7
    Анализ аналоговых видов модуляции (АМ/ЧМ/ФМ)
    По запросу
    - шт +
    FSV3-K9
    Поддержка внешнего датчика мощности
    По запросу
    - шт +
    FSV3-K10
    Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS
    По запросу
    - шт +
    FSV3-K18
    Измерение параметров усилителя
    По запросу
    - шт +
    FSV3-K18D
    Прямые измерения предыскажений (DPD) (требуется опция FSV3-K18)
    По запросу
    - шт +
    FSV3-K18F
    Измерения частотной характеристики и групповой задержки
    По запросу
    - шт +
    FSV3-K30
    Измерение коэффициента шума (требуется опция FSV3-B28V)
    По запросу
    - шт +
    FSV3-K33
    Защита от записи для твердотельного накопителя
    По запросу
    - шт +
    FSV3-K40
    Измерение фазового шума
    По запросу
    - шт +
    FSV3-K70
    Векторный анализ сигналов
    По запросу
    - шт +
    FSV3-K70M
    Многомодуляционный анализ (требуется опция FSV3-K70)
    По запросу
    - шт +
    FSV3-K70P
    Измерение BER PRBS (требуется опция FSV3-K70)
    По запросу
    - шт +
    FSV3-K72
    Измерение сигналов БС 3GPP FDD (WCDMA), включая HSDPA и HSDPA+
    По запросу
    - шт +
    FSV3-K73
    Измерение сигналов МС 3GPP FDD (WCDMA), включая HSUPA и HSUPA+
    По запросу
    - шт +
    FSV3-K91
    Измерение сигналов WLAN IEEE 802.11a/b/g
    По запросу
    - шт +
    FSV3-K91N
    Измерение сигналов WLAN IEEE 802.11n (требуется опция FSV3-K91)
    По запросу
    - шт +
    FSV3-K91AC
    Измерение сигналов WLAN IEEE 802.11ac (требуется опция FSV3-K91)
    По запросу
    - шт +
    FSV3-K91AX
    Измерение сигналов WLAN IEEE 802.11ax (требуется опция FSV3-K91)
    По запросу
    - шт +
    FSV3-K91P
    Измерение сигналов WLAN IEEE 802.11p (требуется опция FSV3-K91)
    По запросу
    - шт +
    FSV3-K100
    Измерение сигналов БС EUTRA/LTE FDD
    По запросу
    - шт +
    FSV3-K101
    Измерение сигналов АО EUTRA/LTE FDD
    По запросу
    - шт +
    FSV3-K102
    Измерение сигналов БС EUTRA/LTE MIMO (требуется опция FSV3-K100 или FSV3-K104)
    По запросу
    - шт +
    FSV3-K103
    Измерение восходящих сигналов EUTRA/LTE Advanced (требуется опция FSV3-K100 или FSV3-K105)
    По запросу
    - шт +
    FSV3-K104
    Измерение сигналов БС EUTRA/LTE TDD
    По запросу
    - шт +
    FSV3-K105
    Измерение восходящих сигналов EUTRA/LTE TDD
    По запросу
    - шт +
    FSV3-K106
    Измерение нисходящих сигналов EUTRA/LTE NB-IoT
    По запросу
    - шт +
    FSV3-K144
    Измерение нисходящих сигналов 3GPP 5G-NR
    По запросу
    - шт +
    FSV3-K145
    Измерение восходящих сигналов 3GPP 5G-NR
    По запросу
    - шт +
    FSV3-K544
    Пользовательская коррекция частоты с помощью SnP-файла (коррекция частотной характеристики — амплитудной и фазовой — измерительной установки)
    По запросу
    - шт +
    ZZA-KN4
    Держатель для 19-дюймовой стойки 4 HU 1/1
    По запросу
    - шт +
    RAM
    Согласующее устройство, 50/75 Ом, от 0 до 2700 МГц, согласование по обоим концам
    По запросу
    - шт +
    RAZ
    Согласующее устройство, 50/75 Ом, от 0 до 2700 МГц, согласование по одному концу
    По запросу
    - шт +
    FPL1-Z5
    Антибликовая пленка
    По запросу
    - шт +
    FSV3-B1
    Боковые ручки для переноски
    По запросу
    - шт +
    FSE-Z4
    Блокиратор постоянного тока, от 10 кГц до 18 ГГц, разъем N-типа
    По запросу
    - шт +
    FSV3-B3
    Аудио демодулятор
    По запросу
    - шт +
    FSV3-B4
    Термостатированный опорный кварцевый генератор (OCXO)
    По запросу
    - шт +
    FSV3-B5
    Дополнительные интерфейсы (выход ПЧ, 2шт. видео выход, выход триггера, доп. выход, GPIB)
    По запросу
    - шт +
