Наладонный анализатор спектра 10 МГц - 4,2 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра SH-42S-TC Подробнее
Американская компания Bird® - лидер в области радиочастотных продуктов и услуг. Компания была основана в 1942 году. Дж. Рэймонд Бердом.
Основной принцип, которым руководствуется компания при разработке и изготовлении продукции – возможность непрерывного использования продукции в течение многих лет. Приверженность Bird качественной и надежной продукции демонстрируется значительным количеством моделей радиочастотных ваттметров, которые работают спустя многие годы после их производства.
Компания Bird является ведущим в отрасли поставщиком радиочастотных… подробнее
Обзор
В данном устройстве, основанном на платформе смартфона, пользователи найдут сенсорный экран с высоким разрешением и знакомые, простые в использовании методы настройки и использования анализатора спектра. Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики, монтажники высотных сооружений и военный полевой персонал в равной степени доверяют эффективности и точности результатов устройства SignalHawk.
Измерение мощности канала
Коэффициент мощности соседнего канала (ACPR) Фазовый шум
Измерение пониженной на N децибел полосы пропускания
Настолько низкая цена, что вы можете купить устройство для каждого техника.
Простые в использовании, интуитивно понятные меню для упрощения работы как для новичков, так и для опытных пользователей.
Более чем в 2 раза ускоренное время развертки по сравнению с конкурентами.
Полноцветный дисплей с высоким разрешением для просмотра как внутри помещений, так и снаружи.
Включает в себя приложение Bird RF Meter, которое обеспечивает взаимодействие с широким рядом датчиков Bird Field.
Стандарт двухуровневого внутреннего предусилителя.
Операционная система Андроид.
Полностью сенсорный экран с мультисенсорным управлением.
Наилегчайший анализатор «все в одном» с весом всего 2,8 фунта (1,25 кг).
Длительное время автономной работы - 6 часов работы от батареи.
В данном устройстве, основанном на платформе смартфона, пользователи найдут сенсорный экран с высоким разрешением и знакомые, простые в использовании методы настройки и использования анализатора спектра. Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики, монтажники высотных сооружений и военный полевой персонал в равной степени доверяют эффективности и точности результатов устройства SignalHawk.
Измерение мощности канала
Коэффициент мощности соседнего канала (ACPR) Фазовый шум
Измерение пониженной на N децибел полосы пропускания
Настолько низкая цена, что вы можете купить устройство для каждого техника.
Простые в использовании, интуитивно понятные меню для упрощения работы как для новичков, так и для опытных пользователей.
Более чем в 2 раза ускоренное время развертки по сравнению с конкурентами.
Полноцветный дисплей с высоким разрешением для просмотра как внутри помещений, так и снаружи.
Включает в себя приложение Bird RF Meter, которое обеспечивает взаимодействие с широким рядом датчиков Bird Field.
Стандарт двухуровневого внутреннего предусилителя.
Операционная система Андроид.
Полностью сенсорный экран с мультисенсорным управлением.
Наилегчайший анализатор «все в одном» с весом всего 2,8 фунта (1,25 кг).
Длительное время автономной работы - 6 часов работы от батареи.
Свернуть
Развернуть
Основные возможности и технические характеристики
Наладонный анализатор спектра

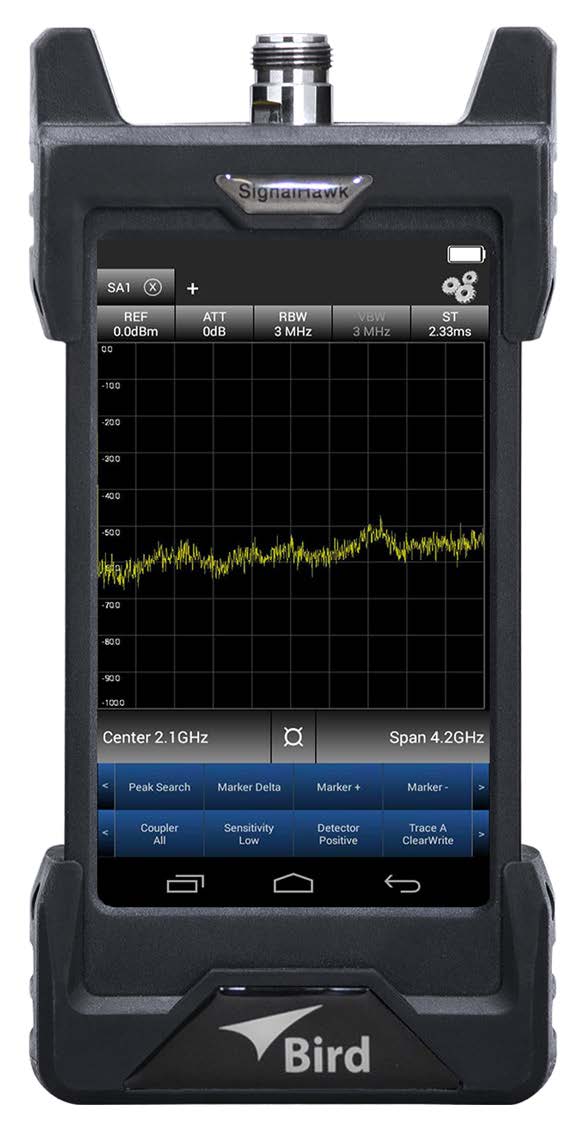

SignalHawk™ SH-42S-TC
SignalHawk ТМ SH-42S-TC - это анализатор спектра нового поколения, который предлагает превосходные функциональные возможности в небольшом, очень удобном корпусе. Это сверхкомпактное устройство легко помещается в одной руке и предлагает пользователю изумительный интуитивно понятный пользовательский интерфейс.В данном устройстве, основанном на платформе смартфона, пользователи найдут сенсорный экран с высоким разрешением и знакомые, простые в использовании методы настройки и использования анализатора спектра. Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики, монтажники высотных сооружений и военный полевой персонал в равной степени доверяют эффективности и точности результатов устройства SignalHawk.
Имеющиеся в распоряжении данной модели измерения включают в себя:
Анализ радиочастотного спектра на кончиках ваших пальцев
Свернуть
Развернуть
Основные возможности и технические характеристики
Наладонный анализатор спектра
SignalHawk™ SH-42S-TC
SignalHawk ТМ SH-42S-TC - это анализатор спектра нового поколения, который предлагает превосходные функциональные возможности в небольшом, очень удобном корпусе. Это сверхкомпактное устройство легко помещается в одной руке и предлагает пользователю изумительный интуитивно понятный пользовательский интерфейс.В данном устройстве, основанном на платформе смартфона, пользователи найдут сенсорный экран с высоким разрешением и знакомые, простые в использовании методы настройки и использования анализатора спектра. Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики, монтажники высотных сооружений и военный полевой персонал в равной степени доверяют эффективности и точности результатов устройства SignalHawk.
Имеющиеся в распоряжении данной модели измерения включают в себя:
Анализ радиочастотного спектра на кончиках ваших пальцев
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Частотный диапазон | от 10 МГц до 4,2 ГГц |
| Точность в диапазоне частот | ±1% |
| Изменение со временем характеристик устройства | ±1 частей на миллион |
| Время развертки |
от 1,1 мс до 1600 с при охвате полного диапазона от 2,69 мс до 1600 с при настраиваемом нулевом охвате |
| Разрешение по полосе пропускания | от 10 Гц до 5 МГц с шагом 1,2, 3, 5, 10 Гц |
| Точность разрешения по полосе пропускания RBW |
≥1 МГц, ±10% <1 МГц, ±2% |
| Искажение за счет второй гармоники | от 1,6 ГГц до 70 дБн |
| Отсечение составляющих третьего порядка (TOI) | +15 дБм (децибел на 1 милливатт) (уровень тональных сигналов -10 дБм, разнесение 1 МГц, чувствительность НИЗКАЯ, опорный уровень -10 дБм) |
| Точка однодецибельной компрессии P1dB | Номинальное значение +5 дБм |
| Фазовый шум (1ГГц) | -96 дБн/Гц, при 10 кГц (типовое значение - 98 дБн/Гц) -118 дБн/Гц, при @1 МГц (типовое значение -120 дБн/Гц) |
| Диапазон измерений | Средний уровень собственных шумов DANL до +20 дБм |
| Диапазон входного аттенюатора | от 0 до 30 дБ, с шагом 1 дБ |
| Макс. безопасный входной уровень | |
| Предусилитель выключен Уровень предусилителя +20 дБ Уровень предусилителя +40 дБ | +20 дБм 0 дБм -20 дБм |
| Диапазон опорных уровней | от -140 дБм до +20 дБм от -190 дБм до +70 дБм (Смещение опорного уровня: ВКЛЮЧЕНО) |
| Точность амплитуды |
±1.5 дБ (Аттенюатор ATT установлен в значение 0 дБ , входной сигнал от -5 до -30 дБм, детектор установлен в значение Положительный, чувствительность установлена Низкая, разрешение по полосе пропускания RBW с автосоединением, все другие установки с авто-соединением, температура 23 ± 5 °C. Требуется получасовой прогрев.) |
| Погрешность переключения | ±0.3 дБ |
| Погрешность входного аттенюатора | ±0.6 дБ |
| Точность опорного уровня | ≥ -60 дБм, ±0.8 дБ |
| Средний уровень собственных шумов (DANL) | |
|
Предусилитель выключен Уровень предусилителя +20 дБ Уровень предусилителя +40 дБ |
1 ГГц, -131 дБм/Гц (тип. значение -133 дБм/Гц ) 1 ГГц, -151 дБм/Гц (тип. значение -153 дБм/Гц ) 1 ГГц, -168 дБм/Гц (тип. значение -169 дБм/Гц ) (Вход отключен, детектор установлен в значение Положительный, средний уровень кривой установлен в значение 1000, охват установлен в значение 50 кГц, опорный уровень -100 дБм, все другие установки с автосоединением, температура 23 ± 5 °C, нормализовано к разрешению по полосе пропускания RBW 1 Гц) |
| Остаточные отклики | -75 дБм |
| Соединители | |
| Радиочастотный вход | N (типа «мама») |
| Порт USB | USB тип C |
| Подключение электропитания | Тонкий наконечник, 20 В постоянного тока |
| Дисплей | 5,5 дюймов, разрешение 1280 *720 точек |
| Операционная система | Андроид |
| Языки | Английский, китайский |
| Тип батареи | Литийионная |
| Время работы от батареи | Типовое значение 6 часов |
| Время заряда батареи | Типовое значение 2,5 часа |
| Рабочая температура | от 0°C до 50°C |
| Температура хранения | от -20°C до 70°C |
| Размер | 7,8 x 3,9 x 2,6 дюймов (200 x 99 x 67 мм) |
| Вес | 2,8 фунт (1,25 кг) |
| СТАНДАРТНЫЕ АКСЕССУАРЫ | |
| Жесткий переносной чехол | SPM-AS007 |
| Мягкий переносной чехол | SPM-AS008 |
| Адаптер электропитания переменного тока | SPM AS001 S - S001 |
| Силовой кабель переменного тока (стандарт США) | SPM-AS003 |
| Кабель USB | SPM-AS004 |
| Кабель USB OTG (для подкл. USB-устройств без подкл. к компьютеру) | SPM-AS005 |
| Стилус для сенсорного экрана | SPM-AS006 |
| USB-накопитель | SPM-AS009 |
| Руководство | 920-SH-42S |
| Батарея | SPM-021 |
| ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ | |
| 5A5002-6 | Адаптер международного типа |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
SH-42S-TC
|
Наладонный анализатор спектра 10 МГц - 4,2 ГГц
|
По запросу |
1
| Направленные измерители РЧ-мощности |
|
5012D
|
Измеритель мощности направленного типа 350 МГц - 4 ГГц, 150 мВт - 150 Вт средняя, 400 Вт пик.
|
По запросу | ||
|
5016D
|
Измеритель мощности направленного типа 350 МГц - 4 ГГц, 25 мВт - 25 Вт средняя, 60 Вт пик.
|
По запросу | ||
|
5017D
|
Измеритель мощности направленного типа 25 МГц - 1 ГГц, 500 мВт - 500 Вт средняя, 1300 Вт пик.
|
По запросу | ||
|
5018D
|
Измеритель мощности направленного типа 150 МГц - 4 ГГц, 100 мВт - 25 Вт средняя, 60 Вт пик.
|
По запросу | ||
|
5019D
|
Измеритель мощности направленного типа 25 МГц - 1 ГГц, 100 мВт - 100 Вт средняя, 260 Вт пик.
|
По запросу | ||
|
5014
|
Измеритель мощности направленного типа 2 МГц - 2,7 ГГц, 125 мВт - 1 кВт (в зависомости от элемента мощности)
|
По запросу |
7
| Рекомендуемые РЧ-компоненты |
|
ME1539
|
Адаптер коаксиальный, Прецизионный N(f) – Прецизионный N(f), 18 ГГц
|
По запросу | ||
|
ME1551
|
Адаптер коаксиальный, SMA(m) – Прецизионный N(m), 18 ГГц
|
По запросу | ||
|
ME2023-1000
|
Кабельная сборка фазостабильная Прецизионный N(m) - N(m), низкие потери, армированный, 1 метр длина
|
По запросу | ||
|
ME2017-1000
|
Тестовая кабельная сборка Прецизионный N(m) - N(m), гибкий, 1 метр длина
|
По запросу | ||
|
ME1538
|
Адаптер коаксиальный, Прецизионный N(m) – Прецизионный N(f), 18 ГГц
|
По запросу | ||
|
ME1537
|
Адаптер коаксиальный, Прецизионный N(m) – Прецизионный N(m), 18 ГГц
|
По запросу |
