Наладонный анализатор спектра с функцией триангуляции источника помех, 9 кГц - 6 ГГц

Для увеличения картинки наведите мышкой
![]() |
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра SH-60S-AOA Подробнее

Американская компания Bird® - лидер в области радиочастотных продуктов и услуг. Компания была основана в 1942 году. Дж. Рэймонд Бердом.
Основной принцип, которым руководствуется компания при разработке и изготовлении продукции – возможность непрерывного использования продукции в течение многих лет. Приверженность Bird качественной и надежной продукции демонстрируется значительным количеством моделей радиочастотных ваттметров, которые работают спустя многие годы после их производства.
Компания Bird является ведущим в отрасли поставщиком радиочастотных… подробнее
Обзор
Интегрируя цифровые карты, GPS-локацию и определение направления по уровню сигнала, SignalHawk AOA предоставляет простой в использовании интерфейс для определения местоположения потенциальных внутриполосных источников помех, «мошеннических» пунктов вещания и мертвых зон.
Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики и военный персонал могут триангулировать источник помех, используя нашу технологию AOA (угол прихода сигнала). Высокая портативность позволяет пользователю перемещаться в удаленные места, чтобы точно определить источник сигнала. В современном насыщенном радиочастотном спектре эта передовая технология может быстро и эффективно остановить нежелательный, случайный или запрещенный взаимодействующий объект, который может ухудшить радиочастотную связь или полностью нарушить качество сигнала и системную производительность.
ОСОБЕННОСТИ ПРОДУКТА
Использует технологию отображения карт из сервиса карты мира OpenStreetMap, позволяющую пользователям триангулировать источник.
Двухуровневый внутренний предусилитель.
Просмотр спектра с отображением трассы, отображением спектрограммы или того и другого.
Простые в использовании, интуитивно понятные меню с управлением несколькими касаниями.
Ускоренная более чем в 2 раза по сравнению с конкурентами технология множественных касаний.
Полноцветный дисплей с высоким разрешением для просмотра как внутри помещений, так и снаружи.
Прочная и устойчивая к погодным условиям конструкция.
5 часов непрерывной работы от батареи.
Включает в себя приложение Bird RF Meter, которое обеспечивает взаимодействие с широким рядом датчиков Bird Field.
ПРЕДУСТАНОВЛЕННЫЕ ВИДЫ ИЗМЕРЕНИЙ
Мощность канала
Коэффициент мощности соседнего канала (ACPR)
Фазовый шум
Пониженная на N децибел полоса пропускания
Занятая ширина полосы частот (OBW)
Напряженность поля
FM-демодуляция
Потери, связанные с соотношением несущей частоты к шуму CNR (качество сигнала навигационной спутниковой системы GNSS)
Спектральная маскировка и предельные линии
Интегрируя цифровые карты, GPS-локацию и определение направления по уровню сигнала, SignalHawk AOA предоставляет простой в использовании интерфейс для определения местоположения потенциальных внутриполосных источников помех, «мошеннических» пунктов вещания и мертвых зон.
Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики и военный персонал могут триангулировать источник помех, используя нашу технологию AOA (угол прихода сигнала). Высокая портативность позволяет пользователю перемещаться в удаленные места, чтобы точно определить источник сигнала. В современном насыщенном радиочастотном спектре эта передовая технология может быстро и эффективно остановить нежелательный, случайный или запрещенный взаимодействующий объект, который может ухудшить радиочастотную связь или полностью нарушить качество сигнала и системную производительность.
ОСОБЕННОСТИ ПРОДУКТА
Использует технологию отображения карт из сервиса карты мира OpenStreetMap, позволяющую пользователям триангулировать источник.
Двухуровневый внутренний предусилитель.
Просмотр спектра с отображением трассы, отображением спектрограммы или того и другого.
Простые в использовании, интуитивно понятные меню с управлением несколькими касаниями.
Ускоренная более чем в 2 раза по сравнению с конкурентами технология множественных касаний.
Полноцветный дисплей с высоким разрешением для просмотра как внутри помещений, так и снаружи.
Прочная и устойчивая к погодным условиям конструкция.
5 часов непрерывной работы от батареи.
Включает в себя приложение Bird RF Meter, которое обеспечивает взаимодействие с широким рядом датчиков Bird Field.
ПРЕДУСТАНОВЛЕННЫЕ ВИДЫ ИЗМЕРЕНИЙ
Мощность канала
Коэффициент мощности соседнего канала (ACPR)
Фазовый шум
Пониженная на N децибел полоса пропускания
Занятая ширина полосы частот (OBW)
Напряженность поля
FM-демодуляция
Потери, связанные с соотношением несущей частоты к шуму CNR (качество сигнала навигационной спутниковой системы GNSS)
Спектральная маскировка и предельные линии
Свернуть
Развернуть
Основные возможности и технические характеристики
Наладонный анализатор спектра SIGNALHAWK™ SH-60S-AOA
Нейтрализация радиочастотных помех

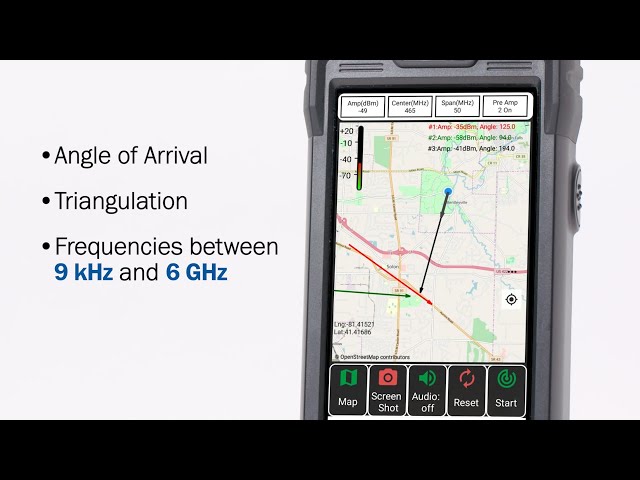

Устройство SH-60S-AOA обеспечивает возможность триангуляции на карте местоположения источника помех для сигналов в диапазоне от 9 кГц до 6 ГГц.Интегрируя цифровые карты, GPS-локацию и определение направления по уровню сигнала, SignalHawk AOA предоставляет простой в использовании интерфейс для определения местоположения потенциальных внутриполосных источников помех, «мошеннических» пунктов вещания и мертвых зон.
Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики и военный персонал могут триангулировать источник помех, используя нашу технологию AOA (угол прихода сигнала). Высокая портативность позволяет пользователю перемещаться в удаленные места, чтобы точно определить источник сигнала. В современном насыщенном радиочастотном спектре эта передовая технология может быстро и эффективно остановить нежелательный, случайный или запрещенный взаимодействующий объект, который может ухудшить радиочастотную связь или полностью нарушить качество сигнала и системную производительность.
ОСОБЕННОСТИ ПРОДУКТА
Свернуть
Развернуть
Основные возможности и технические характеристики
Наладонный анализатор спектра SIGNALHAWK™ SH-60S-AOA
Нейтрализация радиочастотных помех
Устройство SH-60S-AOA обеспечивает возможность триангуляции на карте местоположения источника помех для сигналов в диапазоне от 9 кГц до 6 ГГц.Интегрируя цифровые карты, GPS-локацию и определение направления по уровню сигнала, SignalHawk AOA предоставляет простой в использовании интерфейс для определения местоположения потенциальных внутриполосных источников помех, «мошеннических» пунктов вещания и мертвых зон.
Полевые инженеры, технические специалисты, производители беспроводного оборудования, поставщики услуг, подрядчики и военный персонал могут триангулировать источник помех, используя нашу технологию AOA (угол прихода сигнала). Высокая портативность позволяет пользователю перемещаться в удаленные места, чтобы точно определить источник сигнала. В современном насыщенном радиочастотном спектре эта передовая технология может быстро и эффективно остановить нежелательный, случайный или запрещенный взаимодействующий объект, который может ухудшить радиочастотную связь или полностью нарушить качество сигнала и системную производительность.
ОСОБЕННОСТИ ПРОДУКТА
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
ИЗМЕРЕНИЕ | |
Частотный диапазон | от 9 кГц до 6 ГГц |
Изменение со временем характеристик устройства | ±1 частей на миллион |
Время развертки | от 1,1 мс до 1600 с при охвате полного диапазона |
от 2,69 мс до 1600 с при настраиваемом нулевом охвате | |
Разрешение по полосе пропускания | от 10 Гц до 5 МГц с шагом 1,2, 3, 5, 10 Гц |
Искажение за счет второй гармоники | от 1,6 ГГц до 70 дБн |
Отсечение составляющих третьего порядка (TOI) | +15 дБм (уровень тональных сигналов -10 дБм, разнесение 1 МГц, предусилитель выключен, опорный уровень -10 дБм) |
Точка однодецибельной компрессии P1dB | Номинальное значение +5 дБм |
Фазовый шум | -95 дБн/Гц, @10 кГц (типовое значение -97 дБн/Гц), |
-115 дБн/Гц, @1 МГц (типовое значение -116 дБн/Гц) | |
Диапазон измерений | Средний уровень собственных шумов DANL до +20 дБм |
Диапазон входного аттенюатора | от 0 до 30 дБ, с шагом 1 дБ |
Максимальный безопасный входной уровень | Предусилитель выключен: +30 дБм |
Уровень предусилителя +20 дБ: 0 дБм | |
Уровень предусилителя +40 дБ: -20 дБм | |
Диапазон опорных уровней | от -140 дБм до +20 дБм, от -190 дБм до +70 дБм (Смещение опорного уровня: ВКЛЮЧЕНО) |
Погрешность переключения RBW (разрешение по полосе пропускания) | ±0.3 дБ |
Погрешность входного аттенюатора | ±0.6 дБ |
Средний уровень собственных шумов (DANL) | Предусилитель выключен: |
1 ГГц, -129 дБм/Гц (тип. значение -132 дБм/Гц) | |
Уровень предусилителя +20 дБ: | |
1 ГГц, -149 дБм/Гц (тип. значение -152 дБм/Гц) | |
Уровень предусилителя +40 дБ: | |
1 ГГц, -168 дБм/Гц (тип. значение -169 дБм/Гц) (Вход отключен, детектор установлен в значение Положительный, средний уровень кривой установлен в значение 1000, охват установлен в значение 50 кГц, опорный уровень -100 дБм, все другие установки с авто-соединением, температура 23 ± 5 °C, нормализовано к разрешению по полосе пропускания RBW 1 Гц) | |
Остаточные отклики | -75 дБм |
ТОЧНОСТЬ | |
Точность в диапазоне частот | ±1% |
Точность разрешения по полосе пропускания RBW | ≥1 МГц, ±10%, <1 МГц, ±2% |
Точность амплитуды | ±1,5 дБ (Аттенюатор ATT установлен в значение 0 дБ , входной сигнал от -5 до -30 дБм, детектор установлен в значение Положительный, чувствительность установлена Низкая, разрешение по полосе пропускания RBW с авто-соединением, все другие установки с авто-соединением, температура 23 ± 5 °C. Требуется получасовой прогрев.) |
Точность опорного уровня | ≥ -60 дБм, ±0.8 дБ |
СОЕДИНИТЕЛИ | |
Радиочастотный вход | N (типа «мама») |
Порт USB | USB тип C |
Подключение электропитания Тонкий наконечник, 20 В постоянного тока | |
СИСТЕМА | |
Дисплей | 5,5 дюймов, разрешение 1280 *720 точек |
Операционная система | Андроид |
Языки | Английский,китайский |
Тип батареи | Литий-ионная |
Время работы от батареи | Типовое значение 5 часов |
Время заряда батареи | Типовое значение 6 часов |
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | |
Рабочая температура | от 0 °C до 50 °C |
Температура хранения | от -20 °C до 70 °C |
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | |
Размер | 7.8 дюймов x 3.7 дюймов x 2.4 дюйма (197 мм x 93 мм x 61 мм) |
Вес | 1.98 фунт (0.9 кг) |
СТАНДАРТНЫЕ АКСЕССУАРЫ | |
Жесткий переносной чехол | 7002A218-2 |
Мягкий переносной чехол | 7002A219-1 |
Адаптер электропитания переменного тока (выходное напряжение 12 В постоянного тока) | SK05T-1200300Z |
Стилус для сенсорного экрана | SK-TP-112 |
USB-накопитель | 5A2745-1 |
Адаптер USB | SK-CONN-OTG-2 |
Руководство | 920-SH-60S |
Батарея | SK-BTY-7468 |
