Аудиоанализаторы 1121A
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

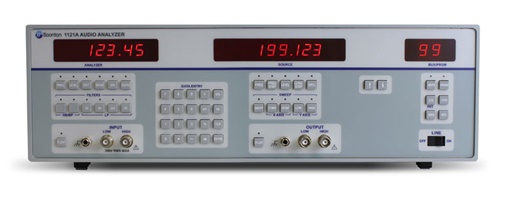

Модель Boonton 1121A представляет собой улучшенную версию модели 1120. 1121 включает в себя: переключаемый выходной импеданс 50, 150 и 600 Ом, выходную амплитуду сигнала 16 Вскз, дополнительный диапазон измерений с полной шкалой до 0,3 мВ и квази-пиковое детектирование.
Модель 1121A автоматически настраивается и устанавливает нужный диапазон измерений для обеспечения максимальной точности и разрешения. Измерение искажений, частотной характеристики, напряжения постоянного или переменного тока выполняются нажатием одной клавиши. Благодаря встроенному прецизионному источнику с низкими искажениями прибор идеально подходит для исследований методом "возбуждение-отклик". Встроенный источник и анализатор позволяют проводить свипирующие измерения.
Для точных измерений сигналов сложной формы и шума аудио анализатор использует среднеквадратичный или квази-пиковый детектор. Точные измерения искажений могут выполнены до -90 дБ (0,003%) в частотном диапазоне от 20 Гц до 20 кГц. В том же диапазоне измерения неравномерности АЧХ возможны с точностью до 0,05 дБ (0,5%).
Свернуть Развернуть
Основные возможности и технические характеристики
Модель Boonton 1121A представляет собой улучшенную версию модели 1120. 1121 включает в себя: переключаемый выходной импеданс 50, 150 и 600 Ом, выходную амплитуду сигнала 16 Вскз, дополнительный диапазон измерений с полной шкалой до 0,3 мВ и квази-пиковое детектирование.
Модель 1121A автоматически настраивается и устанавливает нужный диапазон измерений для обеспечения максимальной точности и разрешения. Измерение искажений, частотной характеристики, напряжения постоянного или переменного тока выполняются нажатием одной клавиши. Благодаря встроенному прецизионному источнику с низкими искажениями прибор идеально подходит для исследований методом "возбуждение-отклик". Встроенный источник и анализатор позволяют проводить свипирующие измерения.
Для точных измерений сигналов сложной формы и шума аудио анализатор использует среднеквадратичный или квази-пиковый детектор. Точные измерения искажений могут выполнены до -90 дБ (0,003%) в частотном диапазоне от 20 Гц до 20 кГц. В том же диапазоне измерения неравномерности АЧХ возможны с точностью до 0,05 дБ (0,5%).
  • Запасные входные/выходные предохранители
  • Линейныей предохранители
  • Запасные входные/выходные предохранители
  • Линейныей предохранители
  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    66613-17 Аудиоанализаторы Boonton 1121А Фирма "Wireless Telecom Group", США 17.02.2022

    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    66613-17 Аудиоанализаторы Boonton 1121А Фирма "Wireless Telecom Group", США 17.02.2022

    Характеристики
    Частотные измерения
    Диапазон частот 5 Гц - 200 кГц
    Разрешение 0.001 Гц    5.000 Гц - 199.999 Гц
    0.01 Гц      200.00 Гц - 1999.99 Гц
    0.1 Гц        2.0000 кГц - 19.9999 кГц
    1.0 Гц        20.000 кГц - 199.999 кГц
    Погрешность Погрешность опорного генератора + 1 разряд
    Чувствительность 5,0 мВ в частотном режиме
    50,0 мВ в режиме измерения Искажений и SINAD
    Опорный генератор 10 МГц, термостатированный кварцевый генератор, ±1х10е-6
    Измерение уровня сигнала по переменному току
    Диапазоны измерения (полная шкала) 300.0 В, 30.00 В, 3.000 В, 300.0 мВ, 30.00 мВ, 3.000 мВ и
    0,300 мВ
    Сверхдиапазон 33% за исключением диапазона 300 В
    Погрешность ± 1%, 50 Гц - 50 кГц        1 мВ - 300 В, 0.5% тип.
    ± 2%, 20 Гц - 100 кГц      1 мВ - 300 В, 1.0% тип.
    ± 3%, 10 Гц - 100 кГц      1 мВ - 300 В, 1.5% тип.
    ± 4%, 10Гц - 100 кГц       0.3 мВ - 300 В, 2.0% тип.
    Измерение уровня сигнала по постоянному току
    Диапазоны измерения (полная шкала) 300.0 В, 30.00 В, and 3.000 В
    Сверхдиапазон 33% за исключением диапазона 300 В
    Погрешность ±1% или 6 мВ (в зависимости где больше)
    Измерение искажений
    Диапазон частот 10 Гц - 140 кГц
    Разрешение 0.00001 % for <0.11000%           THD  0.0001 % for <1.1 % THD
    0.001 % for <11 % THD               0.01 % for <100% THD
    Диапазон измерений 0.00001% - 100.0%
    (-140.00 - 0.00 дБ)
    Погрешность ± 1 дБ; 20 Гц - 20 кГц
    ± 2 дБ; 10 Гц - 100 кГц
    Входной диапазон по напряжению 50 мВ - 300 В
    Диапазон измерения искажений 0.01% (-80 дБ) или 10 мкВ      10Гц - 20кГц, 80кГц (полоса пропускания)
    0.02% (-74 дБ) или 20 мкВ      10 Гц - 50 кГц, 220 кГц (полоса пропускания)
    0.032% (-70 дБ) или 40 мкВ    10 Гц - 50 кГц, 500 кГц (полоса пропускания)
    0.056% (-65 дБ) или 50 мкВ     50 кГц - 100 кГц, 500 кГц (полоса пропускания)
    Измерение SINAD
    Диапазон частот 10 Гц - 140 кГц
    Диапазон измерений 0,00 - 140,00 дБ
    Погрешность ±1 дБ; 20 Гц - 20 кГц
    ±2 дБ; 10 Гц - 100 кГц
    Входной диапазон по напряжению 50 мВ - 300 В
    Диапазон измерения SINAD 80 дБ или 10 мкВ      10Гц - 20 кГц, 80 кГц (полоса пропускания)
    74 дБ или 20 мкВ      10 Гц - 50 кГц, 220 кГц (полоса пропускания)
    70 дБ или40 мкВ       10 Гц - 50 кГц, 500 кГц (полоса пропускания)
    65 дБ или 50 мкВ      50 кГц - 100 кГц, 500 кГц (полоса пропускания)
    Диапазон частот измерение С/Ш 10 Гц - 140 кГц
    Диапазон отображения 0,00 - 140.00 дБ
    Погрешность ±1 дБ
    Остаточный шум 85 дБ или 10 мкВ; 80 кГц (полоса пропускания)
    85 дБ или 20 мкВ; 220 кГц (полоса пропускания)
    85 дБ или 40 мкВ; 500 кГц (полоса пропускания)
    Коэффициент подавления (CMRR) >70 дБ      20 Hz to 1kHz, V in <3V
    >45 dB      1 kHz to 20 kHz, V in <3V
    Пределы Общий режим       Дифференциальный вход
     < 4.25 В пик                  3.000 В диапазон
     < 42.5 В пик                  30.00 В диапазон
     < 425 В пик                    300.0 В диапазон
    Вход анализатора
    Тип Балансный (полностью дифференциальный)
    Импеданс 100 кОм ± 1% и <300 pF each side to ground in all measurement modes
    Защита Защита от превышения входного напряжения и встрроенный предохранитель от пиковых напряжения 425 Вмакс
    Аудио фильтры
    ФНЧ 30 кГц, погрешность 30 кГц±2 кГц, 3-го порядка Баттерворта, 60 дБ/декада
    ФНЧ 80 кГц, погрешность 80 кГц±4 кГц, 3-го порядка Баттерворта, 60 дБ/декада
    ФНЧ 220 кГц, погрешность 220 кГц±60 кГц, 3-го порядка Баттерворта, 60 дБ/декада
    Характеристики источника
    Диапазон частот 10 Гц - 140 кГц
    Разрешение 0.001 Гц      10.000 Гц - 199.999 Гц
    0.01 Гц         200.00 Гц - 1999.99 Гц
    0.1 Гц           2.0000 кГц - 19.9999 кГц
    1.0 Гц           20.000 кГц - 140.000 кГц
    Погрешность 10х10е-6 + погрешность опорного генератора + 1 разряд
    Опорный генератор
    Тип 10 МГц, термостатированный кварцевый генератор, ±1х10е-6
    Погрешность  ±1 10е-6
    Выходной уровень
    Диапазон (разомкнутая схема) 0,01 мВ - 16 Вскз
    Разрешение 0.01 мВ      0 мВ - 30 мВ
    0.1 мВ        30 мВ - 300 мВ
    1.0 мВ        300 мВ - 3В
    5.0 мВ        3В - 16В
    Погрешность (0,6 мВ - 16 В) ± 0.5% от уст. знач. + 0.05% диапазона 10 Гц - 50 кГц; тип. 0.3%
    ± 1.0% от уст. знач. + 0.05% диапазона 50 кГц - 100 кГц; тип. 0.6%
     ± 1.5% от уст. знач. + 0.1 % диапазона 100 кГц - 140 кГц; тип. 1.0%
    Неравномерность АЧХ (на 50 Ом) ± 0.5%; 30 мВ - 8 В         10Гц - 50 кГц, 1 кГц оп.
    ± 1.0%; 30 мВ - 8 В         10 Гц - 100 кГц, 1 кГц оп.
    ± 1.5%; 30 мВ - 8 В         10 Гц - 140 кГц, 1 кГц оп.
    Искажение и шум 0.01% (-80 дБ) или 10 мкВ           10 Гц - 20 кГц, 80 кГц (полоса пропускания)
    0.02% (-74 дБ) или 10 мкВ           20 кГц - 50 кГц, 220 кГц (полоса пропускания)
    0.032% (-70 дБ) или 35 мкВ         10 Гц - 50 кГц (полоса пропускания)
    0.056% (-65 дБ) или 50 мкВ         50 кГц - 100 кГц, 500 кГц (полоса пропускания)
    0.1% (-60 дБ) или 50 мкВ             100 кГц - 140 кГц, 500 кГц (полоса пропускания)
    Импеданс 50 Ом ± 2%
    150 Ом ± 1%
    600 Ом ± 1
    Требования к электропитанию 80 ВА, 100, 120, 220 или 240 В, 50 - 400 Гц
    Рабочий диапазон температуры 0° - 55°C
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    1121A
    Аудиоанализатор программируемый, 5 Гц - 200 кГц, GPIB, 50 Ом, 150 Ом, 600 Ом, 16 В вых., квази-пиковый детектор
    По запросу
    - шт +
    Опции
    -19
    C-Message фильтр
    По запросу
    - шт +
    -1
    РЧ-разъемы на тыльной стороне
    По запросу
    - шт +
    -11
    Фильтр высоких частот 400 Гц
    По запросу
    - шт +
    -12
    Псофометрический полосовой фильтр (CCITT)
    По запросу
    - шт +
    -13
    CCIR-фильтр
    По запросу
    - шт +
    -15
    A-взвешенный фильтр
    По запросу
    - шт +
    -16
    B-взвешенный фильтр
    По запросу
    - шт +
    -17
    C-взвешенный фильтр
    По запросу
    - шт +
    -18
    Аудио полосовой фильтр
    По запросу
    - шт +
    Аксессуары
    PIN 95004491A
    Набор для монтажа в стойку
    По запросу
    - шт +
    PIN 95004492A
    Набор для монтажа в стоку с ручками
    По запросу
    - шт +
    PIN 95401801A
    BNC Розетка с переходом на клемму
    По запросу
    - шт +
