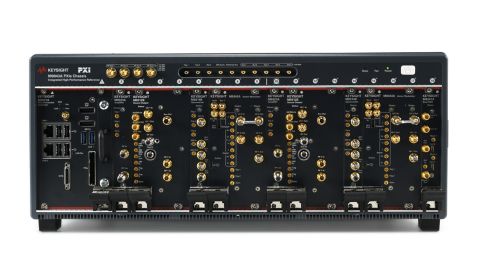

VXG-m PXIe Microwave Signal Generator, 1 MHz – 44 GHz
Наличие: По запросуПо запросу По запросу По запросу
Генераторы сигналов M9383B Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight… подробнее
Обзор
Основные возможности и технические характеристики
M9383B VXG-m - первый в отрасли двухканальный генератор микроволновых сигналов, обеспечивающий частоту до 44 ГГц.
- Широкая полоса пропускания RF (2 ГГц)
- Высокая выходная мощность для компенсации потерь в системе и возможности тестирования усилителя мощности 5G и беспроводного тестирования (OTA)
- Фазовый когерентный гетеродин (LO) и синхронизация основной полосы частот для многопользовательского тестирования или тестирования MIMO OTA с формированием диаграммы направленности
- Программное обеспечение PathWave Signal Generation поддерживает создание сигналов для конкретных приложений и пользователей
- Сигналы, соответствующие стандарту 3GPP 5G NR, с канальным кодированием и поддержкой портов с несколькими антеннами
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Характеристики
Загрузить технические характеристики
| Технические характеристики | |
| Параметр | Значение |
| Частота | от 1 МГц до 44 ГГц |
| Опции расширения диапазона частот | 44 ГГц |
| Уровень производительности | ◆◆◆◆◆◆ |
| Выходная мощность на частоте 1 ГГц | от –110 дБм до +23 дБм |
| Выходная мощность на частоте 39 ГГц | +24 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | –140 дБн/Гц (измеренный) |
| Уровень гармоник на частоте 1 ГГц | –30 дБн (измеренный) |
| Полоса частот квадратурной модуляции, внутренняя/внешняя | 2 ГГц |
| Полоса радиочастот | 2 ГГц |
| Режим генератора модулирующих сигналов | |
|
Форма воспроизводимого сигнала Воспроизведение формы волны |
|
| Программное обеспечение: задачи общего назначения | |
|
Аналоговый I/Q вход Форма сигнала I/Q MATLAB Многотоновые сигналы (Multitone) Импульсные сигналы (Pulse) Пользовательская модуляция |
|
| Программное обеспечение: сотовая/беспроводная связь | |
|
Bluetooth cdma2000®/1xEV-DO GSM/EDGE/Evo IoT Сети LTE/LTE-Advanced FDD и TDD Mobile WiMAX™ TD-SCDMA/HSPA W-CDMA/HSPA+ WLAN 802.11a/b/g/j/p/n/ac/ah/ax Пре-5G 5G NR |
|
| Программное обеспечение: аудио/видео трансляция | |
|
Радиовещание Цифровое видео |
|
| Программное обеспечение: обнаружение/позиционирование/слежение/навигация | Глобальная навигационная спутниковая система |
| Память для воспроизведения сигналов | |
| Объём памяти | 1024 MSa (млн. выборок) |
| Дополнительные характеристики | |
| Наличие приложений | Да |
| Векторный | Да |
| Форм-фактор | Модульный |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
M9383B
|
VXG-m PXIe Microwave Signal Generator, 1 MHz – 44 GHz
|
По запросу |
1
| Accessories |
|
1KBD001A
|
USB keyboard-smaller keyboard
|
По запросу | ||
|
1MSE001A
|
Mouse
|
По запросу |
3
| Return to service center warranty and service plan |
|
R-51B-001-3C
|
Extended Warranty - Return to Keysight - 3 years
|
По запросу | ||
|
R-51B-001-5C
|
Extended Warranty - Return to Keysight - 5 years
|
По запросу |
5
| Other Software |
|
N6171A
|
Программное обеспечение MATLAB
|
По запросу |
6
| Channel 1 |
|
M9383B-1EB
|
High output power from 20 GHz to 44 GHz
|
По запросу | ||
|
M9383B-ST6
|
Enhanced low phase noise
|
По запросу | ||
|
M9383B-DIQ
|
Differential IQ outputs
|
По запросу | ||
|
M9383B-EXT
|
Wideband differential external IQ inputs
|
По запросу | ||
|
M9383B-M05
|
Baseband generator memory upgrade to 512 MSa
|
По запросу | ||
|
M9383B-001
|
Add channel 1
|
По запросу | ||
|
M9383B-D21
|
RF bandwidth, 2 GHz with 256 MSa memory for frequency option F44
|
По запросу | ||
|
M9383B-UK6
|
Commercial calibration certificate with test data
|
По запросу | ||
|
M9383B-F44
|
Frequency range, 1 MHz to 44 GHz
|
По запросу | ||
|
M9383B-PCH
|
Phase coherency for N channels
|
По запросу | ||
|
M9383B-PMR
|
Pulse modulation
|
По запросу |
17
| Channel 2 |
|
M9383B-002
|
Add channel 2
|
По запросу | ||
|
M9383B-600
|
Enhanced high performance reference
|
По запросу | ||
|
M9383B-M10
|
Baseband generator memory upgrade to 1024 MSa
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
