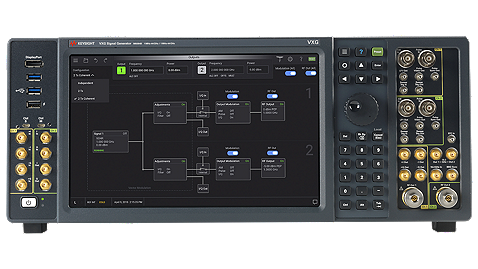

VXG Microwave Signal Generator, 1 MHz – 44 GHz
Наличие: По запросуПо запросу По запросу По запросу
Генераторы сигналов M9384B Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight… подробнее
Обзор
Основные возможности и технические характеристики
M9384B VXG - первый в отрасли двухканальный генератор микроволнового сигнала, способный передавать сигналы до 44 ГГц.
- Широкая полоса пропускания RF (2 ГГц)
- Высокая выходная мощность для компенсации потерь в системе и возможности тестирования усилителя мощности 5G и беспроводного тестирования (OTA)
- Фазовый когерентный гетеродин (LO) и синхронизация основной полосы частот для многопользовательского тестирования или тестирования MIMO OTA с формированием диаграммы направленности
- Программное обеспечение PathWave Signal Generation поддерживает создание сигналов для конкретных приложений и пользователей.
- Сигналы, соответствующие стандарту 3GPP 5G NR, с канальным кодированием и поддержкой портов с несколькими антеннами
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Сведения о реестре СИ
Номер в госреестре
81414-21
Наименование СИ
Генераторы сигналов
Обозначение типа СИ
М9384В
Изготовитель
"Keysight Technologies Inc.", США; "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок свидетельства или заводской номер
30.03.2026
Характеристики
Загрузить технические характеристики
| Технические характеристики | |
| Параметр | Значение |
| Частота | от 1 МГц до 44 ГГц |
| Уровень производительности | ◆◆◆◆◆◆ |
| Выходная мощность на частоте 1 ГГц | от –110 дБм до +23 дБм |
| Выходная мощность на частоте 39 ГГц | +24 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | –140 дБн/Гц (измеренный) |
| Уровень гармоник на частоте 1 ГГц | –30 дБн (измеренный) |
| Полоса частот квадратурной модуляции, внутренняя/внешняя | 2 ГГц |
| Полоса радиочастот | 2 ГГц |
| Режим генератора модулирующих сигналов | |
| Форма воспроизводимого сигнала | |
| Программное обеспечение: задачи общего назначения | |
|
Входы аналоговых I/Q сигналов Форма сигнала I/Q MATLAB Многотоновые сигналы Импульсные сигналы Пользовательская модуляция |
|
| Программное обеспечение: сотовая/беспроводная связь | |
|
Bluetooth cdma2000®/1xEV-DO GSM/EDGE/Evo IoT Сети LTE/LTE-Advanced FDD и TDD Mobile WiMAX™ TD-SCDMA/HSPA W-CDMA/HSPA+ WLAN 802.11a/b/g/j/p/n/ac/ah/ax Пре-5G 5G NR |
|
| Программное обеспечение: аудио/видео трансляция | |
|
Радиовещание Цифровое видео |
|
| Программное обеспечение: обнаружение/позиционирование/слежение/навигация | Глобальная навигационная спутниковая система |
| Память для воспроизведения сигналов | |
| Объём памяти | 1024 MSa (млн. выборок) |
| Дополнительные характеристики | |
| Векторный | Да |
| Форм-фактор | Мультисенсорный |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
M9384B
|
VXG Microwave Signal Generator, 1 MHz – 44 GHz
|
По запросу |
1
| Accessories |
|
1KBD001A
|
USB keyboard-smaller keyboard
|
По запросу | ||
|
1MSE001A
|
Mouse
|
По запросу | ||
|
11900B
|
Adapter, 2.4 mm (f) to 2.4 mm (f), DC to 50 GHz
|
По запросу | ||
|
11900C
|
Adapter, 2.4 mm (m) to 2.4 mm (f), DC to 50 GHz
|
По запросу | ||
|
11901B
|
Adapter, 2.4 mm (f) to 3.5 mm (f), DC to 26.5 GHz
|
По запросу | ||
|
11901D
|
Adapter, 2.4 mm (f) to 3.5 mm (m), DC to 26.5 GHz
|
По запросу | ||
|
11902B
|
Adapter, 2.4 mm (f) to APC-7, DC to 18 GHz
|
По запросу | ||
|
11903B
|
Adapter 2.4 mm (f) to Type-N (f), DC to 18 GHz
|
По запросу | ||
|
11903D
|
Adapter, 2.4 mm (f) to Type-N (m), DC to 18 GHz
|
По запросу | ||
|
11904B
|
Adapter, 2.4 mm (f) to 2.92 mm (f), DC to 40 GHz
|
По запросу | ||
|
11904D
|
Adapter, 2.4 mm (f) to 2.92 mm (m), DC to 40 GHz
|
По запросу | ||
|
Y1164A
|
Rack Mount Kit for M9384B
|
По запросу |
13
| Return to service center warranty and service plan |
|
R-51B-001-3C
|
Extended Warranty - Return to Keysight - 3 years
|
По запросу | ||
|
R-51B-001-5C
|
Extended Warranty - Return to Keysight - 5 years
|
По запросу |
15
| Other Software |
|
N6171A
|
Программное обеспечение MATLAB
|
По запросу | ||
|
N7650B
|
Signal Studio Waveform Licenses for the M9381A, M9420A and M9421A
|
По запросу |
17
| Channel 1 |
|
M9384B-EXT
|
Wideband differential external IQ inputs
|
По запросу | ||
|
M9384B-001
|
Add channel 1
|
По запросу | ||
|
M9384B-D21
|
RF bandwidth, 2 GHz with 256 MSa memory for frequency option F44
|
По запросу | ||
|
M9384B-F44
|
Frequency range, 1 MHz to 44 GHz
|
По запросу | ||
|
M9384B-PMR
|
Pulse modulation
|
По запросу | ||
|
M9384B-600
|
Enhanced high performance reference
|
По запросу | ||
|
M9384B-PCH
|
Phase coherency for N channels
|
По запросу | ||
|
M9384B-ST6
|
Enhanced low phase noise
|
По запросу | ||
|
M9384B-DIQ
|
Differential IQ outputs
|
По запросу |
26
| Channel 2 |
|
M9384B-1EB
|
High output power from 20 GHz to 44 GHz
|
По запросу | ||
|
M9384B-002
|
Add channel 2
|
По запросу | ||
|
M9384B-UK6
|
Commercial calibration certificate with test data
|
По запросу | ||
|
M9384B-M05
|
Baseband generator memory upgrade to 512 MSa
|
По запросу | ||
|
M9384B-M10
|
Baseband generator memory upgrade to 1024 MSa
|
По запросу |
31
| Software with Subscription |
|
N7600EMBC
|
Signal Studio for W-CDMA/HSPA+, waveform playback
|
По запросу | ||
|
N7601EMBC
|
Signal Studio for cdma2000/1xEV-DO, waveform playback
|
По запросу | ||
|
N7602EMBC
|
Signal Studio for GSM/EDGE/Evo, waveform playback
|
По запросу | ||
|
N7606EMBC
|
Signal Studio for Bluetooth, waveform playback
|
По запросу | ||
|
N7608EMBC
|
Signal Studio Pro for Custom Modulation, waveform playback
|
По запросу | ||
|
N7609EMBC
|
Signal Studio for Global Navigation Satellite System (GNSS), waveform playback
|
По запросу | ||
|
N7610EMBC
|
Signal Studio for IoT, waveform playback
|
По запросу | ||
|
N7611EMBC
|
Signal Studio for broadcast radio, waveform playback
|
По запросу | ||
|
N7612EMBC
|
Signal Studio for TD-SCDMA/HSPA, waveform playback
|
По запросу | ||
|
N7615EMBC
|
Signal Studio for mobile WiMAX, waveform playback
|
По запросу | ||
|
N7617EMBC
|
Signal Studio for WLAN 802.11, waveform playback
|
По запросу | ||
|
N7621APPC
|
PathWave signal generation for multitone
|
По запросу | ||
|
N7623EMBC
|
Signal Studio for digital video, waveform playback
|
По запросу | ||
|
N7624EMBC
|
Signal Studio for LTE/LTE-Advanced/LTE-A Pro FDD, waveform playback
|
По запросу | ||
|
N7625EMBC
|
Signal Studio for LTE/LTE-Advanced TDD, waveform playback
|
По запросу | ||
|
N7630EMBC
|
Signal Studio Pro for Pre-5G, waveform playback
|
По запросу | ||
|
N7631APPC
|
PathWave signal generation for 5G NR
|
По запросу | ||
|
N7631EMBC
|
Signal Studio Pro for 5G NR, waveform playback
|
По запросу | ||
|
N7637EMBC
|
Signal Studio Pro for mmWave WLAN, waveform playback
|
По запросу | ||
|
N7640EMBC
|
Signal Studio for LMR, waveform playback
|
По запросу | ||
|
N7642APPC
|
PathWave signal generation for IQ based AM, FM, phase modulation
|
По запросу | ||
|
N7653APPC
|
PathWave automatic channel response correction and S-parameter de-embedding
|
По запросу |
