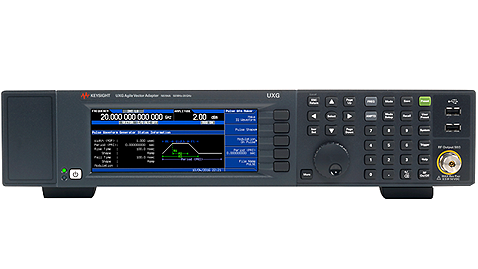

Генератор сигналов с быстрой перестройкой частоты UXG серии X, модификация
Наличие: По запросуПо запросу По запросу По запросу
Генераторы сигналов N5191A Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight… подробнее
Обзор
Основные возможности и технические характеристики
В связи с высоким уровнем характеристик генераторов сигналов N5193A серии UXG для их экспорта требуется лицензия правительства США. Модифицированная версия генераторов с быстрой перестройкой частоты N5191A серии UXG также обладает достаточно высокими характеристиками и не требует наличия экспортной лицензии. В перечень значимых различий входят такие показатели, как скорость коммутации, минимальная длительность импульса и полоса ЛЧМ-сигнала.
Генератор сигналов с быстрой перестройкой серии UXG позволяет создавать реалистичные модели сигнально-помеховой обстановки с множеством источников электромагнитных излучений (ЭМИ) для испытаний систем РЭБ. Серийно выпускаемый генератор UXG может использоваться в качестве функционального элемента измерительных систем для формирования высококачественных сигналов гетеродина или моделирования сигнально-помеховой обстановки.
- Использование в генераторах серии UXG метода прямого цифрового синтеза (DDS) позволяет перестраивать частоту, амплитуду и фазу формируемых сигналов в течение всего 180 нс и обеспечивать высокую стабильность фазы
- Поддержка дескрипторов (кодов описания) импульсов обеспечивает минимальное время настройки и создания длинных последовательностей импульсов с независимым управлением характеристиками импульсов
- Формирование импульсов с отношением максимального уровня к минимальному 90 дБ, а также импульсных сигналов с линейной частотной модуляцией, ширина полосы которой изменяется в диапазоне от 10 до 25 % от частоты несущей
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Сведения о реестре СИ
Номер в госреестре
74138-19
Наименование СИ
Генераторы сигналов
Обозначение типа СИ
N5191А, N5193А
Изготовитель
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок свидетельства или заводской номер
20.02.2024
Характеристики
Загрузить технические характеристики
| Технические характеристики | |
| Параметр | Значение |
| Опции расширения диапазона частот | 20, 40 ГГц |
| Уровень производительности | ◆◆◆◆◇◇ |
| Выходная мощность на частоте 1 ГГц | от –130 дБм до +10 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | –135 дБн/Гц |
| Переключение частоты | ≤ 100 мкс |
| Уровень гармоник на частоте 1 ГГц | < –50 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | — |
| Негармонические составляющие на частоте 1 ГГц | ≤ –70 дБн |
| Режимы свипирования | |
|
Список Потоковый (Streaming) |
|
| Режим генератора модулирующих сигналов | — |
| Программное обеспечение: задачи общего назначения | |
|
Амплитудная, частотная, фазовая модуляция Многофункциональный генератор Импульсные сигналы Генератор импульсных последовательностей Импульс с линейной частотной модуляцией |
|
| ПО: сотовая/беспроводная связь | — |
| Программное обеспечение: аудио и видео вещание | — |
| ПО: обнаружение/позиционирование/слежение/навигация | Multi-Emitter Scenario Generation |
| Объём памяти для воспроизведения сигналов | — |
| Модуляция | |
| Частотная модуляция: макс. девиация (несущая 1 ГГц) | 50 МГц |
| Частотная модуляция: полоса частот (девиация 100 кГц) | от 0 до 10 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | — |
| Фазовая модуляция: макс. девиация (широкая полоса) | — |
| Амплитудная модуляция: максимальная глубина | 80 % |
| Амплитудная модуляция: полоса частот | от 0 до 10 МГц |
| Дополнительные характеристики | |
| Наличие измерительных приложений | Да |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
N5191A-52E
|
Frequency Range, 10 MHz to 20 GHz
|
По запросу | ||
|
N5191A-54E
|
Frequency Range, 10 MHz to 40 GHz
|
По запросу |
2
| Accessories |
|
N5191A-AXT
|
Hard transit case
|
По запросу | ||
|
N5191A-SSD
|
Additional removable solid state drive
|
По запросу | ||
|
1CM104A
|
Rack mount flange kit 132.6mm H (3U) - two flange brackets- Palette 2015
|
По запросу | ||
|
1CN107A
|
Handle kit 132.6mm H (3U) - two front handles- Palette 2015
|
По запросу | ||
|
1CP108A
|
Rack mount flange and handle kit 132.6mm H (3U) - two brackets and front handles- Palette 2015
|
По запросу | ||
|
1CP008A
|
Rackmount Flange and Handle Kit 132.6mm H (3U) - Two Brackets and Front Handles
|
По запросу | ||
|
34192A
|
3U Dual Flange Kit
|
По запросу | ||
|
1CN007A
|
Handle Kit 132.6mm H (3U) - Two Front Handles
|
По запросу | ||
|
1CC132A
|
BCD cable, 1.5m length
|
По запросу | ||
|
1CC133A
|
10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers
|
По запросу | ||
|
1CC131A
|
LVDS cable, 1.5m length
|
По запросу | ||
|
1CC150A
|
UXG SSD drive tray assembly with 512 GByte SSD
|
По запросу | ||
|
1CC145A
|
UXG SSD empty drive tray assembly, no SSD included
|
По запросу | ||
|
N5191AU-SSD
|
Additional removable solid state drive
|
По запросу |
16
| Return to service center warranty and service plan |
|
R-51B-001-3C
|
Extended Warranty - Return to Keysight - 3 years
|
По запросу | ||
|
R-51B-001-5C
|
Extended Warranty - Return to Keysight - 5 years
|
По запросу |
18
| Calibration service plan |
|
R-50C-011-3
|
Calibration Plan - Return to Keysight - 3 years
|
По запросу | ||
|
R-50C-011-5
|
Calibration Plan - Return to Keysight - 5 years
|
По запросу | ||
|
R-50C-066-3
|
Poverka Service - 3 Years (for use in Russia only)
|
По запросу | ||
|
R-50C-066-5
|
Poverka Service - 5 Years (for use in Russia only)
|
По запросу | ||
|
N5191AU
|
Upgrades for UXG Agile Signal Generator - N5191A
|
По запросу |
23
| Calibration Documentation |
|
N5191A-1A7
|
Calibration + Uncertainties + Guardbanding (Not Accredited)
|
По запросу | ||
|
N5191A-A6J
|
ANSI Z540-1-1994 Calibration
|
По запросу | ||
|
N5191A-UK6
|
Commercial Calibration Certificate with Test Data
|
По запросу |
26
| Connector Configuration |
|
N5191A-1EM
|
Move All Connectors to Rear Panel
|
По запросу |
27
| Analog Modulation |
|
N5191AU-UT1
|
AM, FM, phase modulation, LF output, and narrowband chirp license
|
По запросу | ||
|
N5191AU-WC2
|
Wideband chirp
|
По запросу | ||
|
N5191A-UT1
|
AM, FM, Phase Modulation, LF Output, and Narrowband Chirp License
|
По запросу | ||
|
N5191A-WC2
|
Wideband Chirp
|
По запросу |
31
| Pulse modulation |
|
N5191AU-PM2
|
Pulse modulation
|
По запросу | ||
|
N5191A-PM2
|
Pulse Modulation
|
По запросу |
33
| Switching speed |
|
N5191AU-SS3
|
180ns PDW update rate (normal/list mode) 370ns latency (fast CW mode) to 6.89GHz
|
По запросу | ||
|
N5191A-SS3
|
180 ns PDW Update Rate (Normal/List Mode) 370 ns Latency (Fast CW Mode) to 6.89GHz
|
По запросу |
35
| Frequency Resolution |
|
N5191AU-FR1
|
0.001 Hz frequency resolution
|
По запросу | ||
|
N5191A-FR1
|
0.001 Hz Frequency Resolution
|
По запросу |
37
| Power |
|
N5191A-AT2
|
Add Mechanical + Solid-State Attenuator Assembly
|
По запросу |
38
| Auxiliary Control Interface |
|
N5191A-CC1
|
100-Pin I/O Interface (for Binary Input)
|
По запросу | ||
|
N5191A-CC2
|
50-pin I/O Interface (for BCD Input)
|
По запросу | ||
|
N5191A-CC3
|
10 Gigabit Ethernet I/O Interface
|
По запросу | ||
|
N5191AU-CC1
|
100-pin I/O interface (for binary input)
|
По запросу | ||
|
N5191AU-CC2
|
50-pin I/O interface (for BCD input)
|
По запросу | ||
|
N5191AU-CC3
|
10 Gigabit Ethernet I/O interface
|
По запросу |
44
| Power and Attenuation |
|
N5191AU-AT2
|
Add mechanical + solid state attenuator assembly
|
По запросу |
