Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight… подробнее
Спецификация: представляет гарантированные характеристики калиброванного прибора, который хранился не менее 2 часов в рабочем диапазоне температур от 0 до 50 °C, если не указано иное, и после периода прогрева в течение 1 часа. Спецификации включают неопределённость измерений. Данные, представленные в этом документе, являются спецификациями, если не указано иное.
Типовое значение: описывает дополнительную информацию о производительности продукта, которая не покрывается гарантией на продукт. Это характеристики, превышающие спецификации, которые демонстрируют 80% приборов с уровнем достоверности 95% при комнатной температуре (приблизительно 25 °C). Типовые характеристики не включают неопределённость измерений.
Номинальное значение: описывает ожидаемое среднее значение или усреднённую производительность, либо атрибут, производительность которого заложена конструктивно, например, разъём 50 Ом. Эти данные не гарантируются и измеряются при комнатной температуре (приблизительно 25 °C).
Измеренное значение: описывает атрибут, измеренный на этапе проектирования для информирования об ожидаемой производительности, например, дрейф амплитуды во времени. Эти данные не гарантируются и измеряются при комнатной температуре (приблизительно 25 °C).
Все вышеперечисленное применяется при использовании прибора в настройках по умолчанию, если не указано иное.
В данном техническом паспорте представлена сводка ключевых параметров производительности для векторных адаптеров UXG. Все опции, упомянутые в этом техническом паспорте, описаны в руководстве по конфигурации векторных адаптеров UXG (5992-2332EN).

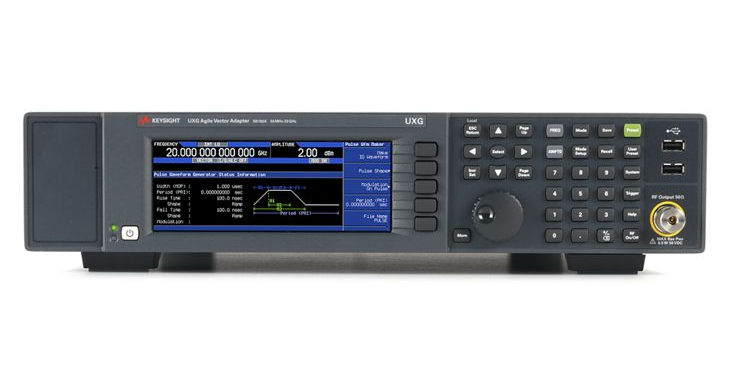

Это объединённый технический паспорт для N5194A UXG Vector Adapter и модифицированной версии N5192A UXG Vector Adapter. Если не указано иное, все спецификации, типовые, номинальные и измеренные значения, описанные в этом техническом паспорте, одинаковы для N5194A и N5192A и применяются при следующих условиях:
- Когда N5194A UXG векторный адаптер используется совместно с N5193A UXG многофункциональным генератором сигналов с опциями EP1 (повышенная чистота спектра), FR1 (высокое разрешение по частоте), SS2/SS4 (скорость переключения) и CC1 (интерфейс LVDS I/O).
- Минимальными опциями, необходимыми для правильной работы, являются SS2/SS4 (скорость переключения) и CC1 (интерфейс LVDS I/O).
- Модель N5194A UXG векторного адаптера на 40 ГГц (опция 540) требует только 20-гигагерцевый N5193A UXG многофункциональный генератор сигналов для работы во всём частотном диапазоне до 40 ГГц.
- Когда N5192A UXG векторный адаптер используется совместно с N5191A UXG многофункциональным генератором сигналов с опциями FR1 (высокое разрешение по частоте), SS3 (скорость переключения) и CC1 (интерфейс LVDS I/O).
- Минимальными опциями, необходимыми для правильной работы, являются SS3 (скорость переключения) и CC1 (интерфейс LVDS I/O).
N5193A и N5191A обеспечивают опорный сигнал 6 ГГц и сигнал гетеродина, необходимые для работы N5194A и N5192A соответственно.
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
| Параметр | N5192A | N5194A |
| Частота / Диапазон частот | от 50 МГц до 20 ГГц | от 50 МГц до 20 ГГц |
| Уровень производительности | ◆◆◆◆◆◆ | — |
| Выходная мощность (мин.) | — | –120 дБм |
| Выходная мощность (макс., на 1 ГГц) | — | +11 дБм |
| Погрешность уровня мощности (на 1 ГГц) | — | ±2,5 дБ |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | 150 дБн/Гц (номинальное значение) | — |
| Однополосный фазовый шум (на 1 ГГц; отстройка 20 кГц) | — | –144 дБн/Гц |
| Уровень гармоник (на 1 ГГц) | — | –60 дБн |
| Негармонические составляющие (на 1 ГГц) | — | –72 дБн |
| Переключение частоты | 101 мкс | — |
| Режимы свипирования | — | Потоковый, ГСПФ |
| Полоса частот квадратурной модуляции, внутренняя/внешняя | 1,6 ГГц | — |
| Полоса частот ВЧ-модуляции внутреннего генератора модулирующих сигналов | — | 1,6 ГГц |
| Полоса частот ВЧ-сигналов внешнего I/Q-модулятора | — | — |
| Режим генератора модулирующих сигналов | ||
| Потоковая передача дескрипторов импульса, двойной генератор сигналов произвольной формы | Стандарт | |
| Программное обеспечение | ||
| Задачи общего назначения |
Импульсные сигналы Chirp (внутриимпульсная линейная частотная модуляция) |
— |
| Сотовая/беспроводная связь | — | — |
| Аудио/видео трансляция | — | — |
| Память для воспроизведения сигналов | ||
| Объём памяти |
6 млрд. выборок в векторном режиме, 4 млрд. выборок в широкополосном векторном режиме |
Воспроизведение сигналов и режим реального времени |
| Импульсные характеристики | ||
| Мин. длительность импульса | — | 2 нс |
| Функция дескрипторов импульсов (PDW) | — | Стандарт |
| Модуляция | ||
| Амплитудная модуляция (АМ): диапазон частот модуляции | — | — |
| Частотная модуляция (ЧМ): макс. девиация | — | — |
| Фазовая модуляция (ФМ): макс. девиация, норм. режим | — | — |
| Фазовая модуляция: максимальное отклонение в широкополосном режиме | — | — |
| Широкополосная внутриимпульсная ЛЧМ | — | Стандарт |
| Дополнительные характеристики | ||
| Фазокогерентная перестройка частоты | — | 1,6 ГГц |
| Модуль вектора ошибки (LTE) | — | — |
| Относительный уровень мощности в соседнем канале (3GPP W-CDMA TM1 64 DPCH) | — | — |
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
N5192A
|
UXG X-Series Vector Adapter, Modified Version, 50 MHz to 20 GHz
|
По запросу | ||
|
N5194A-520
|
UXG X-Series Vector Adapter, Modified Version, 50 MHz to 20 GHz
|
По запросу | ||
|
N5194A-540
|
UXG X-Series Vector Adapter, Modified Version, 50 MHz to 40 GHz
|
По запросу |
3
| Опции |
|
1CN106A
|
Handle kit 88.1mm H (2U) - two front handles, Palette 2015
|
По запросу | ||
|
1CP104A
|
Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015
|
По запросу | ||
|
N5192A-SSD
|
Additional removable solid state drive
|
По запросу | ||
|
N5192A-BB1
|
Upgrade Baseband Generator to 1.6 GHz Bandwidth
|
По запросу | ||
|
N5192A-BBM
|
Upgrade Baseband Generator Memory
|
По запросу | ||
|
N5192A-1EM
|
Move All Connectors to Rear Panel
|
По запросу | ||
|
N5192A-1ED
|
Type-N (f) RF Output Connector
|
По запросу | ||
|
N5192A-52E
|
Frequency Range, 50 MHz to 20 GHz
|
По запросу | ||
|
1CC131A
|
LVDS cable, 1.5m length
|
По запросу | ||
|
1CC133A
|
10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers
|
По запросу | ||
|
1CM110A
|
Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015
|
По запросу |
14
| Return to service center warranty and service plan |
|
R-51B-001-3C
|
Extended Warranty - Return to Keysight - 3 years
|
По запросу | ||
|
R-51B-001-5C
|
Extended Warranty - Return to Keysight - 5 years
|
По запросу | ||
|
R-51B-001-7C
|
Extended Warranty - Return to Keysight - 7 years
|
По запросу | ||
|
R-51B-001-10C
|
Extended Warranty - Return to Keysight - 10 years
|
По запросу |
18
| Calibration service plan |
|
R-50C-011-3
|
Calibration Plan - Return to Keysight - 3 years
|
По запросу | ||
|
R-50C-011-5
|
Calibration Plan - Return to Keysight - 5 years
|
По запросу |
20
| Software with Subscription |
|
N5192ST1A
|
PDW Streaming
|
По запросу |
