Генератор сигналов UXG серии X, от 10 МГц до 40 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Генераторы сигналов N5193A Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight… подробнее
Обзор
Основные возможности и технические характеристики

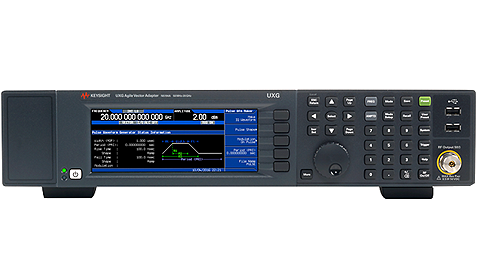

Генератор сигналов с быстрой перестройкой частоты N5193A UXG серии X охватывает диапазон частот от 10 МГц до 40 ГГц и обеспечивает быстрое переключение частоты, амплитуды и фазы.
- Моделирование сложных сценариев сигналов для тестирования радиолокационных систем, средств радиоэлектронной борьбы и антенного оборудования
- Возможность использования в качестве настраиваемого имитатора работы радиоэлектронных средств, который позволяет моделировать сложные сценарии сигналов с целью повышения достоверности тестирования систем радиоэлектронной борьбы
- Возможность использования механизма дескрипторов импульсов (PDW) для создания длинных последовательностей и независимого управления характеристиками импульсов
- Точное моделирование реалистичных сценариев множественных помех: время обновления дескрипторов импульсов от 180 нс, формирование импульсов длительностью от 10 нс, а также импульсных сигналов с линейной частотной модуляцией, частота которых изменяется в пределах от 10% до 25% от частоты несущей
Комплектация
- Разрешающая способность по частоте: 10 кГц
- Скорость переключения: 100 мкс
- Уровень выходного сигнала: от –10 дБм до +10 дБм
- Фазовый шум (станд.): –117 дБн/Гц (тип.) для сигнала 10 ГГц при отстройке 20 кГц
- Переходник 3,5 мм (розетка) / 3,5 мм (розетка) (только для модели 20 ГГц)
- Переходники 2,4 мм (розетка) / 2,4 мм (розетка) и 2,4 мм (розетка) / 2,9 мм (розетка) (только для модели 40 ГГц)
- Кабель питания
- Комплект документации (CD-ROM)
- Однодневная консультация по запуску прибора на месте эксплуатации
Сведения о реестре СИ
Номер в госреестре
74138-19
Наименование СИ
Генераторы сигналов
Обозначение типа СИ
N5191А, N5193А
Изготовитель
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок свидетельства или заводской номер
20.02.2024
Характеристики
Загрузить технические характеристики
| Технические характеристики | |
| Параметр | Значение |
| Диапазон частот | от 10 МГц до 40 ГГц |
| Скорость переключения частоты (по списку) | 370 нс |
| Режимы свипирования | Норм., по списку, быстр. перестройка немодул. сигн. |
| Выходная мощность (мин.) | –130 дБм |
| Выходная мощность (макс., на 1 ГГц) | +10 дБм |
| Погрешность уровня мощности (на 1 ГГц) | ±1,5 дБ |
| Однополосный фазовый шум (на 1 ГГц; отстройка 20 кГц) | –144 дБн/Гц (отстройка 10 кГц) |
| Уровень гармоник (на 1 ГГц) | –50 дБн |
| Негармонические составляющие (на 1 ГГц) | –70 дБн |
| Модуляция | |
| Амплитудная модуляция (АМ): диапазон частот модуляции | от 0 до 10 МГц |
| Частотная модуляция (ЧМ): макс. девиация | Меньшее из значений: 5 % от частоты несущей или 600 МГц |
| Фазовая модуляция (ФМ): макс. девиация, норм. режим | Меньшее из значений: 5% × (частота несущей / частота модуляции), или 600 МГц / частота модуляции, или 12π |
| Импульсные характеристики | |
| Мин. длительность импульса | 10 нс |
| Широкополосная внутриимпульсная ЛЧМ | 10 % от частоты несущей |
| Функция дескрипторов импульсов (PDW) | Стандарт |
| Дополнительные характеристики | |
| Фазокогерентная перестройка частоты | Стандарт |
| Модуль вектора ошибки (LTE) | — |
| Относительный уровень мощности в соседнем канале (3GPP W-CDMA TM1 64 DPCH) | — |
| Полоса частот ВЧ-модуляции внутреннего генератора модулирующих сигналов | — |
| Полоса частот ВЧ-сигналов внешнего I/Q-модулятора | — |
| Память для воспроизведения сигнала | — |
| Режим генератора модулирующего сигнала | — |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
N5193A-520
|
Frequency Range, 10 MHz to 20 GHz
|
По запросу | ||
|
N5193A-540
|
Frequency Range, 10 MHz to 40 GHz
|
По запросу |
2
| Accessories |
|
N5193A-AXT
|
Hard transit case
|
По запросу | ||
|
N5193A-SSD
|
Additional removable solid state drive
|
По запросу | ||
|
1CM104A
|
Rack mount flange kit 132.6mm H (3U) - two flange brackets- Palette 2015
|
По запросу | ||
|
1CN107A
|
Handle kit 132.6mm H (3U) - two front handles- Palette 2015
|
По запросу | ||
|
1CP108A
|
Rack mount flange and handle kit 132.6mm H (3U) - two brackets and front handles- Palette 2015
|
По запросу | ||
|
1CN007A
|
Handle Kit 132.6mm H (3U) - Two Front Handles
|
По запросу | ||
|
1CP008A
|
Rackmount Flange and Handle Kit 132.6mm H (3U) - Two Brackets and Front Handles
|
По запросу | ||
|
34192A
|
3U Dual Flange Kit
|
По запросу | ||
|
1CC131A
|
LVDS cable, 1.5m length
|
По запросу | ||
|
1CC132A
|
BCD cable, 1.5m length
|
По запросу | ||
|
1CC133A
|
10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers
|
По запросу | ||
|
1CC150A
|
UXG SSD drive tray assembly with 512 GByte SSD
|
По запросу | ||
|
1CC145A
|
UXG SSD empty drive tray assembly, no SSD included
|
По запросу | ||
|
N5193AU-SSD
|
Additional Removable Solid-State Drive
|
По запросу |
16
| Return to service center warranty and service plan |
|
R-51B-001-3C
|
Extended Warranty - Return to Keysight - 3 years
|
По запросу | ||
|
R-51B-001-5C
|
Extended Warranty - Return to Keysight - 5 years
|
По запросу | ||
|
R-51B-001-7C
|
Extended Warranty - Return to Keysight - 7 years
|
По запросу | ||
|
R-51B-001-10C
|
Extended Warranty - Return to Keysight - 10 years
|
По запросу |
20
| Calibration service plan |
|
R-50C-011-3
|
Calibration Plan - Return to Keysight - 3 years
|
По запросу | ||
|
R-50C-011-5
|
Calibration Plan - Return to Keysight - 5 years
|
По запросу | ||
|
R-50C-011-7
|
Calibration Plan - Return to Keysight - 7 years
|
По запросу | ||
|
R-50C-011-10
|
Calibration Plan - Return to Keysight - 10 years
|
По запросу | ||
|
R-50C-016-3
|
Keysight Calibration + Uncertainties + Guardbanding - 3 years
|
По запросу | ||
|
R-50C-016-5
|
Keysight Calibration + Uncertainties + Guardbanding - 5 years
|
По запросу | ||
|
R-50C-066-3
|
Poverka Service - 3 Years (for use in Russia only)
|
По запросу | ||
|
R-50C-066-5
|
Poverka Service - 5 Years (for use in Russia only)
|
По запросу |
28
| Calibration Documentation |
|
N5193A-1A7
|
Calibration + Uncertainties + Guardbanding
|
По запросу | ||
|
N5193A-A6J
|
ANSI Z540-1-1994 Calibration
|
По запросу | ||
|
N5193A-UK6
|
Commercial Calibration Certificate with Test Data
|
По запросу |
31
| Connector Type |
|
N5193A-1ED
|
Type-N (f) RF Output Connector
|
По запросу |
32
| Connector Configuration |
|
N5193A-1EM
|
Move All Connectors to Rear Panel
|
По запросу |
33
| Analog Modulation |
|
N5193AU-UNT
|
AM, FM, Phase Modulation, LF Output, and Narrowband Chirp
|
По запросу | ||
|
N5193AU-WC1
|
Wideband Chirp
|
По запросу | ||
|
N5193A-UNT
|
AM, FM, Phase Modulation, LF Output, and Narrowband Chirp
|
По запросу | ||
|
N5193A-WC1
|
Wideband Chirp
|
По запросу |
37
| Spectral purity |
|
N5193A-EP1
|
Enhanced Phase Noise
|
По запросу |
38
| Pulse modulation |
|
N5193AU-PM1
|
Pulse Modulation
|
По запросу | ||
|
N5193AU-EP1
|
Enhanced phase noise
|
По запросу | ||
|
N5193A-PM1
|
Pulse Modulation
|
По запросу |
41
| Switching speed |
|
N5193A-SS4
|
180 ns PDW Update Rate (Normal or List Mode) or 370ns Latency (fast CW mode)
|
По запросу | ||
|
N5193AU-SS1
|
1 µs Switching Speed
|
По запросу | ||
|
N5193AU-SS4
|
180 ns PDW Update Rate (Normal or List Mode) or 370ns Latency (fast CW mode) 250 ns Switching Speed
|
По запросу | ||
|
N5193AU-1S4
|
Upgrade std speed to SS4, 540 units with prefix less than 5646, hardware + license
|
По запросу | ||
|
N5193AU-2S4
|
Upgrade SS1 to SS4, 540 units with prefix at or greater than 5646, or any 520 unit, license only
|
По запросу | ||
|
N5193AU-3S4
|
Upgrade SS1 to SS4, 540 units with prefix less than 5646, hardware + license
|
По запросу | ||
|
N5193AU-4S4
|
Upgrade SS2 to SS4, 540 units with prefix less than 5646, hardware + license
|
По запросу | ||
|
N5193A-SS1
|
1 µs Switching Speed
|
По запросу |
49
| Frequency Resolution |
|
N5193AU
|
Upgrades for UXG Agile Signal Generator - N5193A
|
По запросу | ||
|
N5193AU-FR1
|
0.001 Hz Frequency Resolution
|
По запросу | ||
|
N5193A-FR1
|
0.001 Hz Frequency Resolution
|
По запросу |
52
| Power |
|
N5193A-AT2
|
Add Mechanical + Solid-State Attenuator Assembly
|
По запросу |
53
| Auxiliary Control Interface |
|
N5193A-CC1
|
100-Pin I/O Interface (for Binary Input)
|
По запросу | ||
|
N5193A-CC2
|
50-Pin I/O Interface (for BCD Input)
|
По запросу | ||
|
N5193A-CC3
|
10 Gigabit Ethernet I/O Interface
|
По запросу | ||
|
N5193AU-CC1
|
100-pin I/O interface (for binary input)
|
По запросу | ||
|
N5193AU-CC2
|
50-pin I/O interface (for BCD input)
|
По запросу | ||
|
N5193AU-CC3
|
10 Gigabit Ethernet I/O Interface
|
По запросу |
59
| Power and Attenuation |
|
N5193AU-AT2
|
Add Mechanical + Solid-State Attenuator Assembly
|
По запросу | ||
|
N5193AU-R2C
|
Revision to current, core instrument firmware enhancements license
|
По запросу |
