Векторный генератор сигналов 100 кГц – 67 ГГц
Наличие: По запросуПо запросу По запросу По запросу

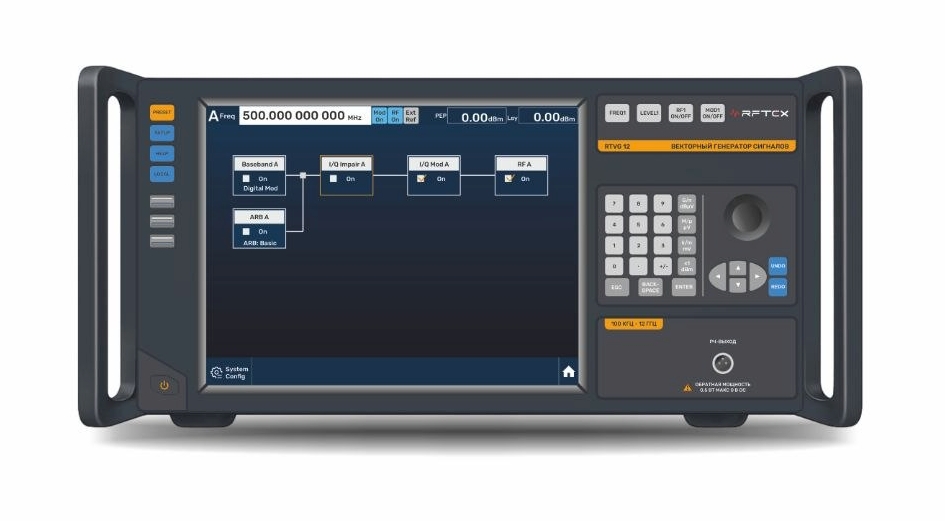

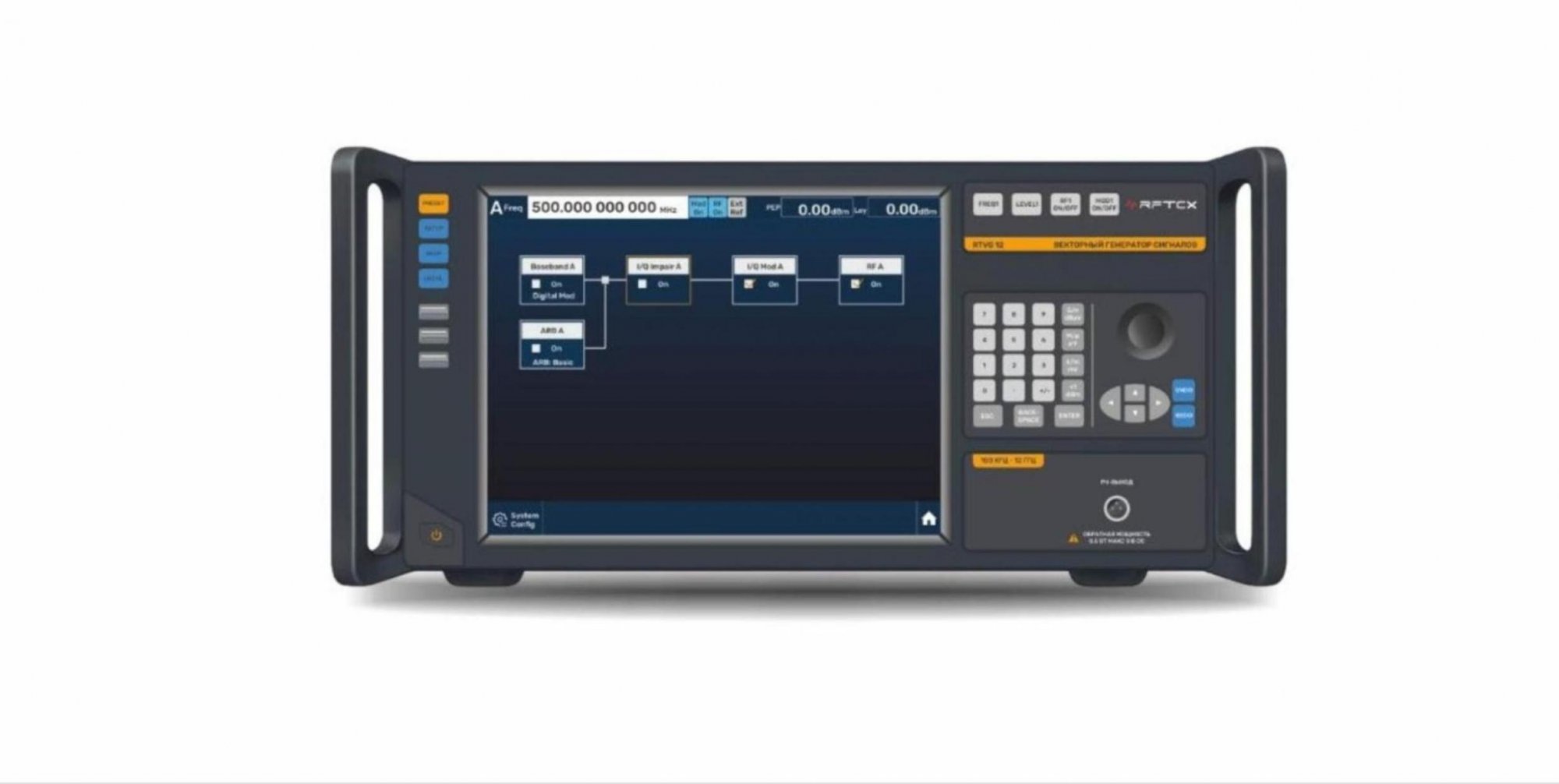

Генераторы сигналов Серия RTVG Подробнее
RFTEX — это бренд, предлагающий специализированное оборудование, в частности портативные устройства для записи и воспроизведения радиочастотных… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Векторные генераторы сигнала RFТЕХ имеют диапазон частотот от 100 кГц до 3/6/12/20/44/50/67 ГГц, диапазоном установки уровня выходной мощности от -120 до +15 дБм, ультра-низким уровнем собственных шумов и паразитных составляющих сигнала, внутренней полосой модуляции в реальном времени до 2 ГГц, внешним входом IQ модуляции, максимальной полосой модуляции до 2 ГГц, могут быть оснащены одним или двумя выходными портами. Поддерживают генерацию сигналов с различными видами модуляции.
- Диапазон частот: от 100 кГц до 3/6/12/20/44/50/67 ГГц
- Диапазон выходной мощности: от -120 дБм до +15 дБм
- Максимальная полоса пропускания внутренней полосы частот: 2 ГГц
- Максимальная полоса пропускания внешней модуляции основной полосы: 2 ГГц
- Поддержка цифровой модуляции
- Поддерживает многоканальные сигналы
- Поддерживает многоканальную цифровую модуляцию
- Поддерживает импульсный радар
- Поддерживает радиолокационные станции с непрерывной волной
- Поддержка гауссового шума
- Поддержка сигналов с переключением частоты
- Сверхнизкий фазовый шум и паразитные излучения
Свернуть
Развернуть
Основные возможности и технические характеристики
Векторные генераторы сигнала RFТЕХ имеют диапазон частотот от 100 кГц до 3/6/12/20/44/50/67 ГГц, диапазоном установки уровня выходной мощности от -120 до +15 дБм, ультра-низким уровнем собственных шумов и паразитных составляющих сигнала, внутренней полосой модуляции в реальном времени до 2 ГГц, внешним входом IQ модуляции, максимальной полосой модуляции до 2 ГГц, могут быть оснащены одним или двумя выходными портами. Поддерживают генерацию сигналов с различными видами модуляции.
- Диапазон частот: от 100 кГц до 3/6/12/20/44/50/67 ГГц
- Диапазон выходной мощности: от -120 дБм до +15 дБм
- Максимальная полоса пропускания внутренней полосы частот: 2 ГГц
- Максимальная полоса пропускания внешней модуляции основной полосы: 2 ГГц
- Поддержка цифровой модуляции
- Поддерживает многоканальные сигналы
- Поддерживает многоканальную цифровую модуляцию
- Поддерживает импульсный радар
- Поддерживает радиолокационные станции с непрерывной волной
- Поддержка гауссового шума
- Поддержка сигналов с переключением частоты
- Сверхнизкий фазовый шум и паразитные излучения
Свернуть
Развернуть
Комплектация
- РЧ-генератор сигналов (выбранная модель)
- Кабель питания
- Руководство по эксплуатации
Свернуть
Развернуть
Комплектация
- РЧ-генератор сигналов (выбранная модель)
- Кабель питания
- Руководство по эксплуатации
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
| Диапазон рабочих частот |
Зависит от модели: RTVG 03 — 100 кГц ~ 3 ГГц RTVG 06 — 100 кГц ~ 6 ГГц RTVG 12 / RTVG 12-2 — 100 кГц ~ 12 ГГц RTVG 20 / RTVG 20-2 — 100 кГц ~ 20 ГГц RTVG 44 / RTVG 44-2 — 100 кГц ~ 44 ГГц RTVG 50 — 100 кГц ~ 50 ГГц RTVG 67 — 100 кГц ~ 67 ГГц |
| Дискретность установки частоты | 0,001 Гц |
| Частота опорного генератора | 10 МГц |
| Время переключения | ≤ 20 мс |
| Пределы допускаемой относительной погрешности установки частоты в день | ±5 × 10-10 (после 30 дней подключенного электропитания) |
| Номинальное значение частоты внутреннего опорного генератора | 10 МГц |
| Номинальное значение частоты внешнего опорного генератора | 10 МГц |
| Стабильность частоты внутреннего опорного генератора | ±2 × 10-8 (от 0 до 50 °С) |
| Уровень сигнала внутреннего опорного генератора | 10 ± 3 дБм |
| Уровень сигнала внешнего опорного генератора | 5 ± 3 дБм |
| Диапазон установки фазы | от 0 до 360° |
| Дискретность установки фазы | 0,1° |
| Диапазон установки задержки сигнала | от 0 до 100 мкс |
| Задержка на установку значения сдвига сигнала | 1/DL (где DL — тактовый цикл данных) |
| Время переключения частоты | не более 5 нс |
| Минимальная длительность импульса |
50 нс; 20 нс с опцией RTVG-P002 |
| Период следования импульсов |
100 нс – 10 с; 40 нс – 10 с с опцией RTVG-P002 |
| Длительность фронтов импульса | не более 10 нс |
| Максимальная полоса модуляции (опция) | 200 / 500 / 1000 / 2000 МГц |
| Объём памяти |
512 М выборок (базовая версия) 1 Г выборок или 2 Г выборок (опция) |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
RTVG 03
|
Одноканальный векторный генератор сигналов 3 GHz
|
По запросу | ||
|
RTVG 06
|
Одноканальный 6 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 12
|
Одноканальный 12 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 12-2
|
Двухканальный 12 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 20
|
Одноканальный 20 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 20-2
|
Двухканальный 20 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 30
|
Одноканальный 30 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 30-2
|
Двухканальный 30 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 44
|
Одноканальный 44 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 44-2
|
Двухканальный 44 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 50
|
Одноканальный 50 ГГц векторный генератор сигналов
|
По запросу | ||
|
RTVG 67
|
Одноканальный 67 ГГц векторный генератор сигналов
|
По запросу |
12
| Опции |
|
RTVG-M001
|
Функция модуляции сигналами произвольной формы
|
По запросу | ||
|
RTVG-M002
|
Функция многотоновой модуляции
|
По запросу | ||
|
RTVG-M003
|
Функция ИКМ
|
По запросу | ||
|
RTVG-M004
|
Функция генерации АБГШ
|
По запросу | ||
|
RTVG -M005
|
Функция генерации сигналов с множественной несущей
|
По запросу | ||
|
RTVG -M006
|
Функция ППРЧ
|
По запросу | ||
|
RTVG -M007
|
Функция аналоговой модуляции
|
По запросу | ||
|
RTVG -M009
|
Функция воспроизведения последовательностей из файла
|
По запросу | ||
|
RTVG -P001
|
Функция импульсной модуляции
|
По запросу | ||
|
RTVG -P002
|
Функция модуляции узким импульсом
|
По запросу | ||
|
RTVG-S001
|
Функция свипирования по мощности
|
По запросу | ||
|
RTVG-PN002
|
Ультранизкий фазовый шум
|
По запросу | ||
|
RTVG-BB500
|
Полоса модуляции 500 МГц
|
По запросу | ||
|
RTVG-BB1000
|
Полоса модуляции 1 ГГц
|
По запросу | ||
|
RTVG-BB2000
|
Полоса модуляции 2 ГГц
|
По запросу | ||
|
RTVG-2GSA
|
Встроенная память 2 Гвыборки
|
По запросу | ||
|
RTVG-EIQ
|
Внешние входы IQ
|
По запросу | ||
|
RTVG-C001
|
Функция когерентного расширения
|
По запросу |
