Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: 889B

Измеритель LCR 100/120 Гц, 1/10/100/200 кГц/тестер компонентов

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Измерители LCR 889B Подробнее

Американская компания B&K Preсision была основана в 1951 году в штате Калифорния. За более чем 60-летнюю историю компания получила прекрасную репутацию в конструировании и производстве надежных и доступных измерительных приборов. Продукция B&K Preсision используется во множестве различных сфер, включая конструкторские и исследовательские работы, разработку новых видов продуктов,… подробнее

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

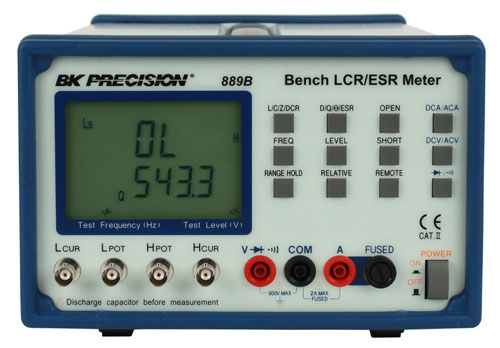

The B&K Precision Model 889B Synthesized LCR/ESR Meter with Component Tester is a high accuracy test instrument used for measuring inductors, capacitors and resistors with a basic accuracy of 0.1%. Also, with the built-in functions of DC/AC Voltage measurements and Diode/Audible Continuity checks, the Model 889B can not only help engineers and students to understand the characteristic of electronics components but also being an essential tool on any service bench.

Features:

Measurement parameters: ACV, DCV, Z, L, C, DCR, ESR, D, Q, and θ

LCR test conditions: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz, 200 kHz , 1 Vrms, 0.25 Vrms, 0.05 Vrms, 1 VDC (DCR mode only)

Measures DCV to 600 V and ACV to 600 Vrms @ 40 ~ 1 kHz

Measures DCA to 2 A and ACA to 2 Arms @ 40 ~ 1 kHz

0.1% basic accuracy

Diode and continuity measurements

Dual LCD display

BNC to Kelvin Clip probe included

USB (Virtual COM) Interface

Свернуть Развернуть

Комплектация

Руководство по эксплуатации

Пробник Кельвина

Шнур питания

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
55127-13	Измерители RLC	BK Precision 875B, 878B, 879B, 885, 886, 889B	Фирма "B&K Precision Corp.", США	04.10.2018

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
55127-13	Измерители RLC	BK Precision 875B, 878B, 879B, 885, 886, 889B	Фирма "B&K Precision Corp.", США	04.10.2018

Характеристики

Загрузить технические характеристики

Specifications	889B
Test Frequencies	100Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz, 200 kHz
Frequency Accuracy	±0.1%
Test Levels	1 Vrms, 0.25 Vrms, 0.05 Vrms, 1 Vdc (for DCR)
Level Accuracy	±10%
Output Impedance	100 Ω, ±5%
Measurement Range
	Frequency	Maximum	Minimum	Best Resolution
Impedance (Z)	DCR	20 MΩ	0.1 Ω	0.001
	100 Hz	20 MΩ	0.1 Ω	0.001
	120 Hz	20 MΩ	0.1 Ω	0.001
	1 kHz	20 MΩ	0.1 Ω	0.001
	10 kHz	20 MΩ	0.1 Ω	0.001
	100 kHz	10 MΩ	0.1 Ω	0.001
	200 kHz 1	10 MΩ	0.1 Ω	0.001
Capacitance ( С )	Frequency	Maximum	Minimum	Best Resolution
	100 Hz	15.91 mF	79.57 pF	0.001
	120 Hz	13.26 mF	66.31 pF	0.001
	1 kHz	1.591 mF	7.957 pF	0.001
	10 kHz	159.1 µF	0.795 pF	0.001
	100 kHz	15.91 µF	0.159 pF	0.001
	200 kHz	7.957 µF	0.079 pF	0.001
Inductance (L)	Frequency	Maximum	Minimum	Best Resolution
	100 Hz	31.83 kH	159.1 µH	0.001
	120 Hz	26.52 kH	132.6 µH	0.001
	1 kHz	3.183 kH	15.91 µH	0.001
	10 kHz	318.3 H	1.591 µH	0.001
	100 kHz	31.83 H	0.159 µH	0.001
	200 kHz	15.91 H	0.079 µH	0.001
General
Operating Temperature	32˚ to 104˚F (0˚ to 40˚C)
Storage Temperature	-4˚ to 158˚F (-20˚ to 70˚C)
Relative Humidity	up to 85%
AC Input	110 V/220 V AC, 60/50 Hz
Dimensions (LxWxH)	11.8 x 8.7 x 5.9" (300 x 220 x 150 mm)
Weight	10 lbs (4.5 kg)
Three-Year Warranty
Included Accessories	Kelvin probe, DMM test leads, and power cord

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

889B

Измеритель LCR 100/120 Гц, 1/10/100/200 кГц/тестер компонентов

По запросу

- шт +

Accessories & Options

Model TL 889A	Kelvin Clip to four BNC Lead	По запросу	- шт +
Model TL89F1	Bench LCR Meter Test Fixture (Test fixture for convenient testing of axial and radial leaded type components.)	По запросу	- шт +
Model TL89S1	Bench LCR Meter SMD Test Fixture (Test fixture for measuring small surface-mount devices (SMD))	По запросу	- шт +
