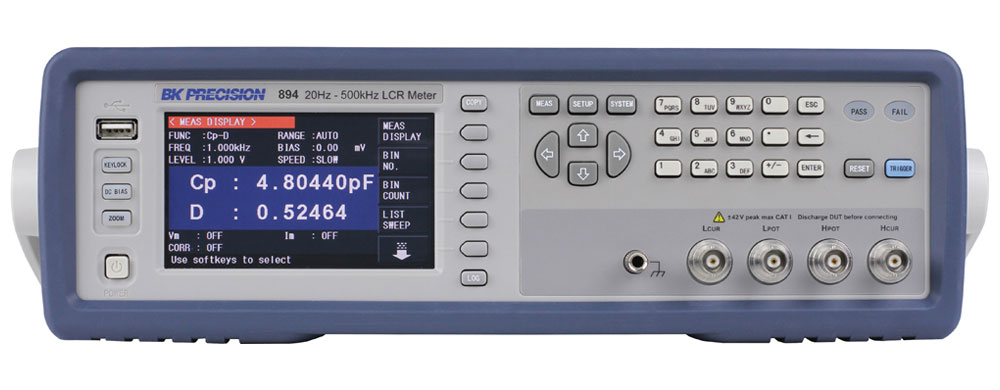

Настольный LCR-измеритель 500 кГц 5 мВ - 2 В СКЗ, до 3 А, базовая погрешность 0,05%

894
Для увеличения картинки наведите мышкой
894894894894
894894894894
НаличиеПо запросу
По запросу
По запросу
По запросу
Измерители LCR 894 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

The 894 and 895 are high accuracy LCR meters capable of measuring inductance, capacitance, and resistance of components and materials at DC or from 20 Hz to 500 kHz or 1 MHz respectively. These LCR meters provide flexible AC and DC test signal configuration. AC test signal voltage is variable from 5 mVrms to 2 Vrms, the AC current is adjustable up to 66.7 mArms, depending on the AC impedance selected, and a DC bias signal can be added. The vivid 4.3-inch TFT LCD offers a clear view of all measured and setting values along with BIN sorting comparator results and a handy Zoom feature that enlarges the measured values to full screen. With a basic accuracy of 0.05%, auto level control (ALC), open / short / load correction and cable length compensation, these meter are perfect tools for R&D, manufacturing and quality control applications.

Features & Benefits

  • AC test signal voltage adjustable up to 2 Vrms
  • 3 AC current ranges, selectable via 30 ohm, 50 ohm or 100 ohm internal AC impedance. The 30 ohm setting provides up to 66.7 mArms of drive current, sufficient for larger inductors and transformers.
  • Built-in DC bias source adjustable from -5V to +5V / -50 mA to +50 mA
  • Fast measurement speed up to 13 ms/reading to increase manufacturing throughput
  • 201-point programmable list sweep function providing ability to sweep frequency, AC and DC bias voltage/current levels
  • Auto-level control to maintain the measurement signal applied to the DUT at a constant level
  • Test signal voltage and current monitoring
  • BIN comparator function to sort components in up to 10 bin locations
  • 1 m and 2 m cable compensation
  • 4-terminal fixture and Kelvin clip test leads included
  • Transformer test function with optional transformer test fixture TL89T1
  • Versatile trigger functionality (internal, external, bus and manual)
  • Standard USB, RS232, LAN, and GPIB (895 only) interface for remote control using SCPI commands

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    The 894 and 895 are high accuracy LCR meters capable of measuring inductance, capacitance, and resistance of components and materials at DC or from 20 Hz to 500 kHz or 1 MHz respectively. These LCR meters provide flexible AC and DC test signal configuration. AC test signal voltage is variable from 5 mVrms to 2 Vrms, the AC current is adjustable up to 66.7 mArms, depending on the AC impedance selected, and a DC bias signal can be added. The vivid 4.3-inch TFT LCD offers a clear view of all measured and setting values along with BIN sorting comparator results and a handy Zoom feature that enlarges the measured values to full screen. With a basic accuracy of 0.05%, auto level control (ALC), open / short / load correction and cable length compensation, these meter are perfect tools for R&D, manufacturing and quality control applications.

    Features & Benefits

  • AC test signal voltage adjustable up to 2 Vrms
  • 3 AC current ranges, selectable via 30 ohm, 50 ohm or 100 ohm internal AC impedance. The 30 ohm setting provides up to 66.7 mArms of drive current, sufficient for larger inductors and transformers.
  • Built-in DC bias source adjustable from -5V to +5V / -50 mA to +50 mA
  • Fast measurement speed up to 13 ms/reading to increase manufacturing throughput
  • 201-point programmable list sweep function providing ability to sweep frequency, AC and DC bias voltage/current levels
  • Auto-level control to maintain the measurement signal applied to the DUT at a constant level
  • Test signal voltage and current monitoring
  • BIN comparator function to sort components in up to 10 bin locations
  • 1 m and 2 m cable compensation
  • 4-terminal fixture and Kelvin clip test leads included
  • Transformer test function with optional transformer test fixture TL89T1
  • Versatile trigger functionality (internal, external, bus and manual)
  • Standard USB, RS232, LAN, and GPIB (895 only) interface for remote control using SCPI commands

  • Шнур питания
  • 4-терминальные тестовые зажимы Кельвина
  • 4-терминальная тестовая оснастка
  • КЗ линия
  • Заводской сертификат калибровки
  • Тестовый заводской отчет

  • Шнур питания
  • 4-терминальные тестовые зажимы Кельвина
  • 4-терминальная тестовая оснастка
  • КЗ линия
  • Заводской сертификат калибровки
  • Тестовый заводской отчет

  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    • Обзор серии RLC-метров 894 / 895
    Характеристики
    Загрузить технические характеристики

    Модель 894 895
    Тестовая частота 20 Гц-500 кГц 20 Гц - 1 МГц
    Минимальное разрешение 0,01 Гц
    Погрешность установки частоты ±0.01%
    Параметры тестовых сигналов
    Автоматически контроль уровня выключен (ALC OFF)
    погрешность установки величины напряжения 10% х установленной величины напряжения ± 2 мВ
    Напряжение уровень (скр) разрешение (скр)
    5 мВ - 100 мв 100 мкВ
    100 мВ - 1 В 1 мВ
    1 В - 2 В 10 мВ
    Погрешность установки величины тока 10% х установленной величины тока ± 10 мкА
    Ток уровень (скр) импеданс
    166,7 мкА - 66,7 мА 30 Ω
    100,0 мкА - 40,0 мА 50 Ω
    50,0 мкА - 20,0 мА 100 Ω
    Автоматически контроль уровня выключен (ALC OFF)
    Напряжение уровень (скр) Погрешность установки
    10 мВ - 1 В 6% х установленное значение ± 2 мВ6% х установленное значение ± 2 мВ
    ток уровень (скр) Погрешность установки
    100 мкА - 10 мА 6% х установленное значение ± 10 мкА6% х установленное значение ± 10 мкА
    Смешение по постоянному значению
    Напряжение значение Точность   разрешение
    от -5 В до +5 В 1% х значение ± 5 мВ1% х значение ± 5 мВ   0,01 мВ
    Ток значение Точность   разрешение
    от -50 мА до +50 мА 1% х значение ± 50 мкА1% х значение ± 50 мкА   0,1 мкВ
    Измерения
    Измеряемые параметры L, C, R, G, X, Z, Y, B, ϴ, Q, D, DCR
    Параметры измерения трансформаторов L2A, L2B, N, 1/N, M
    Основная погрешность 0.05 %
    Выходное сопротивление (± 2%) 30 Ω, 50 Ω, 100 Ω
    Типичное время измерения (≥10 кГц) (исключая времени обновления дисплея) Быстрое среднее   Медленное
    13 мс / измерение 67 мс / измерение   187 мс / измерение
    эквивалентная схема последовательная, параллельная
    Диапазон Auto, Hold
    Усреднение 1-255 измерений
    Корректирующая функция ХХ, КЗ и нагрузка
    Компенсация длины кабеля 0, 1, 2 м
    Математическая операция Прямое, ∆АБС, ∆%
    Режим триггера внутренний, внешний, настраиваемый, BUS
    Задержка установки времени от триггера до старта разрешение
    от 0 до 60 с 1 мс
    Компаратор (сортировка БИН) 10-bin сортировка, первичные BIN1-BIN9 и OUT, вторичный AUX
    Bin счетчик: 0 to 999,999
    Индикация PASS/FAIL через LED передней панели или сигнал интерфейса обработчика
    Список развертки 201 точек развертки: частота развертки, сигнал переменного напряжения, сигнал переменного тока, постоянного напряжения смещения тестового сигнала и тестового сигнала тока смещения
    Параметры измерения: первичные и вторичные
    Режимы свипирования: линейный или логарифмический
    Режим пуска: последовательный и шаг
    Компаратор: Одна пара нижнего и верхнего пределов для первичного или вторичного параметра (выбирается пользователем)
    внутренняя память сохранение/ вызов 40 установок
    Параметры внешние
    Внешняя память USB Сохранение/вызов настроек, screenshot`ов, измерений и данные развертки
    Удаленный интерфейс USB (USBTMC или virtual COM), RS232, LAN, GPIB (только 895)
    Интерфейс обработки 36-pin разъем
    Рабочая температура От 0˚ до 40˚C
    Температура хранения от -20˚ до 70˚C
    Относительная влажность До 80%
    Линия питания 110 В/220В VAC ±10%, 47/63 Гц
    энергопотребление не более 80 ВА
    Дисплей 4.3” TFT цветной дисплей
    Размеры (ДxШxВ)  без рамки: 280 мм × 88 мм × 370 мм  (11.02“ x 3.46” x 14.56”);
     с рамкой: 369 мм × 108 мм × 408 мм (14.52” x 4.25” x 16.06”)
    Вес 5 кг
    безопасность EN61010-1:2001, EU Low Voltage Directive 2006/95/EC
    Электромагнитная совместимость Meets EMC Directive 2004/108/EC, EN61326-1:2006
    Трехлетняя Гарантия
    стандартные принадлежности Штур питания, 4-проводной зажим теста Кельвина, 4-терминальное приспособление, перемычка, сертификат калибрации, отчет о тестировании
    дополнительные принадлежности Приспособление испытания трансформатора TL89T1
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    894
    Настольный LCR-измеритель 500 кГц 5 мВ - 2 В СКЗ, до 3 А, базовая погрешность 0,05%
    По запросу
    - шт +
    Accessories & Options
    Model TL89F1
    Bench LCR Meter Test Fixture
    По запросу
    - шт +
    Model TL89F2
    Component Test Fixture
    По запросу
    - шт +
    Model TL89K1
    Kelvin Clip Test Fixture
    По запросу
    - шт +
    Model TL89S1
    Bench LCR Meter SMD Test Fixture
    По запросу
    - шт +
    Model TL89T1
    Transformer Test Fixture
    По запросу
    - шт +
    Model TLBSB
    Shorting Bar
    По запросу
    - шт +
