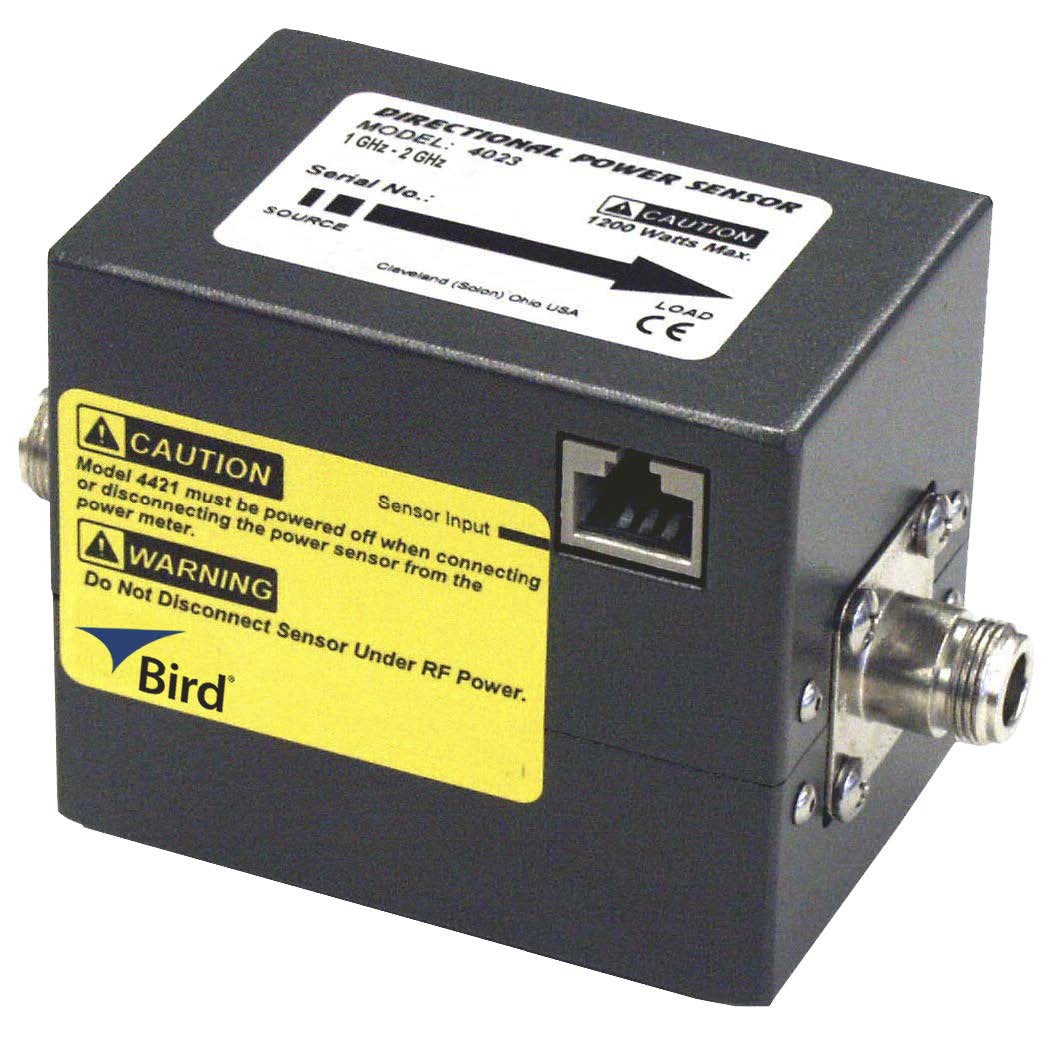

Бюджетные РЧ измерители мощности направленного типа 100 кГц - 3 ГГц,300 мВт - 10 кВт

4020
Для увеличения картинки наведите мышкой
40204020
40204020

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители мощности 4020 Подробнее




Американская компания Bird® - лидер в области радиочастотных продуктов и услуг. Компания была основана в 1942 году. Дж. Рэймонд Бердом.
Основной принцип, которым руководствуется компания при разработке и изготовлении продукции – возможность непрерывного использования продукции в течение многих лет. Приверженность Bird качественной и надежной продукции демонстрируется значительным количеством моделей радиочастотных ваттметров, которые работают спустя многие годы после их производства.

Компания Bird является ведущим в отрасли поставщиком радиочастотных… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

RF Directional Thruline Power Sensor

4020 Series

  • Cost-effective solution for maintaining critical RF systems.
  • Only 5 models are required to cover the frequency range of 1.8 MHz to 3 GHz and power range from 300 mW - 10 kW.
  • Full-Scale Accuracy ±3% for applications requiring accurate forward and reflected power measurement.
  • Direct plug-in operation with industry-standard Bird® 4421Multifunction Power Meter.
  • Low insertion loss.

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    RF Directional Thruline Power Sensor

    4020 Series

  • Cost-effective solution for maintaining critical RF systems.
  • Only 5 models are required to cover the frequency range of 1.8 MHz to 3 GHz and power range from 300 mW - 10 kW.
  • Full-Scale Accuracy ±3% for applications requiring accurate forward and reflected power measurement.
  • Direct plug-in operation with industry-standard Bird® 4421Multifunction Power Meter.
  • Low insertion loss.

  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Характеристики
    Загрузить технические характеристики

    SPECIFICATION
    Frequency Range 4021 1.8-32 MHz
    4022 25 MHz-1 GHz
    4023A3G 800-3000 MHz
    4024 1.5-32 MHz
    4025 100 kHz-2.5 MHz
    Power Input 4021 300 mW to 1 kW (1.2 kW max.)
    4022 300 mW to 1 kW (1.2 kW max.)
    4023A3G 300 mW to 200 W
    4024 3 W to 10 kW (12 kW max.)
    4025 3 W to 10 kW (12 kW max.)
    Impedance 50 Ohms
    Accuracy, Fwd ± 3% of reading from rated Max to rated Min.
    VSWR Measurement 1.00 to 2.00 (40.0 to 9.5 dB Return Loss)
    Range
    Directivity, Min. 4021 30 dB
    4022 30 dB
    4023A3G 28 dB
    4024 28 dB, 1.5-2.5 and 25-32 MHz, 30 dB, 2.5-25 MHz
    4025 28 dB, 100-125 kHz 30 dB,125-2500 kHz
    Insertion Loss Max. (with female"N" connectors) 4021 0.05 dB
    4022 0.05 dB, 25-512 MHz, 0.13 dB, 512 MHz-1 GHz
    4023A3G 0.15 dB
    4024 0.05 dB
    4025 0.05 dB
    VSWR, Max. 4021 1.05:1
    4022 1.05:1,25-512 MHz, 1.10:1,512 MHz-1 GHz
    4023A3G 1.10:1
    4024 1.05:1
    4025 1.05:1
    Sampling Rate Nominal 2 readings per second
    POWER REQUIREMENTS
    External DC 12 VDC, supplied from Bird 4421 Power Meter
    PHYSICAL SPECIFICATIONS
    Dimensions 5.2” L x 2.5” W x 3.25” H (137 x 64 x 83 mm)
    Weight 1lb., 11oz. (0.8 kg)
    Connectors N (F) standard, other customer specified from QC list appropriate for frequency and power.
    ENVIRONMENTAL SPECIFICATIONS
    Operating Temperature 0 to 50°C (32 to 122 °F)
    Storage Temperature -20 to 70°C (-4 to +158 °F)
    Humidity 95% maximum (non-condensing)
    Altitude Up to 10,000 feet (3,048 m)
    Emissions EN-55011, 1991, Class B
    General EMC Designed to carry CE mark
    Immunity EN-50082-1, 1995
    Safety EN-61010, 1993 in accordance with Council Directives 73/23/EEC and 93/68/EEC
    Calibration Cycle Nominal 1 year

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    4021
    Измеритель мощности направленного типа 1,8 МГц - 32 МГц, 300 мВт - 1 кВт
    По запросу
    - шт +
    4022
    Измеритель мощности направленного типа 25 МГц - 1 ГГц, 300 мВт - 1 кВт
    По запросу
    - шт +
    4023A3G
    Измеритель мощности направленного типа 800 МГц - 3000 МГц, 300 мВт - 200 Вт
    По запросу
    - шт +
    4024
    Измеритель мощности направленного типа 1,5 МГц - 32 МГц, 3 Вт - 10 кВт
    По запросу
    - шт +
    4025
    Измеритель мощности направленного типа 100 кГц - 2,5 МГц, 3 Вт - 10 кВт
    По запросу
    - шт +
    Индикаторный блок
    4421A-10-00-0
    Одноканальный индикаторный блок измерителя мощности, совместим с измерителями мощности направленного типа серии 4020, 4027 и 4028
    По запросу
    - шт +
    4421A-20-00-0
    Двухканальный индикаторный блок измерителя мощности, совместим с измерителями мощности направленного типа серии 4020, 4027 и 4028
    По запросу
    - шт +
    4421A-10-11-0
    Одноканальный индикаторный блок измерителя мощности, интерфейс RS-232, совместим с измерителями мощности направленного типа серии 4020, 4027 и 4028
    По запросу
    - шт +
    4421A-20-11-0
    Двухканальный индикаторный блок измерителя мощности, интерфейс RS-232, совместим с измерителями мощности направленного типа серии 4020, 4027 и 4028
    По запросу
    - шт +
    Модуль связи для работы ПК
    4421B540-2
    Интерфейсный модуль для работы измерителей мощности направленного типа 4020, 4027 серии, 4028 серии от ПК
    По запросу
    - шт +
