Направленные измерители мощности, сменяемые элементы мощности 2 МГц - 1 ГГц, 125 мВт - 1 кВт

5010B
Для увеличения картинки наведите мышкой
5010B5010B5010B
5010B5010B5010B

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители мощности 5010B Подробнее






Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

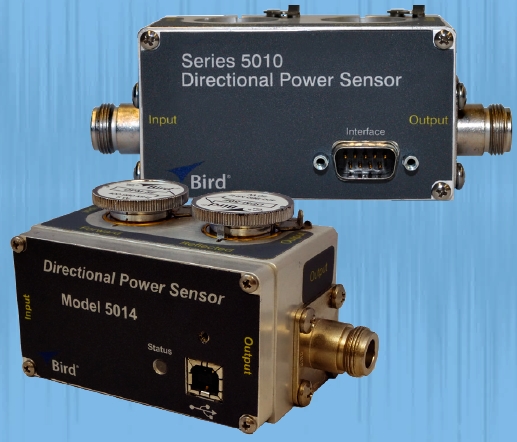

Датчик направленной мощности

5010B, 5014

 Датчик направленной мощности Bird (DPS) является сегодня самым гибким радиочастотным датчиком на рынке. С этим двух-гнездовым датчиком Thruline® вы имеете возможность выбора из широкого спектра элементов Bird, чтобы подстроить устройство к вашим потребностям в широком диапазоне частот и уровней мощности. Кроме того, можно выбирать различные сменные входные и выходные радиочастотные разъемы для полевых условий из десятков типов, включая (N, BNC, HN, 7/16 DIN). Управляйте своим датчиком с помощью нашего нового наладонного дисплея 5000-XT, работающего в паре с компьютером, оснащенным нашим совместимым с операционной системой Windows программным инструментом VPM3, или с нашим п риложением RF Meter для операционной системы Андроид.
   Датчик DPS измеряет истинную среднюю мощность и/или пиковую мощность с исключительной точностью, которая соответствует стандартам Национального института стандартов и технологий (NIST). Это также очень экономичный прибор для измерения радиочастотной мощности, предлагающий надежные результаты за сотни, а не за тысячи долларов.

ПРОБЛЕМЫ • РЕШЕНИЯ

Есть необходимость в бездействии устройства.

  • Проводите мониторинг и выполняйте техническое обслуживание для мониторинга, пока тестируемое устройство находится в эксплуатации.
  • Для устранения неполадок в системе измеряйте прямую и отраженную мощность.


  • Перерасход финансовых средств на ненужную функциональность.

  • Сменные чувствительные элементы датчиков.
  • USB-подключение, когда измеритель не требуется.
  • Бесплатное программное обеспечение Virtual Power Meter (VPM3).


  • Различные уровни технических навыков при работе в полевых условиях

  • Автоматическая настройка датчика при использовании измерителя 5000-XT.


  • Необходимость большей уверенности в измерениях.

  • Калибровка в полевых условиях не требуется.
  • Калибровка, соответствующая стандартам организации NIST.

  • ПРИМЕНЕНИЯ

    Датчик DPS измеряет: истинную среднюю мощность, пиковую мощность.

    Выполняемые измерения: стандартные элементы; истинная средняя прямая мощность, истинная средняя отраженная мощность, элементы для определения пиков; пиковая прямая мощность.

    Выполняемые расчеты: коэффициент стоячей волны напряжения (КСВН), возвратные потери, коэффициент отражения.


    Свернуть Развернуть
    Основные возможности и технические характеристики

    Датчик направленной мощности

    5010B, 5014

     Датчик направленной мощности Bird (DPS) является сегодня самым гибким радиочастотным датчиком на рынке. С этим двух-гнездовым датчиком Thruline® вы имеете возможность выбора из широкого спектра элементов Bird, чтобы подстроить устройство к вашим потребностям в широком диапазоне частот и уровней мощности. Кроме того, можно выбирать различные сменные входные и выходные радиочастотные разъемы для полевых условий из десятков типов, включая (N, BNC, HN, 7/16 DIN). Управляйте своим датчиком с помощью нашего нового наладонного дисплея 5000-XT, работающего в паре с компьютером, оснащенным нашим совместимым с операционной системой Windows программным инструментом VPM3, или с нашим п риложением RF Meter для операционной системы Андроид.
       Датчик DPS измеряет истинную среднюю мощность и/или пиковую мощность с исключительной точностью, которая соответствует стандартам Национального института стандартов и технологий (NIST). Это также очень экономичный прибор для измерения радиочастотной мощности, предлагающий надежные результаты за сотни, а не за тысячи долларов.

    ПРОБЛЕМЫ • РЕШЕНИЯ

    Есть необходимость в бездействии устройства.

  • Проводите мониторинг и выполняйте техническое обслуживание для мониторинга, пока тестируемое устройство находится в эксплуатации.
  • Для устранения неполадок в системе измеряйте прямую и отраженную мощность.


  • Перерасход финансовых средств на ненужную функциональность.

  • Сменные чувствительные элементы датчиков.
  • USB-подключение, когда измеритель не требуется.
  • Бесплатное программное обеспечение Virtual Power Meter (VPM3).


  • Различные уровни технических навыков при работе в полевых условиях

  • Автоматическая настройка датчика при использовании измерителя 5000-XT.


  • Необходимость большей уверенности в измерениях.

  • Калибровка в полевых условиях не требуется.
  • Калибровка, соответствующая стандартам организации NIST.

  • ПРИМЕНЕНИЯ

    Датчик DPS измеряет: истинную среднюю мощность, пиковую мощность.

    Выполняемые измерения: стандартные элементы; истинная средняя прямая мощность, истинная средняя отраженная мощность, элементы для определения пиков; пиковая прямая мощность.

    Выполняемые расчеты: коэффициент стоячей волны напряжения (КСВН), возвратные потери, коэффициент отражения.


    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Характеристики
    Загрузить технические характеристики

    СПЕЦИФИКАЦИЯ ДАТЧИКА DPS
    В зависимости от элемента, от 2 МГц Диапазон частот до 1000 МГц
    Диапазон мощности В зависимости от элемента, весь измерительный диапазон от 125 мкВт до 1 кВт
    Импеданс 50 Ом
    Соотношение пиковое значение/среднее значение 10 дБ максимум с элементами DPM (системы резервного копирования)
    Точность Истинная средняя мощность, ± 5% от показаний (от 15 °C до 35°C), ± 7% от показаний (от -10 °C до 50°C), пиковая мощность, ±8% от полной шкалы
    Вносимый КСВН (коэффициент стоячей волны напряжения) 1,05:1 от 0,45 до 1000 МГц (с соединителями N-типа)
    Время стабилизации переходного процесса <2,5 секунд
    Соединитель(и) Тип QC. Обычно поставляется N-типа , типа «розетка»
    Источник электропитания От главного прибора через соединительный кабель
    Интерфейс(ы) 5010B 5014 DB9 (Собственная конфигурация) USB 1.1 Тип B
    Вес 1,12 фунт (0,51 кг)
    Размеры В x Ш x Г [дюймы (мм)] 2,3" Высота x 2,1" Ширина x 3,5" Глубина (58 мм x 53мм x 89 мм), включая соединители
    Коэффициент направленного действия Типовое значение 30 дб (точное значение зависит от выбранного элемента)
    Влажность, максимум 95% максимум (без конденсации)
    Параметры ширины импульса >100 МГц 800 нс минимум;
    26-99 МГц 1,5 мкс минимум;
    2-25 МГц 15 мкс минимум;
    Пиковая частота импульсов Минимум 15 импульсов/сек
    Коэффициент заполнения импульсов 1 x 10-4 минимум
    Динамический диапазон 16 дБ
    Рабочая температура [°C (°F)] от -10 до +50 (от 14° до 122°)
    Температура хранения [°C (°F)] от -40 до +75 (от -40° до 167°)
    АКСЕССУАРЫ
    5A2653-6L2 USB-кабель с защелкиванием 6’
    5A2653-10 Кабель USB 10’
    5A2264-09-MF-10  Кабель DB9 10’
    РУКОВОДСТВО ПО ВЫБОРУ ЭЛЕМЕНТА
    Диапазон частоты Диапазон прямой мощности Диапазон отраженной мощности Прямой элемент Отраженный элемент
    2-30 МГц 1.25 - 50 Вт
    12.5 - 500 Вт
    125 мкВт - 5 Вт 1.25 - 50 Вт DPM-50H DPM-500H DPM-5H DPM-50H
    25-60 МГц 1.25 - 50 Вт
    12.5 - 500 Вт
    125 мкВт - 5 Вт 1.25 - 50 Вт DPM-50A DPM-500A DPM-5A DPM-50A
    50-125 МГц 1.25 - 50 Вт
    12.5 - 500 Вт
    25 - 1.0 кВт
    125 мкВт - 5 Вт 1.25 - 50 Вт 25 - 100 Вт DPM-50B DPM-500B DPM-1000B DPM-5B DPM-50B DPM-100B
    100-250 МГц 1.25 - 50 Вт
    12.5 - 500 Вт
    62.5 - 2.5 кВт
    125 мкВт - 5 Вт
    1.25 - 50 Вт
    6.25 - 250 Вт
    DPM-50C
    DPM-500C
    DPM-2500C
    DPM-5C
    DPM-50C
    DPM-250C
    200-500 МГц 125 мкВт - 5 Вт
    1.25 - 50 Вт
    12.5 - 500 Вт
    12.5 мкВт - 500 мкВт
    125 мкВт - 5 Вт
    1.25 - 50 Вт
    DPM-5D
    DPM-50D
    DPM-500D
    DPM-.5D
    DPM-5D
    DPM-50D
    400 - 800 МГц 125 мкВт - 5 Вт
    1.25 Вт - 50 Вт
    2.5 Вт - 100 Вт
    12.5 Вт - 500 Вт
    25 Вт - 1 кВт
    12.5 мкВт - 500 мкВт
    125 мкВт - 5 Вт
    250 мкВт - 10 Вт
    1.25 Вт - 50 Вт
    2.5 Вт - 100 Вт
    DPM-5E-400
    DPM-50E-400
    DPM-100E-400
    DPM-500E-400
    DPM-1000E-400
    DPM-.5E-400
    DPM-5E-400
    DPM-10E-400
    DPM-50E-400
    DPM-100E-400
    800 - 1000 МГц 125 мкВт - 5 Вт
    1.25 Вт - 50 Вт
    2.5 Вт - 100 Вт
    12.5 Вт - 500 Вт
    25 Вт - 1 кВт
    12.5 мкВт - 500 мкВт
    125 мкВт - 5 Вт
    250 мкВт - 10 Вт
    1.25 Вт - 50 Вт
    2.5 Вт - 100 Вт
    DPM-5E-800
    DPM-50E-800
    DPM-100E-800
    DPM-500E-800
    DPM-1000E-800
    DPM-.5E-800
    DPM-5E-800
    DPM-10E-800
    DPM-50E-800
    DPM-100E-800
    СОВМЕСТИМЫЕ УСТРОЙСТВА
    5010B 5000-EX
    5000-XT
    SA-1700 EXP
    SA-2500 EX
    SA-6000 EX
    SH-36S
    SH-361S
    SH-362
    SH-362S
    5014  5000-XT
    Приложение RF Meter
    SA-3600 XT
    SA-6000 XT
    Анализатор спектра SH-42S
    Signal Hawk
    Кабельный анализатор SiteHawk
    Программное обеспечение VPM3

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    5010B
    Направленный измеритель мощности 2 МГц - 1 ГГц, 125 мВт - 1 кВТ (в зависимости от элемента мощности), интерфейс DB9
    По запросу
    - шт +
    5014
    Направленный измеритель мощности 2 МГц - 1 ГГц, 125 мВт - 1 кВТ (в зависимости от элемента мощности), интерфейс USB
    По запросу
    - шт +
    Элементы мощности, 2 - 30 МГц
    DPM-5H
    Элемент мощности 2 - 30 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50H
    Элемент мощности 2 - 30 МГц, 1,25 - 5 Вт
    По запросу
    - шт +
    DPM-500H
    Элемент мощности 2 - 30 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    Элементы мощности, 25 - 60 МГц
    DPM-5A
    Элемент мощности 25 - 60 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50A
    Элемент мощности 25 - 60 МГц, 1,25 Вт - 50 Вт
    По запросу
    - шт +
    DPM-500A
    Элемент мощности 25 - 60 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    Элементы мощности, 50 - 125 МГц
    DPM-5B
    Элемент мощности 50 - 125 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50B
    Элемент мощности 50 - 125 МГц, 1,25 Вт - 50 Вт
    По запросу
    - шт +
    DPM-500B
    Элемент мощности 50 - 125 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    Элементы мощности, 100 - 250 МГц
    DPM-5C
    Элемент мощности 100 - 250 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50C
    Элемент мощности 100 - 250 МГц, 1,25 Вт - 50 Вт
    По запросу
    - шт +
    DPM-500C
    Элемент мощности 100 - 250 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    Элементы мощности, 200 - 500 МГц
    DPM-.5D
    Элемент мощности 200 - 500 МГц, 12,5 мкВт - 500 мкВт
    По запросу
    - шт +
    DPM-5D
    Элемент мощности 200 - 500 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50D
    Элемент мощности 200 - 500 МГц, 1,25 Вт - 50 Вт
    По запросу
    - шт +
    DPM-500D
    Элемент мощности 200 - 500 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    Элементы мощности, 400 - 800 МГц
    DPM-.5E-400
    Элемент мощности 400 - 800 МГц, 12,5 мкВт - 500 мкВт
    По запросу
    - шт +
    DPM-5E-400
    Элемент мощности 400 - 800 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50E-400
    Элемент мощности 400 - 800 МГц, 1,25 Вт - 50 Вт
    По запросу
    - шт +
    DPM-100E-400
    Элемент мощности 400 - 800 МГц, 2,5 - 100 Вт
    По запросу
    - шт +
    DPM-500E-400
    Элемент мощности 400 - 800 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    DPM-1000E-400
    Элемент мощности 400 - 800 МГц, 25 - 1000 Вт
    По запросу
    - шт +
    Элементы мощности, 800 - 1000 МГц
    DPM-.5E-800
    Элемент мощности 800 - 1000 МГц, 12,5 мкВт - 500 мкВт
    По запросу
    - шт +
    DPM-5E-800
    Элемент мощности 800 - 1000 МГц, 125 мкВт - 5 Вт
    По запросу
    - шт +
    DPM-50E-800
    Элемент мощности 800 - 1000 МГц, 1,25 Вт - 50 Вт
    По запросу
    - шт +
    PM-100E-800
    Элемент мощности 800 - 1000 МГц, 2,5 - 100 Вт
    По запросу
    - шт +
    DPM-500E-800
    Элемент мощности 800 - 1000 МГц, 12,5 - 500 Вт
    По запросу
    - шт +
    DPM-1000E-800
    Элемент мощности 800 - 1000 МГц, 25 - 1000 Вт
    По запросу
    - шт +
