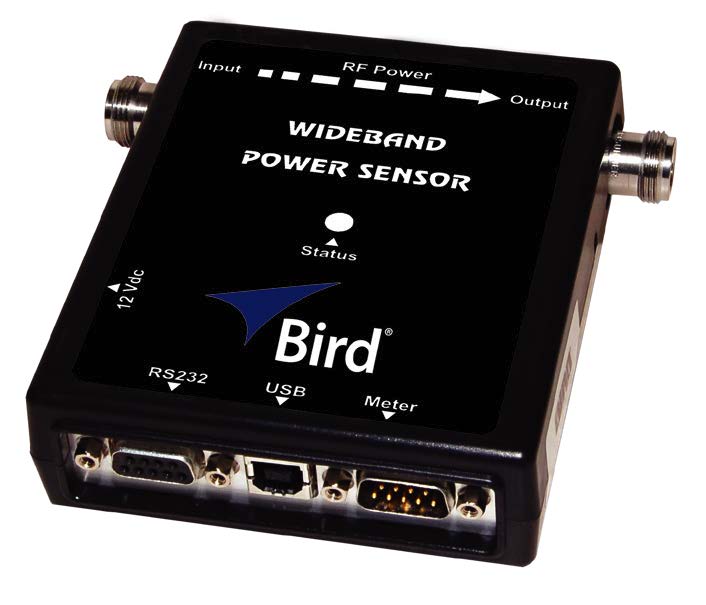

Широкополосный датчик мощности
5012D, 5016D, 5017D, 5018D, 5019D
Широкополосному датчику мощности (WPS) компании Bird® калибровка в полевых условиях никогда не требуется, необхо- дима только заводская калибровка один раз в год, при этом он полностью соответствует стандартам Национального института стандартов и технологий (NIST). WPS напрямую и с исключительной точностью измеряет истинную среднюю мощность, пиковую мощность и коэффициент заполнения, и использует эти точные измерения для расчета широкого ряда других важных факторов, таких как КСВН (коэффициент стоячей волны напряжения), возвратные потери, коэффициент отражения, пик-фактор, средняя мощность выбросов и CCDF (интегральная функция распределения).
ПРОБЛЕМЫ И РЕШЕНИЯ
Технические простои
- Проводите мониторинг и выполняйте техническое обслуживание для мониторинга, пока тестируемое устройство находится в эксплуатации.
- Для устранения неполадок в системе измеряйте прямую и отраженную мощность.
Необходимость измерения аналоговых, цифровых сигналов и сигналов с несколькими несущими
- Измерения, независимые от модуляции.
Ограниченные бюджеты
- Подключение USB, измерительный прибор не требуется.
Различные уровни технических навыков при работе в полевых условиях
- Датчик автоматически конфигурируется с измерительным прибором 5000-XT.
Необходима более высокая достоверность измерений
- Калибровка в полевых условиях не требуется.
- Калибровка соответствует стандартам NIST.
ПРИМЕНЕНИЯ
ИЗМЕРЕНИЯ WPS: Аналоговая сотовая связь, цифровая сотовая связь, 3G, 4G, Tetra, APCO/P25 Фаза 1 и 2, DMR, MOTOTRBO, транкинг, CDMA, TDMA, WCDMA, GSM, транспортировка, тактические военные силы, радиолокация, авионика, морские силы, LMR, аналоговое вещание, цифровое вещание, GSM, GPRS, EDGE, UMTS, HSDPA, Bluetooth, пожаротушение, GPS, NPSPAC, пейджинговая связь, общественная безопасность, телематика, коммунальные услуги, WIMAX и WLAN.
Выполняемые измерения:
пиковая мощность, истинная средняя мощность и коэффициент заполненияВыполняемые расчеты:
коэффициент стоячей волны напряжения (КСВН), возвратные потери, коэффициент отражения, пик-фактор, средняя мощность выбросов и интегральная функция распределения CCDF.Широкополосный датчик мощности
5012D, 5016D, 5017D, 5018D, 5019D
Широкополосному датчику мощности (WPS) компании Bird® калибровка в полевых условиях никогда не требуется, необхо- дима только заводская калибровка один раз в год, при этом он полностью соответствует стандартам Национального института стандартов и технологий (NIST). WPS напрямую и с исключительной точностью измеряет истинную среднюю мощность, пиковую мощность и коэффициент заполнения, и использует эти точные измерения для расчета широкого ряда других важных факторов, таких как КСВН (коэффициент стоячей волны напряжения), возвратные потери, коэффициент отражения, пик-фактор, средняя мощность выбросов и CCDF (интегральная функция распределения).
ПРОБЛЕМЫ И РЕШЕНИЯ
Технические простои
- Проводите мониторинг и выполняйте техническое обслуживание для мониторинга, пока тестируемое устройство находится в эксплуатации.
- Для устранения неполадок в системе измеряйте прямую и отраженную мощность.
Необходимость измерения аналоговых, цифровых сигналов и сигналов с несколькими несущими
- Измерения, независимые от модуляции.
Ограниченные бюджеты
- Подключение USB, измерительный прибор не требуется.
Различные уровни технических навыков при работе в полевых условиях
- Датчик автоматически конфигурируется с измерительным прибором 5000-XT.
Необходима более высокая достоверность измерений
- Калибровка в полевых условиях не требуется.
- Калибровка соответствует стандартам NIST.
ПРИМЕНЕНИЯ
ИЗМЕРЕНИЯ WPS: Аналоговая сотовая связь, цифровая сотовая связь, 3G, 4G, Tetra, APCO/P25 Фаза 1 и 2, DMR, MOTOTRBO, транкинг, CDMA, TDMA, WCDMA, GSM, транспортировка, тактические военные силы, радиолокация, авионика, морские силы, LMR, аналоговое вещание, цифровое вещание, GSM, GPRS, EDGE, UMTS, HSDPA, Bluetooth, пожаротушение, GPS, NPSPAC, пейджинговая связь, общественная безопасность, телематика, коммунальные услуги, WIMAX и WLAN.
Выполняемые измерения:
пиковая мощность, истинная средняя мощность и коэффициент заполненияВыполняемые расчеты:
коэффициент стоячей волны напряжения (КСВН), возвратные потери, коэффициент отражения, пик-фактор, средняя мощность выбросов и интегральная функция распределения CCDF.По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
|
ОСНОВНЫЕ СПЕЦИФИКАЦИИ Соединитель N-типа «розетка» (оба) |
||
| Источник электропитания | Порт USB: Менее одного маломощного входного разъема USB, нагруженного постоянным током: 7-18В постоянного напряжения при токе менее 0,1A | |
| Импеданс | 50 Ом (номинальное значение) | |
| Вес Размеры Высота x Ширина x Глубина | Максимум 1,2 фунта 4.8” x 4.6” x 1.3” | |
| [дюймы (мм)] | (122 мм x 117 мм x 33 мм) | |
| Регистрация данных | Требуется дисплей 5000-XT или программное обеспечение VPM3 | |
| Рабочая температура [°C(°F)] | от -10° до 50°C (от +14° до + 122°F) | |
| Температура хранения [°C(°F)] | от -40° до + 80°C (от -40° до +176°F) | |
| Механические удары и вибрация | IAQ MIL-PRF-28800F класс 3 | |
| Маркировка CE | Электромагнитное излучение EMC, стандарт EN 61326-1-2006 | |
| ИНТЕРФЕЙСЫ | ||
| Система резервного копирования DPM | Собственный интерфейс DB9 | |
| Интерфейс персональным компьютером (1) | RS-232, 9600 бод, без контроля четности, 8 бит данных, 1 стоповый бит, DB9 | |
| Интерфейс с персональным компьютером (2) | USB 2.0 Тип B | |
| Диапазон частот | 5012D 5016D 5017D 5018D 5019D | 350 МГц - 4.0 ГГц 350 МГц - 4.0 ГГц 25 МГц - 1.0 ГГц 150 МГц - 4.0 ГГц 25 МГц - 1.0 ГГц |
| Диапазон мощности | 5012D | Среднее значение 150 мкВт - 150 Вт, пиковое знач. 400 Вт |
| 5016D | Среднее значение 25 мкВт - 25 Вт, пиковое знач. 60 Вт | |
| 5017D | Среднее значение 500 мкВт - 500 Вт, пиковое знач. 1300 Вт | |
| 5018D | Среднее значение 100 мкВт - 25 Вт, пиковое знач. 60 Вт | |
| 5019D | 100 мкВт - 100 Вт, пиковое значение 260 Вт | |
| Вносимый КСВН (коэффициент стоячей волны напряжения) | 5012D | <1,05 в диапаз. от 0,35 до 2,5 ГГц, <1,10 в диапаз. от 2,5 до 4 ГГц |
| 5016D | <1,05 в диапаз. от 0,35 до 2,5 ГГц, <1,10 в диапаз. от 2,5 до 4 ГГц | |
| 5017D | <1,05 | |
| 5018D | <1,05 в диапаз. от 0,35 до 2,5 ГГц, <1.10 в диапаз. от 2,5 до 4 ГГц | |
| 5019D | <1,05 | |
| Вносимое ослабление | 5012D | <0,05 дБ в диапаз. от 0,35 до 1,0 ГГ ц, <0,1 дБ в диапаз. от 1 до 4 ГГц |
| 5016D | <0,05 дБ в диапаз. от 0,35 до 1,0 ГГц, <0,1 дБ в диапаз. от 1 до 4 ГГц | |
| 5017D | <0,05 дБ | |
| 5018D | <0,05 дБ в диапаз. от 0,35 до 1,0 ГГц, <0,1 дБ в диапаз. от 1 до 4 ГГц | |
| 5019D | <0,05 дБ | |
| Коэффициент направленного действия | 5012D | 30 дБ в диапаз. до 3,0 ГГц, 28 дБ в диапаз. от 3,0 до 4,0 ГГц |
| 5016D | 30 дБ в диапаз. до 3,0 ГГц, 28 дБ в диапаз. от 3,0 до 4,0 ГГц | |
| 5017D | 28 дБ в диапаз. до 100 M⅛, 30 дБ в диапаз. от 100 до 1000 M^ | |
| 5018D | 30 дБ в диапаз. до 3,0 ГГц, 28 дБ в диапаз. от 3,0 до 4,0 ГГц | |
| 5019D | 28 дБ в диапаз. до 100 M⅛, 30 дБ в диапаз. от 100 до 1000 M^ | |
| СРЕДНЯЯ МОЩНОСТЬ | ||
| Диапазон средней прямой мощности | 5012D | Среднее значение 150 мкВт - 150 Вт, пиковое знач. 400 Вт |
| 5016D | Среднее значение 25 мкВт - 25 Вт, пиковое знач. 60 Вт | |
| 5017D | Среднее значение 500 мкВт - 500 Вт, пиковое знач. 1300 Вт** | |
| 5018D | Среднее значение 100 мкВт - 25 Вт, пиковое знач. 60 Вт | |
| 5019D | 100 мкВт - 100 Вт, пиковое значение 260 Вт | |
| *Точность средней прямой мощности | 5012D | ± 4% от показаний, + 0,05 Вт |
| 5016D | ± 4% от показаний, + 0,008 Вт | |
| 5017D | ± 4% от показаний, + 0,17 Вт | |
| 5018D | ± 4% от показаний, + 0,008 Вт | |
| 5019D | ± 4% от показаний, + 0,04 Вт | |
| Минимальная прямая мощность для отраженного измерения | 5012D | 0,5 Вт |
| 5016D | 0,1 Вт | |
| 5017D | 0,5 Вт | |
| 5018D | 0,1 Вт | |
| 5019D | 0,3 Вт | |
| Возвратные потери | 5012D | от 0,0 до 23 дБ |
| 5016D | от 0,0 до 23 дБ | |
| 5017D | от 0,0 до 23 дБ | |
| 5018D | от 0,0 до 23 дБ | |
| 5019D | от 0,0 до 23 дБ | |
| Коэффициент стоячей волны напряжения (КСВН) | 5012D | от 1,15 до 99,9 |
| 5016D | от 1,15 до 99,9 | |
| 5017D | от 1,15 до 99,9 | |
| 5018D | от 1,15 до 99,9 | |
| 5019D | от 1,15 до 99,9 | |
| СРЕДНЯЯ МОЩНОСТЬ ПАЧКИ | ||
| Диапазон средней мощности выбросов | 5012D | Среднее значение 4 Вт - 150 Вт |
| 5016D | Среднее значение 0,7 Вт - 25 Вт | |
| 5017D | Среднее значение 13,5 Вт - 500 Вт | |
| 5018D | Среднее значение 0,7 Вт - 25 Вт | |
| 5019D | Среднее значение 2,7 Вт - 100 Вт | |
| Ширина выброса | 5012D | от 1 мкс до 5 мс |
| 5016D | от 1 мкс до 5 мс | |
| 5017D | от 1 мкс до 5 мс | |
| 5018D | от 1 мкс до 5 мс | |
| 5019D | от 1 мкс до 5 мс | |
| Частота повторений | 5012D | Минимум 5 Гц |
| 5016D | Минимум 5 Гц | |
| 5017D | Минимум 5 Гц | |
| 5018D | Минимум 5 Гц | |
| 5019D | Минимум 5 Гц | |
| Коэффициент заполнения (D) | 5012D | от 0,002 до 1,0 |
| 5016D | от 0,002 до 1,0 | |
| 5017D | от 0,002 до 1,0 | |
| 5018D | от 0,002 до 1,0 | |
| 5019D | от 0,002 до 1,0 | |
|
*Точность средней мощности выбросов 5012D 5016D |
5012D | ± 6% от показаний, + 0,05 Вт |
| 5016D | ±6% от показаний, + 0,008 Вт | |
| 5017D | ± 6% от показаний, + 0,17 Вт | |
| 5018D | ± 6% от показаний, + 0,008 Вт | |
| 5019D | ± 6% от показаний, + 0,04 Вт | |
| ПИКОВАЯ МОЩНОСТЬ ОГИБАЮЩЕЙ | ||
| Диапазон пиковой мощности огибающей | 5012D | 4,0 - 400 Вт |
| 5016D | 0,7 - 60 Вт | |
| 5017D | 13,5 - 1300 Вт | |
| 5018D | 0,7 - 60 Вт | |
| 5019D | 2,7 - 260 Вт | |
| *ТОЧНОСТЬ ПИКОВОЙ МОЩНОСТИ ОГИБАЮЩЕЙ | ||
|
Ширина выброса > 200 мкс |
5012D | ± 7% от показаний, + 0,20 Вт |
| 5016D | ± 7% от показаний, + 0,05 Вт | |
| 5017D | ± 7% от показаний, + 0,70 Вт | |
| 5018D | ± 7% от показаний, + 0,05 Вт | |
| 5019D | ± 7% от показаний, + 0,13 Вт | |
|
1 мкс < Ширина выброса < 200 мкс |
5012D | ± 10% от показаний, + 0,40 Вт |
| 5016D | ± 10% от показаний, + 0,10 Вт | |
| 5017D | ± 10% от показаний, + 1,40 Вт | |
| 5018D | ± 10% от показаний, + 0,10 Вт | |
| 5019D | ± 10% от показаний, + 0,26 Вт | |
|
0,5 мкс < Ширина выброса < 1 мкс |
5012D | ± 15% от показаний, + 0,40 Вт |
| 5016D | ± 15% от показаний, + 0,10 Вт | |
| 5017D | ± 15% от показаний, + 1,40 Вт | |
| 5018D | ± 15% от показаний, + 0,10 Вт | |
| 5019D | ± 15% от показаний, + 0,26 Вт | |
|
Ширина выброса < 0,5 мкс |
5012D | ± 20% от показаний, + 0,40 Вт |
| 5016D | ± 20% от показаний, + 0,10 Вт | |
| 5017D | ± 20% от показаний, + 1,40 Вт | |
| 5018D | ± 20% от показаний, + 0,10 Вт | |
| 5019D | ± 20% от показаний, + 0,26 Вт | |
| ПИК-ФАКТОР | ||
| Диапазон измерений пик-фактора | 5012D | 150 мкВт - 150 Вт |
| 5016D | 25 мкВт - 25 Вт | |
| 5017D | 500 мкВт - 25 Вт | |
| 5018D | 25 мкВт - 25 Вт | |
| 5019D | 100 мкВт - 100 Вт | |
| *Точность пик-фактора | 5012D | |
| 5016D | Линейная сумма пиков и показатели | |
| 5017D 5018D 5019D | точности средней мощности | |
| ИНТЕГРАЛЬНАЯ ФУНКЦИЯ РАСПРЕДЕЛЕНИЯ (CCDF) | ||
| Диапазон измерения CCDF | 5012D | от 0,1 до 100% |
| 5016D | от 0,1 до 100% | |
| 5017D | от 0,1 до 100% | |
| 5018D | от 0,1 до 100% | |
| 5019D | от 0,1 до 100% | |
| Диапазон измерения порогового значения | 5012D | 4,0 - 400 Вт |
| 5016D | 0,7 - 25 Вт | |
| 5017D | 13,5 - 500 Вт | |
| 5018D | 0,7 - 25 Вт | |
| 5019D | 2,7 -100 Вт | |
| Погрешность измерения | 5012D | ± 2% |
| 5016D | ± 2% | |
| 5017D | ± 2% | |
| 5018D | ± 2% | |
| 5019D | ± 2% | |
| *Точность установки уровня | 5012D | |
| 5016D | Как точность пиковой мощности | |
| 5017D 5018D 5019D | огибающей + 2,0% | |
| *для температур выше 35°C или ниже 15°C добавьте 3,0% к заявленной точности | ||
| ** Уменьшите максимальную среднюю номинальную мощность с 500Вт при 300 МГц до 100 Вт при 1 ГГц, используя прямую линию в двойном логарифмическом масштабе | ||
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
5012D
|
Широкополосный преобразователь мощности 350 - 4000 МГц, 150 мВт - 150 Вт
|
По запросу | ||
|
5016D
|
Широкополосный преобразователь мощности 350 - 4000 МГц 25 мВт - 25 Вт
|
По запросу | ||
|
5017D
|
Широкополосный преобразователь мощности 25 - 1000 МГц 500 мВт - 500 Вт
|
По запросу | ||
|
5017D-AV
|
Широкополосный преобразователь мощности 100 - 1300МГц 500 мВт - 500 Вт, версия для авионики
|
По запросу | ||
|
5018D
|
Широкополосный преобразователь мощности 150 - 4000 МГц 100 мВт - 25 Вт
|
По запросу | ||
|
5019D
|
Широкополосный преобразователь мощности 25 - 1000 МГц 100 мВт - 100 Вт
|
По запросу |
