Портативный анализатор пассивной интермодуляции с высокой мощностью

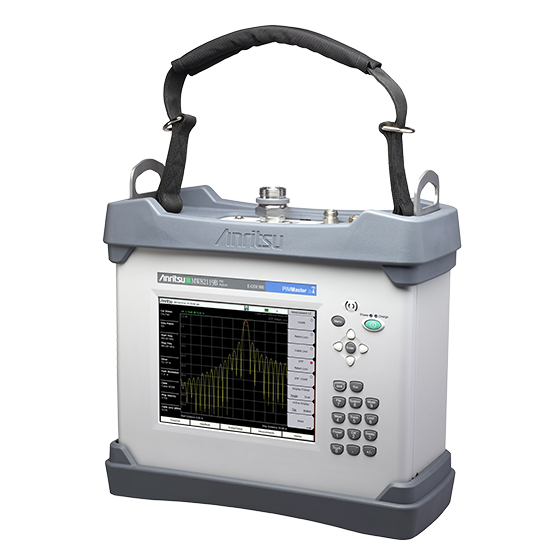

PIM Master
Для увеличения картинки наведите мышкой
PIM MasterPIM MasterPIM MasterPIM Master
PIM MasterPIM MasterPIM MasterPIM Master

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители ПИМ PIM Master Подробнее




Японская корпорация Anritsu (Anritsu Corporation) - ведущий производитель контрольного и измерительного оборудования для постоянного контроля и тестирования систем коммуникаций на всех стадиях: исследования и разработки, производства, ввода в эксплуатацию и технического обслуживания.

Первым предшественником Anritsu была компания Sekisan-sha, основанная в 1895 году. Затем последовала Annaka Electric Company, производящая беспроводные передатчики и первый автоматический общественный телефон Японии. 17 марта 1931 года в результате слияния двух компаний Annaka… подробнее




Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

PIM Master MW82119B Battery-operated, High Power Portable, Passive Intermodulation Analyzer with optional Cable and Antenna Analyzer

PIM Master™ B-series is a 40 Watt, battery-operated PIM analyzer featuring Site Master™ line sweep capability. With the Site Master option included, the PIM Master is able to fully certify cable and antenna system performance, measuring PIM, Distance-to-PIM, Return Loss, VSWR, Cable Loss and Distance-to-Fault with a single test instrument.

PIM Master includes a large, outdoor viewable display and intuitive user interface that is optimized for field conditions. PIM Master’s rugged design and enhanced portability enables both PIM and line sweep testing at the “top-of-the-tower,” helping operators to achieve maximize RF performance from their LTE Remote Radio Head (RRH) installations.

Cable and antenna systems are a critical link in any wireless communications network. The quality of the components deployed and the care in which they are installed has a significant impact on network performance, site reliability and ultimately, customer satisfaction. To operate at maximum potential, the cable and antenna system must pass RF signals between mobile subscribers and the BTS as efficiently as possible (minimum loss, minimum reflections), and without generating unwanted noise (Passive Intermodulation).

Typical applications include:

  • RF Component testing
  • Antenna testing
  • Macro site cable system testing
  • Remote Radio Head (RRH) site testing
  • Distributed Antenna System (DAS) testing

  • Standard
  • Passive Intermodulation (PIM) Analyzer
  • PIM vs. Time, Swept PIM, Distance-to-PIM, Noise Floor
  • Battery Operated: >3 hour
  • 20 dBm (0.1 Watt) to 46 dBm (40 Watt)
  • Field-proven design: Rugged, compact, daylight viewable display
  • Compatible with SweepMasters SkyBridge Tools cloud-based trace management tool
  • Standard three-year warranty (battery one-year warranty)
  • PIM Analyzer measurements:

  • PIM vs. Time
  • Swept PIM
  • Distance-to-PIM (DTP)
  • Noise Floor

  • Line Sweep Tools (LST)

    Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.

    Wireless Remote Tools

    Wireless Remote Tools™ is Anritsu's remote control software, available as a free download. It works with many of our Handheld RF Instruments. The Wireless Remote Tools software allows users to wirelessly monitor and control a wide range of Anritsu handheld RF instruments. Wireless Remote Tools provides a solution for the times when it is not practical to be close to the instrument.

    Свернуть Развернуть
    Основные возможности и технические характеристики

    PIM Master MW82119B Battery-operated, High Power Portable, Passive Intermodulation Analyzer with optional Cable and Antenna Analyzer

    PIM Master™ B-series is a 40 Watt, battery-operated PIM analyzer featuring Site Master™ line sweep capability. With the Site Master option included, the PIM Master is able to fully certify cable and antenna system performance, measuring PIM, Distance-to-PIM, Return Loss, VSWR, Cable Loss and Distance-to-Fault with a single test instrument.

    PIM Master includes a large, outdoor viewable display and intuitive user interface that is optimized for field conditions. PIM Master’s rugged design and enhanced portability enables both PIM and line sweep testing at the “top-of-the-tower,” helping operators to achieve maximize RF performance from their LTE Remote Radio Head (RRH) installations.

    Cable and antenna systems are a critical link in any wireless communications network. The quality of the components deployed and the care in which they are installed has a significant impact on network performance, site reliability and ultimately, customer satisfaction. To operate at maximum potential, the cable and antenna system must pass RF signals between mobile subscribers and the BTS as efficiently as possible (minimum loss, minimum reflections), and without generating unwanted noise (Passive Intermodulation).

    Typical applications include:

  • RF Component testing
  • Antenna testing
  • Macro site cable system testing
  • Remote Radio Head (RRH) site testing
  • Distributed Antenna System (DAS) testing

  • Standard
  • Passive Intermodulation (PIM) Analyzer
  • PIM vs. Time, Swept PIM, Distance-to-PIM, Noise Floor
  • Battery Operated: >3 hour
  • 20 dBm (0.1 Watt) to 46 dBm (40 Watt)
  • Field-proven design: Rugged, compact, daylight viewable display
  • Compatible with SweepMasters SkyBridge Tools cloud-based trace management tool
  • Standard three-year warranty (battery one-year warranty)
  • PIM Analyzer measurements:

  • PIM vs. Time
  • Swept PIM
  • Distance-to-PIM (DTP)
  • Noise Floor

  • Line Sweep Tools (LST)

    Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.

    Wireless Remote Tools

    Wireless Remote Tools™ is Anritsu's remote control software, available as a free download. It works with many of our Handheld RF Instruments. The Wireless Remote Tools software allows users to wirelessly monitor and control a wide range of Anritsu handheld RF instruments. Wireless Remote Tools provides a solution for the times when it is not practical to be close to the instrument.

  • 2000-1786-R — Мягкий кейс для переноски, доступ к экрану
  • 2000-1714-R — Наплечный ремень
  • 2000-1691-R — Стилус
  • 2000-1797-R — Защитная пленка на экран, 8.4 дюйма
  • 633-75 — АКБ Li-Ion большой емкости
  • 40-187-R — AC/DC адаптер питания
  • (Country dependent) — AC Шнур питания
  • 806-141-R — Автомобильный адаптер питания, 12 Вdc, 60Вт
  • 2000-1371-R — Ethernet Кабель, 7ft/213 см
  • 3-2000-1498 — Кабель USB A - Mini B, 10футов/305 см
  • 2000-1786-R — Мягкий кейс для переноски, доступ к экрану
  • 2000-1714-R — Наплечный ремень
  • 2000-1691-R — Стилус
  • 2000-1797-R — Защитная пленка на экран, 8.4 дюйма
  • 633-75 — АКБ Li-Ion большой емкости
  • 40-187-R — AC/DC адаптер питания
  • (Country dependent) — AC Шнур питания
  • 806-141-R — Автомобильный адаптер питания, 12 Вdc, 60Вт
  • 2000-1371-R — Ethernet Кабель, 7ft/213 см
  • 3-2000-1498 — Кабель USB A - Mini B, 10футов/305 см
  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

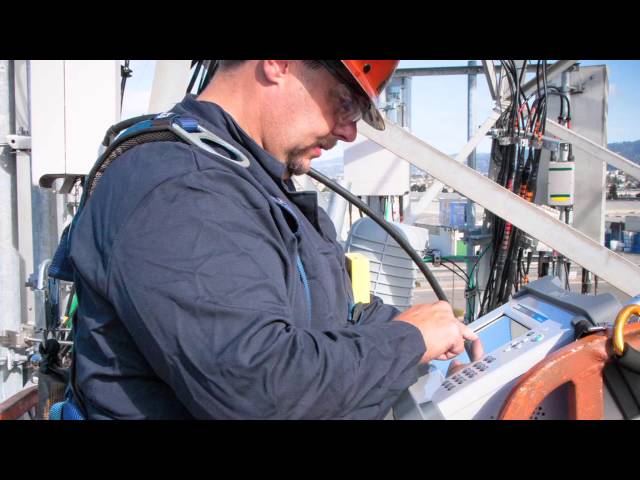

    • PIM Master MW82119B Overview Demonstration
    • Introducing PIM Master™ MW82119B with Site Master Capability

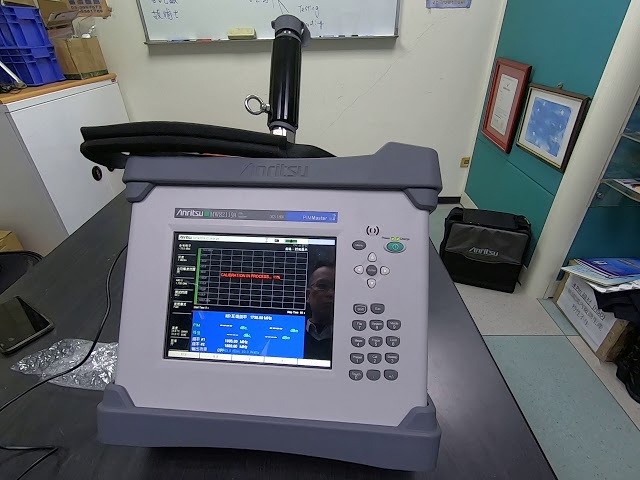

    • PIM 1 MW82119B calibration
    • Introducing PIM Master MW82119B with Site Master Capability
    • How to use the portable Anritsu PIM Tester MW82119A
    • PIM 2 MW82119B Basic operation
    Характеристики
    Загрузить технические характеристики

    PIM Master Connectors
    PIM Test Port 7/16 DIN, female, 50 Ω
    Dual USB Type A 2x Type A (connect USB Flash Drive and USB Power Sensor)
    USB Mini-B 1x Mini-B (connect to PC for data transfer)
    GPS SMA, female (with GPS option only)
    External Power 2.1 mm x 5.5 mm barrel connector, 12 VDC to 15 VDC, < 5.0 A
    PIM Test Port Damage Level  +10 dBm (10 mW) continuous, (PIM Rx band)
     +35 dBm (3 W) continuous, (PIM Tx band)*
    IM2/1900 MHz In Test Port Type N, Female, 50 Ω (Option 902 and Option 600)
    IM2/1900 MHz In Test Port Damage Level +10 dBm (10 mW) continuous, (IM2/1900 MHz Rx band)
    VNA Test Port Type N, female, 50 Ω (Option 331)
    VNA Test Port Damage Level 40 dBm continuous
    * Able to survive full reflection of 2X46 dBm PIM test tones generated by the MW82119B.
    Display
    Size 213 mm (8.4 in) touch screen
    Resolution 800 x 600
    Pixel Defects No more than five defective pixels (99.9989% good pixels)
    Battery
    Type Li-Ion
    Battery Operation 3.0 hours, typical
    Charging Limits While charging, battery must be 0 °C to +45 °C, Relative Humidity ≤ 80 %
    Power
    AC/DC Adapter Input: 100VAC to 240 VAC, 50/60 Hz  Output: 12 VDC
    Regulatory Compliance1
    European Union EMC 2014/30/EU, EN 61326:2013, CISPR 11/EN 55011, IEC/EN 61000-4-2/3/4/5/6/8/11
    Low Voltage Directive 2014/35/EU  Safety EN 61010-1:2010
    RoHS Directive 2011/65/EU applies to instruments with CE marking placed on the market after July 22, 2017
    Australia and New Zealand RCM AS/NZS 4417:2012
    South Korea KCC-REM-A21-0004
    Environmental MIL-PRF-28800F Class 2
    Operating Temperature Range -10 °C to 55 °C
    Storage Temperature Range -51 °C to 71 °C
    Maximum Relative Humidity 95 % RH at 30 °C, non-condensing
    Vibration, Sinusoidal 5 Hz to 55 Hz
    Vibration, Random 10 Hz to 500 Hz
    Half Sine Shock 30 gn
    Altitude 4600 meters, operating and non-operating
    Explosive Atmosphere MIL-PRF-28800F, Section 4.5.6.3  MIL-STD-810G, Method 511.5, Procedure 1
    Ingress Protection (IP) IP54, IP67 when enclosed in optional transit case
    ESD
    PIM Test Port Connector Center Pin Withstands up to ±15 kV
    VNA RF Out Connector Center Pin Withstands up to ±15 kV
    Size and Weight
    Size 350 mm x 314 mm x 152 mm (13.8 in x 12.4 in x 6.0 in)
    Weight 9.2 kg to 12.4 kg (20 lb to 27 lb), varies by frequency option
    PIM Analyzer Specifications
    Measurements

      Measurements PIM vs. Time  Noise Floor  Distance-to-PIM  Swept PIM
    Setup Parameters
    Frequency Carrier F1, Carrier F2, Intermodulation Order
    Amplitude Ref Value, Scale, Auto Range (On/Off), Amplitude Tone (On/Off)
    Setup Output Power, Test Duration (1 s to 1,200 s)
    Limit Lines Limit (Upper/Lower), On/Off, Limit Move, Limit Alarm (On/Off, PASS/FAIL indicator)
    Markers Markers 1-6 (On/Off), Delta Markers 1-6 (On/Off), Marker to Peak/Valley, All Markers Off
    GPS On/Off, 3.3/5.0 V
    DTP Cable Velocity, Distance
    Save/Recall Setups (.stp), Measurements (.pim), Limit Lines (.lim), Screen Shots (.jpg) (save only)
    PIM Measurement Ranges
    Test Method Reverse (reflected) Passive Intermodulation (PIM) per IEC-62037-1
    Intermodulation Order 3rd, 5th, and 7th order, when in receive band (user selectable)
    RF Test Power Two CW tones 20 dBm to 46 dBm, 0.1 dBm steps  Accuracy: ±0.5 dB (excluding uncertainty)
    RF Test Frequency Accuracy: ±1.0 ppm at 23 °C  Stability: ±1.0 ppm from -10 °C to +55 °C, typical  Aging: ±1.0 ppm/yr aging, typical
    Residual PIM Performance <-117 dBm, <-125 dBm typical (2x 43 dBm test tones)  <-134 dBm, <-140 dBm typical (2x 20 dBm test tones)
    PIM Measurement Range -70 dBm to -140 dBm (Revision 1 instruments)  -50 dBm to -140 dBm (Revision 2 instruments)
    Band Option Frequency Range
    LTE 600 w/1900 MHz Option 600 Tx1: 617 MHz to 618 MHz, Tx2: 633 MHz to 652 MHz
    Rx1: 663 MHz to 698 MHz, Rx2: 1867 MHz to 1888 MHz
    LTE 700 Option 700 Tx1: 731 MHz to 734.5 MHz, Tx2: 746 MHz to 768 MHz
    RxLower: 698 MHz to 717 MHz, RxUpper: 777 MHz to 806 MHz
    APT 700 Option 701 Tx1: 758 MHz to 776 MHz, Tx2: 788 MHz to 803 MHz
    RxLower: 710 MHz to 748 MHz, RxUpper: 825 MHz to 845 MHz
    LTE 800 Option 800 Tx1: 791 MHz to 795 MHz, Tx2: 811.5 MHz to 821 MHz
    Rx: 832 MHz to 862 MHz
    Cellular 850 Option 850 Tx1: 869 MHz to 871 MHz, Tx2: 881.5 MHz to 894 MHz
    Rx: 824 MHz to 849 MHz
    E-GSM 900 Option 900 Tx1: 925 MHz to 937.5 MHz, Tx2: 951.5 MHz to 960 MHz
    Rx1: 880 MHz to 915 MHz
    E-GSM 900 w/IM 2 Option 902 Tx1: 925 MHz to 937.5 MHz, Tx2: 951.5 MHz to 960 MHz
    Rx1: 885 MHz to 915 MHz, Rx2: 1877 MHz to 1920 MHz
    DCS 1800 Option 180 Tx1: 1805 MHz to 1837 MHz, Tx2: 1857.5 MHz to 1880 MHz
    Rx: 1710 MHz to 1785 MHz
    PCS/AWS Option 194 Tx1: 1930 MHz to 1945 MHz, Tx2: 1965 MHz to 1995 MHz, Tx3: 2110MHz to 2155 MHz
    Rx1: 1850 MHz to 1910 MHz (using Tx1 and Tx2), Rx2: 1710 MHz to 1755 MHz (using Tx1 and Tx3)
    UMTS 2100 Option 210 Tx1: 2110 MHz to 2112.5 MHz, Tx2: 2130 MHz to 2170 MHz
    RxLower: 1920 MHz to 1980 MHz, RxUpper: 2050 MHz to 2090 MHz
    LTE 2600 Option 260 Tx1: 2620 MHz to 2630 MHz, Tx2: 2650 MHz to 2690 MHz
    Rx: 2500 MHz to 2570 MHz
    PIM vs. Time
    Description IM product magnitude vs. time
    Test Frequencies F1, F2, and IM product frequencies fixed, user selectable
    Measurements Peak PIM over measurement duration, Instantaneous PIM
    Noise Floor (Time View)
    Description Noise level vs. time at IM product frequency
    Test Frequencies IM product frequency fixed, user selectable
    Measurements Peak signal level over measurement duration, Instantaneous signal level
    Noise Floor (Spectrum View)
    Description Noise level vs. frequency
    Test Frequencies Swept measurement over Rx band of instrument
    Measurements Peak signal level, Instantaneous signal level
    Distance-to-PIM
    Description IM product magnitude vs. distance
    Test Frequencies F1 or F2 frequency swept to produce range of IM product frequencies for analysis
    Fault Resolution Varies by frequency option, <3 m (<10ft) typical with Enhanced Resolution activated
    Maximum Range Varies by frequency option and number of Data Points selected
    Markers Standard marker functions plus Marker Table (On/Off)
    Trace Overlay DTP/DTP, DTP/DTF
    Swept PIM
    Description IM product magnitude vs. frequency
    Test Frequencies F1 and F2 frequencies swept to produce range of IM product frequencies
    Measurements Peak PIM over measurement duration, Instantaneous PIM
    Line Sweep Tools (for your pc)
    Trace Capture
    Browse to Instrument View and copy traces from the test equipment to your PC using Windows Explorer
    Open Current Files Open PIM or DAT files
    Capture Plots To The Line Sweep Tools screen, DAT files, Database, or JPEG
    Traces
    Trace Types Return Loss, VSWR, DTF-RL, DTF-VSWR, Cable Loss, Smith Chart, PIM vs. Time, Swept PIM, Noise Floor, and DTP
    Trace Formats DAT, PIM, CSV, PNG, BMP, JPG, HTML, Data Base, and PDF
    Report Generation
    Report Generator Includes GPS location along with measurements
    Report Format Create reports in HTML or PDF format
    Report Setup Report Title, Company, Prepared for, Location, Date and Time, Filename, Company logo
    Trace Setup 1 Trace Portrait Mode, 2 Trace Portrait Mode, 1 Trace Landscape Mode
    PIM Report Tabular summary report with pass/fail analysis
    Trace Validation
    Presets 7 presets allow “one click” setting of up to 6 markers and one limit line
    Marker Controls 6 regular Markers, Marker Peak, Marker Valley, Marker between, and frequency entry
    Delta Markers 6 Delta markers
    Limit Line Enable and drag or value entry. Also works with presets
    Next Trace Button Next Trace and Previous trace arrow keys allow quick switching between traces
    Tools
    Cable Editor Allows creation of custom cable parameters
    Distance to Fault Converts a Return Loss trace to a Distance to Fault trace
    Measurement Calculator Converts Real, Imaginary, Magnitude, Phase, RL, VSWR, Rho, and Transmit power
    Signal Standard Editor Creates new band and channel tables
    Renaming Grid 36 user definable phrases for creation of file names, trace titles, and trace subtitles
    Connectivity

    Connections USB cable, USB Memory Stick
    easyTest Tools (for your pc)
    Instrument Mode PIM Analyzer Mode, Cable & Antenna Analyzer Mode (Option 331)
    Commands
    Display Image Allows putting a custom image on the instrument screen
    Recall Setup Places the instrument into a known state
    Prompt Displays instructional messages on the instrument screen
    Save Allows automatic or manual saving of traces
    Connectivity
    Connections Ethernet, USB cable or USB memory stick
    Web Remote Control
    Control Full instrument control through a browser - all instrument functions except power switch
    Connections RJ45 Ethernet jack
    Third party Wi-Fi router
    Protocol HTTP/TCP/IP
    Physical Layer Cat 5 Cable, Wi-Fi router compatible
    Browser Designed for use with HTML 5 Compliant Browsers (Google Chrome or Mozilla Firefox preferred)
    Operating System iOS, Windows, Linux, Android operating systems that can host the HTML 5 Compliant browser
    Remote Hardware PCs, Tablets, and Smart Phones with Ethernet or Wi-Fi connections
    Download Individual instrument files downloaded via browser
    Multiple instrument files and directories zipped and downloaded via browser
    Screen capture capability
    File downloads are not supported by iOS
    Display Modes Normal: All modes & displays supported
    Fast: Not currently supported
    Password The instrument can be password protected
    Passwords may be used to manage who is controlling the instrument
    Users/Instruments One user/device can view and control many instruments
    Programmable Remote Control
    Functionality Instrument functionality is available via remote programming.
    See the MW82119B Programming Manual for details.
    Programming Language Standard Commands for Programmable Instruments (SCPI)
    Interfaces USB, LAN
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    MW82119B
    Портативный анализатор пассивной интермодуляции с высокой мощностью
    По запросу
    - шт +
    Опции
    MW82119B-0019
    Прецизионный измеритель мощности (требуется внешний преобразователь мощности)
    По запросу
    - шт +
    MW82119B-0031
    GPS приемник (requires GPS antenna)
    По запросу
    - шт +
    MW82119B-0331
    Тестер АФУ Site Master™
    По запросу
    - шт +
    MW82119B-0098
    Стандартная калибровка в соотв. ISO 17025 и/или Z540.1
    По запросу
    - шт +
    MW82119B-0099
    Премиум калибровка в соотв. ISO 17025 или/и Z540.1 плюс протокол результатов
    По запросу
    - шт +
    Документация
    10580-00400
    PIM Master руководство по эксплуатации
    По запросу
    - шт +
    10580-00402
    PIM Master руководство по измерениям
    По запросу
    - шт +
    10580-00403
    PIM Master руководство по программированию
    По запросу
    - шт +
    10580-00241
    Руководство для тестера АФУ
    По запросу
    - шт +
    10580-00240
    Руководство для измерений мощности
    По запросу
    - шт +
    11410-00473
    Руководство по поиску неисправностей - тестирование антенн, кабельных сборок и антенн
    По запросу
    - шт +
    Дополнительные аксессуары
    2000-1374
    Двойное зарядное устройство для АКБ
    По запросу
    - шт +
    2000-1528-R
    GPS антенна, SMA(m) с 15 футовым кабелем
    По запросу
    - шт +
    2000-1652-R
    GPS антенна, SMA(m) с 1 футовым кабелем
    По запросу
    - шт +
    2000-1760-R
    GPS антенна, SMA(m), 25 дБ КУ
    По запросу
    - шт +
    67135
    Сумка для аксессуаров
    По запросу
    - шт +
    760-259-R
    Кейс для перевозки (MW82119A/B PIM анализатор только)
    По запросу
    - шт +
    760-265-R
    Кейс для перевозки (MW82119A/B PIM анализатор плюс аксессуары)
    По запросу
    - шт +
    Аксессуары в комплекте поставки
    2000-1786-R
    Мягкий кейс для переноски, доступ к экрану
    По запросу
    - шт +
    2000-1714-R
    Наплечный ремень
    По запросу
    - шт +
    2000-1691-R
    Стилус
    По запросу
    - шт +
    2000-1797-R
    Защитная пленка на экран, 8.4 дюйма
    По запросу
    - шт +
    633-75
    АКБ Li-Ion большой емкости
    По запросу
    - шт +
    40-187-R
    AC/DC адаптер питания
    По запросу
    - шт +
    (Country dependent)
    AC Шнур питания
    По запросу
    - шт +
    806-141-R
    Автомобильный адаптер питания, 12 Вdc, 60Вт
    По запросу
    - шт +
    2000-1371-R
    Ethernet Кабель, 7ft/213 см
    По запросу
    - шт +
    3-2000-1498
    Кабель USB A - Mini B, 10футов/305 см
    По запросу
    - шт +
    Аттенюаторы
    3-1010-122
    Аттенюатор (двунаправленный), 20дБ, 5 Вт, 0 - 12.4 GHz, N(m) - N(f)
    По запросу
    - шт +
    3-1010-123
    Аттенюатор (двунаправленный), 30дБ, 50 Вт, 0 - 8.5 GHz, N(m) - N(f)
    По запросу
    - шт +
    3-1010-124
    Аттенюатор (двунаправленный), 40дБ, 100 Вт, 0 - 8.5 GHz, N(m) - N(f)
    По запросу
    - шт +
    Опция частотного диапазона
    MW82119B-0210
    Диапазон UMTS 2100
    По запросу
    - шт +
    MW82119B-0260
    Диапазон LTE 2600
    По запросу
    - шт +
    MW82119B-0700
    Диапазон LTE 700
    По запросу
    - шт +
    MW82119B-0701
    Диапазон APT 700
    По запросу
    - шт +
    MW82119B-0800
    Диапазон LTE 800
    По запросу
    - шт +
    MW82119B-0850
    Диапазон Cellular 850
    По запросу
    - шт +
    MW82119B-0900
    Диапазон E-GSM 900
    По запросу
    - шт +
    MW82119B-0902
    Диапазон E-GSM 900 w/IM2
    По запросу
    - шт +
    MW82119B-0180
    к
    По запросу
    - шт +
    MW82119B-0194
    Диапазон PCS/AWS 1900/2100
    По запросу
    - шт +
    Преобразователи мощности (требуется опция 19)
    PSN50
    RF USB преобразователь мощности, 50 МГц - 6 ГГц, +20 дБм (see data sheet 11410-00414 for details)
    По запросу
    - шт +
    MA24105A
    Пиковый измеритель мощности, 350 МГц - 4 ГГц, +3 дБм - +51.76 дБм
    По запросу
    - шт +
    MA24106A
    RF USB преобразователь мощности, 50 МГц - 6 ГГц, +23 дБм
    По запросу
    - шт +
    MA24108A
    Микроволновый USB преобразователь мощности, 10 МГц - 8 ГГц, +20 дБм
    По запросу
    - шт +
    MA24118A
    Микроволновый USB преобразователь мощности, 10 МГц - 18 ГГц, +20 дБм
    По запросу
    - шт +
    MA24126A
    Микроволновый USB преобразователь мощности, 10 МГц - 26 ГГц, +20 дБм
    По запросу
    - шт +
    MA24208A
    Микроволновый Универсальный USB преобразователь мощности, 10 МГц - 8 ГГц, +20 дБм
    По запросу
    - шт +
    MA24218A
    Микроволновый Универсальный USB преобразователь мощности, 10 МГц - 18 ГГц, +20 дБм
    По запросу
    - шт +
    MA24330A
    Микроволновый CW USB преобразователь мощности, 10 МГц - 33 ГГц, +20 дБм
    По запросу
    - шт +
    MA24340A
    Микроволновый CW USB преобразователь мощности, 10 МГц - 40 ГГц, +20 дБм
    По запросу
    - шт +
    MA24350A
    Микроволновый CW USB преобразователь мощности, 10 МГц - 50 ГГц, +20 дБм
    По запросу
    - шт +
    MA25100A
    Индикатор СВЧ мощности
    По запросу
    - шт +
    Набор аксессуаров для ПИМ анализатора
    2000-1745-R
    PIM мaster Backpack набор аксессуаров (Includes common items below plus 67135 backpack)
    По запросу
    - шт +
    2000-1746-R
    PIM мaster Hard Case набор аксессуаров (Includes common items below plus 760-260-R transit case)
    По запросу
    - шт +
    11410-00726
    Equipment Verification Process
    По запросу
    - шт +
    РЧ-компоненты для ПИМ-анализатора
    16DD50-2.75-R
    Armored PIM тестовый кабель, 2.75 м, 7/16 DIN(m) - 7/16 DIN(m), 50 Ω
    По запросу
    - шт +
    16DD50-4.0-R
    Armored PIM тестовый кабель, 4.0 м, 7/16 DIN(m) - 7/16 DIN(m), 50 Ω
    По запросу
    - шт +
    2000-1626-R
    PIM тестовый кабель, 3.0 м, 7/16 DIN(m) - 7/16 DIN(m), 50 Ω
    По запросу
    - шт +
    2000-1783-R
    PIM тестовый кабель, 3.0 м, 7/16 DIN(m) - 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    2000-1845-R
    PIM тестовый кабель, 3.0 м, 7/16 DIN(m) - 4.3-10(m), 50 Ω
    По запросу
    - шт +
    2000-1846-R
    PIM тестовый кабель, 3.0 м, 7/16 DIN(m) - 4.3-10(f), 50 Ω
    По запросу
    - шт +
    2000-1724-R
    Low PIM Нагрузка, 700МГц - 2600МГц, 40W, 7/16 DIN(m), 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    2000-1749-R
    Low PIM Нагрузка, 700МГц - 2600МГц, 10W, 7/16 DIN(m), 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    2000-1913-R
    Low PIM Нагрузка, 700 МГц - 2600 МГц, 10 W, 4.3-10(m) - 4.3-10(f), 50 Ω
    По запросу
    - шт +
    1091-446-R
    PIM Standard, -80 дБм ±3 дБ at 1730 МГц, with 2 x 20 W, 7/16 DIN(m) - 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    1091-464-R
    PIM Standard, -80 дБм at 1730 МГц with 2 x 20 W, 4.3-10(m) - 4.3-10(f), 50 Ω
    По запросу
    - шт +
    1091-421-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(m) - 7/16 DIN(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-422-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(m) - 7/16 DIN(f), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-423-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(m) - N(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-424-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(m) - N(f), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-425-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(f) - N(f), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-426-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(f) - N(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-427-R
    Адаптер с низким уровнем ПИМ, 7/16 DIN(f) - 7/16 DIN(f), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-431-R
    Адаптер с низким уровнем ПИМ, 45°, 7/16 DIN(m) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-432-R
    Адаптер с низким уровнем ПИМ, 45°, 7/16 DIN(f) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-433-R
    Адаптер с низким уровнем ПИМ, 4.1-9.5(f) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-434-R
    Адаптер с низким уровнем ПИМ, 4.1-9.5(m) - 7/16 DIN(f), 0 - 3.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-435-R
    Адаптер с низким уровнем ПИМ, 4.1-9.5(f) - N(m), 0 - 3.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-436-R
    Адаптер с низким уровнем ПИМ, 4.1-9.5(m) - N(m), 0 - 3.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-440-R
    Адаптер с низким уровнем ПИМ, 4.3-10(f) - 7/16 DIN(f), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-441-R
    Адаптер с низким уровнем ПИМ, 4.3-10(m)to 7/16 DIN(f), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-442-R
    Адаптер с низким уровнем ПИМ, 4.3-10(f) - N(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-443-R
    Адаптер с низким уровнем ПИМ, 4.3-10(m) - N(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-466-R
    Адаптер с низким уровнем ПИМ, 4.3-10(m) - 7/16 DIN(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    1091-468-R
    Адаптер с низким уровнем ПИМ, 4.3-10(f) - 7/16 DIN(m), 0 - 6.0 ГГц, 50 Ω
    По запросу
    - шт +
    01-510
    Adjustable Wrench
    По запросу
    - шт +
    01-513-R
    1-1/4in Torque Wrench
    По запросу
    - шт +
    01-528-R
    Torque Wrench for coupling torque of 4.3-10 connectors, 22 мm opening
    По запросу
    - шт +
    971-9-R
    Cleaning Wipes
    По запросу
    - шт +
    971-10-R
    Cleaning Swabs
    По запросу
    - шт +
    Калибровочные компоненты 50 Ом (только для режима тестера АФУ)
    2000-1914-R
    Precision Open/Short/Load, 4.3-10(f), 0 - 6 ГГц, 50 Ω
    По запросу
    - шт +
    2000-1915-R
    Precision Open/Short/Load, 4.3-10(m), 0 - 6 ГГц, 50 Ω
    По запросу
    - шт +
    2000-1618-R
    Precision Open/Short/Load, 7/16DIN(m), 0 - 6.0ГГц 50 Ω
    По запросу
    - шт +
    2000-1619-R
    Precision Open/Short/Load, 7/16DIN(f), 0 - 6.0ГГц 50 Ω
    По запросу
    - шт +
    22N50
    Open/Short, N(m), 0 - 18ГГц, 50 Ω
    По запросу
    - шт +
    22NF50
    Open/Short, N(f), 0 - 18ГГц, 50 Ω
    По запросу
    - шт +
    SM/PL-1
    Precision Load, N(m), 42дБ, 6.0ГГц
    По запросу
    - шт +
    SM/PLNF-1
    Precision Load, N(f), 42дБ, 6.0ГГц
    По запросу
    - шт +
    OSLN50A-8
    High Performance Type N(m), 0 - 8 ГГц, 50 Ω
    По запросу
    - шт +
    OSLNF50A-8
    High Performance Type N(f), 0 - 8 ГГц, 50 Ω
    По запросу
    - шт +
    Армированные фазостабильные кабельные сборки (для режима тестера АФУ)
    15RNFN50-1.5-R
    1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
    По запросу
    - шт +
    15RDFN50-1.5-R
    1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    15RDN50-1.5-R
    1.5м, 0 - 6ГГц, N(m) - 7/16DIN(m), 50 Ω
    По запросу
    - шт +
    15RNFN50-3.0-R
    3.0м, 0 - 6ГГц, N(m) - N(f), 50 Ω
    По запросу
    - шт +
    15RDFN50-3.0-R
    3.0м, 0 - 6ГГц, N(m) - 7/1 6 DIN(f), 50 Ω
    По запросу
    - шт +
    15RDN50-3.0-R
    3.0м, 0 - 6ГГц, N(m) - 7/16 DIN(m), 50 Ω
    По запросу
    - шт +
    Кабельные сборки со сменными адаптерами, фазостабильные (только для режима тестера АФУ)
    15RCN50-1.5-R
    1.5 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    15RCN50-3.0-R
    3.0 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    15NNF50-1.5C
    1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω
    По запросу
    - шт +
    15NN50-1.5C
    1.5 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω
    По запросу
    - шт +
    15NDF50-1.5C
    1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ω
    По запросу
    - шт +
    15ND50-1.5C
    1.5м, 0 - 6ГГц, N(m) - 7/16 DIN(m), 50 Ω
    По запросу
    - шт +
    15NNF50-3.0C
    3.0м, 0 - 6ГГц, N(m) - N(f), 50 Ω
    По запросу
    - шт +
    15NN50-3.0C
    3.0м, 0 - 6ГГц, N(m) - N(m), 50 Ω
    По запросу
    - шт +
    15NNF50-5.0C
    5.0м, 0 - 6ГГц, N(m) - N(f), 50 Ω
    По запросу
    - шт +
    15NN50-5.0C
    5.0м, 0 - 6ГГц, N(m) - N(m), 50 Ω
    По запросу
    - шт +
    15N43M50-1.5C
    Test Port Extension Cable, Armored, 1.5 мeters, 0 - 6ГГц, N(m) - 4.3-10(m)
    По запросу
    - шт +
    15N43F50-1.5C
    Test Port Extension Cable, Armored, 1.5 мeter, 0 - 6ГГц, N(m) - 4.3-10(f)
    По запросу
    - шт +
    15N43M50-3.0C
    Test Port Extension Cable, Armored, 3 мeters, 0 - 6 ГГц, N(m) - 4.3-10(m)
    По запросу
    - шт +
    15N43F50-3.0C
    Test Port Extension Cable, Armored, 3 мeters, 0 - 6 ГГц, N(m) - 4.3-10(f)
    По запросу
    - шт +
    5NF43M50-1.5C
    Test Port Extension Cable, Armored, 1.5 мeters, 0 - 6 ГГц, N(f) - 4.3-10(m)
    По запросу
    - шт +
    15NF43F50-1.5C
    Test Port Extension Cable, Armored, 1.5 мeters, 0 - 6 ГГц, N(f) - 4.3-10(f)
    По запросу
    - шт +
    5NF43M50-3.0C
    Test Port Extension Cable, Armored, 3 мeters, 0 - 6 ГГц, N(f) - 4.3-10(m)
    По запросу
    - шт +
    15NF43F50-3.0C
    Test Port Extension Cable, Armored, 3 мeters, 0 - 6 ГГц, N(f) - 4.3-10(f)
    По запросу
    - шт +
    Прецизионные адаптеры (только для режима тестера АФУ)
    34NN50A
    N(m) - N(m), 0 - 18 ГГц, 50 Ω
    По запросу
    - шт +
    34NFNF50
    N(f) - N(f), 0 - 18 ГГц, 50 Ω
    По запросу
    - шт +
    1091-26-R
    SMA(m) - N(m), 0 - 18 ГГц, 50 Ω
    По запросу
    - шт +
    1091-27-R
    SMA(f) - N(m), 0 - 18 ГГц, 50 Ω
    По запросу
    - шт +
    1091-80-R
    SMA(m) - N(f), 0 - 18 ГГц, 50 Ω
    По запросу
    - шт +
    1091-81-R
    SMA(f) - N(f), 0 - 18 ГГц, 50 Ω
    По запросу
    - шт +
    091-172-R
    BNC(f) - N(m), 0 - 1.3 ГГц, 50 Ω
    По запросу
    - шт +
    091-465-R
    Адаптер, 0 - 6 ГГц, 4.3-10(f) - N(f), 50 Ω
    По запросу
    - шт +
    091-467-R
    Адаптер, 0 - 6 ГГц, 4.3-10(m) - N(f), 50 Ω
    По запросу
    - шт +
    510-90-R
    7/16 DIN(f) - N(m), 0 - 7.5 ГГц, 50 Ω
    По запросу
    - шт +
    510-91-R
    7/16 DIN(f) - N(f), 0 - 7.5 ГГц, 50 Ω
    По запросу
    - шт +
    510-92-R
    7/16 DIN(m) - N(m), 0 - 7.5 ГГц, 50 Ω
    По запросу
    - шт +
    510-93-R
    7/16 DIN(m) - N(f), 0 - 7.5 ГГц, 50 Ω
    По запросу
    - шт +
    510-96-R
    7/16 DIN(m) - 7/16 DIN (m), 0 - 7.5 ГГц, 50 Ω
    По запросу
    - шт +
    510-97-R
    7/16 DIN(f) - 7/16 DIN (f), 0 - 7.5 ГГц, 50 Ω
    По запросу
    - шт +
    510-102-R
    N(m) - N(m), 0 - 11 ГГц, 50 Ом, угловой
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
