Осциллографы реального времени до 8 аналоговых каналов c полосой пропускания от 500 МГц до 6 ГГц
Наличие: По запросуПо запросу По запросу По запросу

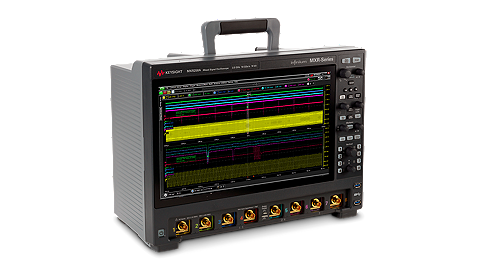

Осциллографы Infiniium серии MXR Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight Technologies предлагает интегрированные решения, объединяющие измерения, экстракцию параметров и верификацию разработок.
Компания Keysight Technologies производит осциллографы, анализаторы, измерители, генераторы, источники питания, а также… подробнее
Обзор
Верхняя граница полосы пропускания
Частота дискретизации
Глубина памяти в стандартной конфигурации
Скорость обновления сигналов на экране
Верхняя граница полосы пропускания
Частота дискретизации
Глубина памяти в стандартной конфигурации
Скорость обновления сигналов на экране
Свернуть
Развернуть
Основные возможности и технические характеристики
ОСНОВНЫЕ ОСОБЕННОСТИ
Более глубокий анализ сигналов. Более широкие функциональные возможности. Экономия времени.
Осциллографы Keysight Infiniium серии MXR помогут вам детально изучить взаимодействие сигналов в сложных схемах. Осциллографы серии MXR обеспечивают наглядное представление всех значимых сигналов и позволяют обнаруживать не только симптомы, но и глубинные причины проблем и устранять неполадки за считанные минуты, а не часы. Благодаря использованию в аппаратной части тех же микросхем, что и в осциллографах серии Infiniium UXR, осциллографы серии MXR обеспечивают ускорение построения глазковых диаграмм и запуска в сочетании со свойственными приборам Keysight превосходными показателями целостности сигналов. Осциллографы серии MXR также позволяют защитить ваши будущие инвестиции, поскольку они полностью обеспечивают возможность полной модернизации, включая увеличение количества каналов и расширение полосы пропускания. Покупайте то, что нужно сегодня, и добавляйте все остальное в осциллограф серии MXR по мере необходимости.
- Верхняя граница полосы пропускания от 500 МГц до 6 ГГц на всех 4 или 8 аналоговых каналах
- Высокая скорость измерений благодаря специализированным микросхемам, используемым в осциллографах Infiniium серии UXR
- Высокая точность измерений благодаря эффективному числу разрядов (ENOB), равному 9, и уровню шумов от 43 мкВ
- Функциональные возможности восьми приборов в одном: осциллограф, логический анализатор, анализатор протоколов последовательных шин, цифровой вольтметр, частотомер, анализатор спектра реального времени, устройство для построения диаграмм Боде, генератор сигналов стандартной и произвольной формы
- Дисплей с диагональю 15,6 дюймов (39,6 см) и разрешением Full HD 1920 x 1080, изображение которого можно продублировать на большом мониторе
- Возможность расширения функциональных возможностей за счет использования различных опций, что позволяет сделать тестирование более быстрым, простым и менее подверженным ошибкам, вызванным человеческим фактором
ОСЦИЛЛОГРАФЫ INFINIIUM СЕРИИ MXR ОБЕСПЕЧИВАЮТ:
- возможность анализа спектра в режиме реального времени, что идеально подходит для исследования быстро изменяющихся сигналов
- отображение глазковых диаграмм со скоростью более 750 000 единичных интервалов в секунду и разрешением 10 бит
- полосу пропускания до 6 ГГц на всех восьми каналах
- частоту дискретизации до 16 Гвыб./с на каждом из восьми каналов
- глубину памяти 200 Мвыб./с на канал в стандартной конфигурации
- возможность полной модернизации — без всяких исключений
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Верхняя граница полосы пропускания
от 500 МГц до 6 ГГц
Количество аналоговых каналов
4 или 8 (с возможностью модернизации)
Частота дискретизации
16 Гвыб./с
Глубина памяти в стандартной конфигурации
200 Мвыб./с на канал
Скорость обновления сигналов на экране
более 200 000 осциллограмм в секунду
Свернуть
Развернуть
Основные возможности и технические характеристики
ОСНОВНЫЕ ОСОБЕННОСТИ
Более глубокий анализ сигналов. Более широкие функциональные возможности. Экономия времени.
Осциллографы Keysight Infiniium серии MXR помогут вам детально изучить взаимодействие сигналов в сложных схемах. Осциллографы серии MXR обеспечивают наглядное представление всех значимых сигналов и позволяют обнаруживать не только симптомы, но и глубинные причины проблем и устранять неполадки за считанные минуты, а не часы. Благодаря использованию в аппаратной части тех же микросхем, что и в осциллографах серии Infiniium UXR, осциллографы серии MXR обеспечивают ускорение построения глазковых диаграмм и запуска в сочетании со свойственными приборам Keysight превосходными показателями целостности сигналов. Осциллографы серии MXR также позволяют защитить ваши будущие инвестиции, поскольку они полностью обеспечивают возможность полной модернизации, включая увеличение количества каналов и расширение полосы пропускания. Покупайте то, что нужно сегодня, и добавляйте все остальное в осциллограф серии MXR по мере необходимости.
- Верхняя граница полосы пропускания от 500 МГц до 6 ГГц на всех 4 или 8 аналоговых каналах
- Высокая скорость измерений благодаря специализированным микросхемам, используемым в осциллографах Infiniium серии UXR
- Высокая точность измерений благодаря эффективному числу разрядов (ENOB), равному 9, и уровню шумов от 43 мкВ
- Функциональные возможности восьми приборов в одном: осциллограф, логический анализатор, анализатор протоколов последовательных шин, цифровой вольтметр, частотомер, анализатор спектра реального времени, устройство для построения диаграмм Боде, генератор сигналов стандартной и произвольной формы
- Дисплей с диагональю 15,6 дюймов (39,6 см) и разрешением Full HD 1920 x 1080, изображение которого можно продублировать на большом мониторе
- Возможность расширения функциональных возможностей за счет использования различных опций, что позволяет сделать тестирование более быстрым, простым и менее подверженным ошибкам, вызванным человеческим фактором
ОСЦИЛЛОГРАФЫ INFINIIUM СЕРИИ MXR ОБЕСПЕЧИВАЮТ:
- возможность анализа спектра в режиме реального времени, что идеально подходит для исследования быстро изменяющихся сигналов
- отображение глазковых диаграмм со скоростью более 750 000 единичных интервалов в секунду и разрешением 10 бит
- полосу пропускания до 6 ГГц на всех восьми каналах
- частоту дискретизации до 16 Гвыб./с на каждом из восьми каналов
- глубину памяти 200 Мвыб./с на канал в стандартной конфигурации
- возможность полной модернизации — без всяких исключений
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Верхняя граница полосы пропускания
от 500 МГц до 6 ГГц
Количество аналоговых каналов
4 или 8 (с возможностью модернизации)
Частота дискретизации
16 Гвыб./с
Глубина памяти в стандартной конфигурации
200 Мвыб./с на канал
Скорость обновления сигналов на экране
более 200 000 осциллограмм в секунду
Свернуть
Развернуть
Комплектация
- Пассивный пробник 10:1, 500 МГц — N2873A
- Калибровочный кабель 50 Ом, 1 метр — 54609-61609
- Сумка для принадлежностей — 54925-62301
- Защитная крышка передней панели — 54925-44101
- Кабель питания — В соответствии со стандартом страны заказчика
- Полноразмерная клавиатура — 0960-3245
- Оптическая мышь с колесиком прокрутки — 0960-3246
Свернуть
Развернуть
Комплектация
- Пассивный пробник 10:1, 500 МГц — N2873A
- Калибровочный кабель 50 Ом, 1 метр — 54609-61609
- Сумка для принадлежностей — 54925-62301
- Защитная крышка передней панели — 54925-44101
- Кабель питания — В соответствии со стандартом страны заказчика
- Полноразмерная клавиатура — 0960-3245
- Оптическая мышь с колесиком прокрутки — 0960-3246
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
82101-21
Наименование СИ
Осциллографы цифровые
Обозначение типа СИ
MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A
Изготовитель
"Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок свидетельства или заводской номер
01.07.2026
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
82101-21
Наименование СИ
Осциллографы цифровые
Обозначение типа СИ
MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A
Изготовитель
"Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок свидетельства или заводской номер
01.07.2026
Характеристики
Загрузить технические характеристики
| Рабочие характеристики | |||||||
| Характеристики аналоговых каналов | |||||||
| MXR05xA | MXR10xA | MXR20xA | MXR25xA | MXR40xA | MXR60xA | ||
| Полоса пропускания (-3 дБ) | 50 Ом [1] | 500 МГц | 1 ГГц | 2 ГГц | 2,5 ГГц | 4 ГГц | 6 ГГц |
| 1 МОм | 500 МГц | 500 МГц | 500 МГц | 500 МГц | 500 МГц | 500 МГц | |
| Тип. время | 10/90% | 860 пс | 430 пс | 215 пс | 172 пс | 107,5 пс | 71,7 пс |
| нарастания/спада [4] | 20/80% | 620 пс | 310 пс | 155 пс | 124 пс | 77,5 пс | 51,7 пс |
| Число входных каналов | 4 или 8 аналоговых, 16 цифровых (опция) | ||||||
| Частота дискретизации в режиме реального времени | 16 Гвыб/с, все аналоговые каналы [1] | ||||||
| Разрешение дискретизации | 62,5 пс (разделить на коэффициент интерполяции, если доступно) | ||||||
| Разрешение по вертикали [3] | 10 разрядов (до 16 разрядов в режиме высокого разрешения) | ||||||
| Частота обновления сигналов в режиме реального времени | >200 000 осц./с | ||||||
| Глубина памяти [1] | Стандартная конфигурация | 200 млн точек/канал, все каналы | |||||
| Опция | 400 млн точек/канал, все каналы | ||||||
| Входной импеданс | 50 Ом [1] | ±3,5% (тип. ±1% при 25°C) | |||||
| 1 МОм | ±1% (14 пФ, тип.) | ||||||
| Диапазон чувствительности [3] | 50 Ом [1] | от 1 мВ/дел. до 1 В/дел. | |||||
| 1 МОм | от 1 мВ/дел. до 5 В/дел. (1 МОм) | ||||||
| Режим входа | 50 Ом [1] | Связь по пост. току | |||||
| 1 МОм | Связь по пост. току, по перем. току (>11 Гц) | ||||||
| Фильтры для ограничения полосы пропускания | Аналоговые | 20 МГц, 200 МГц | |||||
| Цифровые [5] | от 14,7 МГц до верхней границы полосы пропускания осциллографа с шагом в одну десятую часть. Опции фильтра: ФНЧ типа Brick Wall, фильтр Бесселя 4-го порядка, полосовой | ||||||
| Макс. входное напряжение | 50 Ом | ±5 Вмакс. [1] | |||||
| 1 МОм | 30 Bcp.kb. или ±40 ВМАКС. (постоянное + пиковое) | ||||||
| Примечания | Измерение при более высоких напряжениях возможно при использовании пробников. Входящий в комплект пробник N2873A с делителем напряжения 10:1 рассчитан на 300 Bcp.kb. или ±400 Вмакс. (постоянное + пиковое). Осциллограф не рассчитан на переходные перенапряжения на входах 50 Ом или 1 МОм с пробниками или без них. | ||||||
| Offset range | 50 Ом [1] |
≤55 мВ/дел.: ±0,8 В ≤120 мВ/дел.: ±1,6 В ≤260 мВ/дел.: ±3,2 В >260 мВ/дел.: ±4 В |
|||||
| 1 МОм |
<10 мВ/дел.: ±5 В ≤200 мВ/дел.: ±20 В >200 мВ/дел.:±100 В |
||||||
| Погрешность смещения [1][3] | <2 В: ±0,1 дел ±2 мВ ±1%; >2 В: ±0,1 дел ±2 мВ ±1,5% | ||||||
| Динамический диапазон [6] | ±4 деления от середины экрана | ||||||
| Погрешность усиления по постоянному току [1][2][3] | ±2% полной шкалы (±1 % тип.) | ||||||
| Погрешность измерения постоянного напряжения [2] | При использовании двух курсоров: ±[(погрешность усиления по пост. току) + (разрешение)] При использовании одного курсора: ±[(погрешность усиления по пост. току) + (погрешность смещения) + (разрешение/2)] | ||||||
| Развязка каналов | от 0 Гц до 6 ГГц: 50 дБ | ||||||
|
1. Указаны гарантируемые значения, все остальные значения – типовые. Приведенные характеристики действительны после 30-минутного прогрева в пределах ±5°C от температуры калибровки. Значение входного сопротивления действительно для настройки разрешения по вертикали, при котором вся осциллограмма по вертикали помещается на экране осциллографа. 2. Полная шкала определяется как 8 делений по вертикали. Повышение чувствительности применяется ниже 2 мВ/дел., полная шкала определяется как 16 мВ. Измерение выполняется с максимальной частотой дискретизации. 3. Вход 50 Ом: основные настройки вертикальной шкалы – 5 мВ, 10 мВ, 20 мВ, 50 мВ, 100 мВ, 200 мВ, 500 мВ и 1 В на деление. Вход 1 МОм: основные настройки вертикальной шкалы – 5 мВ, 10 мВ, 20 мВ, 50 мВ, 100 мВ, 200 мВ, 500 мВ, 1 В, 2 В и 5 В на деление. Для пробника с делителем 10:1 значения вертикальной шкалы умножаются на 10. 4. Расчет времени нарастания/спада 10/90% основан на Tr = 0,43/полоса пропускания. Расчет времени нарастания/спада 20/80% основан на Tr = 0,31/полоса пропускания. 5. При использовании ФНЧ типа Brick Wall можно настроить полосу пропускания вплоть до значения верхней границы полосы пропускания прибора. При использовании фильтра Бесселя 4-го порядка полоса пропускания приблизительно составляет 2/3 от значения верхней границы полосы пропускания прибора. Полосовой фильтр не предназначен для применений общего назначения и используется с нашим приложением для анализа фазового шума. За дополнительной информацией обращайтесь в Keysight. |
|||||||
| Дисплей | |||||||
| Размер | 15,6” емкостной сенсорный | ||||||
| Разрешение | Full HD (1920x1080) | ||||||
| Экранные сообщения | до 100, всплывающие или фиксированные | ||||||
| Число делений сетки | до 16 | ||||||
| Windows | До 8 окон с осциллограммами | ||||||
| Режимы отображения сигналов | Соединенные значения выборок (интерполяция sin(x)/x или линии), только точки | ||||||
| Режимы послесвечения | Бесконечное, регулируемое, с цветовой градацией | ||||||
| Компьютерная система | |||||||
| Операционная система | Windows 10 | ||||||
| Центральный процессор | Intel Core i5-6500 3,2 ГГц | ||||||
| Оперативная память | 8 Гбайт | ||||||
| Жесткий диск | Cъёмный твёрдотельный накопитель 500 ГБ с возможностью установки твёрдотельного накопителя емкостью до 1 ТБ (дополнительный накопитель доступен) | ||||||
| Периферийные устройства | Оптическая USB мышь и полноразмерная клавиатура входят в комплект поставки | ||||||
| Поддержка LXI | Класс С | ||||||
| Интерфейсы | |||||||
| Локальная сеть | Разъем RJ-45, поддержка Ethernet 10/100/1000Base-T. Обеспечивает дистанционное управление по интернету, оповещение по электронной почте о запуске, передача данных и файлов, печать через сеть (поддерживает скорость выгрузки данных до 80 МБ/с) | ||||||
| USB | 4 хост-порта USB 2.0 (2 на передней панели, 2 на боковой панели), 2 хост-порта USB 3.0 (на боковой панели), 1 порт устройства USB 3.0 (поддерживает скорость выгрузки данных до 200 МБ/с) | ||||||
| Аудиоинтерфейсы | Вход микрофона, линейный вход, линейный выход | ||||||
| Выход на дисплей | DisplayPort и VGA (поддержка двух дисплеев одновременно) | ||||||
| Выход запуска | Уровни ТТЛ, нагрузка с высоким импедансом | ||||||
| Вспомогательный выход | Конфигурируемый: уровень постоянного напряжения, компенсация пробника, выход запуска или демонстрационного сигнала | ||||||
| Выход тактового сигнала | Амплитуда на нагрузке 50 Ом: 1,65±0,05 ВПИК-ПИК (8,3±0,3 дБм), синусоидальный сигнал (внутренний или внешний источник тактовой частоты по выбору) Частота: 10 МГц ± (8 х 10-9 начальная + 75 х 10-9/год) со внутренним источником тактовой частоты; для внешнего источника - см. его технические характеристики | ||||||
| Вход тактового сигнала | Амплитуда на нагрузке 50 Ом: синусоидальный сигнал от 356 мВПИК.ПИК (-5 дБм) до 5 ВПИК.ПИК (+18 дБм), прямоугольный сигнал от 285 мВПИК.ПИК до 4 ВПИК.ПИК Частота: 10 МГц ±1O∙1O-6 | ||||||
| Поддерживаемые типы файлов | |||||||
| Файлы настроек Infiniium |
.set .osc |
Только настройки осциллографа Данные настроек и осциллограмм |
|||||
| Файлы осциллограмм, сжатые |
.wfm .bin .h5 .mat |
Двоичные, формат Infiniium Двоичные, прибл. в 5 раз меньше более крупных формата XY С открытым исходным кодом, формат Infiniium или InfiniiVision MATLAB |
|||||
| Файлы осциллограмм, необработанные данные |
.csv .tsv .txt |
Значения XY, разделенные запятыми Значения XY, разделенные знаками табуляции Значения Y |
|||||
| Файлы изображений |
.png .jpg .bmp .gif .tif |
24-битный цвет 24-битный цвет 24-битный цвет 8-битный цвет 8-битный |
|||||
| Все изображения могут быть сохранены или распечатаны только с осциллограммами, инвертированным фоном, с информацией о настройке и(или) в сжатом формате. | |||||||
| Условия эксплуатации, размеры, соответствие стандартам безопасности | |||||||
| Температура |
Рабочая: При хранении: |
от +5 до +40°C -40 to +70° C |
|||||
| Относительная влажность | Рабочая: | относительная влажность ≤80% без образования конденсата при температуре +40°C | |||||
| При хранении: | относительная влажность ≤90% без образования конденсата при температуре до +70°C | ||||||
| Высота над уровнем моря |
Рабочая: При хранении: |
до 3000 м до 15 300 м |
|||||
| Электропитание |
100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц |
||||||
| Максимальная потребляемая мощность: | |||||||
|
4 канала - 450 Вт 8 канала - 650 Вт |
|||||||
| Шум | 55,3 дБ (спереди) | ||||||
| Масса | Базовый блок: | Модели с 4 каналами: 13,75 кг Модели с 8 каналами: 14,50 кг | |||||
| В упаковке: | Модели с 4 каналами: 20,95 кг Модели с 8 каналами: 21,90 кг Упаковка: 7,2 кг | ||||||
| Габаритные размеры | Высота: | 327 мм с убранными ножками | |||||
| Ширина: | 443 мм | ||||||
| Глубина: | 223 мм, включая ручки и задние ножки | ||||||
| Безопасность |
IEC 61010-1:2017 IEC 61010-2-030:2017 UL 61010-1:2012 (ред. 3) UL 61010-2-030:2018 CAN/CSA-22.2 No. 61010-1-12 CAN/CSA-22.2 No. 61010-2-030-17 |
||||||
| Стандарты ЭМС |
CISPR 11/EN 55011 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC61326-1:2012/EN61326-1:2013 |
||||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
MXR054A
|
Осциллограф реального времени: 4 аналоговых канала, с полосой пропускания 500 МГц
|
$30 548.75 | ||
|
MXR408A
|
Осциллограф реального времени: 8 аналоговых канала, с полосой пропускания 4 ГГц
|
$104 078.75 | ||
|
MXR604A
|
Осциллограф реального времени: 4 аналоговых канала, с полосой пропускания 6 ГГц
|
$86 390 | ||
|
MXR608A
|
Осциллограф реального времени: 8 аналоговых канала, с полосой пропускания 6 ГГц
|
$166 437.50 | ||
|
MXR058A
|
Осциллограф реального времени: 8 аналоговых канала, с полосой пропускания 500 МГц
|
$47 658.75 | ||
|
MXR104A
|
Осциллограф реального времени: 4 аналоговых канала, с полосой пропускания 1 ГГц
|
$38 266.25 | ||
|
MXR108A
|
Осциллограф реального времени: 8 аналоговых канала, с полосой пропускания 1 ГГц
|
$60 201.25 | ||
|
MXR204A
|
Осциллограф реального времени: 4 аналоговых канала, с полосой пропускания 2 ГГц
|
$45 403.75 | ||
|
MXR208A
|
Осциллограф реального времени: 8 аналоговых канала, с полосой пропускания 2 ГГц
|
$70 730 | ||
|
MXR254A
|
Осциллограф реального времени: 4 аналоговых канала, с полосой пропускания 2,5 ГГц
|
$48 206.25 | ||
|
MXR258A
|
Осциллограф реального времени: 8 аналоговых канала, с полосой пропускания 2,5 ГГц
|
$81 177.50 | ||
|
MXR404A
|
Осциллограф реального времени: 4 аналоговых канала, с полосой пропускания 4 ГГц
|
$61 645 |
12
| Аппаратные опции |
|
MXR2MSO
|
Добавление анализатора логических сигналов, 16 каналов (включает пробник N2756A)
|
$6 972.50 | ||
|
MXR2WAV
|
Добавление генератора сигналов, 50 МГц
|
$2 785 | ||
|
MXRMEM
|
Расширение памяти до 400 млн точек/кан.
|
По запросу | ||
|
MXR2RACK
|
Комплект для монтажа в стойку, 8U
|
$1 383.75 | ||
|
MXR2SSD
|
Дополнительный съёмный твёрдотельный накопитель, 500 ГБ или 1 ТБ
|
По запросу |
17
| Расширение полосы пропускания |
|
MXR2BW-027
|
От 2 ГГц…до 6 ГГц
|
$89 381.25 | ||
|
MXR2BW-028
|
От 2,5 ГГц…до 4 ГГц
|
$20 710 | ||
|
MXR2BW-029
|
От 2,5 ГГц…до 6 ГГц
|
$79 643.75 | ||
|
MXR2BW-030
|
От 4 ГГц…до 6 ГГц
|
$58 933.75 | ||
|
MXR2BW-001
|
От 500 МГц…до 1 ГГц
|
$7 161.25 | ||
|
MXR2BW-002
|
От 500 МГц…до 2 ГГц
|
$13 561.25 | ||
|
MXR2BW-003
|
От 500 МГц…до 2,5 ГГц
|
$16 403.75 | ||
|
MXR2BW-004
|
От 500 МГц…до 4 ГГц
|
$28 843.75 | ||
|
MXR2BW-005
|
От 500 МГц…до 6 ГГц
|
$51 837.50 | ||
|
MXR2BW-006
|
От 1 ГГц…до 2 ГГц
|
$6 400 | ||
|
MXR2BW-007
|
От 1 ГГц…до 2,5 ГГц
|
$9 242.50 | ||
|
MXR2BW-008
|
От 1 ГГц…до 4 ГГц
|
$21 682.50 | ||
|
MXR2BW-009
|
От 1 ГГц…до 6 ГГц
|
$44 676.25 | ||
|
MXR2BW-010
|
От 2 ГГц…до 2,5 ГГц
|
$2 842.50 | ||
|
MXR2BW-011
|
От 2 ГГц…до 4 ГГц
|
$15 282.50 | ||
|
MXR2BW-012
|
От 2 ГГц…до 6 ГГц
|
$38 276.25 | ||
|
MXR2BW-013
|
От 2,5 ГГц…до 4 ГГц
|
$12 440 | ||
|
MXR2BW-014
|
От 2,5 ГГц…до 6 ГГц
|
$35 433.75 | ||
|
MXR2BW-015
|
От 4 ГГц…до 6 ГГц
|
$22 993.75 | ||
|
MXR2BW-016
|
От 500 МГц…до 1 ГГц
|
$11 660 | ||
|
MXR2BW-017
|
От 500 МГц…до 2 ГГц
|
$21 361.25 | ||
|
MXR2BW-018
|
От 500 МГц…до 2,5 ГГц
|
$31 098.75 | ||
|
MXR2BW-019
|
От 500 МГц…до 4 ГГц
|
$51 808.75 | ||
|
MXR2BW-020
|
От 500 МГц…до 6 ГГц
|
$110 741.25 | ||
|
MXR2BW-021
|
От 1 ГГц…до 2 ГГц
|
$9 700 | ||
|
MXR2BW-022
|
От 1 ГГц…до 2,5 ГГц
|
$19 438.75 | ||
|
MXR2BW-023
|
От 1 ГГц…до 4 ГГц
|
$40 148.75 | ||
|
MXR2BW-024
|
От 1 ГГц…до 6 ГГц
|
$99 081.25 | ||
|
MXR2BW-025
|
От 2 ГГц…до 2,5 ГГц
|
$9 737.50 | ||
|
MXR2BW-026
|
От 2 ГГц…до 4 ГГц
|
$30 447.50 |
47
| Стандартные принадлежности |
|
N2873A
|
Пассивный пробник 10:1, 500 МГц
|
$616.25 | ||
|
54609-61609
|
Калибровочный кабель 50 Ом, 1 метр
|
$612.50 | ||
|
54925-62301
|
Сумка для принадлежностей
|
По запросу | ||
|
54925-44101
|
Защитная крышка передней панели
|
$172.50 | ||
|
0960-3245
|
Полноразмерная клавиатура
|
По запросу | ||
|
0960-3246
|
Оптическая мышь с колесиком прокрутки
|
По запросу |
53
| Встроенные приборы |
|
Стандартная конфигурация
|
4-разрядный цифровой вольтметр, 10-разрядные частотомеры
|
По запросу | ||
|
MXR000-WAV
|
Генератор сигналов, 50 МГц
|
$2 786.25 | ||
|
MXR000-MSO
|
Логический анализатор цифровых сигналов, 16 каналов (включая пробник N2756A)
|
$6 972.50 | ||
|
MXR000-160
|
Анализатор спектра в реальном масштабе времени (160 МГц) и цифровой понижающий преобразователь частоты (2 ГГц)
|
$12 533.75 | ||
|
MXR000-320
|
Анализатор спектра в реальном масштабе времени (320 МГц) и цифровой понижающий преобразователь частоты (2 ГГц)
|
$13 927.50 | ||
|
Part of D9010PWRA
|
Анализатор АЧХ, 50 МГц
|
По запросу | ||
|
Part of D9010JITA
|
Анализатор фазового шума
|
По запросу |
60
| Расширение возможностей |
|
MXR000-400
|
Расширение памяти до 400 млн точек/кан.
|
$5 856.25 | ||
|
MXR000-01T
|
Съёмный твёрдотельный накопитель 1 ТБ
|
$2 090 | ||
|
MXR000-FRE
|
Расширение диапазона частот, увеличение центральной частоты анализатора спектра реального времени и цифрового понижающего преобразователя частоты до 6 ГГц
|
$20 937.50 | ||
|
MXR000-1A7 [1]
|
Калибровка по ISO 17025 (в неаккредитованной лаборатории)
|
По запросу | ||
|
MXR000-AMG [1]
|
Калибровка по ISO 17025 (в аккредитованной лаборатории)
|
По запросу |
65
| Дополнительное оборудование |
|
3F2002-1910C[2]
|
Жесткий футляр для переноски, продаётся компанией CaseCruzer
|
По запросу | ||
|
54855-67604
|
Переходник с BNC (вилка) на SMA (розетка), 0-10 ГГц
|
$633.75 | ||
|
4865B [2]
|
Адаптер GPIB, продаётся компанией ICS Electronics
|
По запросу |
68
| Пробники и аксессуары |
|
N2870A-76A
|
Пассивный пробник
|
По запросу | ||
|
N2756A
|
Цифровые
|
$1 156.25 | ||
|
N2795A-97A
|
Несимметричный активный пробник
|
По запросу | ||
|
N2750A-52A
|
Дифференциальный низковольтный пробник
|
По запросу | ||
|
DP0001A
|
Дифференциальный высоковольтный пробник
|
$8 557.50 | ||
|
N7026A
|
Токовый пробник
|
$7 865 | ||
|
N2820A/21A
|
Высокочувствительный токовый пробник
|
По запросу | ||
|
N7020A/24A
|
Пробник шин питания
|
По запросу |
76
| Пакеты аналитического программного обеспечения |
|
D9010SCNA
|
Запуск по изображению на экране и результатам измерений
|
По запросу | ||
|
D9010JITA
|
Анализ параметров вертикальной и горизонтальной развертки, а также фазового шума
|
По запросу | ||
|
D9010DMBA
|
Моделирование и имитация без влияния кабелей, пробников и оснасток
|
По запросу | ||
|
D9020ASIA
|
Для раскрытия глазковых диаграмм
|
По запросу | ||
|
D9010POWA
|
Анализ качества электропитания (джиттер, наведённый шиной питания, сигнал/шум, жертва/источник помехи и др.)
|
По запросу | ||
|
D9010PWRA
|
Анализ электропитания (вход, коммутация, выход, коэффициент подавления пульсаций источника питания)
|
По запросу | ||
|
D9010PAMA
|
Измерения сигнала PAM-4
|
По запросу | ||
|
D9010UDAA
|
Автоматизация дистанционных измерений и составления отчетов об испытаниях
|
По запросу |
84
| Пакеты программного обеспечения для декодирования и запуска по сигналам протокола |
|
D9010LSSP
|
I2C, SPI, Quad SPI, eSPI, RS232, UART, JTAG, I2S, SVID, Manchester
|
По запросу | ||
|
D9010EMBP
|
USB 1.x и 2.0,Ethernet 10/100 МБ/с, USB-PD
|
По запросу | ||
|
D9010AUTP
|
CAN, LIN, CAN-FD, SENT
|
По запросу | ||
|
D9010MPLP
|
RFFE (только декодирование), I3C, SPMI
|
По запросу | ||
|
D9010MCDP
|
MIPI C-PHY и D-PHY, до 2,5 Гбит/с
|
По запросу | ||
|
D9010MILP
|
ARINC 429, MIL-STD 1553, SpaceWire
|
По запросу | ||
|
D9020AUTP
|
Автомобильный Ethernet 100BASE-T1
|
По запросу | ||
|
D9010USBP
|
USB 2.0, eUSB2, Superspeed USB (5 Гбит/с)
|
По запросу | ||
|
D9011BDLP
|
Содержит пакеты LSSP, EMBP, AUTP, MPLP, MILP
|
По запросу |
93
| Пакеты программного обеспечения для тестирования на соответствие протоколам |
|
D9010USBC
|
Передатчик USB 2.0
|
По запросу | ||
|
D9010ETHC
|
10M/100M/1G BASE-T и энерогоэффективный Ethernet
|
По запросу | ||
|
D9010EBZC
|
10G, MG Base-T, N-Base-T
|
По запросу | ||
|
AE6910T
|
1000BASE-T1 (IEEE 802.3pb), 100BASE-T1 (IEEE 802.3bw и TC8). Broad-R Reach
|
По запросу | ||
|
D9010CPHC
|
MIPI C-PHY до 2,5 Гбит/с
|
По запросу | ||
|
D9020DPHC
|
MIPI D-PHY до 2,5 Гбит/с (до CTS v1.2)
|
По запросу |
99
| Опции анализа ВЧ сигналов |
|
MXR2RTSA
|
Анализатор спектра в реальном масштабе времени (полоса обзора 160 МГц или 320 МГц) и цифровой понижающий преобразователь частоты (полоса обзора до 2 ГГц)
|
По запросу | ||
|
MXR2FRE
|
Расширение диапазона частот, увеличение центральной частоты анализатора спектра реального времени и цифрового понижающего преобразователя частоты до 6 ГГц
|
$20 890 |
101
| Добавление аналоговых каналов |
|
MXR28CH-001
|
Увеличение числа каналов с 4 до 8, 500 МГ ц
|
$42 512.50 | ||
|
MXR28CH-002
|
Увеличение числа каналов с 4 до 8, 1 ГГц
|
$47 162.50 | ||
|
MXR28CH-003
|
Увеличение числа каналов с 4 до 8, 2 ГГц
|
$50 573.75 | ||
|
MXR28CH-004
|
Увеличение числа каналов с 4 до 8, 2,5 ГГ ц
|
$57 700 | ||
|
MXR28CH-005
|
Увеличение числа каналов с 4 до 8, 4 ГГц
|
$66 243.75 | ||
|
MXR28CH-006
|
Увеличение числа каналов с 4 до 8, 6 ГГц
|
$103 391.25 |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Руководства
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
