Осциллограф от 200 МГц до 1,5 ГГц, 4 канала, част. дискр. 5 ГВыб/с + 16 цифр. Каналов

MXO 4
Для увеличения картинки наведите мышкой
MXO 4MXO 4MXO 4MXO 4
MXO 4MXO 4MXO 4MXO 4

Наличие: По запросу

По запросу
По запросу
По запросу

Осциллографы MXO 4 Подробнее




Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.

В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.

На… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

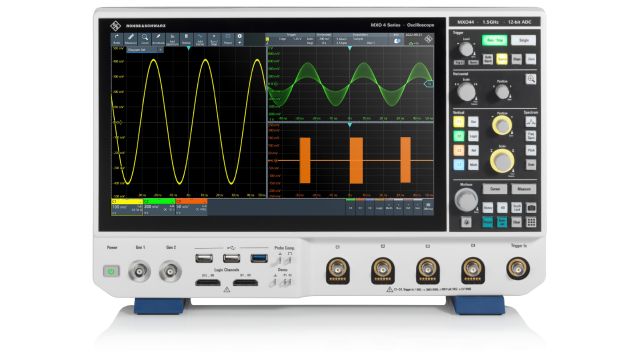

Осциллограф R&S MXO 4

Осциллограф нового поколения для ускоренного анализа

Основные сведения
  • Полоса пропускания: 200 МГц - 1,5 ГГц
  • Первый в мире осциллограф с частотой обновления > 4,5 млн осциллограмм в секунду
  • Лучшая в отрасли системная архитектура: 18-разрядное вертикальное разрешение/12-разрядный АЦП
  • Самая глубокая в классе стандартная память: 400 М точек
  • Лучшая в отрасли скорость сбора спектра 45 000 БПФ/с

ТЕХНОЛОГИЯ НОВОГО ПОКОЛЕНИЯ

Серия R&S MXO 4 - это первое новое поколение осциллографов, превосходящее по производительности и стоимости. Эти приборы представляют собой единственный в своем роде инженерный прорыв для ускоренного понимания.

Они имеют самую высокую в мире скорость обновления данных в реальном времени - 4,5 млн осциллограмм/с, что означает, что инженеры могут увидеть большее количество нечастых событий, чем с помощью любого другого прибора. Благодаря 12-разрядному АЦП разрешение осциллографов серии R&S MXO 4 в 16 раз выше, чем у традиционных 8-разрядных осциллографов, при любой частоте дискретизации без каких-либо компромиссов для более точных измерений. Благодаря стандартной памяти 400 Мвыб на всех четырех каналах и опциональной памяти 800 Мвыб с чередованием, прибор имеет в 100 раз больше стандартной памяти, чем аналогичные приборы.

Осциллографы серии R&S MXO 4, стоящие классом выше аналогичных осциллографов, оснащены впечатляющим 13,3-дюймовым емкостным сенсорным экраном Full HD и интуитивно понятным пользовательским интерфейсом, освоение которого занимает менее 15 минут.

Быстрое обнаружение аномалий сигнала

... с непревзойденной скоростью обновления
  • > 4,5 млн. осциллограмм/с.
  • До 90 % захвата сигнала в реальном времени
  • Быстрая работа с активными автоматическими измерениями, БПФ или курсорными измерениями
  • Быстрое и надежное обнаружение спорадических неисправностей сигнала

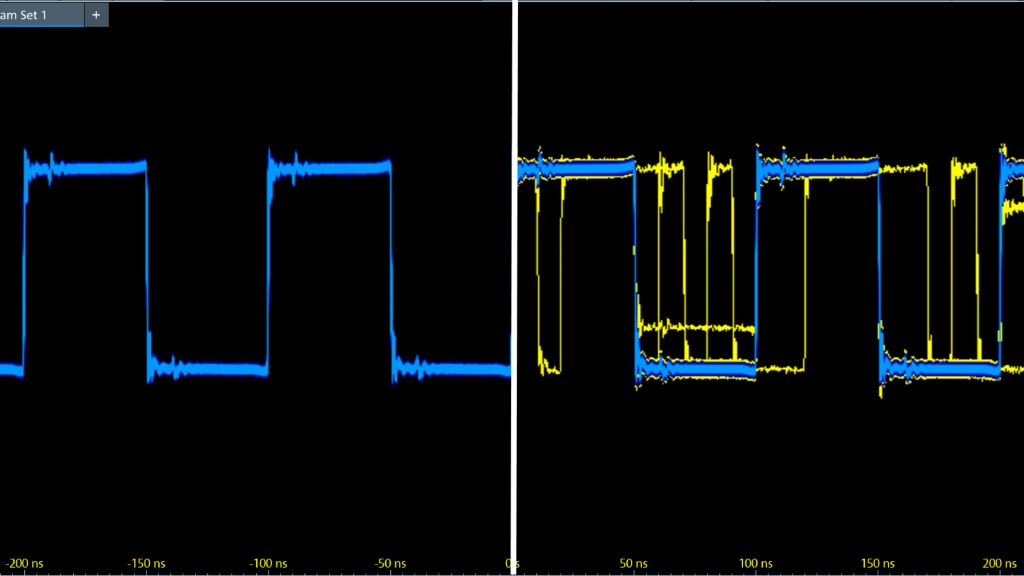

Типичная скорость обновления (слева) по сравнению с 4,5 млн. осциллограмм/с (справа)

Точное отображение ваших сигналов

… с самым низким уровнем шума при измерении и самым высоким вертикальным разрешением
  • 12-битное вертикальное разрешение АЦП при всех частотах дискретизации без компромиссов
  • 18-битная архитектура с режимом HD
  • Вертикальное масштабирование до 500 мкВ/дел при полной полосе пропускания
  • Самый высокий в отрасли доступный диапазон смещения ±5 В при 500 мкВ/дел

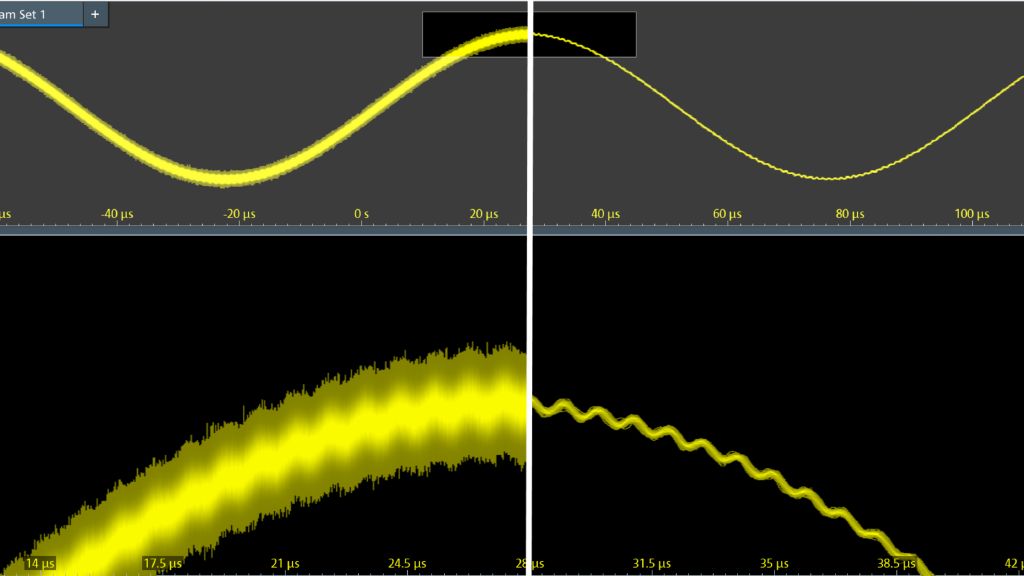

Типичное вертикальное разрешение (слева) в сравнении с 18-битным разрешением HD Mode (справа)

CЗахватывайте больше времени

…с глубокой стандартной памятью
  • Самая глубокая в отрасли память - 400 М точек на канал
  • Стандартная сегментированная память с 10 000 сегментами
  • Стандартный режим истории с 10 000 захватов

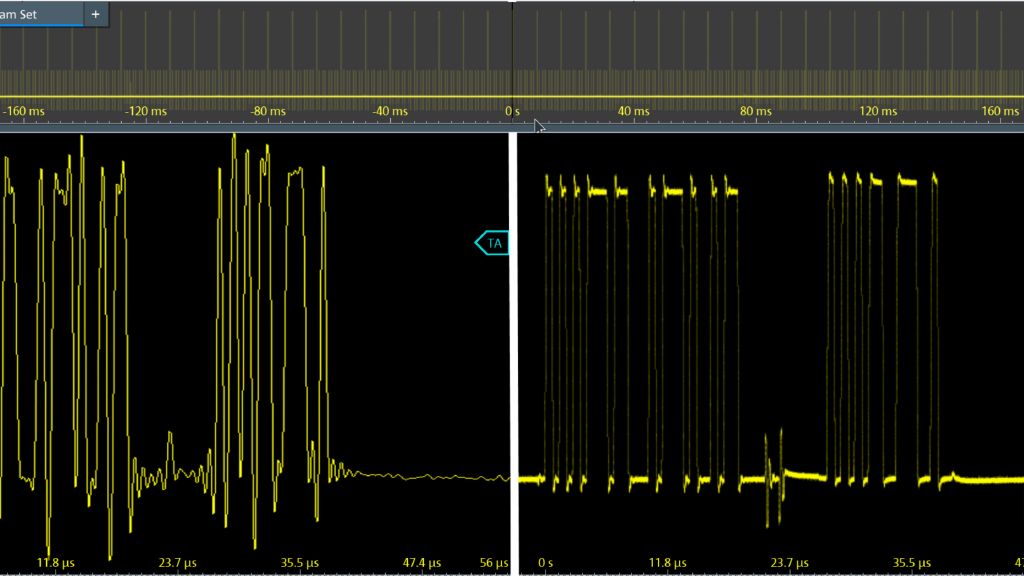

Медленная (слева) и быстрая частота дискретизации (справа) с длинным окном захвата

Изолировать события

… с высокоточным цифровым триггером
  • Самый чувствительный в отрасли триггер: 1/10 000 вертикальных делений
  • Лучший в своем классе джиттер триггера всего 1 пс
  • Самое быстрое в мире время перезапуска триггера < 21 нс
  • Регулируемые цифровые фильтры триггера
  • Выбираемый пользователем гистерезис

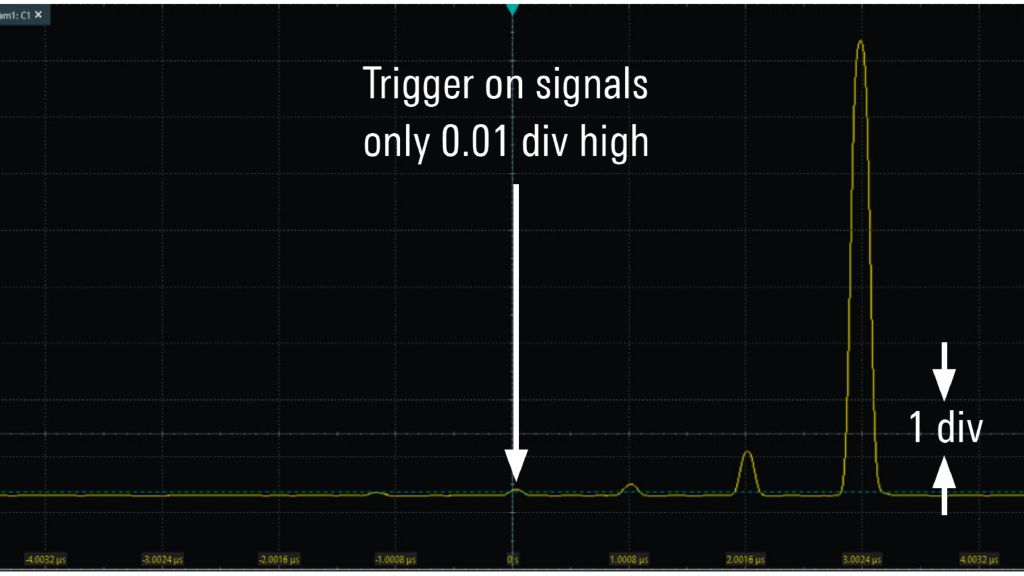

Гибкая система запуска с цифровым триггером и режимом HD

Превосходный пользовательский опыт

… с улучшенным удобством использования, разработанным для сенсорного ввода
  • Быстрый доступ к важным инструментам и настройкам меню
  • R&S®SmartGrid для индивидуальной компоновки осциллограмм с помощью перетаскивания.
  • Повышенная чувствительность к прикосновениям при изменении важных значений параметров
  • Быстрый поиск функций и возможностей с помощью нового меню поиска
  • Удаленный доступ к управлению в любом месте и в любое время

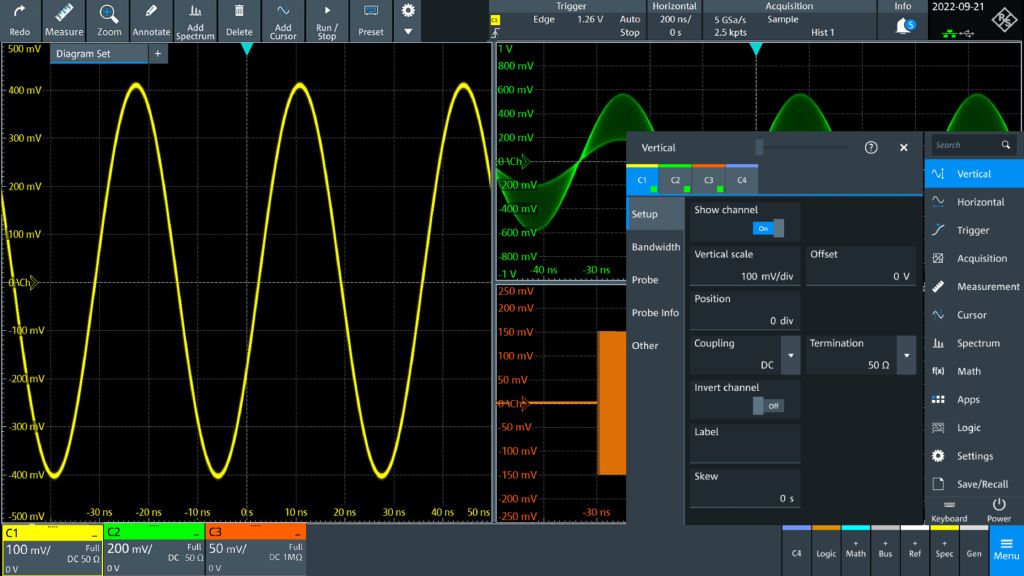

15-минутная кривая обучения, превосходное сенсорное управление, интуитивно понятная навигация

Свернуть Развернуть
Основные возможности и технические характеристики

Осциллограф R&S MXO 4

Осциллограф нового поколения для ускоренного анализа

Основные сведения
  • Полоса пропускания: 200 МГц - 1,5 ГГц
  • Первый в мире осциллограф с частотой обновления > 4,5 млн осциллограмм в секунду
  • Лучшая в отрасли системная архитектура: 18-разрядное вертикальное разрешение/12-разрядный АЦП
  • Самая глубокая в классе стандартная память: 400 М точек
  • Лучшая в отрасли скорость сбора спектра 45 000 БПФ/с

ТЕХНОЛОГИЯ НОВОГО ПОКОЛЕНИЯ

Серия R&S MXO 4 - это первое новое поколение осциллографов, превосходящее по производительности и стоимости. Эти приборы представляют собой единственный в своем роде инженерный прорыв для ускоренного понимания.

Они имеют самую высокую в мире скорость обновления данных в реальном времени - 4,5 млн осциллограмм/с, что означает, что инженеры могут увидеть большее количество нечастых событий, чем с помощью любого другого прибора. Благодаря 12-разрядному АЦП разрешение осциллографов серии R&S MXO 4 в 16 раз выше, чем у традиционных 8-разрядных осциллографов, при любой частоте дискретизации без каких-либо компромиссов для более точных измерений. Благодаря стандартной памяти 400 Мвыб на всех четырех каналах и опциональной памяти 800 Мвыб с чередованием, прибор имеет в 100 раз больше стандартной памяти, чем аналогичные приборы.

Осциллографы серии R&S MXO 4, стоящие классом выше аналогичных осциллографов, оснащены впечатляющим 13,3-дюймовым емкостным сенсорным экраном Full HD и интуитивно понятным пользовательским интерфейсом, освоение которого занимает менее 15 минут.

Быстрое обнаружение аномалий сигнала

... с непревзойденной скоростью обновления
  • > 4,5 млн. осциллограмм/с.
  • До 90 % захвата сигнала в реальном времени
  • Быстрая работа с активными автоматическими измерениями, БПФ или курсорными измерениями
  • Быстрое и надежное обнаружение спорадических неисправностей сигнала

Типичная скорость обновления (слева) по сравнению с 4,5 млн. осциллограмм/с (справа)

Точное отображение ваших сигналов

… с самым низким уровнем шума при измерении и самым высоким вертикальным разрешением
  • 12-битное вертикальное разрешение АЦП при всех частотах дискретизации без компромиссов
  • 18-битная архитектура с режимом HD
  • Вертикальное масштабирование до 500 мкВ/дел при полной полосе пропускания
  • Самый высокий в отрасли доступный диапазон смещения ±5 В при 500 мкВ/дел



Типичное вертикальное разрешение (слева) в сравнении с 18-битным разрешением HD Mode (справа)

CЗахватывайте больше времени

…с глубокой стандартной памятью
  • Самая глубокая в отрасли память - 400 М точек на канал
  • Стандартная сегментированная память с 10 000 сегментами
  • Стандартный режим истории с 10 000 захватов

Медленная (слева) и быстрая частота дискретизации (справа) с длинным окном захвата

Изолировать события

… с высокоточным цифровым триггером
  • Самый чувствительный в отрасли триггер: 1/10 000 вертикальных делений
  • Лучший в своем классе джиттер триггера всего 1 пс
  • Самое быстрое в мире время перезапуска триггера < 21 нс
  • Регулируемые цифровые фильтры триггера
  • Выбираемый пользователем гистерезис

Гибкая система запуска с цифровым триггером и режимом HD

Превосходный пользовательский опыт

… с улучшенным удобством использования, разработанным для сенсорного ввода
  • Быстрый доступ к важным инструментам и настройкам меню
  • R&S®SmartGrid для индивидуальной компоновки осциллограмм с помощью перетаскивания.
  • Повышенная чувствительность к прикосновениям при изменении важных значений параметров
  • Быстрый поиск функций и возможностей с помощью нового меню поиска
  • Удаленный доступ к управлению в любом месте и в любое время

15-минутная кривая обучения, превосходное сенсорное управление, интуитивно понятная навигация

  • 700 МГц пассивный пробник (10:1) на канал
  • сумка для аксессуаров
  • быстрое руководство по вводу в эксплуатацию
  • шнур питания
  • 700 МГц пассивный пробник (10:1) на канал
  • сумка для аксессуаров
  • быстрое руководство по вводу в эксплуатацию
  • шнур питания
Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

  • Next generation
  • Some exciting things are com ng.
  • R&S®MXO4 oscilloscope
Характеристики
Загрузить технические характеристики

Vertical system
Analog channels 4
Digital channels (opt.) 16
Analog bandwidth (–3 dB) R&S®MXO 4 with (R&S®MXO 4 -B24x options)  200 MHz, 350 MHz, 500 MHz, 1 GHz, 1.5 GHz
Rise time R&S®MXO 4 (with R&S®MXO 4 -B24x options) 1.75 ns, 1 ns, 700 ps, 350 ps, 234 ps
Input impedance 50 Ω ± 1.5 %,
1 MΩ ± 1 % || 12 pF (meas.)
Input sensitivity at 50 Ω 0.5 mV/div to 1 V/div,
entire analog bandwidth supported for all input
sensitivities
at 1 MΩ 0.5 mV/div to 10 V/div,
entire analog bandwidth supported for all input sensitivities
Vertical resolution up to 18 bit with HD mode (high definition)
DC gain accuracy offset and position set to 0 V, after self-alignment
input sensitivity > 5 mV/div ±1 % full scale
input sensitivity ≤ 5 mV/div to ≥ 1 mV/div ±1.5 % full scale
input sensitivity < 1 mV/div ±2.5 % full scale
Acquisition system
Sampling rate analog channels (real time) max. 5 Gsample/s on 2 channels,
max. 2.5 Gsample/s on 4 channels
analog channels (interpolated) max. 5 Tsample/s
digital channels max. 5 Gsample/s on each channel
Acquisition memory standard 400 Mpoints with 4 active channel (single),
400 Mpoints with 2 active channel (run)
R&S®MXO4-B108 option 800 Mpoints with 2 active channel (single),
800 Mpoints with 1 active channel (run)
Max. acquisition rate > 4 500 000 waveforms/s
Acquisition modes sample, peak detect, average, envelope
Interpolation modes linear, sin(x)/x, sample & hold
Horizontal system
Timebase range Selectable between 200 ps/div and 10 000 s/div
Timebase accuracy after delivery/calibration, at +23 °C ±0.2 ppm
During calibration interval ±1 ppm
Channel-to-channel skew between analog channels < 100 ps (meas.)
between digital channels < 500 ps (meas.)
Trigger system
Standard trigger types Edge, glitch, width, runt, window, timeout, interval, slew rate, setup&hold, pattern, state
Advanced trigger modes A/B/R, serial bus, trigger in and out
Trigger sensitivity 0.0001 div, from DC to instrument bandwidth for all vertical scales
Analysis and measurement
Automatic measurements 39
Cursor measurements 4
Waveform mathematics Up to 5 equations math on math (add, subtract, multiply, divide, absolute value, square, square root, integrate, differentiate, log10, loge, log2, reciprocal, invert, low pass, high pass, rescale (a*x+b))
Logic analyzer (MSO) functionality
Digital input channels 16
MSO Bandwidth 400 MHz
MSO sampling rate 5 Gsamples/s per channel
General data
Dimensions W × H × D 414 mm × 279 mm × 162 mm
(16.3 in × 10.99 in × 6.38 in)
Weight without options, nominal 6.0 kg (13.23 lb)
Interfaces 1 x USB 3.0 super speed port
2 x USB 2.0 high speed port
2 x USB 3.1 gen1 ports
1 x USB 3.1 gen1, type B plug
1 Gbps LAN
HDMI for external monitor
External trigger, trigger output
Ref In, ref out
VESA mount
Display type 13.3" LC TFT color display with capacitive touchscreen

Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
R&S MXO44-242
Осциллограф 200 МГц, 4 канала, част. дискр. 5 ГВыб/с + 16 цифр. Каналов
По запросу
- шт +
R&S MXO44-243
Осциллограф 350 МГц, 4 канала, част. дискр. 5 ГВыб/с + 16 цифр. Каналов
По запросу
- шт +
R&S MXO44-245
Осциллограф 500 МГц, 4 канала, част. дискр. 5 ГВыб/с + 16 цифр. Каналов
По запросу
- шт +
R&S MXO44-2410
Осциллограф 1 ГГц, 4 канала, част. дискр. 5 ГВыб/с + 16 цифр. Каналов
По запросу
- шт +
R&S MXO44-2415
Осциллограф 1,5 ГГц, 4 канала, част. дискр. 5 ГВыб/с + 16 цифр. Каналов
По запросу
- шт +
Пробники:
R&S RT-ZP05S
Пассивный пробник, 500 МГц, 10:1
По запросу
- шт +
R&S RT-ZP1X
Пассивный пробник, 38 МГц, 1:1
По запросу
- шт +
R&S RT-ZP10
Пассивный пробник, 500 МГц, 10:1
По запросу
- шт +
R&S RT-ZP11
Пассивный пробник, 700 МГц, 10:1
По запросу
- шт +
R&S RT-ZS10E
Активный несимметричный пробник, 1 ГГц
По запросу
- шт +
R&S RT-ZS10
Активный пробник несимметричный, 1 ГГц, R&S®ProbeMeter интерфейс
По запросу
- шт +
R&S RT-ZS10L
Активный несимметричный пробник, 1 ГГц, BNC-разъем
По запросу
- шт +
R&S RT-ZS20
Активный несимметричный пробник, 1.5 ГГц, R&S®ProbeMeter интерфейс
По запросу
- шт +
R&S RT-ZD10
Активный дифференциальный пробник, 1 ГГц
По запросу
- шт +
R&S RT-ZD20
Активный дифференциальный пробник 1.5 ГГц
По запросу
- шт +
R&S RT-ZPR20
Power rail probe, 2 GHz, R&S®ProbeMeter, Rohde & Schwarz probe interface 2.0 GHz, 1:1, 50 kΩ, R&S probe interface
По запросу
- шт +
R&S RT-ZH03
250 МГц пассивный высоковольтный пробник
По запросу
- шт +
R&S RT-ZH11
400 МГц пассивный высоковольтный пробник
По запросу
- шт +
R&S RT-ZH10
400 МГц pпассивный высоковольтный пробник
По запросу
- шт +
R&S RT-ZHD07
200 МГц пассивный высоковольтный дифференциальный пробник
По запросу
- шт +
R&S RT-ZHD15
100 МГц пассивный высоковольтный дифференциальный пробник
По запросу
- шт +
R&S RT-ZHD16
200 МГц пассивный высоковольтный дифференциальный пробник
По запросу
- шт +
R&S RT-ZHD60
100 МГц пассивный высоковольтный дифференциальный пробник
По запросу
- шт +
R&S RT-ZC02
AC/DC 20 kкГц токовый пробник
По запросу
- шт +
R&S RT-ZC05B
2 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC10
10 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC15B
50 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC10B
10 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC20
100 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC20B
100 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC30
120 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC31
120 МГц токовый пробник
По запросу
- шт +
R&S RT-ZC03
100 kHz токовый пробник
По запросу
- шт +
R&S RT-ZL04
400 МГц логический пробник
По запросу
- шт +
R&S HZ-15
Набор пробник ближнего E- и H-поля
По запросу
- шт +
R&S RT-ZA13
Источник питания для пробников R&S®RT-ZC10/20/30, +/-12В DC, +/-2.5A
По запросу
- шт +
R&S RT-ZA15
Внешний аттенюатор 10:1, 2.0 ГГц, 1.3 пФ, 60 В DC, 42 В AC (пик) для R&S®RT-ZD20/30 пробника. Вкл. R&S®RT-ZD10.
По запросу
- шт +
R&S RT-ZAP
3D позиционер пробника 3D позиционер с центральной ручкой натяжения для легкого зажима и позиционирования зондов (ширина пролета: 200 мм, диапазон зажима: 15 мм)
По запросу
- шт +
R&S RT-ZF20
Приспособление для выравнивания мощности Приспособление для выравнивания напряжения и тока для измерения мощности; включает кабель USB 2.0 для питания
По запросу
- шт +
Аксессуары
R&S MXO4-Z1
Передняя крышка: защита передней панели R&S®MXO 4 осциллографа
По запросу
- шт +
R&S MXO4-Z3
Мягкая сумка для R&S®MXO 4 осциллографа и его аксессуаров
По запросу
- шт +
R&S MXO4-Z4
Транспортный кейс для R&S®MXO 4 осциллографа и его аксессуаров
По запросу
- шт +
R&S ZZA-MXO4
Набор для монтажа в стойку R&S®MXO 4 осциллографа, высота 6HU
По запросу
- шт +
Аппаратные опции
R&S MXO4-B245
Апгрейд полосы пропускания для R&S®MXO 4 серии до 500 МГц
По запросу
- шт +
R&S MXO4-B2410
Апгрейд полосы пропускания для R&S®MXO 4 серии до 1 ГГц
По запросу
- шт +
R&S MXO4-B2415
Апгрейд полосы пропускания для R&S®MXO 4 серии до 1,5 ГГц
По запросу
- шт +
R&S MXO4-B1
Логические каналы, опция для серии R&S MXO 4, 16 цифровых каналов
По запросу
- шт +
R&S MXO4-B6
Генератор произвольной формы, 100 МГц, 2 аналоговых канала
По запросу
- шт +
R&S MXO4-B108
Апгрейд памяти 800 Мвыб на 2 канала
По запросу
- шт +
R&S MXO4-B243
Апгрейд полосы пропускания для R&S®MXO 4 серии до 350 МГц
По запросу
- шт +
Опции программные лицензии
R&S MXO4-K510
Декодирование и запуск по последовательным шинам передачи данных (I2C/SPI/UART/RS-232/RS-422/RS-485)
По запросу
- шт +
R&S MXO4-K520
Декодирование и запуск по автомобильным шинам передачи данных (CAN/CAN-FD/CAN-XL/LIN)
По запросу
- шт +
R&S MXO4-K36
Анализ частотной характеристики (требуется опция MXO4-B6 в качестве источника сигнала)
По запросу
- шт +
R&S MXO4-PK1
Набор программных опций: R&S®MXO4-K510, R&S®MXO4-K520, R&S®MXO4-K36, R&S®MXO4-B6
По запросу
- шт +
Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Отзывы
Добавить отзыв
Оцените товар:
Ваше имя
Достоинства

Недостатки

Комментарий

Символы на картинке


Тут еще никто ничего не писал, стань первым!
Список просмотренных товаров пуст
Список избранного пуст
Ваша корзина пуста
Помощь
Ошибка на сайте? Выдели её и нажми Ctrl+Enter
