Основные возможности и технические характеристики

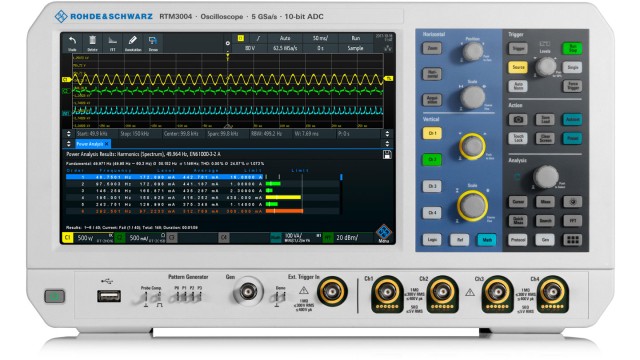

Разработанный, как средство решения повседневных задач осциллограф, R&S RTM3000 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1") с интерфейсом пробников Rohde&Schwarz для всех пробников Rohde &Schwarz.
Дисплей прибора, самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей), позволяет работать с осциллографом как со смартфоном. Просто касайтесь экрана, чтобы быстро перемещаться по всплывающим меню, и используйте экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала.
Память объемом 40 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 80 млн отсчетов, что позволяет захватывать длительные временные последовательности и осуществлять более детальный анализ.
Благодаря интерфейсу пробников Rohde&Schwarz, можно использовать все доступные пробники компании Rohde &Schwarz для идеального соединения с любым испытуемым устройством.
R&S®RTM3000 – это не только осциллограф. Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.
Дисплей прибора, самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей), позволяет работать с осциллографом как со смартфоном. Просто касайтесь экрана, чтобы быстро перемещаться по всплывающим меню, и используйте экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала.
Память объемом 40 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 80 млн отсчетов, что позволяет захватывать длительные временные последовательности и осуществлять более детальный анализ.
Благодаря интерфейсу пробников Rohde&Schwarz, можно использовать все доступные пробники компании Rohde &Schwarz для идеального соединения с любым испытуемым устройством.
R&S®RTM3000 – это не только осциллограф. Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.
Свернуть
Развернуть
Основные возможности и технические характеристики
Разработанный, как средство решения повседневных задач осциллограф, R&S RTM3000 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1") с интерфейсом пробников Rohde&Schwarz для всех пробников Rohde &Schwarz.
Дисплей прибора, самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей), позволяет работать с осциллографом как со смартфоном. Просто касайтесь экрана, чтобы быстро перемещаться по всплывающим меню, и используйте экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала.
Память объемом 40 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 80 млн отсчетов, что позволяет захватывать длительные временные последовательности и осуществлять более детальный анализ.
Благодаря интерфейсу пробников Rohde&Schwarz, можно использовать все доступные пробники компании Rohde &Schwarz для идеального соединения с любым испытуемым устройством.
R&S®RTM3000 – это не только осциллограф. Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.
Дисплей прибора, самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей), позволяет работать с осциллографом как со смартфоном. Просто касайтесь экрана, чтобы быстро перемещаться по всплывающим меню, и используйте экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала.
Память объемом 40 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 80 млн отсчетов, что позволяет захватывать длительные временные последовательности и осуществлять более детальный анализ.
Благодаря интерфейсу пробников Rohde&Schwarz, можно использовать все доступные пробники компании Rohde &Schwarz для идеального соединения с любым испытуемым устройством.
R&S®RTM3000 – это не только осциллограф. Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.
Свернуть
Развернуть
Комплектация
- Шнур питания
- Руководство по эксплуатации
- Пассивный пробник 500 МГц на каждый аналоговый канал
Свернуть
Развернуть
Комплектация
- Шнур питания
- Руководство по эксплуатации
- Пассивный пробник 500 МГц на каждый аналоговый канал
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
71702-18 |
Осциллографы цифровые запоминающие |
RTM3002, RTM3004, RTA4004 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o", Чехия |
28.06.2023 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
71702-18 |
Осциллографы цифровые запоминающие |
RTM3002, RTM3004, RTA4004 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o", Чехия |
28.06.2023 |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
R&S RTM3002 + RTM-B2210
|
Осциллограф полоса пропускания 1 ГГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3004
|
Осциллограф полоса пропускания 100 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
€6 250 | ||
|
R&S RTM3004 + RTM-B2410
|
Осциллограф полоса пропускания 1 ГГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3002 + RTM-B225
|
Осциллограф полоса пропускания 500 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3004 + RTM-B245
|
Осциллограф полоса пропускания 500 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3002 + RTM-B223
|
Осциллограф полоса пропускания 350 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3004 + RTM-B243
|
Осциллограф полоса пропускания 350 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3002 + RTM-B222
|
Осциллограф полоса пропускания 200 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3004 + RTM-B242
|
Осциллограф полоса пропускания 200 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
По запросу | ||
|
R&S RTM3002
|
Осциллограф полоса пропускания 100 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы
|
€5 250 |
10
| Warranty |
|
R&S®WE1
|
Extended warranty, one year
|
По запросу | ||
|
R&S®WE2
|
Extended warranty, two years
|
По запросу | ||
|
R&S®CW1
|
Extended warranty with calibration coverage, one year
|
По запросу | ||
|
R&S®CW2
|
Extended warranty with calibration coverage, two years
|
По запросу | ||
|
R&S®AW1
|
Extended warranty with accredited calibration coverage, one year
|
По запросу | ||
|
R&S®AW2
|
Extended warranty with accredited calibration coverage, two years
|
По запросу |
16
| Probe accessories |
|
R&S®RT-ZA13
|
Probe power supply for R&S®RT-ZC10/20/30
|
€1 625 | ||
|
R&S®RT-ZA15
|
External attenuator 10:1,2.0 GHz, 1.3 pF, 60 V DC, 42.4 V AC (peak) for R&S®RT-ZD20/30 probes
|
€1 625 | ||
|
R&S®RT-ZA19
|
Probe pouch
|
€125 | ||
|
R&S®RT-ZF20
|
Power deskew and calibration test fixture
|
€1 000 | ||
|
R&S®RT-ZA1 P
|
3D positioner with central tensioning knob for easy clamping and positioning of probes (span width: 200 mm, clamping range: 15 mm)
|
По запросу |
21
| Choose your bandwidth upgrade |
|
R&S®RTM-B222
|
Upgrade of R&S®RTM3002 oscilloscopes to 200 MHz bandwidth
|
€1 000 | ||
|
R&S®RTM-B223
|
Upgrade of R&S®RTM3002 oscilloscopes to 350 MHz bandwidth
|
€5 500 | ||
|
R&S®RTM-B225
|
Upgrade of R&S®RTM3002 oscilloscopes to 500 MHz bandwidth
|
€8 250 | ||
|
R&S®RTM-B2210
|
Upgrade of R&S®RTM3002 oscilloscopes to 1 GHz bandwidth
|
€11 250 | ||
|
R&S®RTM-B242
|
Upgrade of R&S®RTM3004 oscilloscopes to 200 MHz bandwidth
|
€750 | ||
|
R&S®RTM-B243
|
Upgrade of R&S®RTM3004 oscilloscopes to 350 MHz bandwidth
|
€6 625 | ||
|
R&S®RTM-B245
|
Upgrade of R&S®RTM3004 oscilloscopes to 500 MHz bandwidth
|
€11 000 | ||
|
R&S®RTM-B2410
|
Upgrade of R&S®RTM3004 oscilloscopes to 1 GHz bandwidth
|
€15 125 |
29
| Choose your options |
|
R&S®RTM-B1
|
Mixed signal upgrade for non-MSO models, 400 MHz
|
€2 250 | ||
|
R&S®RTM-B6
|
Arbitrary waveform and 4-bit pattern generator
|
€1 250 | ||
|
R&S®RTM-K1
|
I2C/SPI serial triggering and decoding
|
€1 625 | ||
|
R&S®RTM-K2
|
UART/RS-232/RS-422/RS-485 serial triggering and decoding
|
€1 625 | ||
|
R&S®RTM-K3
|
CAN/LIN serial triggering and decoding
|
€1 625 | ||
|
R&S®RTM-K5
|
Audio (I2S, LJ, RJ, TDM) triggering and decoding
|
€1 625 | ||
|
R&S®RTM-K6
|
MIL-STD-1553 serial triggering and decoding
|
€1 625 | ||
|
R&S®RTM-K7
|
ARINC 429 serial triggering and decoding
|
€1 625 | ||
|
R&S®RTM-K15
|
History and segmented memory
|
€1 625 | ||
|
R&S®RTM-K18
|
Spectrum analysis and spectrogram 4
|
€2 500 | ||
|
R&S®RTM-K31
|
Power analysis
|
€2 125 | ||
|
R&S®RTM-PK1
|
Application bundle, consists of the following options: R&S®RTM-K1, R&S®RTM-K2, R&S®RTM-K3, R&S®RTM-K6, R&S®RTM-K7, R&S®RTM-K15, R&S®RTM-K18, R&S®RTM-K31, R&S®RTM-B6
|
€4 125 |
41
| Single-ended passive probes |
|
R&S®RT-ZP05S
|
500 MHz, 10 МП, 10:1,300 V, 10 pF, 5 mm
|
€250 | ||
|
R&S®RT-ZP10
|
500 MHz, 10 MQ, 10:1,400 V, 9.5 pF, 2.5 mm
|
€625 | ||
|
R&S®RT-ZP1X
|
38 MHz, 1 MQ, 1:1, 55 V, 39 pF, 2.5 mm
|
€375 |
44
| High voltage single-ended passive probes |
|
R&S®RT-ZH03
|
250 MHz, 100:1, 100 MO, 850 V, 6.5 pF
|
€500 | ||
|
R&S®RT-ZH10
|
400 MHz, 100:1,50 MO, 1000 V, 7.5 pF
|
€750 | ||
|
R&S®RT-ZH11
|
400 MHz, 1000:1, 50 MO, 1000 V, 7.5 pF
|
€1 250 |
47
| Current probes |
|
R&S®RT-ZC02
|
20 kHz, AC/DC, 0.01 V/A and 0.001 V/A, ±200 A and ±2000 A, BNC interface
|
€1 250 | ||
|
R&S®RT-ZC03
|
100 kHz, AC/DC, 0.1 V/A, 30 A, BNC interface
|
€1 250 | ||
|
R&S®RT-ZC05B
|
2 MHz, AC/DC, 0.01 V/A, 500 A (RMS), Rohde & Schwarz probe interface
|
€8 500 | ||
|
R&S®RT-ZC10
|
10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), BNC interface
|
€7 000 | ||
|
R&S®RT-ZC10B
|
10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), Rohde & Schwarz probe interface
|
€7 625 | ||
|
R&S®RT-ZC15B
|
50 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface
|
€4 625 | ||
|
R&S®RT-ZC20
|
100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), BNC interface
|
€5 375 | ||
|
R&S®RT-ZC20B
|
100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface
|
€6 500 | ||
|
R&S®RT-ZC30
|
120 MHz, AC/DC, 1 V/A, 5 A (RMS), BNC interface
|
€6 375 |
56
| Logic probes |
|
R&S®RT-ZL04
|
400 MHz logic probe, 8 channels
|
€875 |
57
| Choose your accessories |
|
R&S®RTB-Z1
|
Front cover
|
€125 | ||
|
R&S®RTB-Z3
|
Soft bag
|
€375 | ||
|
R&S®ZZA-RTB2K
|
Rackmount kit
|
€375 |
60
| Active broadband probes: single-ended |
|
R&S®RT-ZS10L
|
1.0 GHz, 10:1, 1 MQ, BNC interface
|
€1 500 | ||
|
R&S®RT-ZS10E
|
1.0 GHz, active, 1 MQ, Rohde & Schwarz probe interface
|
€1 875 | ||
|
R&S®RT-ZS10
|
1.0 GHz, active, 1 MO, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface
|
€2 250 | ||
|
R&S®RT-ZS20
|
1.5 GHz, active, 1 MO, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface
|
€3 625 |
64
| Active broadband probes: differential |
|
R&S®RT-ZD10
|
1.0 GHz, active, differential, 1 MO, R&S®ProbeMeter, micro button, incl. 10:1 external attenuator, 1 MO, 70 V DC, 46 V AC (peak), Rohde & Schwarz probe interface
|
€5 750 | ||
|
R&S®RT-ZD20
|
1.5 GHz, active, differential, 1 MO, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface
|
€7 500 |
66
| Power rail probe |
|
R&S®RT-ZPR20
|
2.0 GHz, 1:1, 50 kO, ±0.85 V, ±60 V offset, Rohde & Schwarz probe interface
|
€4 375 |
67
| High voltage probes: differential |
|
R&S®RT-ZD002
|
25 MHz, 20:1/200:1, 4 МП, 1.4 kV (CAT III), BNC interface
|
€1 000 | ||
|
R&S®RT-ZD003
|
25 MHz, 10:1/100:14 МП, 700 V (CAT II), BNC interface
|
€1 125 | ||
|
R&S®RT-ZD01
|
100 MHz, 8 МП, 1 kV (RMS) (CAT III), BNC interface
|
€2 250 | ||
|
R&S®RT-ZD02
|
200 MHz, 10:1, ±20 V, BNC interface
|
€3 250 | ||
|
R&S®RT-ZD08
|
800 MHz, 10:1, 200 кП, ±15 V, BNC interface
|
€4 750 | ||
|
R&S®RT-ZHD07
|
200 MHz, 250:1/25:1, 5 Mn, 750 V (peak), 300 V CAT III, Rohde & Schwarz probe interface
|
€3 250 | ||
|
R&S®RT-ZHD15
|
100 MHz, 500:1/50:1, 10 Mn, 1500 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface
|
€2 875 | ||
|
R&S®RT-ZHD16
|
200 MHz, 500:1/50:1, 10 Mn, 1500 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface
|
€3 250 | ||
|
R&S®RT-ZHD60
|
100 MHz, 1000:1/100:1, 40 Mn, 6000 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface
|
€5 500 |
76
| EMC near-field probes |
|
R&S®HZ-15
|
Probe set for E and H near-field measurements, 30 MHz to 3 GHz
|
€3 375 |
