AFJ Instruments - итальянская компания, производящая оборудование для испытаний в области ЭМС. Штаб-квартира компании расположена в Милане.
Главная цель компании состоит в том, чтобы отвечать мировым требованиям в отношении инновационных, надежных и экономически эффективных приборов, соответствующих стандартам EMC, радиочастотного мониторинга, продукции безопасности, электронных испытаний и измерений и промышленных приборов.
Ассортимент продукции компании AFJ Instruments включает в себя:
- приемники электромагнитных… подробнее

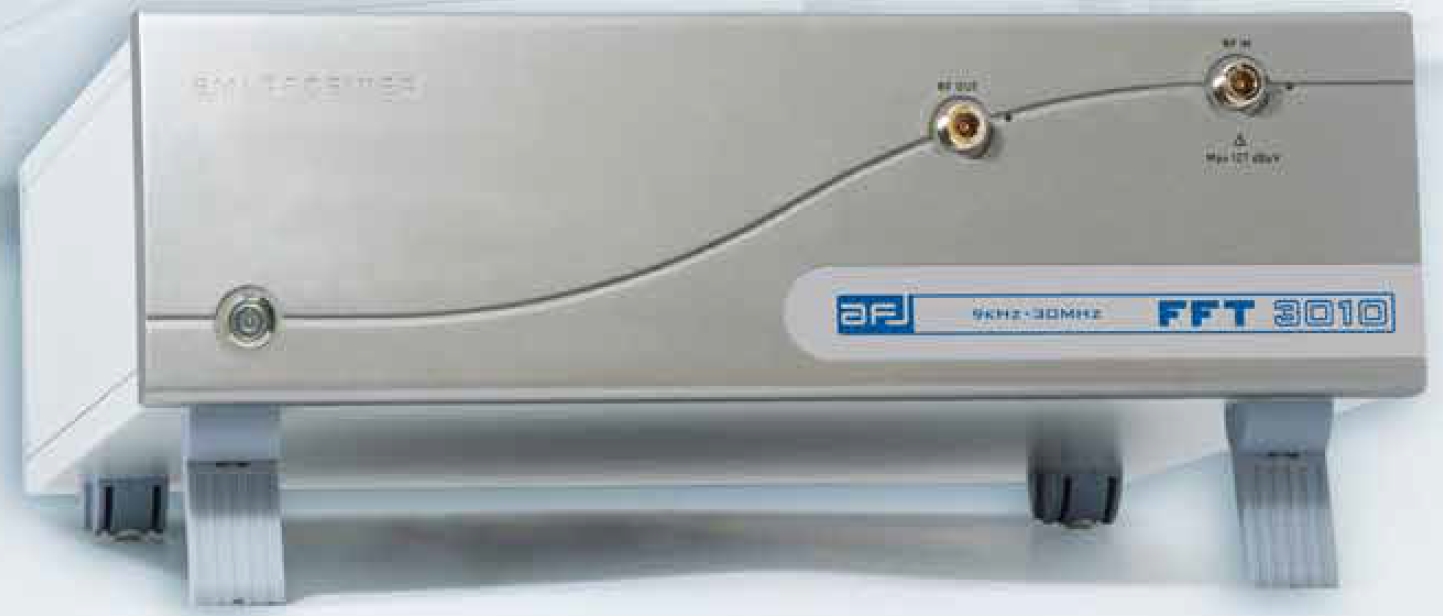

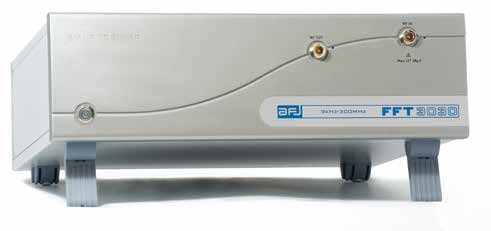

Полностью цифровые приемники электромагнитных помех (ЭМП) на основе БПФ, предназначенные для измерения кондуктивных ЭМП в диапазоне от 9 кГц до 300 МГц
Приемник имеет компактный дизайн, разработан и изготовлен в соответствии с международным стандартом CISPR 16. В целях ускоренного измерения кондуктивных электромагнитных помех согласно требованиям международных, европейских и отраслевых стандартов по ЭМП в нем используется режим сканирования на основе быстрого преобразования Фурье (БПФ), преселекторы и современное программное обеспечение для испытаний на ЭМС.

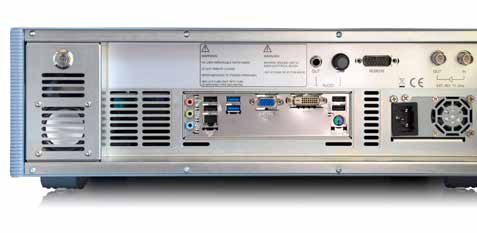

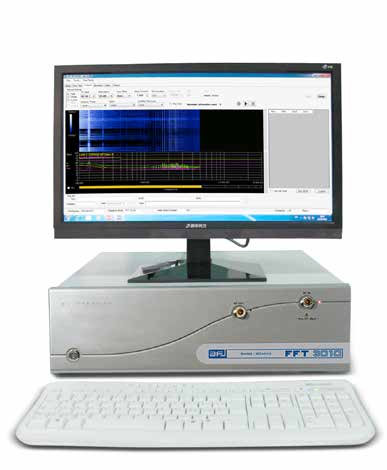

Приемники ЭМП FFT 3010 и 3030 используют интегрированную архитектуру ПК с ОС WINDOWS 10 Embedded и готовы применять современное программное обеспечение для испытаний на электромагнитную совместимость. Они оснащены преселекторами, обеспечивающими превосходный динамический диапазон и точные измерения кондуктивного излучения при частоте от 9кГц до 300 МГц. Также предусмотрено дистанционное управление этими устройствами с внешнего ПК.
|
Оптимизированная интуитивно понятная концепция измерения ЭМП. Приемники FFT 3010 и 3030 компании AFJ оснащены встроенным преселектором/предусилителем, имеют отличный динамический диапазон, поэтому способны выполнять точные испытания на ЭМС.
Согласно международным, европейским и отраслевым техническим стандартам по ЭМП измерения следует выполнять непосредственно путем сравнения спектра ЭМП с предельными линиями и применением соответствующих детекторов. |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ СТАНДАРТА CISPR Приемники ЭМП FFT 3010 и 3030 полностью удовлетворяют требованиям CISPR 16-1-1. Отклик квазипикового детектора в рамках как абсолютной, так и относительной калибровки находится в пределах допустимых значений согласно требованиям CISPR 16-1-1. Закономерность взвешивания импульсов удовлетворяет требованию соблюдения минимальной частоты повторения исходящих от испытываемого устройства импульсов (PRF), равной 1 Гц. Режим сканирования с БПФ соответствует стандарту CISPR 16-3. Точность и воспроизводимость являются основными параметрами приемника ЭМП FFT 3010 и 3030 EMI компании AFJ. |

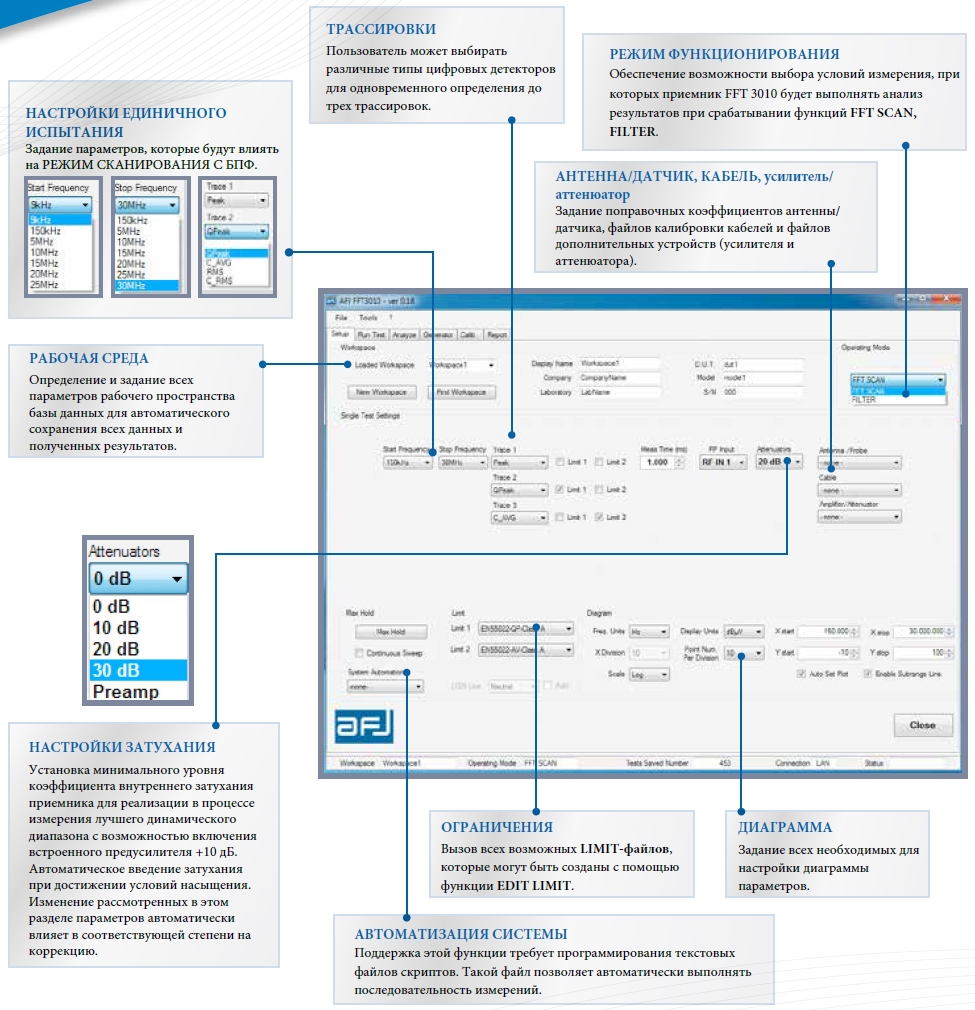

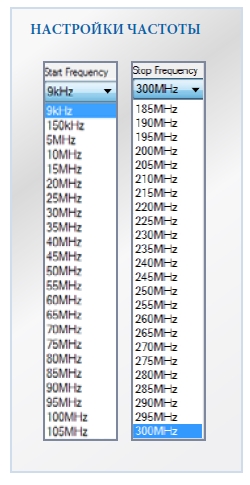

Программное обеспечение позволяет оператору задавать все параметры и настраивать приемники электромагнитных помех FFT 3010 и 3030 в соответствии с нормами стандарта CISPR 16-1-1 или адаптировать их к конкретным требованиям
Некоторые примеры:
- Частотный диапазон
- Программно обновляемые цифровые детекторы (пиковые, квазипиковые, детекторы средних значений по CISPR, среднеквадратичные, среднеквадратичные с коррекцией согл. CISPR и их комбинация)
- Ограничения, установленные международными, европейскими и другими стандартами
- Время выполнения измерения
- Поправочные коэффициенты
|
НАСТРАИВАЕМЫЕ ФИЛЬТРЫ ПРЕСЕЛЕКЦИИ Ширина полосы частот на входном каскаде ограничивается фильтрами предварительной селекции с целью понижения мощности на входе встроенного тюнера и обеспечения широкого динамического диапазона, необходимого для обнаружения квазипиковым детектором. |
БАЗА ДАННЫХ Настройки приемников, порядок проведения измерений, результаты испытаний и измерений, таблицы частот, поправочные коэффициенты периферийных устройств автоматически сохраняются в полнофункциональной базе данных в рамках определенного пользователем рабочего пространства. |
|
|
ФУНКЦИЯ БПФ В соответствии со стандартом CISPR 16-3 функция БПФ применяется к широкополосному сигналу в режиме быстрого сканирования. |
||
|
ФИЛЬТРЫ Цифровые фильтры ЭМП CISPR-полос поглощения (200 Гц, 9 кГц и 120 кГц) не требуют периодической настройки и обслуживания. |
ДЕТЕКТОРЫ Благодаря цифровой технологии пользователь может выбрать пять различных типов цифровых детекторов (с возможностью их программного обновления), а также их комбинации. Помимо этого, каждый тип детектора может быть связан с доступным для выбора временным режимом, который соответствует продолжительности измерения стробирующего импульса. |

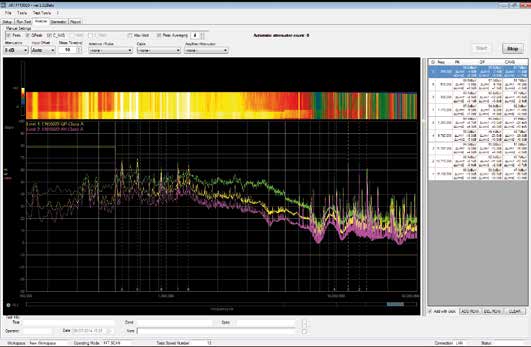

В режиме выполнения анализа (Analyze Mode) столбчатая диаграмма, отображающая текущее показание детектора и максимальное значение, показывает результаты ручной настройки схемы, когда кабельная система испытываемого устройства настроена на максимальное излучение. |
РЕЖИМ СКАНИРОВАНИЯ С БПФ

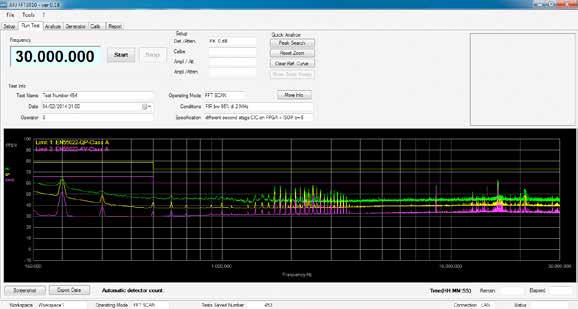

Режим быстрого сканирования с одновременным применением 3009 параллельно подключенных детекторов в диапазоне полосы A и 1669 параллельно подключенных детекторов в диапазоне полосы B увеличивает скорость измерения в 3009 раз в диапазоне полосы A и в 1669 раз в диапазоне полосы B по сравнению со скоростью измерения обычных приемников EMI. 211 одновременных подключенных параллельно детекторов в диапазоне от 30 МГц до 300 МГц увеличивают скорость измерения в 211 раз в этом частотном диапазоне по сравнению со скоростью измерения обычных приемников ЭМП.
РЕЖИМ СКАНИРОВАНИЯ С БПФ
Анализ
Приемники ЭМП FFT 3010 и 3030 обладают всеми необходимыми функциями для проведения на рабочем месте испытаний с целью диагностирования ЭМС настолько быстро, легко и точно, насколько это необходимо, с регистрацией результатов испытаний. В этом случае проверка на ЭМС станет просто формальностью

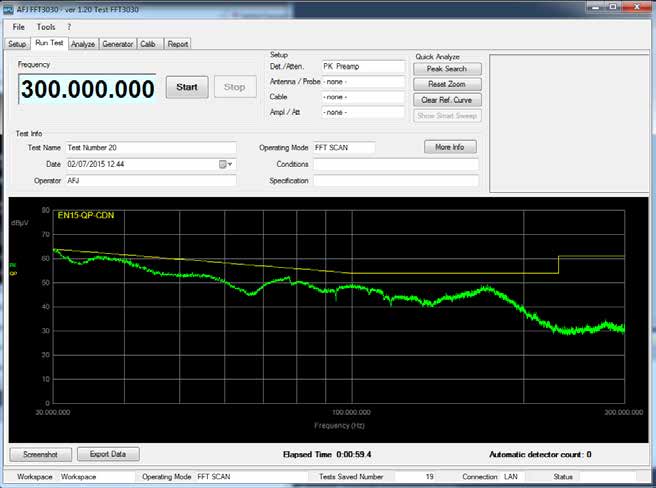

Приемник ЭМП FFT 3030 идеально подходит для измерения электромагнитных помех в соответствии с требованиями стандартов CISPR 14-1 (производство бытовой техники), CISPR 15 (производство осветительного оборудования) и CISPR 25 (автомобильная промышленность).
Режим сканирования с БПФ
Полностью цифровые приемники электромагнитных помех (ЭМП) на основе БПФ, предназначенные для измерения кондуктивных ЭМП в диапазоне от 9 кГц до 300 МГц
Приемник имеет компактный дизайн, разработан и изготовлен в соответствии с международным стандартом CISPR 16. В целях ускоренного измерения кондуктивных электромагнитных помех согласно требованиям международных, европейских и отраслевых стандартов по ЭМП в нем используется режим сканирования на основе быстрого преобразования Фурье (БПФ), преселекторы и современное программное обеспечение для испытаний на ЭМС.
Приемники ЭМП FFT 3010 и 3030 используют интегрированную архитектуру ПК с ОС WINDOWS 10 Embedded и готовы применять современное программное обеспечение для испытаний на электромагнитную совместимость. Они оснащены преселекторами, обеспечивающими превосходный динамический диапазон и точные измерения кондуктивного излучения при частоте от 9кГц до 300 МГц. Также предусмотрено дистанционное управление этими устройствами с внешнего ПК.
|
Оптимизированная интуитивно понятная концепция измерения ЭМП. Приемники FFT 3010 и 3030 компании AFJ оснащены встроенным преселектором/предусилителем, имеют отличный динамический диапазон, поэтому способны выполнять точные испытания на ЭМС.
Согласно международным, европейским и отраслевым техническим стандартам по ЭМП измерения следует выполнять непосредственно путем сравнения спектра ЭМП с предельными линиями и применением соответствующих детекторов. |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ СТАНДАРТА CISPR Приемники ЭМП FFT 3010 и 3030 полностью удовлетворяют требованиям CISPR 16-1-1. Отклик квазипикового детектора в рамках как абсолютной, так и относительной калибровки находится в пределах допустимых значений согласно требованиям CISPR 16-1-1. Закономерность взвешивания импульсов удовлетворяет требованию соблюдения минимальной частоты повторения исходящих от испытываемого устройства импульсов (PRF), равной 1 Гц. Режим сканирования с БПФ соответствует стандарту CISPR 16-3. Точность и воспроизводимость являются основными параметрами приемника ЭМП FFT 3010 и 3030 EMI компании AFJ. |
Программное обеспечение позволяет оператору задавать все параметры и настраивать приемники электромагнитных помех FFT 3010 и 3030 в соответствии с нормами стандарта CISPR 16-1-1 или адаптировать их к конкретным требованиям
Некоторые примеры:
- Частотный диапазон
- Программно обновляемые цифровые детекторы (пиковые, квазипиковые, детекторы средних значений по CISPR, среднеквадратичные, среднеквадратичные с коррекцией согл. CISPR и их комбинация)
- Ограничения, установленные международными, европейскими и другими стандартами
- Время выполнения измерения
- Поправочные коэффициенты
|
НАСТРАИВАЕМЫЕ ФИЛЬТРЫ ПРЕСЕЛЕКЦИИ Ширина полосы частот на входном каскаде ограничивается фильтрами предварительной селекции с целью понижения мощности на входе встроенного тюнера и обеспечения широкого динамического диапазона, необходимого для обнаружения квазипиковым детектором. |
БАЗА ДАННЫХ Настройки приемников, порядок проведения измерений, результаты испытаний и измерений, таблицы частот, поправочные коэффициенты периферийных устройств автоматически сохраняются в полнофункциональной базе данных в рамках определенного пользователем рабочего пространства. |
|
|
ФУНКЦИЯ БПФ В соответствии со стандартом CISPR 16-3 функция БПФ применяется к широкополосному сигналу в режиме быстрого сканирования. |
||
|
ФИЛЬТРЫ Цифровые фильтры ЭМП CISPR-полос поглощения (200 Гц, 9 кГц и 120 кГц) не требуют периодической настройки и обслуживания. |
ДЕТЕКТОРЫ Благодаря цифровой технологии пользователь может выбрать пять различных типов цифровых детекторов (с возможностью их программного обновления), а также их комбинации. Помимо этого, каждый тип детектора может быть связан с доступным для выбора временным режимом, который соответствует продолжительности измерения стробирующего импульса. |
В режиме выполнения анализа (Analyze Mode) столбчатая диаграмма, отображающая текущее показание детектора и максимальное значение, показывает результаты ручной настройки схемы, когда кабельная система испытываемого устройства настроена на максимальное излучение. |
РЕЖИМ СКАНИРОВАНИЯ С БПФ
Режим быстрого сканирования с одновременным применением 3009 параллельно подключенных детекторов в диапазоне полосы A и 1669 параллельно подключенных детекторов в диапазоне полосы B увеличивает скорость измерения в 3009 раз в диапазоне полосы A и в 1669 раз в диапазоне полосы B по сравнению со скоростью измерения обычных приемников EMI. 211 одновременных подключенных параллельно детекторов в диапазоне от 30 МГц до 300 МГц увеличивают скорость измерения в 211 раз в этом частотном диапазоне по сравнению со скоростью измерения обычных приемников ЭМП.
РЕЖИМ СКАНИРОВАНИЯ С БПФ
Анализ
Приемники ЭМП FFT 3010 и 3030 обладают всеми необходимыми функциями для проведения на рабочем месте испытаний с целью диагностирования ЭМС настолько быстро, легко и точно, насколько это необходимо, с регистрацией результатов испытаний. В этом случае проверка на ЭМС станет просто формальностью
Приемник ЭМП FFT 3030 идеально подходит для измерения электромагнитных помех в соответствии с требованиями стандартов CISPR 14-1 (производство бытовой техники), CISPR 15 (производство осветительного оборудования) и CISPR 25 (автомобильная промышленность).
Режим сканирования с БПФ
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | FFT 3010 | FFT 3030 | |||
| ЧАСТОТА | |||||
| Частотный диапазон | 9 кГц ÷ 30МГц | 9 кГц ÷ 300 МГц | |||
| Регулировка частоты | 1 Гц (9 кГц ÷ 30 МГц) | 1 Гц (9 кГц ÷ 300 МГц) | |||
| Внутренняя опорная частота | |||||
| Износ за год | 2 x 10-6 | 2 x 10-6 | |||
| Температурный дрейф | 15 x 10-5 (от +10 °C до +40 °C) | 15 x 10-5 (от +10 °C до +40 °C) | |||
| Внешняя опорная частота | 10МГц | 10МГц | |||
| Время измерения (ручной режим) | 1 мс - 5 с | 1 мс - 5 с | |||
| Разрешение | 1 мс | 1 мс | |||
| Время измерения (режим развертки) | 1 мс - 5 с | 1 мс - 5 с | |||
| Разрешение | 1 мс | 1 мс | |||
| РАЗРЕШ. СПОСОБН. ПО ПОЛОСЕ ПРОПУСКАНИЯ | |||||
| Цифровые фильтры ЭМП по полосе пропускания, соответствующие требованиям стандарта CISPR |
200 Гц (полоса пропускания -6 дБ) 9 кГц (полоса пропускания -6 дБ) |
200 Гц (полоса пропускания -6 дБ) 9 кГц (полоса пропускания -6 дБ) 120 кГц (полоса пропускания -6 дБ) |
|||
| ПРЕСЕЛЕКЦИЯ | |||||
| Фильтры преселектора УРОВЕНЬ | 9 кГц - 150 кГц | 10 МГц - 15 МГц | 9 кГц - 150 кГц | 15 МГц - 20 МГц | |
| 150 кГц - 5 МГц | 15 МГц - 20 МГц | 150 кГц - 5 МГц | 20 МГц - 30 МГц | ||
| 5 МГц - 10 МГц | 20 МГц - 30 МГц | 5 МГц - 10 МГц | 30 МГц - 60 МГц | ||
| 10 МГц - 15 МГц | 60 МГц - 140 МГц | ||||
| 140 МГц - 300 МГц | |||||
| УРОВЕНЬ | |||||
| Максимальный уровень входного сигнала | |||||
| Напряжение постоянного тока | 50 В (связь по переменному току) | 50 В (связь по переменному току) | |||
| РЧ мощность немодулированного сигнала |
+17 дБм (затухание на входе 0 дБ) +27 дБм (затухание на входе ≥ 10 дБ) |
+17 дБм (затухание на входе 0 дБ) +27 дБм (затухание на входе ≥ 10 дБ) |
|||
| Помехоустойчивость | |||||
| Частота смены кадров | > 60 дБ | > 50 дБ | |||
| Радиочастотная защита | 3 В/м (нагрузка 50 Ом) | 3 В/м (нагрузка 50 Ом) | |||
| Минимальный уровень шума | Полоса проп. 200 Гц Полоса проп. 9кГц | Пол. проп. 200 Гц Пол. проп. 9кГц Пол.пр.120кГц | |||
| Нагр. 50 Ом, затухание на входе 0 дБ, предусилитель выкл. | |||||
| Пик | < 10 дБмкВ | < 20 дБмкВ | < 10 дБмкВ | < 20 дБмкВ | < 18 дБмкВ |
| Квазипик | < 0 дБмкВ | < 15 дБмкВ | < 0 дБмкВ | < 15 дБмкВ | < 12 дБмкВ |
| Средние значения согласно CISPR | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 7 дБмкВ |
| RMS | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 8 дБмкВ |
| CISPR RMS | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 8 дБмкВ |
| Нагр. 50 Ом, затухание на входе 0 дБ, предусилитель вкл. | |||||
| Пик | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 8 дБмкВ |
| Квазипик | < 10 дБмкВ | < 5 дБмкВ | < 10 дБмкВ | < 5 дБмкВ | < 2 дБмкВ |
| Средние значения согласно CISPR | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 0 дБмкВ |
| RMS | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 0 дБмкВ |
| CISPR RMS | < 10 дБмкВ | < 0 дБмкВ | < 10 дБмкВ | < 0 дБмкВ | < 0 дБмкВ |
| Точность измерения при С/Ш > 20 дБ | ± 0.8 дБ (9 кГц ÷ 30 МГц) | ± 0.9 дБ (9 кГц ÷ 30 МГц) ± 1.4 дБ (30 МГц ÷ 300 МГц) | |||
| РЕЖИМ СКАНИРОВАНИЯ С БПФ | |||||
| Разрешение АЦП | 16 бит | 16 бит | |||
| Частота дискретизации | 122,88 МГц | Переменная | |||
| Диапазон БПФ | 141 кГц (БПФ CISPR-полосы А) 5 МГц (всего 6 полос пропускания для полного покрытия диапазона CISPR-полосы B) | 141 кГц (БПФ CISPR-полосы А) 5 МГц (всего 6 полос пропускания для полного покрытия диапазона CISPR-полосы B) 5 МГц (всего 54 полосы для покрытия диапазона пропускания 30 МГц÷300МГц) < 18 с (полоса А+полоса В) | |||
| Полное соблюдение (1 Гц) времени измерения в режиме развертки |
< 18 с (полоса A + полоса B) < 15 с (полоса B) |
< 15 с (полоса B) <150 с (30МГц ÷ 300МГц) |
|||
| Одновременное параллельное подключение детекторов | 3009 (полоса A) 1669 (полоса B) | 3009 (полоса A) 1669 (полоса B) 211 (30 МГц ÷ 300 МГц) | |||
| Разрешение по частоте БПФ | 46,875 Гц (полоса A) 3кГц (полоса B) | 46,875 Гц (полоса A) 3 кГц (полоса B) 24 кГц (30 МГц ÷ 300 МГц) | |||
| ВВОД и ВЫВОД | |||||
| Ввод РЧ-сигнала | 50 Ом | 50 Ом | |||
| Разъем (ы) на входе РЧ-сигнала | Гнездовой разъем типа N (РЧ 9 кГц - 30 МГц.) | Гнездовой разъем типа N (РЧ 9кГц - 30МГц) (РЧ 30 МГц - 300 МГц) | |||
| РЧ разъем УКВ-приемника |
< 2,0 : 1,0 (затухание на входе 0 дБ) <1,2 : 1,0 (затухание на входе ≥ 10dB) |
< 2,0 : 1,0 (затухание на входе 0 дБ) < 1,2 : 1,0 (затухание на входе ≥ 10dB) |
|||
| Аттенюатор входного РЧ-сигнала | От 0 Дб до 30 Дб шагом 10 Дб | От 0 Дб до 30 Дб шагом 10 Дб | |||
| Встроенный генератор сигналов | +50 ÷ +90 дБмкВ | +50 ÷ +90 дБмкВ | |||
| ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА | |||||
| Интерфейс | Протокол Ethernet 10/100 МБ Удаленная ЛВС (протокол 0-ур. по станд. LXI) | Протокол Ethernet 10/100 МБ Удаленная ЛВС (протокол 0-ур. по станд. LXI) | |||
| Источник питания | 230 В АС ± 10% 50-60 Гц | 230 В АС ± 10% 50-60 Гц | |||
| Энергопотребление | 50 ВА | 50 ВА | |||
| Диапазон рабочих температур | 0° - 45°C | 0° - 45°C | |||
| Температура хранения | -20° - 70°C | -20° - 70°C | |||
| Габариты (ШхВхГ) | 450 x 135 x 436 мм | 450 x 135 x 436 мм | |||
| Вес | 12 кг | 12 кг | |||
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
FFT 3010
|
Измерительный приемник ЭМП с БПФ 9 кГц - 30 МГц в соотв. CISPR 16, пиковый, квази-пиковый, CISPR усреднение, СКЗ, CISPR СКЗ детекторы, преселектор, LAN интерфейс, встроенный генератор 9 кГц - 30 МГц, отчет калибровки
|
По запросу | ||
|
FFT 3020
|
Измерительный приемник ЭМП с БПФ 9 кГц - 300 МГц в соотв. CISPR 16, пиковый, квази-пиковый, CISPR усреднение, СКЗ, CISPR СКЗ детекторы, преселектор, LAN интерфейс, встроенный генератор 9 кГц - 300 МГц, отчет калибровки
|
По запросу | ||
|
FFT 3110
|
Измерительный приемник ЭМП с БПФ 9 кГц - 1000 МГц в соотв. CISPR 16
|
По запросу | ||
|
DDA55
|
CISPR 16-1-1 & CISPR 14-1 цифровой клик анализатор, четыре фиксированной частоты f=150 кГц, f=500 кГц, f=1.4 МГц и f=30 МГц для одновременных измерений, встроенный импульсный генератор, LAN интерфейс, отчет калибровки
|
По запросу |
4
| Аксессуары |
|
PAT20M
|
Аттенюатор/ограничитель импульсов 20 дБ, 1 Вт, N-BNC, N-N, BNC-BNC, отчет калибровки
|
По запросу | ||
|
CRS-1530 A
|
Кондуктивный опорный источник для верификации ЭМП приемников, тестовый уровень 40 дБмкВ , f=9 кГцz÷30 МГц
|
По запросу | ||
|
VDH 30
|
Van der Hoofden тестовая голова в соотв. IEC 62493 Ed.2.0: 2015-03, 20 кГц - 10 МГц, тренога, отчет калибровки
|
По запросу |
7
|
M2+M3/B
|
УСР для CISPR 15 Ed. 6 / EN 55015 Ed. 6, f=150kHz ÷300 МГц, линии, переключаемые межды 2-х проводной (L+N)(M2) или 3-х проводной (L+N+PE)(M3), Banana разъемы
|
По запросу | ||
|
AF2/B
|
УСР CISPR 15 Ed. 6 / EN 55015 Ed. 6, f=150 кГц ÷300 МГц, 2-х проводная неэкр. и несимм., Banana разъемы
|
По запросу | ||
|
AF3/B
|
УСР CISPR 15 Ed. 6 / EN 55015 Ed. 6, f=150 кГц ÷300 МГц, 3-х проводная неэкр. и несимм., Banana разъемы
|
По запросу | ||
|
AF4/B
|
УСР CISPR 15 Ed. 6 / EN 55015 Ed. 6, f=150 кГц ÷300 МГц, 4-х проводная неэкр. и несимм., Banana разъемы
|
По запросу | ||
|
M2/B
|
УСР для CISPR 15 Ed. 6 / EN 55015 Ed. 6, f=150kHz ÷300 МГц, 2-х проводная линия (L+N), Banana разъемы
|
По запросу | ||
|
M3/B
|
УСР для CISPR 15 Ed. 6 / EN 55015 Ed. 6, f=150kHz ÷300 МГц, 3-х проводная линия (L+N+PE), Banana разъемы
|
По запросу |
