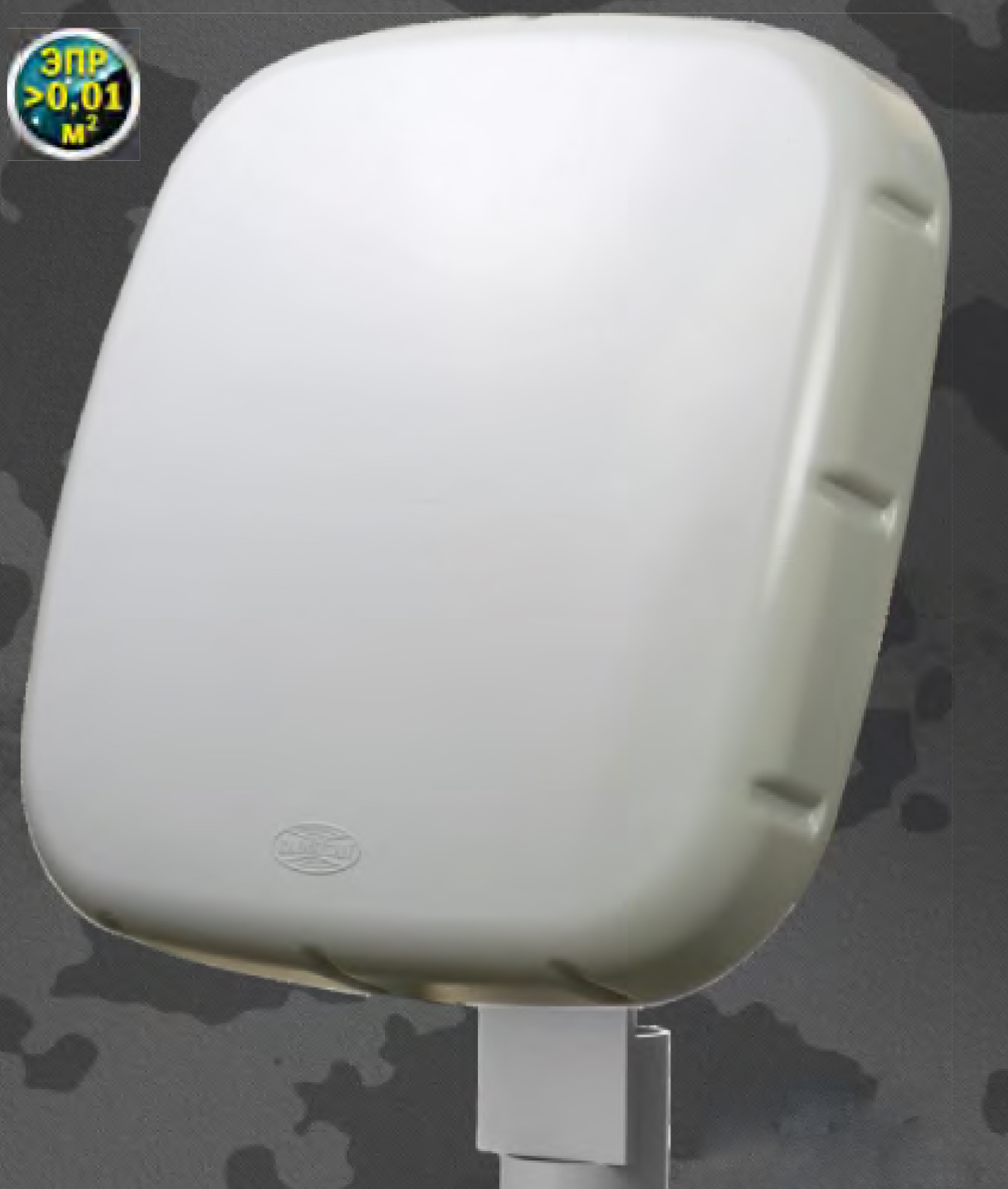

Labwave-AHTИДPOH радиолокационная станция ЮСДП.425918.020-52

РЛС не требует проведения настроек и юстировок, кроме задания рабочих и нерабочих зон в пределах рабочего сектора, и готова к работе сразу после подачи напряжения питания.

РЛС обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность при:

• - воздействии осадков в виде дождя и снега интенсивностью до 40 мм/ч;
• - воздействии солнечной тепловой радиации;
• - воздействии ветра со скоростью до 30 м/с;

  Когерентная твердотельная электронная РЛС S-диапазона, без движущихся механических частей в конструкции. В электронике изделия реализован цифровой алгоритм синтеза зондирующих сигналов и обработки сигналов, отражённых от цели. РЛС предназначается для обнаружения низколетящих объектов, таких как легкомоторные самолёты, планеры, дельтапланы, парапланеристы и парашютисты, БПЛА (дроны).

Для каждой цели, обнаруженной РЛС в рабочем секторе обзора, определяются следующие данные:

• азимут цели;
• дальность до цели;
• вектор скорости (направление движения);
• ЭПР (эффективная площадь рассеяния цели).

Полученные данные позволяют строить траекторию движения цели в реальном масштабе времени и управлять поворотной платформой, на которой установлена телекамера или тепловизор. Траектория движения отображается на мониторе оператора и может быть «наложена» на план местности или спутниковую фотографию местности. Для контроля движения цели по вертикали используется следящая телекамера или тепловизор.

Алгоритмы адаптивной фильтрации, используемые в РЛС, эффективно подавляют помехи, вызванные деревьями, качающимися на нижней границе зоны контроля РЛС.

РЛС информирует оператора об исправности блоков СВЧ передающего и приемного каналов.

Отдельно отображается информация о внешних радиопередатчиках, мешающих нормальной работе РЛС.

РЛС не требует специальных юстировок антенного блока. Достаточно ориентировать антенну в направлении вероятного появления летящей цели, и задать контрольные зоны в рабочем секторе РЛС.

РЛС формирует информацию об исправности СВЧ передающего и приемного каналов, а также о наличии внешних активных помех в рабочей полосе, препятствующих нормальной работе РЛС.

Данные от РЛС передаются на пульт оператора по кабелям типа UTP (или FTP) пятой категории, с помощью интерфейса RS-485 Длина кабелей должна быть не более 1200 м.
