Двухканальная система записи и воспроизведения IQ-сигналов до 255 МГц

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Системы записи/воспроизведения РЧ-сигнала IQC5000B Подробнее

Американская компания Bird® - лидер в области радиочастотных продуктов и услуг. Компания была основана в 1942 году. Дж. Рэймонд Бердом.
Основной принцип, которым руководствуется компания при разработке и изготовлении продукции – возможность непрерывного использования продукции в течение многих лет. Приверженность Bird качественной и надежной продукции демонстрируется значительным количеством моделей радиочастотных ваттметров, которые работают спустя многие годы после их производства.

Компания Bird является ведущим в отрасли поставщиком радиочастотных… подробнее

Скачать каталог продукции

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

Обнаружение. Анализ. Прорыв.

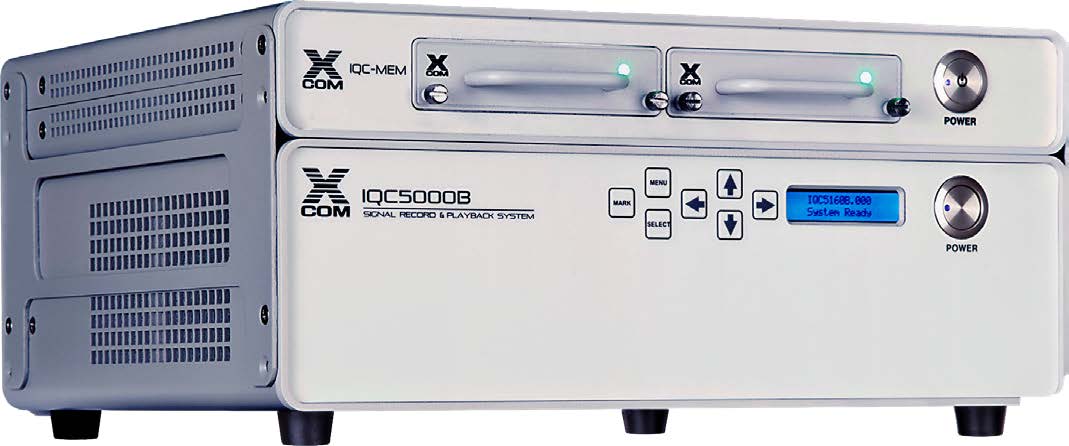

Серия продуктов IQC5000B - это самые компактные в отрасли высокоточные двухканальные системы записи и воспроизведения радиосигналов. Обладая полосой пропускания для записи и воспроизведения до 255 МГц, серия IQC5000B может удовлетворить потребности в длительной записи от высокочастотных до миллиметровых длин волн в критически важных приложениях.

Система IQC5000B поддерживает современные требования к обеспечению секретности операций и имеет 4 ТБ съемной памяти, что может обеспечить впечатляющее время объемом 55 минут одноканальной записи при полной пропускной способности. Дополнительные возможности предоставляют внешние пакеты данных системы с объемом памяти до 24 ТБ, которые обеспечивают более трех часов одноканальной записи при полной пропускной способности.

ОСОБЕННОСТИ ПРОДУКТА

Полоса пропускания потоковой передачи радиочастотных сигналов 255 МГц
Опции в виде недорогих съемных накопителей

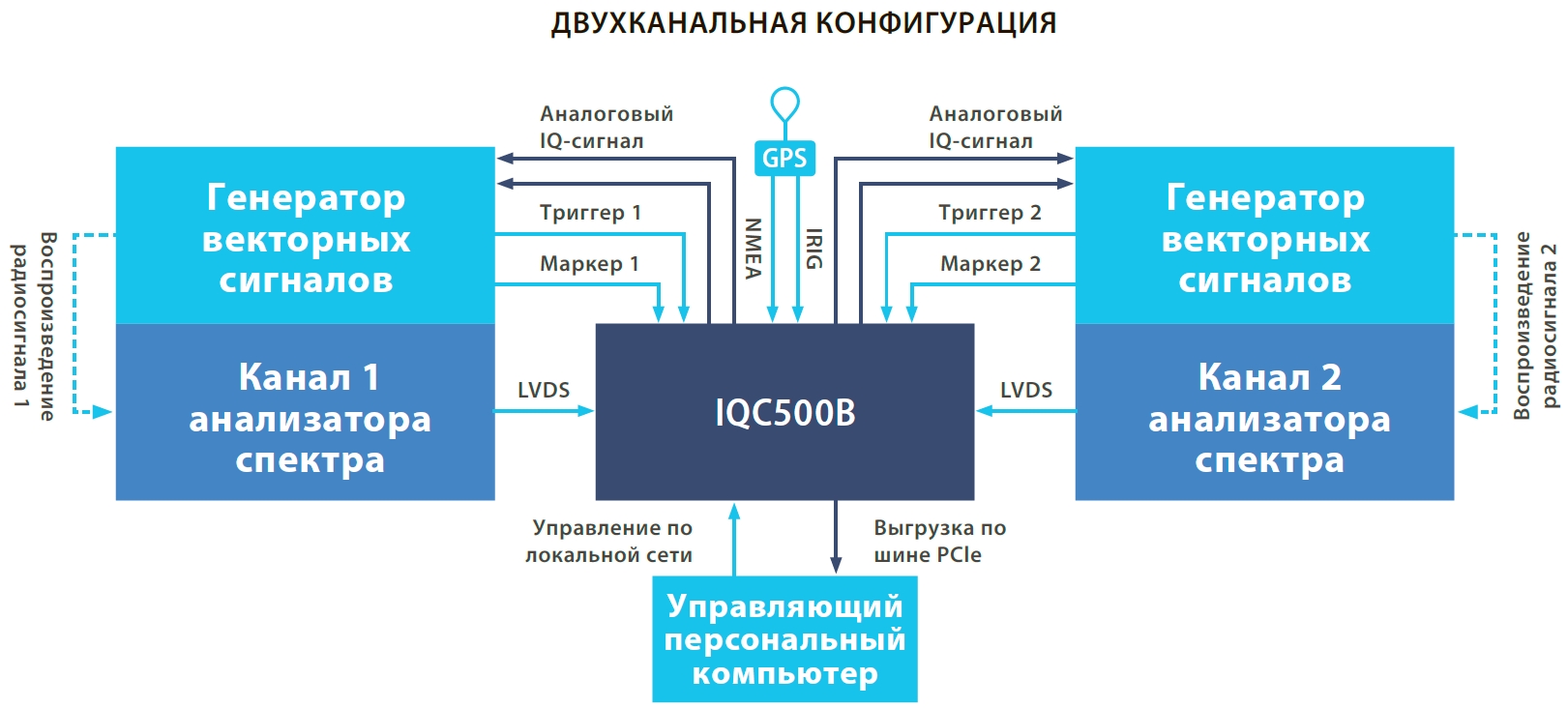

Двухканальная синхронная запись
Высокая скорость выгрузки с использованием кабеля интерфейса PCI Expres
Совместимость с анализаторами сигналов Keysight®, Rhode & Schwarz®, Anritsu®, и Tektronix®

ПРИМЕНЕНИЯ

Анализ помех
Радиоэлектронная борьба
Управление спектром
Обнаружение дронов
Аттестация испытания устройства
Разведка

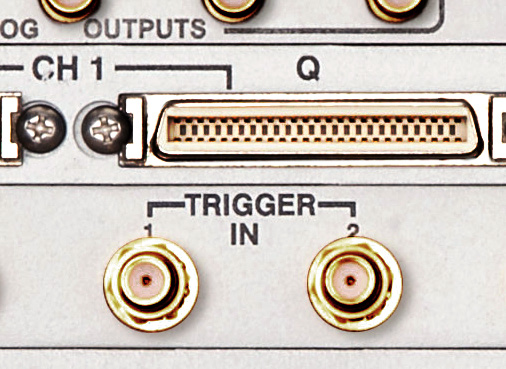

РАЗУМНЫЙ ЗАПУСК СИСТЕМЫ IQC5000B

Использование до двух внешних триггеров для начала записи при возникновении помех.
Эффективное использование встроенной памяти, а также возможность записывать самые слабые сигналы помех.

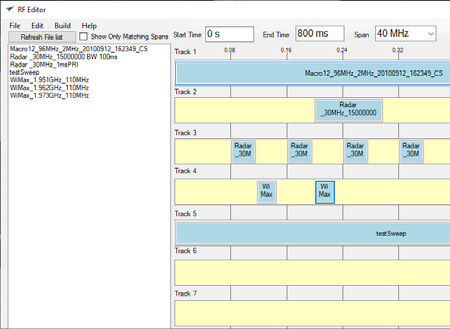

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ РЕДАКТОРА РАДИОЧАСТОТНЫХ СИГНАЛОВ

Инструмент графического редактирования для простого изменения или создания новых сигналов I&Q
Построение или модификация формы сигналов во временной или частотной областях.
Создание пользовательских сигналов воспроизведения с 10 дорожками во временной области
Перетаскивание записанных данных на любую дорожку и с задержкой, фильтром или сдвигом частоты перед воспроизведением.

КОМПЛЕКТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ АНАЛИЗА СИГНАЛОВ SPECTRO-X

Одновременная визуализация до четырех записанных файлов спектра.
Анализ очень больших файлов данных с помощью мощных функций поиска, чтобы быстро найти интересующую область.
Экономия времени и пространства путем экспорта только части файла, требующей более глубокого анализа.

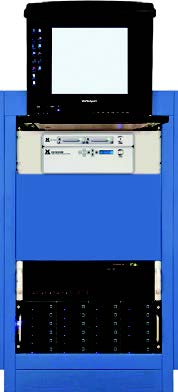

РАБОЧАЯ СТАНЦИЯ АНАЛИЗА СИГНАЛОВ

Предварительно сконфигурированная рабочая станция для хранения, анализа и редактирования сигналов I&Q.
Устанавливается с комплектом программного обеспечения для анализа радиочастотных сигналов Spectro-X и программным обеспечением редактора радиочастотных сигналов.
Рабочая станция с двумя процессорами Xeon с двойным ядром, 96 Гб оперативной памяти, 128 Tб архивного массива RAID (отформатировано 96 Tб)

Свернуть Развернуть

Основные возможности и технические характеристики

Обнаружение. Анализ. Прорыв.

ОСОБЕННОСТИ ПРОДУКТА

Полоса пропускания потоковой передачи радиочастотных сигналов 255 МГц
Опции в виде недорогих съемных накопителей
Двухканальная синхронная запись
Высокая скорость выгрузки с использованием кабеля интерфейса PCI Expres
Совместимость с анализаторами сигналов Keysight®, Rhode & Schwarz®, Anritsu®, и Tektronix®

ПРИМЕНЕНИЯ

Анализ помех
Радиоэлектронная борьба
Управление спектром
Обнаружение дронов
Аттестация испытания устройства
Разведка

РАЗУМНЫЙ ЗАПУСК СИСТЕМЫ IQC5000B

Использование до двух внешних триггеров для начала записи при возникновении помех.
Эффективное использование встроенной памяти, а также возможность записывать самые слабые сигналы помех.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ РЕДАКТОРА РАДИОЧАСТОТНЫХ СИГНАЛОВ

Инструмент графического редактирования для простого изменения или создания новых сигналов I&Q
Построение или модификация формы сигналов во временной или частотной областях.
Создание пользовательских сигналов воспроизведения с 10 дорожками во временной области
Перетаскивание записанных данных на любую дорожку и с задержкой, фильтром или сдвигом частоты перед воспроизведением.

КОМПЛЕКТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ АНАЛИЗА СИГНАЛОВ SPECTRO-X

Одновременная визуализация до четырех записанных файлов спектра.
Анализ очень больших файлов данных с помощью мощных функций поиска, чтобы быстро найти интересующую область.
Экономия времени и пространства путем экспорта только части файла, требующей более глубокого анализа.

РАБОЧАЯ СТАНЦИЯ АНАЛИЗА СИГНАЛОВ

Предварительно сконфигурированная рабочая станция для хранения, анализа и редактирования сигналов I&Q.
Устанавливается с комплектом программного обеспечения для анализа радиочастотных сигналов Spectro-X и программным обеспечением редактора радиочастотных сигналов.
Рабочая станция с двумя процессорами Xeon с двойным ядром, 96 Гб оперативной памяти, 128 Tб архивного массива RAID (отформатировано 96 Tб)

Свернуть Развернуть

Комплектация

Узнайте по тел.: +7 (495) 105 96 88
Напишите нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Номер в госреестре

Не в реестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики

Загрузить технические характеристики

ИНТЕРФЕЙС ЗАПИСИ РАДИОЧАСТОТНЫХ СИГНАЛОВ - ВХОДЫ СИГНАЛОВ I&Q
Логический уровень	LVDS
Глубина выборки	16-битный сигнал I&Q
Количество каналов	2 канала I&Q, работающих одновременно
Соединитель	Четыре 50-контактных разъема 3M MDR
Максимальная скорость передачи данных
Одиночный канал	1200 МБ/с
Двойной канал	1600 МБ/с
Совместимые анализаторы спектра
Anrtitsu	MS2090A
Keysight® X-Series	N9040B, N9030B/A, N9020B/A, N9010B/A
Rhode & Schwarz®	FSV, FSVR, и FSW
Tektronix®	RSA5100/6100
Минимальная ширина полосы записи
(зависит от анализатора	19.531 кГц
спектра)	(24.4140625 к-выборок/с, 16 бит, I&Q)
Максимальная ширина полосы записи
Одиночный канал	255 МГц (300 MSPS)
Двойной канал	160 МГц (200 MSPS)
ИНТЕРФЕЙС ВОСПРОИЗВЕДЕНИЯ - ВЫХОДЫ АНАЛОГОВЫХ СИГНАЛОВ I&Q
Полоса пропускания по	255 МГц с центр. частотой 0 Гц (один. канал)
уровню 1 дБ	160 МГц (двойной канал)
Уровень мощности	0 дБм (фиксированный)
Неравномерность амплитуды в полосе пропускания 255 МГц	±2 дБм
Коэффициент стоячей волны напряжения VSWR	≤1,8r1
Импеданс	50 Ом
Соединитель	Разъем SMA (розетка)
ВЫХОД РАДИОЧАСТОТНОГО СИГНАЛА
Только канал 1	2400
Центральная частота	225 МГц
Уровень мощности	0 дБм (фиксированный)
Коэффициент стоячей волны напряжения VSWR	≤1,8r1
Импеданс	50 Ом
Connector	Разъем SMA (розетка)
ИНТЕРФЕЙС СОХРАНЕНИЯ ФОРМЫ РАДИОСИГНАЛА
Интерфейс записи и воспроизведения цифрового ввода / вывода	Высокоскоростной последовательный канал связи к внешнему модулю IQC5000B-MEM и от него
СИСТЕМА ГЛОБАЛЬНОЙ НАВИГАЦИИ GPS
Протокол	RS-232, ASCII, 8-битные данные, один стартовый и один стоповый бит, без контроля четности
Поддерживаемые скорости	4800, 9600 и 115200 бод
Поддерживаемые сентенции ассоциации NEMA	I GPGGA, GPVTG, GPZDA
Соединитель	9-контактный разъем D (розетка)
ПРОТОКОЛ СИНХРОНИЗАЦИИ IRIG-B
Точность	IRIG-B122
Формат сигнала	Амплитудно-модулированный синусоидальный сигнал
Соединитель	Разъем SMA (розетка)
МАРКЕРЫ - 2 ВХОДА
Уровни напряжения (VDC)	Уровни TTL-логики: от 0 до 3,3, максимальное значение 5
Импеданс	4.7 кОм
Соединитель	Разъем SMA (розетка)
Предельно допустимое	Пред. допустимое значение на одну запись
значение на одну запись	Макс. количество 100000 на запись
Содержание маркера	Дата, время дня, широта, долгота, высота, поступательная скорость, объем выборки (регистрируется ТОЛЬКО при наличии данных GPS NMEA)
Задержка передачи данных	<1 мкс от маркера, актуального на разъеме, до вставки в файл записи
Максимальная скорость записи маркера (в секунду)	1000 на ввод маркера на край маркера
ТРИГГЕР - 2 ВХОДА
Уровни напряжения (VDC)	Уровни TTL-логики: от 0 до 3,3, макс. знач. 5
Импеданс	4.7 кОм
Соединитель	Разъем SMA (розетка)
Задержка передачи данных	<0,4 мкс от действующего триггера, примененного к первой записанной выборке
Время перезарядки	<1 мс
Память предварительной записи	0 мкс
НАЧАЛО / ОСТАНОВКА ЗАПИСИ
Типы записи	Ручная, по продолжительности, по выборкам, по времени дня, по событию
Конфигурации порта триггера	Начало / останов. по триггеру 1 или триггеру 2
Логика определения триггера	По нарастающему или падающему фронту
НАЧАЛО / ОСТАНОВКА ВОСПРОИЗВЕДЕНИЯ
Режимы воспроизведения	Ручное, циклическое воспроизведение между маркерами, или по конкретным сегментам файла, определенным пользователем
ТАКТОВЫЕ СИГНАЛЫ
Внутренняя частота	10 МГц, ±10 • 10-6
Внешняя частота	Подается через внешний входной порт, если он активен, в противном случае используется внутренний тактовый сигнал.
Требуемый уровень	>0 дБ для 50 Ом
Точность частоты	± 1 кГц
Частота	10 МГц, ±10 • 10-6
Соединитель	Разъем SMA (розетка)
ПРИБОРНЫЙ КОНТРОЛЬ
Программное обеспечение контроля качества внутреннего функционирования IQC	Графический интерфейс пользователя, полный контроль над записью, воспроизведением, выгрузкой и загрузкой файла, а также над конфигурацией и управлением системы
Операционная среда	Двухъядерный настольный компьютер или ноутбук, операционная система WindowsTM 10, 64-разрядная, 2 Гб оперативной памяти, 100 Мб свободного пространства на диске, мышь
Прикладной программный интерфейс API	Сервер API контроля IQC
Передняя панель	Отображение приборных параметров и ручного проставления маркера с помощью мембранных переключателей и 2-строчного ЖК-дисплея
ЭЛЕКТРОПИТАНИЕ
Переменное напряжение	Внешнее переменное / постоянное напряжение, от 100 до 240 В ± 10%, от 50 до 60 Гц ± 5%, при токе от 1,1 to 2,5 A (72 Вт)
Постоянное напряжение	12 В постоянного тока, максимум 6 A (72 Вт)
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура	от 0 °C до 50 °C (от 32 °F до 122 °F)
Температура хранения	от -20 °C до 71 °C (от -4 °F до 159 °F)
Вибрация	Синусоидальная: от 5 до 55 Гц, амплитуда 0,33 мм. Произвольная с установленными твердотельными накопителями: в соответствии с классом военной спецификации MIL-PRF-28800F.
Соответствие стандартам	Разработано в соответствии с военной спецификацией MIL-PRF-28800F Класс 3 за исключением случаев, отмеченных *.
Ударная нагрузка	30 г
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Размер	12 дюймов x 3,5 дюймов x 10,5 дюймов (305 мм x 89 мм x 266 мм)
Вес	8,5 фунтов (3,85 кг)
СООТВЕТСТВИЕ ПРОДУКТА
Электромагнитная совместимость	Директива по электромагнитной совместимости 2014/30/EU EN 61326-1 и стандарт электрического оборудования, вызывающего помехи, для измерения, контроля и лабораторного использования ICES-003 Выпуск 5, август 2012 года для устройств Класса A, Раздел 47 Федеральной комиссии связи FCC Свода федеральных правил (CFR), Часть 15, Подчасть B для цифровых устройств Класса A.
Соответствие требованиям электробезопасности	Соответствует стандарту ЕС EN 61010-1:2010.
МОДУЛЬ ХРАНЕНИЯ СИГНАЛОВ IQC5000B-MEM
Цифровой интерфейс ввода / вывода для записи и воспроизведения	Связь по протоколу Aurora от внешнего модуля IQC5000B-MEM или к нему же
Соединитель	Кабель Mini SAS SFF-8644
ИНТЕРФЕЙС ВНЕШНЕГО НАКОПИТЕЛЯ
Последовательно подключенный накопитель SCSI (SAS)	2 соединения по 4 полосы каждое
Соединитель	Кабель Mini-SAS SFF-8088
ВНУТРЕННИЙ НАКОПИТЕЛЬ
Съемные твердотельные медиа-модули	Два модуля, RAID 0
Емкость	2 Тб, 4 Тб
ВНЕШНИЙ НАКОПИТЕЛЬ
Твердотельный носитель	RAID 0
Емкость	12 Тб, 24 Тб
ИНТЕРФЕЙС ВЫГРУЗКИ ДАННЫХ
Спецификация	CIe Gen2
Линии	8
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура	от 0 °C до 50 °C (от 32 °F до 122 °F)
Температура хранения	от -20 °C до 71 °C (от -4 °F до 159 °F)
Вибрация	Синусоидальная: от 5 до 55 Гц,
	амплитуда 0,33 мм. Произвольная с установленными твердотельными
	накопителями: в соответствии с классом
	военной спецификации MIL-PRF-28800F.
Соответствие стандартам	Разработано в соответствии с военной спецификацией MIL-PRF-28800F Класс 3 за исключением случаев, отмеченных *.
Ударная нагрузка	30 г
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Размер	12 дюймов x 1,75 дюймов x 10,5 дюймов (305 мм x 45 мм x 266 мм)
Вес	5 фунтов (2,68 кг)
СООТВЕТСТВИЕ ПРОДУКТА
Электромагнитная совместимость	Директива по электромагнитной совместимости 2014/30/EU EN 61326-1 и
Электромагнитная совместимость	стандарт электрического оборудования, вызывающего помехи, для измерения, контроля и лабораторного использования ICES-003 Выпуск 5, август 2012 года для устройств Класса A, Раздел 47 Федеральной комиссии связи FCC Свода федеральных правил (CFR), Часть 15, Подчасть B для цифровых устройств Класса A.
Соответствие требованиям электробезопасности	Соответствует стандарту ЕС EN 61010-1:2010.

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

IQC5040B	Регистратор сигналов с полосой пропускания записи до 40 МГц, 2 входных канала LVDS с макс. скоростью на канал до 100 МБ/сек	По запросу	- шт +
IQC5160B	Регистратор сигналов с полосой пропускания записи до 160 МГц, 2 входных канала LVDS с макс скоростью на канал до 400 МБ/сек	По запросу	- шт +
IQC5255B	Регистратор сигналов с полосой пропускания записи до 255 МГц, 2 входных канала LVDS с макс скоростью на канал до 600 МБ/сек	По запросу	- шт +

Модуль интерфейса памяти

IQC5000B-MEM

Модуль интерфейса памяти для устройств хранения RAID0

По запросу

- шт +

Опции памяти/хранения

IQC5000B-ME2	Внутренний накопитель RAID0 на твердотельном SSD-диске: 2 Tб. Поддерживает одноканальную работу с полосой пропускания до 160 МГц. Для двухканальной работы при полосе пропускания 160 МГц или для одноканальной работы при полосе пропускания 255 МГц необходимо приобрести два блока опции МЕ2.	По запросу	- шт +
IQC5000B-ME0	Заглушка модуля памяти для интерфейсного модуля IQC5000B-MEM	По запросу	- шт +
IQC5000B-S08	Внешний накопитель RAID0 на твердотельном SSD-диске: 12 Tб. Поддерживает как одноканальную работу с полосой пропускания до 255 МГц, так и двухканальную работу с полосой пропускания до 160 МГц.	По запросу	- шт +
IQC5000B-S15	Внешний накопитель RAID0 на твердотельном SSD-диске: 24 Tб. Поддерживает как одноканальную работу с полосой пропускания до 255 МГц, так и двухканальную работу с полосой пропускания до 160 МГц.	По запросу	- шт +

Опции канала записи

IQC5000B-162	Добавляет второй канал записи для поддержки полосы захвата до 160 МГц	По запросу	- шт +
IQC5000B-3UP	Увеличивает полосу захвата со 160 МГц до 255 МГц. Требуется опция -162 или опция -5UP	По запросу	- шт +
IQC5000B-4UP	Расширяет одноканальный режим работы с полосой 40 МГц до двухканального режима работы с полосой 40 МГц	По запросу	- шт +
IQC5000B-5UP	Расширяет одноканальный режим работы с полосой 160 МГц до двухканального режима работы с полосой 160 МГц	По запросу	- шт +
IQC5000B-6UP	Расширяет одноканальный режим работы с полосой 40 МГц до одноканального режима работы с полосой 160 МГц	По запросу	- шт +
IQC5000B-042	Добавляет второй канал записи для поддержки полосы захвата до 40 МГц	По запросу	- шт +

Опции канала воспроизведения

IQC5000B-101	Добавляет одиночный канал воспроизведения для поддержки полосы до 160 МГц; Базовая полоса частот сигнала I&Q (разъем SMA (розетка), 2 шт.) и выходной радиочастотный сигнал на частоте 2,4 ГГц, 0 дБм (разъем SMA (розетка), 1 шт.). Не совместим с опциями 042 или 162	По запросу	- шт +
IQC5000B-102	Добавляет второй канал воспроизведения для поддержки полосы до 160 МГц; Базовая полоса частот сигнала I&Q (разъем SMA (розетка), 4 шт.) и один выходной радиочастотный сигнал на частоте 2,4 ГГц, 0 дБм (разъем SMA (розетка), 1 шт.). Требуется опция 042 или 162	По запросу	- шт +
IQC5000B-DP1	Добавляет одноканальное цифровое воспроизведение при использовании векторных генераторов сигналов Keysight N5172B (опции 653 и 655) или N5182B (опции 656 и 657) для скорости воспроизведения до 200 MС/с (миллион выборок в секунду)	По запросу	- шт +
IQC5000B-DP2	Добавляет двухканальное цифровое воспроизведение при использовании векторных генераторов сигналов Keysight N5172B (опции 653 и 655) или N5182B (опции 656 и 657) v для скорости воспроизведения до 200 MС/с (миллион выборок в секунду)	По запросу	- шт +

Опции кабелей

IQC5000B-XCB	Пара кабелей LVDS низковольтной дифференциальной передачи сигналов (2 шт.) для анализаторов сигнала, поддерживающих полосу до 255 МГц	По запросу	- шт +
IQC5000B-ACB	Кабель LVDS (1 шт.) для анализаторов сигнала Keysight серии X, поддерживающих полосу 40 МГц	По запросу	- шт +
IQC5000B-PC4	Адаптер кабеля хоста PCIe x8 для использования в настольных компьютерах и системах, в которых присутствует опция MEM; кронштейн полной высоты. В комплекте 2-метровый кабель	По запросу	- шт +
IQC5000B-PC7	Кабель PCIe x8 - x4 длиной 2 метра	По запросу	- шт +
IQC5000B-CBL	Добавляет одну пару (2 шт.) кабелей со штекерами разъема SMA и разъема BNC для аналогового воспроизведения IQ-сигналов (каждый кабель 5 футов в длину)	По запросу	- шт +

Опция GPS/IRIG-B

IQC5000B-GPS

Стандарт синхронизации GPS/IRIG-B. В комплекте антенна GPS и интерфейсный кабель

По запросу

- шт +

Опции монтажа

IQC5000B-BKT	Кронштейн для монтажа вне стойки для закрепления системы IQC5000B к интерфейсному модулю IQC5000B-MEM	По запросу	- шт +
IQC5000B-RM1	Комплект для монтажа в19 дюймовую стойку только для системы IQC5000B (объем 2U)	По запросу	- шт +
IQC5000B-RM2	Комплект для монтажа в19 дюймовую стойку для системы IQC5000B и опции – комбинированного адаптера MEM (объем 3U)	По запросу	- шт +
IQC5000B-RM3	Комплект для монтажа в19 дюймовую стойку для опции МЕМ системы IQC5000B (объем 1U)	По запросу	- шт +

Опции гарантий

IQC5000B-EX1	Продлевает заводскую гарантию для системы IQC5000B еще на один дополнительный год	По запросу	- шт +
IQC5000B-EX2	Продлевает заводскую гарантию для системы IQC5000B еще на два дополнительных года	По запросу	- шт +
IQC5000B-EX3	Продлевает заводскую гарантию для системы IQC5000B еще на три дополнительных года	По запросу	- шт +
IQC5000B-EX4	Продлевает заводскую гарантию для системы IQC5000B еще на четыре дополнительных года	По запросу	- шт +

Опции рабочих станций

IQC5000B-WS1	Монтируемая в стойку рабочая станция SigAnalyst – Четырехъядерная рабочая станция с двумя процессорами Xeon, 96 Гб оперативной памяти с архивным накопителем RAID объемом 128 Tб (отформатировано 96 Tб).	По запросу	- шт +
IQC5000B-WS2	Монтируемая в стойку рабочая станция SigAnalyst – Четырехъядерная рабочая станция с двумя процессорами Xeon, 96 Гб оперативной памяти с архивным накопителем RAID объемом 128 Tб (отформатировано 96 Tб), программный пакет Spectro-X и программное обеспечение для редактора радиочастотных сигналов	По запросу	- шт +
IQC5000B-ENL	Корпус стойки для размещения системы IQC5000B, анализатора спектра, внешних накопителей (дополнительно), векторного генератора сигналов, рабочей станции SigAnalyst, сетевого переключателя и схемы распределения электропитания	По запросу	- шт +

Опции программных обеспечений

	WC-RF-EDITOR	Программное обеспечение для редактора радиочастотных сигналов	По запросу	- шт +
	Spectro-X	Программное обеспечение Spectro-X для проведения продвинутого анализа сигналов	По запросу	- шт +
