Системы записи/воспроизведения РЧ-сигнала RF Editor Подробнее




Американская компания Bird® - лидер в области радиочастотных продуктов и услуг. Компания была основана в 1942 году. Дж. Рэймонд Бердом.
Основной принцип, которым руководствуется компания при разработке и изготовлении продукции – возможность непрерывного использования продукции в течение многих лет. Приверженность Bird качественной и надежной продукции демонстрируется значительным количеством моделей радиочастотных ваттметров, которые работают спустя многие годы после их производства.

Компания Bird является ведущим в отрасли поставщиком радиочастотных… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Редактор радиочастотных сигналов является инструментом графического редактирования с поддержкой перетаскивания объектов мышью, который позволяет легко изменять сигналы I&Q (находящиеся в квадратуре или имеющие фазовый сдвиг 90 градусов по отношению друг к другу) любой длины или создавать совершенно новые сигналы. Это неоценимый инструмент для модификации и построения формы сигналов во временной и частотной областях, интегрированный с программным обеспечением для анализа сигналов Spectro-X.

Полезная функциональность редактора радиосигналов простирается от оборонных приложений, таких как создание смоделированных сценариев угрожающих радиосигналов, до лабораторных, производственных и полевых испытаний средств связи, средств радиоэлектронной борьбы (EW), радиолокационных систем и новых технологий, таких как 5G, с использованием настраиваемых пользователем стимулирующих сигналов.

Гибкое, универсальное редактирование

Редактор радиосигналов позволяет выполнять широкий диапазон модификаций сигнала в частотной области и   перемещать любой сигнал или фрагмент спектра в любое место среди 10 дорожек временной области в записи, создавая новую запись, предназначенную для достижений конкретных целей. Фрагменты записанных данных можно перетаскивать на любую из дорожек, их можно повторять, удлинять или задерживать, фильтровать и сдвигать по частоте перед их воспроизведением.

После того, как все сегменты сигнала будут размещены на своих местах, одним щелчком мыши можно создать файл нового составного сигнала. Использовать файлы в программе Spectro-X очень просто, достаточно выбрать форму сигнала в списке файлов редактора радиосигналов и одним щелчком мыши перенести весь файл или его часть в программу Spectro-X для просмотра и анализа.

Разработан для эффективного и универсального использования

Окно Advanced Modify (Продвинутая модификация) программного обеспечения позволяет выполнять операции последовательно и автоматически. В этом окне вы можете сдвинуть частоту, выполнить прореживание файла на любое целочисленное значение, применить фильтр с полосой пропускания до 10% от прореженного диапазона сигнала, а также интерполировать новый диапазон для настройки занимаемой полосы пропускания. Наряду с гибкостью для выравнивания измененных файлов частотной области на 10 различных временных дорожках, редактор радиосигналов является непревзойденным по эффективности при создании пользовательских форм сигналов для конкретных приложений и потребностей.

Редактор радиосигналов может работать с файлами из систем захвата и воспроизведения спектра IQC5000B или IQC91000A, а также полученными от оборудования других производителей, или с файлами сегментов сигналов, созданных в программе MATLAB. После модификации в редакторе радиосигналов и анализа в программе Spectro-X они доступны для передачи в системы захвата и воспроизведения спектра IQC5000B или IQC91000A для непосредственного воспроизведения или вывода на любой векторный генератор сигналов.

ПРИМЕНЕНИЯ

  • Радиоэлектронная борьба: Модификация захваченных радиолокационных сигналов, создание помех и коммуникационных сигналов для принятия контрмер.
  • Испытание беспроводной связи: Оценка оборудования и сетей спутниковой и наземной передачи голоса и данных.
  • Испытание радиолокационной станции: Создание сигналов для анализа эффективности системы.
  • Мониторинг спектра: Проведение во взаимодействии с программой Spectro-X анализа и модификации интересующих сигналов, таких как источники помех в спектре несанкционированного сигнала.

ОБЗОР ВОЗМОЖНОСТЕЙ РЕДАКТОРА РАДИОСИГНАЛОВ

Легкость перетаскивания мышкой объектов в редакторе радиочастотных сигналов упрощает сложные задачи

Полная интеграция с программным обеспечением Spectro-X позволяет сочетать анализ и изменение файла радиосигнала
  • Быстрое создание библиотек сигналов с помощью фильтров, управляемых посредством меню, прореживания и интерполяции, а также функций сдвига частоты.
  • Создание пользователем сигналов собственной формы, используя результаты поиска в программе Spectro-X. Возможность выбора несмежных сегментов сигнала из результата поиска и объединения их в пользовательский сигнал.
  • Изменение продолжительности и положения сегментов сигнала во времени с помощью перетаскивания мышью и простого ввода через меню.
  • Создание широкого диапазона модификаций сигнала в частотной области или перемещение любого сигнала или части спектра в любое место 10 дорожек временной области, чтобы создать новый файл, предназначенный для достижения определенных целей.
  • Использование спектра, сохраненного в системах захвата и воспроизведения спектра IQC5000B или IQC91000A, в оборудовании других компаний, или использование созданных пользователем сегментов сигналов в программе MATLAB.
  • Отправка цифровых файлов сигналов в системы захвата и воспроизведения спектра IQC5000B или IQC91000A для преобразования в аналоговую форму и последующей передачи в векторный генератор сигналов для вывода на любой частоте.
  • Предварительные настройки позволяют быстро переключать частоту и регулировать диапазон.
  • Регулировка уровня мощности каждого сигнала с разрешением, лучшим чем 0,1 дБ.
  • Уменьшение диапазона сигнала с помощью простой операции прореживания.
  • Повторное воссоздание и смещение спектра от его оригинального образа на величину сдвига частоты по вашему выбору.
  • Расширение продолжительности сегмента сигнала путем нажатия правой кнопки мышки на отображении его формы на дорожке и изменения времени его завершения.Быстрое размещение и выравнивание сигналов перетаскиванием во временной области.
  • Применение полосовых фильтров к сегментам сигналов с полосой пропускания 3 дБ в процентах от ширины полосы захвата сигнала.
  • Окно Advanced Modify (Продвинутая модификация) позволяет выполнять несколько одновременных операций, таких как сдвиг частоты, выполнение прореживания файла на любое целочисленное значение, применение фильтра с полосой пропускания до 10% от прореженного диапазона сигнала, а также интерполировать новый диапазон для регулировки занимаемой полосы пропускания.
  • Применение линейных или управляемых файлами профилей амплитуды во временной области к началу и концу сегментов сигналов или между последовательными сигналами, чтобы избежать расширения частотной области.

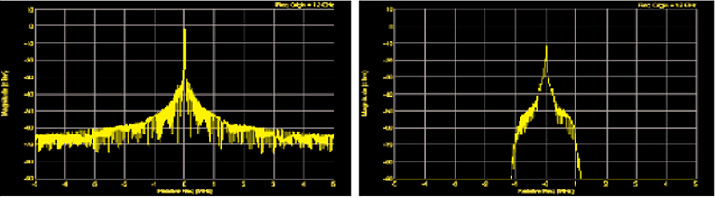

    Оригинал С применением фильтра
   Применение к сегментам сигнала полосовых фильтров с полосой пропускания 3 дБ, что представляет собой выбранный процент от ширины полосы захвата файла

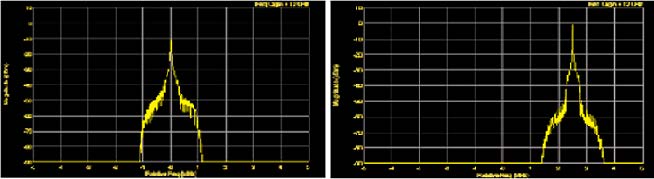

     Оригинал      Со смещением
   Спектр может быть воспроизведен и смещен от оригинального образа на указанную вами величину

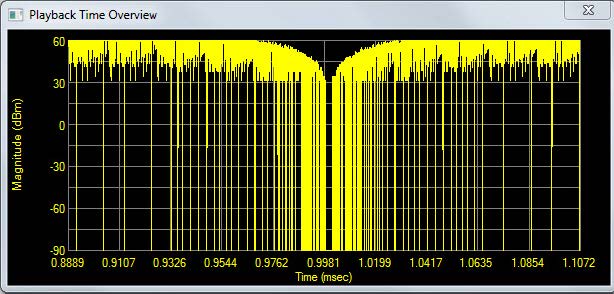

     Оригинал

       Ослабленный сигнал
   Уровни мощности каждого сигнала можно регулировать с разрешением менее 0,1 дБ

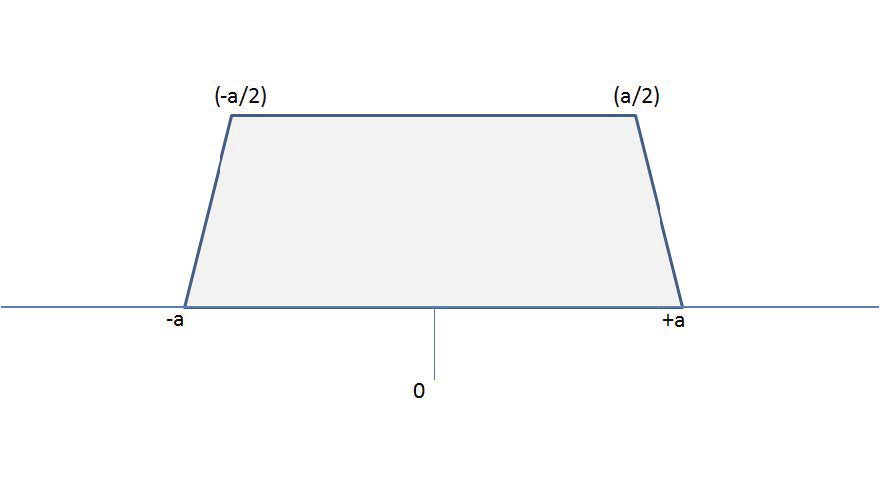

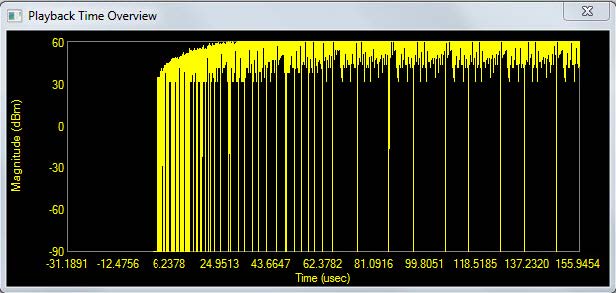

     Начальный линейный наклон      Повторяющийся линейный наклон
   Применение функции линейного изменения к началу и концу сегментов сигнала, чтобы минимизировать разброс частоты.


Свернуть Развернуть
Основные возможности и технические характеристики

Редактор радиочастотных сигналов является инструментом графического редактирования с поддержкой перетаскивания объектов мышью, который позволяет легко изменять сигналы I&Q (находящиеся в квадратуре или имеющие фазовый сдвиг 90 градусов по отношению друг к другу) любой длины или создавать совершенно новые сигналы. Это неоценимый инструмент для модификации и построения формы сигналов во временной и частотной областях, интегрированный с программным обеспечением для анализа сигналов Spectro-X.

Полезная функциональность редактора радиосигналов простирается от оборонных приложений, таких как создание смоделированных сценариев угрожающих радиосигналов, до лабораторных, производственных и полевых испытаний средств связи, средств радиоэлектронной борьбы (EW), радиолокационных систем и новых технологий, таких как 5G, с использованием настраиваемых пользователем стимулирующих сигналов.

Гибкое, универсальное редактирование

Редактор радиосигналов позволяет выполнять широкий диапазон модификаций сигнала в частотной области и   перемещать любой сигнал или фрагмент спектра в любое место среди 10 дорожек временной области в записи, создавая новую запись, предназначенную для достижений конкретных целей. Фрагменты записанных данных можно перетаскивать на любую из дорожек, их можно повторять, удлинять или задерживать, фильтровать и сдвигать по частоте перед их воспроизведением.

После того, как все сегменты сигнала будут размещены на своих местах, одним щелчком мыши можно создать файл нового составного сигнала. Использовать файлы в программе Spectro-X очень просто, достаточно выбрать форму сигнала в списке файлов редактора радиосигналов и одним щелчком мыши перенести весь файл или его часть в программу Spectro-X для просмотра и анализа.

Разработан для эффективного и универсального использования

Окно Advanced Modify (Продвинутая модификация) программного обеспечения позволяет выполнять операции последовательно и автоматически. В этом окне вы можете сдвинуть частоту, выполнить прореживание файла на любое целочисленное значение, применить фильтр с полосой пропускания до 10% от прореженного диапазона сигнала, а также интерполировать новый диапазон для настройки занимаемой полосы пропускания. Наряду с гибкостью для выравнивания измененных файлов частотной области на 10 различных временных дорожках, редактор радиосигналов является непревзойденным по эффективности при создании пользовательских форм сигналов для конкретных приложений и потребностей.

Редактор радиосигналов может работать с файлами из систем захвата и воспроизведения спектра IQC5000B или IQC91000A, а также полученными от оборудования других производителей, или с файлами сегментов сигналов, созданных в программе MATLAB. После модификации в редакторе радиосигналов и анализа в программе Spectro-X они доступны для передачи в системы захвата и воспроизведения спектра IQC5000B или IQC91000A для непосредственного воспроизведения или вывода на любой векторный генератор сигналов.

ПРИМЕНЕНИЯ

  • Радиоэлектронная борьба: Модификация захваченных радиолокационных сигналов, создание помех и коммуникационных сигналов для принятия контрмер.
  • Испытание беспроводной связи: Оценка оборудования и сетей спутниковой и наземной передачи голоса и данных.
  • Испытание радиолокационной станции: Создание сигналов для анализа эффективности системы.
  • Мониторинг спектра: Проведение во взаимодействии с программой Spectro-X анализа и модификации интересующих сигналов, таких как источники помех в спектре несанкционированного сигнала.

ОБЗОР ВОЗМОЖНОСТЕЙ РЕДАКТОРА РАДИОСИГНАЛОВ

Легкость перетаскивания мышкой объектов в редакторе радиочастотных сигналов упрощает сложные задачи

Полная интеграция с программным обеспечением Spectro-X позволяет сочетать анализ и изменение файла радиосигнала
  • Быстрое создание библиотек сигналов с помощью фильтров, управляемых посредством меню, прореживания и интерполяции, а также функций сдвига частоты.
  • Создание пользователем сигналов собственной формы, используя результаты поиска в программе Spectro-X. Возможность выбора несмежных сегментов сигнала из результата поиска и объединения их в пользовательский сигнал.
  • Изменение продолжительности и положения сегментов сигнала во времени с помощью перетаскивания мышью и простого ввода через меню.
  • Создание широкого диапазона модификаций сигнала в частотной области или перемещение любого сигнала или части спектра в любое место 10 дорожек временной области, чтобы создать новый файл, предназначенный для достижения определенных целей.
  • Использование спектра, сохраненного в системах захвата и воспроизведения спектра IQC5000B или IQC91000A, в оборудовании других компаний, или использование созданных пользователем сегментов сигналов в программе MATLAB.
  • Отправка цифровых файлов сигналов в системы захвата и воспроизведения спектра IQC5000B или IQC91000A для преобразования в аналоговую форму и последующей передачи в векторный генератор сигналов для вывода на любой частоте.
  • Предварительные настройки позволяют быстро переключать частоту и регулировать диапазон.
  • Регулировка уровня мощности каждого сигнала с разрешением, лучшим чем 0,1 дБ.
  • Уменьшение диапазона сигнала с помощью простой операции прореживания.
  • Повторное воссоздание и смещение спектра от его оригинального образа на величину сдвига частоты по вашему выбору.
  • Расширение продолжительности сегмента сигнала путем нажатия правой кнопки мышки на отображении его формы на дорожке и изменения времени его завершения.Быстрое размещение и выравнивание сигналов перетаскиванием во временной области.
  • Применение полосовых фильтров к сегментам сигналов с полосой пропускания 3 дБ в процентах от ширины полосы захвата сигнала.
  • Окно Advanced Modify (Продвинутая модификация) позволяет выполнять несколько одновременных операций, таких как сдвиг частоты, выполнение прореживания файла на любое целочисленное значение, применение фильтра с полосой пропускания до 10% от прореженного диапазона сигнала, а также интерполировать новый диапазон для регулировки занимаемой полосы пропускания.
  • Применение линейных или управляемых файлами профилей амплитуды во временной области к началу и концу сегментов сигналов или между последовательными сигналами, чтобы избежать расширения частотной области.

    Оригинал С применением фильтра
   Применение к сегментам сигнала полосовых фильтров с полосой пропускания 3 дБ, что представляет собой выбранный процент от ширины полосы захвата файла

     Оригинал      Со смещением
   Спектр может быть воспроизведен и смещен от оригинального образа на указанную вами величину

     Оригинал

       Ослабленный сигнал
   Уровни мощности каждого сигнала можно регулировать с разрешением менее 0,1 дБ

     Начальный линейный наклон      Повторяющийся линейный наклон
   Применение функции линейного изменения к началу и концу сегментов сигнала, чтобы минимизировать разброс частоты.


Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

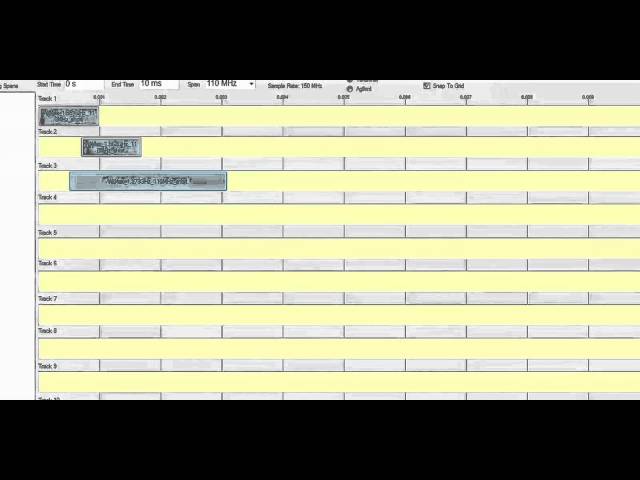

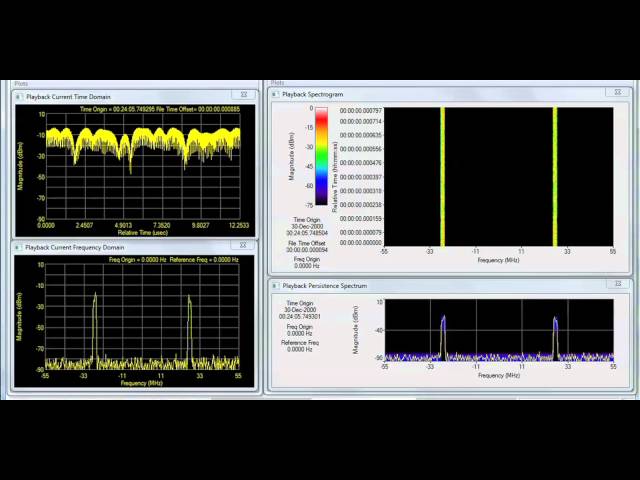

  • RF Editor|Обзор
  • RF Editor|Редактирование частотной области, фильтрация спектра сигнала
  • RF Editor|Расширенный функционал редактирования файла спектра сигнала
Характеристики
Загрузить технические характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ РЕДАКТОРА РАДИОСИГНАЛОВ
Форматы входных и выходных файлов XDAT, XIQ, TIQ, MATLAB
Фильтрация Полоса пропускания: Пульсации менее 0,001 дБ Ограничение полосы пропускания: режекция более 80 дБ
Параметры и характеристики фильтра Тип фильтра, начальная частота (Гц), конечная частота (Гц)  Характеристики полосового фильтра редактора радиосигналов (Обратные значения для режекции)  (-3/2) Гц {з/2)Гц  О Гц  а = Процентное отношение фильтра * Частота дискретизации файла (Гц)
Редактирование формы сигнала Интерполяция / прореживание: Определяемое пользователем изменение диапазона; между начальным и конечным диапазонами необходимо, чтобы присутствовало целочисленное соотношение. Сдвиг частоты: Репликация и смещение от исходной частоты на заданную пользователем величину (разрешение 1 Гц).  Длительность сигнала: Длина и продолжительность файла выборки; разрешение по времени одиночной выборки.  Регулировка уровня сигнала: Скалярный множитель для величин сигнала I&Q. Если результирующая величина больше > 32767, все файлы выборки масштабируются на фиксированную величину для поддержания относительных уровней.  Затем к выбранному файлу применяется множитель.  Временные дорожки: до 10
Линейное изменение величины Наклон прямой линии на заданном пользователем количестве выборок или по созданным пользователем функциям, сохраненным в файле (одинарная точность с плавающей запятой). Применяется к началу и концу сегмента спектра или между повторяющимися сегментами.
Требования к компьютеру Windows 7 (минимум 32-битная система, рекомендуется 64-битная), 10 Мб свободного места на диске с операционной системой, интерфейс USB 3.0 или eSATA, мышь или трекбол, 1 Гб оперативной памяти RAM (этот объем требуется, но рекомендуется 2 Гб или более).
